Balustrada podjazdu dla niepełnosprawnych przepisy

Balustrada przy podjeździe dla osób z niepełnosprawnością ruchową to element, którego poprawne zaprojektowanie decyduje o tym, czy cały obiekt przejdzie odbiór komisji, oraz o tym, czy osoba na wózku albo z ograniczoną sprawnością kończyn faktycznie bezpiecznie z niego skorzysta. W polskim prawie budowlanym przepisy dotyczące balustrady podjazdu dla niepełnosprawnych wynikają z kilku aktów naraz, a każdy z nich reguluje inny wycinek tego samego zagadnienia i właśnie dlatego większość błędów bierze się z czytania ich w oderwaniu od siebie.

• Wymiary i wysokość balustrady zgodne z normami
• Poręcze przy podjeździe dla niepełnosprawnych wymagania techniczne
• Najczęstsze błędy przy projektowaniu balustrady podjazdu
• Dobór materiałów w kontekście eksploatacji
• Dokumentacja i odbiory

Wymiary i wysokość balustrady zgodne z normami

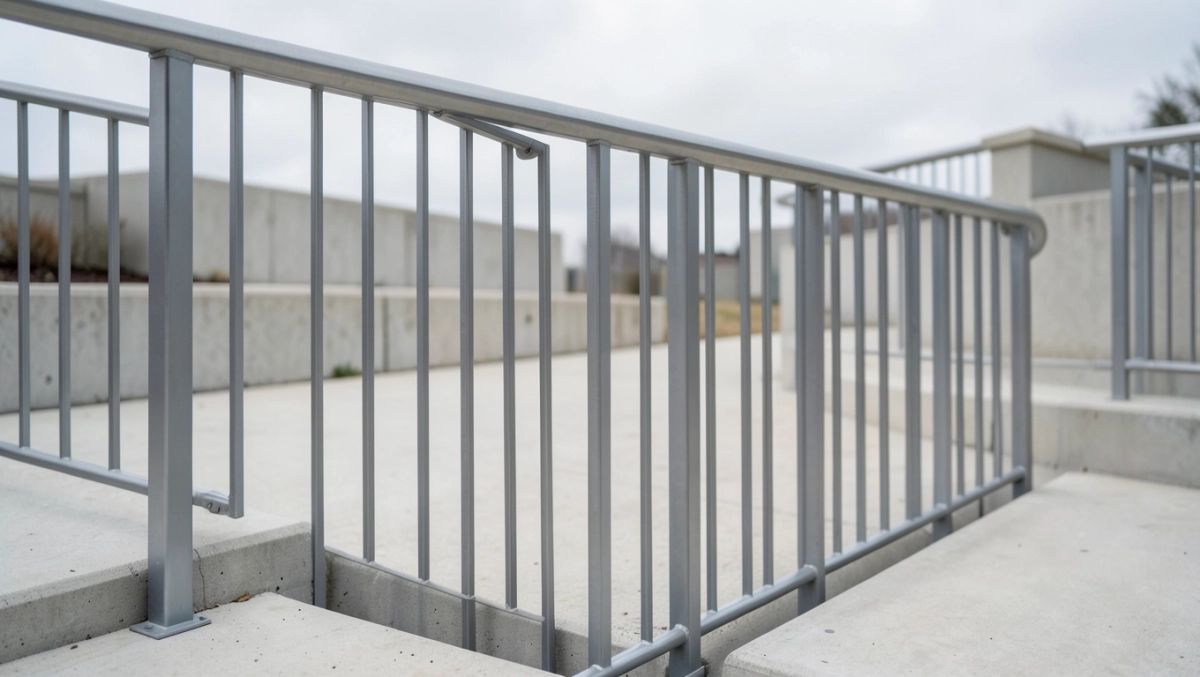

Minimalna wysokość balustrady przy podjeździe dla niepełnosprawnych wynosi 1100 mm, mierzona od powierzchni użytkowej podjazdu do górnej krawędzi pochwytu. Ten wymiar nie jest przypadkowy odpowiada środkowi ciężkości osoby dorosłej opierającej się o poręcz i gwarantuje, że dłoń chwyta ją stabilnie, bez konieczności odchylania tułowia.

Wymóg 1100 mm zapisano w §298 pkt 1 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dla podjazdów wewnętrznych dopuszcza się obniżenie do 900 mm, lecz wyłącznie wtedy, gdy różnica poziomów podjazdu nie przekracza 0,5 m.

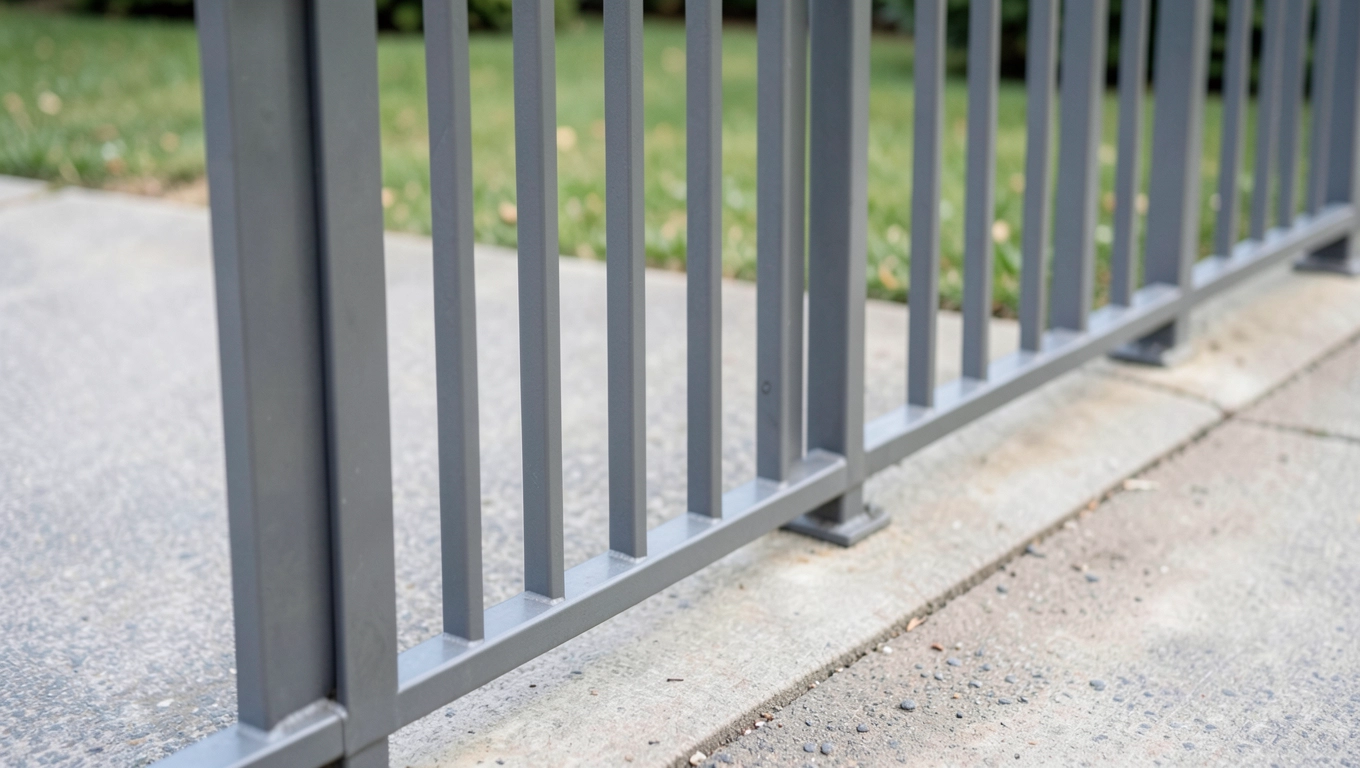

Przęsła nie mogą mieć otworów większych niż 120 mm. To ograniczenie wynika z zagrożenia zakleszczenia głowy dziecka w balustradzie, lecz w kontekście osób z niepełnosprawnością chroni także przed utknięciem kończyny. Norma PN-EN 1991-1-1 definiuje siły poziome działające na barierę 0,74 kN/m w strefach publicznych, czyli około 75 kg na metr bieżący.

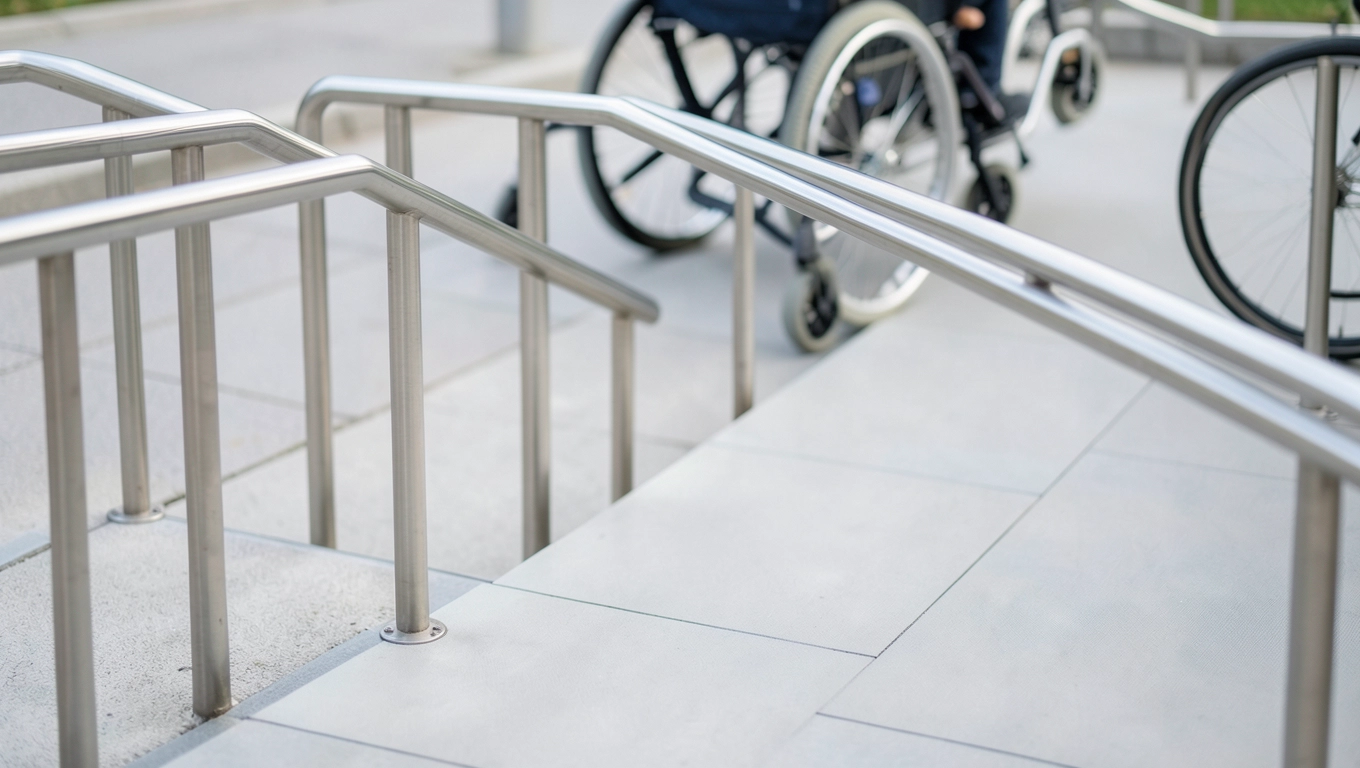

Szerokość podjazdu w świetle barier to minimum 1500 mm, z zaleceniem 1800 mm dla podjazdów obsługujących ruch dwukierunkowy. Wartość 1500 mm pozwala na swobodny przejazd standardowego wózka inwalidzkiego o szerokości 700-800 mm, z zachowaniem obustronnych odbojów i poręczy.

Krawężniki i krawędzie boczne

Krawężnik przy podjeździe pełni rolę prowadnicy dla koła wózka, dlatego jego wysokość musi wynosić co najmniej 75 mm. Bryła koła o średnicy 600 mm przy kontakcie z krawężnikiem 75 mm generuje moment oporu wystarczający, by zapobiec zsuwaniu się wózka.

Rozstaw słupków balustrady ustala się na 100-120 mm od krawędzi szczeliny świetlnej do wewnętrznej strony krawężnika. Słupki stalowe o przekroju minimum 40x40 mm zgodnie z PN-EN 12811-1 przenoszą obciążenie 1,5 kN skupione w środku przęsła.

Odstępstwo od przepisów i procedura

Odstępstwo od warunków technicznych dopuszcza art. 9 Prawa budowlanego, w trybie indywidualnej decyzji ministra właściwego do spraw budownictwa. W praktyce dotyczy to głównie obiektów zabytkowych, gdzie historyczna tkanka budynku uniemożliwia zachowanie szerokości 1800 mm. Procedura trwa około 30 dni i wymaga uzasadnienia projektowego.

Poręcze przy podjeździe dla niepełnosprawnych wymagania techniczne

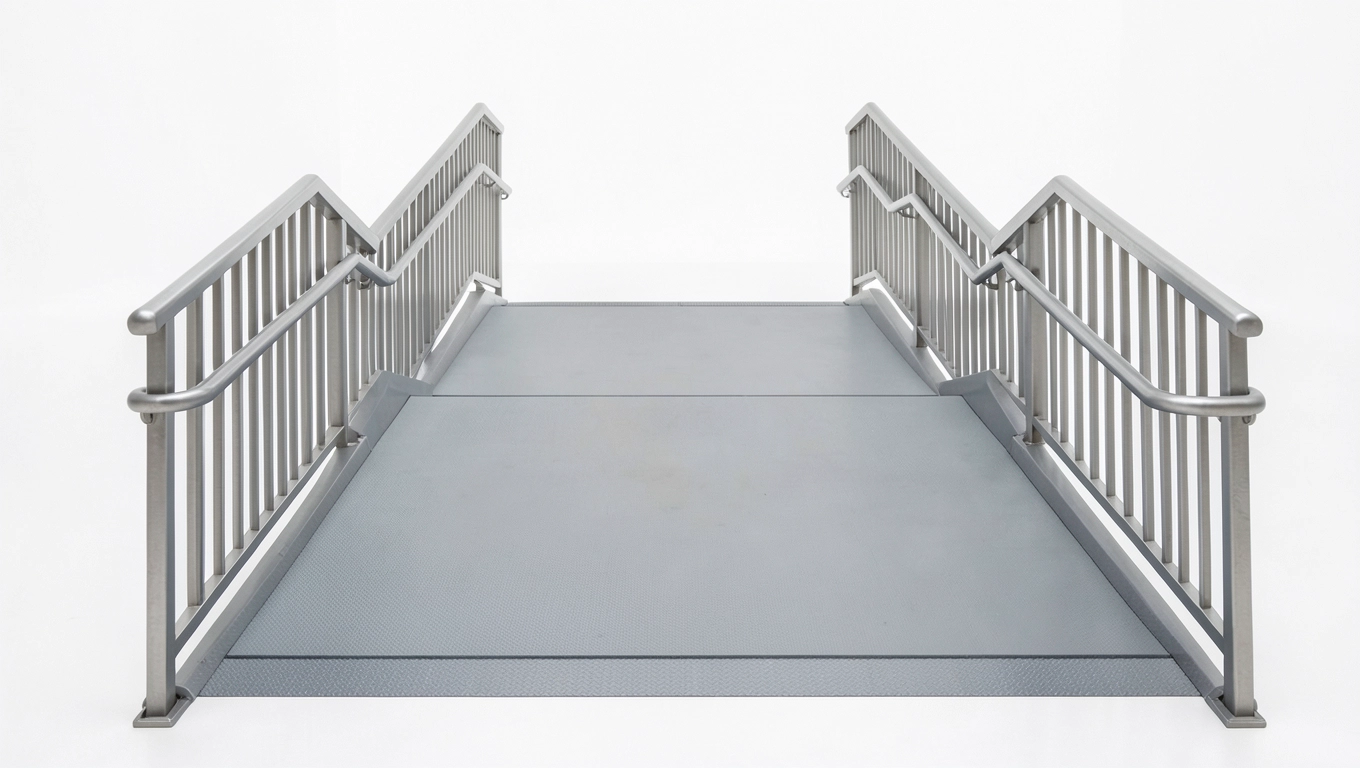

Poręcze balustrady podjazdu muszą przebiegać po obu stronach podjazdu na całej jego długości, również na spocznikach. Wysokość montażu to 850-1100 mm od powierzchni podjazdu, z zachowaniem ciągłości chwytu przerwy w poręczy obniżają bezpieczeństwo użytkownika o około 40% w ocenie specjalistów rehabilitacji.

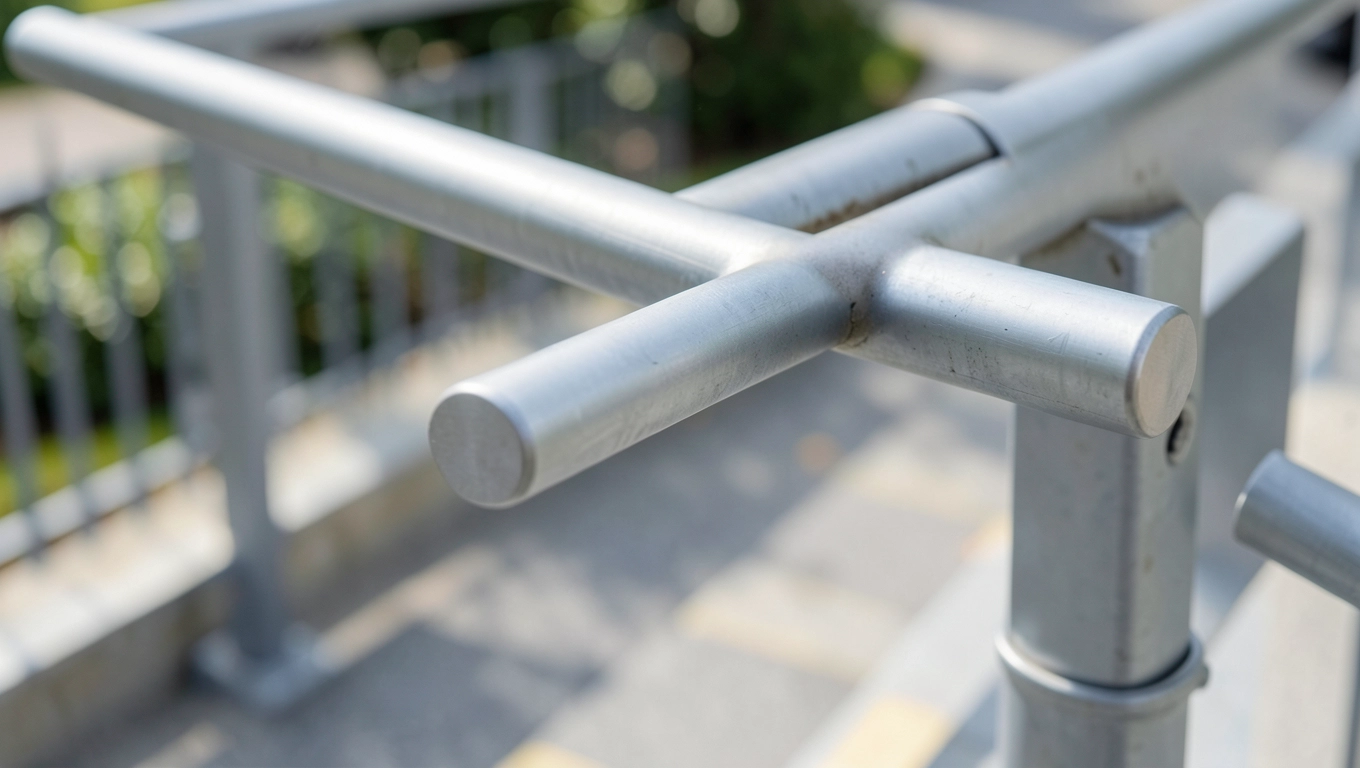

Średnica pochwytu powinna mieścić się w przedziale 35-50 mm. Dłoń osoby starszej lub z artretyzmem nie obejmuje rury powyżej 50 mm, a poniżej 30 mm chwyt staje się niestabilny. Stal nierdzewna gatunku 1.4301 zapewnia średnicę stabilną termicznie, bez efektu „przyklejania" dłoni w mrozie.

Odległość pochwytu od ściany lub przęsła to minimum 60 mm. Wartość ta wynika z konieczności swobodnego objęcia poręczy palcami osoby z osłabioną siłą chwytu dystans 60 mm odpowiada anatomii ludzkiej dłoni w pozycji obejmującej.

Materiały i ich właściwości

Stal nierdzewna sprawdza się w obiektach publicznych o dużym natężeniu ruchu, gdzie odporność na uszkodzenia mechaniczne i brak konieczności konserwacji zwracają się w ciągu 7-10 lat eksploatacji. Aluminium anodowane oferuje najniższą masę przy zachowaniu odporności na UV i mróz, ale nie nadaje się do podjazdów o nachyleniu powyżej 8% ze względu na niższą sztywność.

Drewno klejone warstwowo z drewna modrzewiowego lub dębowego łączy ciepłą fakturę z nośnością porównywalną ze stalą czarną, lecz wymaga regularnej impregnacji. W podjazdach zewnętrznych żywotność warstwy ochronnej nie przekracza 3-4 lat bez odnowienia.

Kiedy nie stosować danego rozwiązania

Stal czarna malowana proszkowo nie nadaje się do podjazdów przy basenach i w strefach z chlorowaną wodą atak chlorków powoduje korozję podpowłokową w ciągu 18-24 miesięcy. Aluminium anodowane nie stosuje się przy podjazdach z podgrzewaną nawierzchnią cykliczne zmiany temperatury powodują mikropęknięcia warstwy tlenkowej.

Szkło hartowane bez folii ochronnej wyklucza się w budynkach użyteczności publicznej obsługujących dzieci ryzyko potłuczenia i urazu wzrasta trzykrotnie w porównaniu z wariantem laminowanym VSG.

Najczęstsze błędy przy projektowaniu balustrady podjazdu

Najpoważniejszy błąd to rezygnacja z pochwytu ciągłego na spoczniku pośrednim. Osoba na wózku pokonująca podjazd o sumie spadków powyżej 2 m potrzebuje stabilnego chwytu w strefie wypoczynkowej, inaczej traci kontrolę przy ponownym ruszaniu. Przerywanie poręczy na spoczniku zaburza ten mechanizm.

Drugie miejsce zajmuje zbyt mała odległość poręczy od elementów konstrukcyjnych. Inwestorzy umieszczają stalowy pochwyt 30-40 mm od słupka, przez co dłoń osoby z paraliżem połowiczym zakleszcza się. Wymagane minimum 60 mm oznacza dystans w świetle między pochwytem a najbliższą przeszkodą.

Trzeci błąd to pominięcie krawężnika bocznego o wymaganej wysokości 75 mm. Betonowe obrzeże trawnikowe o wysokości 30-40 mm nie powstrzymuje koła wózka inwalidzkiego, który zsuwa się przy nachyleniu powyżej 5% moment obrotowy koła o masie 8 kg przy kącie 8% generuje siłę poprzeczną 11 N, wystarczającą do zsunięcia.

Błędy materiałowe i wykonawcze

Montaż balustrady na kotwach wklejanych w słabym betonie C12/15 powoduje obluzowanie po 24-36 miesiącach. Kotwy chemiczne HIT-RE 500 V4 w betonie minimum C20/25 utrzymują obciążenie 25 kN przez minimum 50 lat wg badań ETA-17/0340.

Brak dylatacji w balustradach dłuższych niż 12 m prowadzi do pęknięć w spawach przy zmianach temperatury ±40°C. Dylatacja co 10-12 m z złączem przesuwnym z tolerancją ±15 mm rozwiązuje problem.

Błędy formalnoprawne

Brak wpisu w dzienniku budowy o zmianie materiału balustrady względem projektu budowlanego skutkuje odmową odbioru przez nadzór budowlany. Każda zmiana elementów nośnych wymaga wpisu kierownika budowy i potwierdzenia inspektora.

Projektowanie balustrady bez uwzględnienia klasy użytkowej budynku zgodnie z PN-EN 1991-1-1 to częsta przyczyna niedowymiarowania. Kategoria C4 (sale konferencyjne, poczekalnie) wymaga balustrady o nośności 1,0 kN/m, podczas gdy kategoria C2 (biura) wystarcza 0,74 kN/m.

Konsekwencje błędów projektowych

Błędy wykryte podczas odbioru kończą się nakazem rozbiórki i ponownego wykonania. Koszt wymiany balustrady o długości 30 mb wraz z ponownym kosztorysem wynosi 9-14 tys. PLN w zależności od materiału. Korekty po uzyskaniu pozwolenia na użytkowanie wymagają decyzji o zmianie sposobu użytkowania, procedura trwa 30-45 dni.

W skrajnych przypadkach błędna balustrada odpowiada za wypadek, w którym poszkodowany może dochodzić odszkodowania od właściciela nieruchomości na podstawie art. 415 Kodeksu cywilnego. Odpowiedzialność cywilna obejmuje zarówno koszty leczenia, jak i rentę wyrównawczą.

Dobór materiałów w kontekście eksploatacji

Wybór materiału balustrady determinuje koszty eksploatacji na przestrzeni 20 lat, które w przypadku stali nierdzewnej wynoszą 35-50 PLN/mb rocznie, aluminium 25-40 PLN/mb, stali czarnej malowanej 45-70 PLN/mb (z uwzględnieniem cyklicznych odnowień), drewna modrzewiowego 60-90 PLN/mb.

Stal nierdzewna 1.4401 (AISI 316) w środowisku morskim lub przy jezdniach solonych zimą wytrzymuje 25+ lat bez korozji wżerowej. Tańsza 1.4301 (AISI 304) wystarcza w lokalizacjach oddalonych od wybrzeża o minimum 5 km i od arterii z solą drogową o minimum 50 m.

Specyfika podjazdów zewnętrznych

Podjazdy zewnętrzne narażone są na 60-80 cykli zamrażania rocznie w polskim klimacie. Balustrada aluminiowa z anodowaniem 25 µm wytrzymuje te warunki bez ubytku warstwy ochronnej, podczas gdy stal czarna malowana proszkowo traci przyczepność powłoki po 40-50 cyklach.

Przy podjeździe o nachyleniu powyżej 6% woda deszczowa spływa z prędkością 1,8-2,4 m/s, narażając spawy i łączenia śrubowe na korozję szczelinową. Uszczelnienie masą poliuretanową Sikaflex PRO 11 FC chroni styki przed wnikaniem wilgoci przez 15-20 lat.

Dokumentacja i odbiory

Komplet dokumentacji powykonawczej balustrady obejmuje deklarację zgodności materiałów z PN-EN 10088 (stal nierdzewna) lub PN-EN 573 (aluminium), protokoły spawania wg PN-EN ISO 3834, dziennik montażu z wpisami kotew chemicznych i ich nośności, oraz badania odbiorcze balustrady siłą 1,5-krotnie wyższą niż obliczeniowa.

Odbiór komisarski wymaga obecności kierownika budowy z uprawnieniami, inspektora nadzoru inwestorskiego oraz przedstawiciela PINB. Komisja sprawdza wymiary w świetle, wysokość balustrady, średnicę pochwytu, odległość od przeszkód oraz jakość powłok ochronnych. Niedotrzymanie któregokolwiek parametru skutkuje wpisem do protokołu i koniecznością korekty przed wydaniem pozwolenia na użytkowanie.

W budynkach użyteczności publicznej dodatkowo wymaga się badania dostępności przez specjalistę ds. dostępności z uprawnieniami PFRON weryfikuje on nie tylko zgodność z WT, ale też ergonomikę użytkowania przez osoby z różnymi rodzajami niepełnosprawności.

Przygotowanie projektu balustrady z uwzględnieniem wszystkich wymienionych wymagań skraca proces odbiorowy o 2-3 tygodnie. Zaoszczędzone tygodnie zwracają się wielokrotnie, bo przestój budowy w fazie wykończeniowej kosztuje 2-4 tys. PLN dziennie w zależności od lokalizacji i skali inwestycji.

Źródła: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl); PN-EN 1991-1-1 Eurokod 1 Oddziaływania na konstrukcje (pkN.pl); Prawo budowlane (isap.sejm.gov.pl); Wytyczne PFRON dostępności obiektów (pfron.org.pl).
