Instrukcja montażu bramy Wiśniowski Nobla krok po kroku

Stos paczek waży kilkadziesiąt kilogramów, w środku panele, prowadnice, sprężyny skrętne i drobne elementy złączne, a Ty stoisz przed garażem z wiertarką w ręku i myślisz, czy podołasz temu samodzielnie. Spokojnie: brama segmentowa WIŚNIOWSKI NOBLA została zaprojektowana tak, by dwie sprawne fizycznie osoby zmontowały ją w ciągu jednego dnia roboczego, najczęściej w przedziale 4-6 godzin, pod warunkiem że otwór jest prawidłowo przygotowany, a instrukcja montażu bramy WIŚNIOWSKI NOBLA traktowana jest jako ścisły przewodnik, a nie sugestia.

• Przygotowanie otworu i stanowiska pracy
• Montaż prowadnic, paneli i wałka ze sprężynami
• Regulacja sprężyn skrętnych i ustawienie luzów
• Test końcowy, FAQ i kiedy wezwać serwis

Przygotowanie otworu i stanowiska pracy

Zanim wyciągniesz pierwszą prowadnicę z opakowania, garaż musi spełniać warunki, bez których nawet perfekcyjnie wykonany montaż zakończy się zacieraniem paneli lub nieszczelnym domykaniem. Sprawdź, czy nadproże ma co najmniej 210 mm wolnej przestrzeni, a węgarki boczne po 110 mm z każdej strony, bo tyle potrzebuje prowadnica pionowa NOBLA wraz z uchwytem montażowym. Podłoga w strefie parkowania musi być zakończona docelowo, ponieważ regulacja docisku dolnego panelu opiera się na kontakcie jego uszczelki z posadzką.

Wymiary otworu w świetle muru powinny odpowiadać wymiarowi znamionowemu bramy z tolerancją ±10 mm, co wynika z założenia, że prowadnice pionowe NOBLA przejmują odchyłki, ale tylko w wąskim zakresie, większe odchyłki powodują klinowanie paneli przy domykaniu. Wypoziomuj przyszłe podłoże bramy laserem i zaznacz ołówkiem linię odniesienia na ścianie, która posłuży za punkt zerowy dla wszystkich kolejnych pomiarów. Sufit, do którego mocowane będą wsporniki górne i wałek ze sprężynami, musi przenieść obciążenie rzędu 80-120 kg, dlatego w garażach z płytą kartonowo-gipsową konieczne jest wkręcanie w strop właściwy lub montaż stelaża stalowego.

Narzędzia, które realnie przyspieszą robotę, to poziomica laserowa z detektorem, klucz dynamometryczny 1/2" zakresie 20-100 Nm, wiertarko-wkrętarka z momentem obrotowym, komplet kluczy imbusowych, nożyk do cięcia uszczelek oraz szablon montażowy dołączony do zestawu NOBLA, bo bez niego ustawienie pierwszego panelu zajmuje trzykrotnie więcej czasu. Z drobnych elementów złącznych pod ręką trzymaj śruby M8x30, M10x40, podkładki sprężyste M8 i M10 oraz nakrętki kołnierzowe, bo w trakcie regulacji sprężyn skrętnych NOBLA wielokrotnie je odkręcasz i dokręcasz.

UWAGA BHP: okulary ochronne, rękawice antyprzecięciowe, kask oraz kliny wałka to elementy obowiązkowe. Sprężyny skrętne magazynują energię potencjalną sprężystości, której gwałtowne uwolnienie przy poluzowanej śrubie wałka może wyrzucić klucz z siłą kilkuset niutonów.

Checklist przedmontażowa, którą warto wydrukować i odznaczać flamastrem, obejmuje dziesięć punktów: prawidłowe wymiary otworu, wypoziomowaną posadzkę, czyste i suche ściany boczne, brak instalacji elektrycznej w strefie wiercenia, dostępność drugiej osoby na minimum cztery godziny, naładowany akumulator w wiertarko-wkrętarce, zmontowane wszystkie elementy zestawu, przygotowane kliny, klucz dynamometryczny skalibrowany oraz instrukcja producenta rozłożona na stole w garażu. Pozytywne przejście tej listy skraca realny czas montażu bramy segmentowej WIŚNIOWSKI NOBLA krok po kroku o około 40%, ponieważ eliminuje przestoje na szukanie brakującego drobiazgu.

Montaż prowadnic, paneli i wałka ze sprężynami

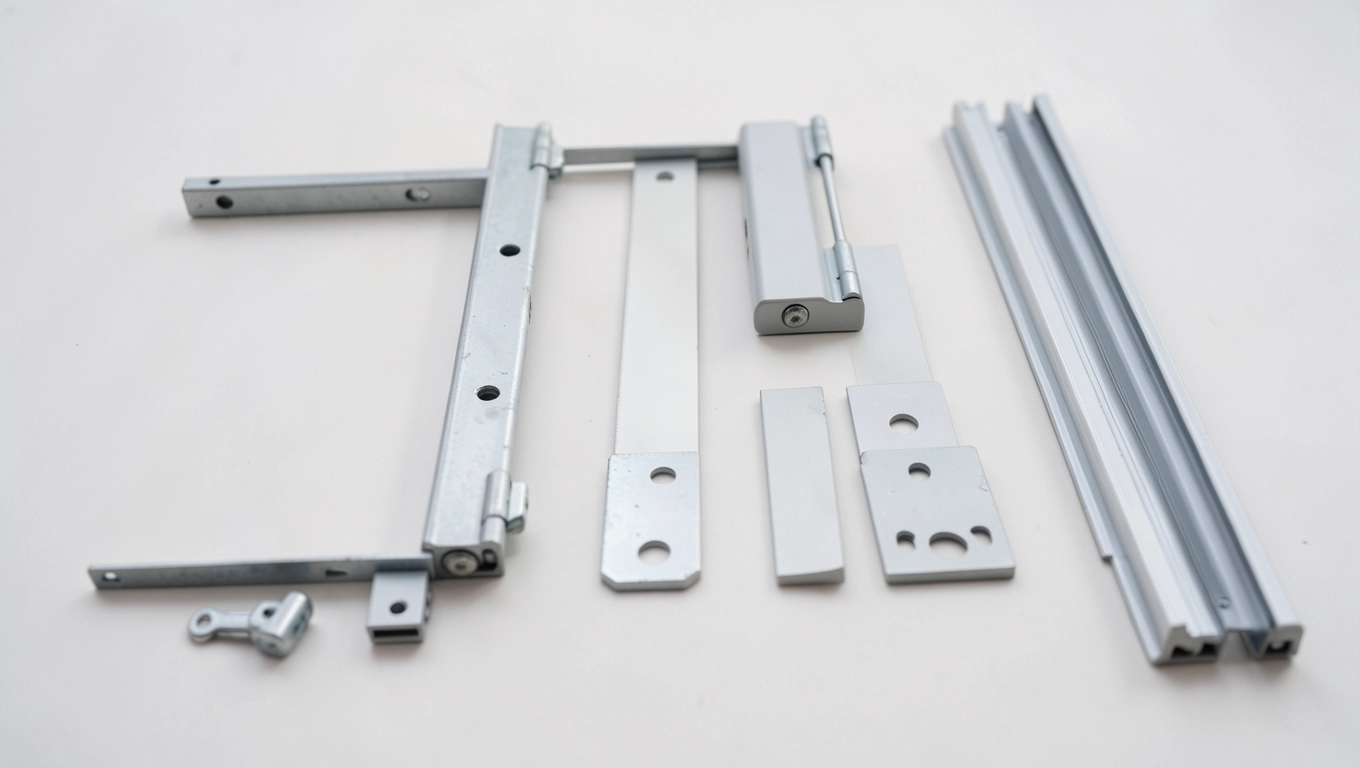

Proces właściwy zaczyna się od prowadnic pionowych NOBLA, które mocujesz do ścian bocznych przez uchwyty regulowane, wykorzystując kotwy mechaniczne M10x90 w betonie lub kotwy chemiczne w murze z cegły kratówki, ponieważ kotwy rozporowe w pustkach nie utrzymują obciążeń dynamicznych generowanych przy każdym cyklu otwarcia. Pion wyznaczasz poziomicą laserową z dokładnością ±1 mm na metr, ponieważ nawet drobne przechylenie prowadnicy powoduje, że panele zaczynają trzeć o siebie przy podnoszeniu, a po kilku tygodniach eksploatacji uszczelka EPDM między panelami traci elastyczność w miejscu styku.

Kolejny krok to prowadnice poziome oraz łuki, które łączą sekcję pionową z sufitową i tu właśnie przydaje się szablon z zestawu NOBLA, bo rozstaw otworów montażowych i kąt gięcia łuku musi zgadzać się co do milimetra z wymiarami paneli. Prowadnice poziome mocujesz do krokwi lub do wsporników sufitowych co 600 mm, stosując śruby M8 z podkładką zwiększoną, a moment dokręcania śrub M8 wynosi 22 Nm, śrub M10 45 Nm, co gwarantuje, że pod obciążeniem drgania nie poluzują połączenia.

Teraz przychodzi moment na panele: pierwszy panel dolny osadzasz w prowadnicach, sprawdzając, czy po obu stronach wystaje symetrycznie, a następnie zakładasz zawiasy boczne między panelami, pamiętając, że każdy zawias ma oznaczenie L lub R, bo pomylenie stron skutkuje zacięciem przy podnoszeniu. Panele NOBLA mają grubość 40 mm i rdzeń stalowy wypełniony pianką poliuretanową o gęstości około 42 kg/m³, więc ważą od 9,5 kg do 12 kg w zależności od szerokości, dlatego podawanie ich z ręki na rękę to kwestia precyzji, nie siły.

Po ustawieniu wszystkich paneli i połączeniu ich zawiasami przychodzi czas na wałek ze sprężynami skrętnymi, czyli serce całego mechanizmu, bo to one kompensują masę bramy rzędu 80-140 kg w zależności od wymiaru i wyposażenia. Wałek układasz na wspornikach bocznych, sprężyny mocujesz po obu stronach tak, by zwój był skręcony w kierunku zgodnym z ruchem podnoszenia, a lina stalowa o średnicy 3 mm przechodzi przez tuleję na bębnie i łączy się z dolnym panelem w uchwycie regulowanym.

Wskazówka: lina stalowa na bębnie musi nawijać się równomiernie, bez krzyżowania, dlatego napinaj ją powoli, obracając wałek ręcznie o ćwierć obrotu i kontrolując, czy obie liny mają identyczną długość roboczą. Różnica 5 mm na długości liny oznacza przechył bramy podczas pracy i przyspieszone zużycie rolek.

Schemat montażu NOBLA przewiduje, że w trakcie osadzania wałka sprężyny są w stanie rozprężonym, a napinanie odbywa się dopiero po sprawdzeniu geometrii prowadnic i poprawności osadzenia paneli. Ta kolejność nie jest przypadkowa, ponieważ energia zgromadzona w sprężynach skrętnych działa natychmiast po pierwszym obrocie wałka, więc każda pomyłka montażowa ujawni się z siłą, która może uszkodzić prowadnice albo zranić osobę trzymającą klucz.

Regulacja sprężyn skrętnych i ustawienie luzów

Regulacja sprężyn skrętnych NOBLA polega na obracaniu wałka kluczem do sprężyn w kierunku nawijania liny, a liczba obrotów zależy od wagi bramy, którą producent podaje na tabliczce znamionowej lub którą sam zważysz dynamometrem sprężynowym. Przy masie brutto bramy do 100 kg standardowo napinasz sprężyny o 7,5 obrotu, do 130 kg o 8,25 obrotu, powyżej 130 kg o 9 obrotów, a do uzyskanej wartości dodajesz margines bezpieczeństwa wynoszący +15%, bo w pierwszych tygodniach eksploatacji sprężyny tracą około 5-10% siły naciągu wskutek relaksacji materiału.

Luzy montażowe bramy segmentowej mają ściśle określone wartości, których przekroczenie prowadzi do szarpania lub nieszczelności. Z boku każdej prowadnicy pionowej NOBLA wymiary przewidują 10 mm szczeliny na uszczelkę, z góry 10 mm luzu między górnym panelem a nadprożem, a spadek prowadnic w kierunku do wewnątrz garażu powinien wynosić 1-2 cm na metr długości, co zapewnia, że brama po zamknięciu dociska do posadzki własnym ciężarem.

Próba pracy polega na ręcznym podniesieniu bramy do połowy wysokości i sprawdzeniu, czy pozostaje w miejscu, nie opada ani nie podskakuje, ponieważ idealnie wyregulowane sprężyny skrętne równoważą masę z dokładnością do ±2 kg. Jeśli brama opada, sprężyny są za słabo napięte i dodajesz pół obrotu, jeśli podskakuje do góry, napięcie jest za duże i zdejmujesz pół obrotu, a każdą korektę wykonujesz przy klinach wałka zabezpieczających sprężyny przed nagłym rozwinięciem.

UWAGA: nigdy nie reguluj sprężyn bez założonych klinów wałka, nawet jeśli wydaje się, że klucz trzymasz pewnie. Sprężyna skrętna magazynuje energię potencjalną o wartości nawet 600 J, co w razie poślizgu klucza odpowiada sile uderzenia piłki tenisowej rzuconej z prędkością 200 km/h.

Łańcuch ręczny lub linka awaryjna powinny być napięte tak, by nie zwisały luźno, ale jednocześnie nie blokowały ruchu rolek, ponieważ luz większy niż 20 mm powoduje, że łańcuch zaczepia o krawędź prowadnicy przy podnoszeniu. Smarowanie rolek, zawiasów i prowadnic smarem silikonowym lub teflonowym w sprayu wykonujesz po zakończeniu regulacji, ale przed testem końcowym, bo świeży smar ułatwia identyfikację miejsc, w których element ociera się o inny element.

Test końcowy, FAQ i kiedy wezwać serwis

Test końcowy zaczynasz od dziesięciopunktowej checklisty, którą sprawdzasz w obecności drugiej osoby: poziom dolnego panelu względem posadzki (różnica nie większa niż 3 mm), płynność ruchu na całym obwodzie prowadnic (bez szarpania i zacięć), poziom hałasu poniżej 55 dB w odległości 3 m, blokada rolek w pozycji zamkniętej, docisk uszczelki EPDM na całej długości, działanie rygla, naprężenie lin stalowych, symetria nawijania lin na bębnach, brak luzów na zawiasach oraz prawidłowe działanie zamka centralnego. Każdy punkt odhaczasz flamastrem na wydrukowanej liście, bo przy zmęczeniu po kilku godzinach pracy umysł pomija oczywiste detale.

Instrukcja montażu bramy WIŚNIOWSKI NOBLA z automatem różni się od wersji ręcznej dodatkowym krokiem, bo dochodzi uchwyt napędu na suficie, szyna jezdna z łańcuchem lub paskiem zbrojonym oraz okablowanie zgodne z normą PN-HD 60364 dla instalacji niskonapięciowych. Szyna napędu musi być wypoziomowana z dokładnością ±2 mm na metr, inaczej łańcuch zaczyna przeskakiwać zęby zębatki po kilku tygodniach, a pozycja krańcowa górna ustalana jest czujnikiem mechanicznym lub enkoderem absolutnym z marginesem 5 cm przed sufitem.

Kiedy wezwać serwis zamiast kontynuować montaż własnoręczny? Pęknięta sprężyna skrętna, zdeformowana prowadnica pionowa NOBLA wymiary odbiegające od katalogu o więcej niż 2 mm, uszkodzone panele z widocznym ubytkiem pianki poliuretanowej oraz brak możliwości uzyskania prawidłowego balansu sprężyn po trzech próbach regulacji to sytuacje, w których samodzielna naprawa przestaje być opłacalna i rozsądna. Według danych producenta średni czas montażu przez certyfikowaną ekipę wynosi 3-4 godziny, a koszt robocizny oscyluje wokół 8-12% wartości bramy.

Najczęściej zadawane pytania

Ile trwa montaż bramy segmentowej WIŚNIOWSKI NOBLA krok po kroku?
Realny czas to 4-6 godzin dla dwóch osób, z czego przygotowanie otworu zajmuje około 1 h, montaż prowadnic 1,5 h, osadzenie paneli 1,5 h, a regulacja sprężyn i test końcowy 1-2 h. W pojedynkę montaż trwa dwukrotnie dłużej i niesie ryzyko błędu przy napinaniu sprężyn.

Jaki luz zostawić na prowadnicach pionowych NOBLA?
Standardowo 10 mm z każdej strony na uszczelkę i luz montażowy, przy czym wartość ta jest stała niezależnie od szerokości bramy w typoszeregu 2500-5000 mm.

Czy sprężyny skrętne NOBLA wymagają konserwacji?
Tak, raz na 12 miesięcy smarujesz sworznie sprężyn smarem silikonowym i kontrolujesz długość haków napinających, a co 5 lat sprawdzasz moment obrotowy sprężyny dynamometrem, ponieważ utrata 15% siły naciągu wymaga wymiany.

Co zrobić, gdy brama po montażu szarpie przy podnoszeniu?
Najpierw sprawdź luzy boczne prowadnic, potem symetrię nawijania lin na bębnach, a na końcu napięcie sprężyn, bo w 80% przypadków przyczyną jest różnica długości lin przekraczająca 5 mm.

Czy mogę montować bramę NOBLA przy temperaturze poniżej 5°C?
Nie zaleca się, ponieważ pianka poliuretanowa w panelach traci elastyczność poniżej 0°C i może pęknąć przy mocnym dokręceniu śrub zawiasów, a uszczelki EPDM twardnieją i nie doszczelnią połączeń.

Źródła danych i norm: instrukcja montażu producenta WIŚNIOWSKI (aktualna wersja na stronie wisniowski.pl/instrukcje), norma PN-EN 13241-1 dotycząca bram przemysłowych i garażowych, PN-EN 12604 wymagania mechaniczne, Eurocode 1 (PN-EN 1991-1-1) w zakresie obciążeń użytkowych w garażach, Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225). Dane liczbowe o momentach dokręcania, luzach i masie paneli pochodzą z kart technicznych producenta, dane o czasie montażu i częstotliwości przeglądów z doświadczeń autoryzowanych ekip serwisowych opisanych w raportach branżowych.
