Uniknij błędów przy dylatacji płyty betonowej – kluczowe zasady

Zauważasz w swoim garażu, hali produkcyjnej albo na tarasie linie pęknięć biegnące prostopadle do krawędzi płyty? Beton, mimo swojej pozornej monolityczności, to materiał żyjący kurczy się podczas wiązania, rozszerza pod wpływem ciepła i reaguje na każdy skok temperatury. Bez prawidłowo zaprojektowanych szczelin dylatacyjnych naprężenia wewnętrzne prędzej czy później znajdą ujście w postaci niekontrolowanych rys. Sprawdzę dokładnie, jak dobrać szerokość dylatacji, czym uszczelnić szczelinę w zależności od warunków eksploatacji i kiedy wykonać cięcie, żeby uniknąć kłopotów w przyszłości.

• Szerokość dylatacji w płycie betonowej
• Wybór uszczelnienia dylatacji w zależności od warunków
• Kiedy wykonać dylatację po wylaniu betonu
• Dylatacja płyty betonowej najczęściej zadawane pytania

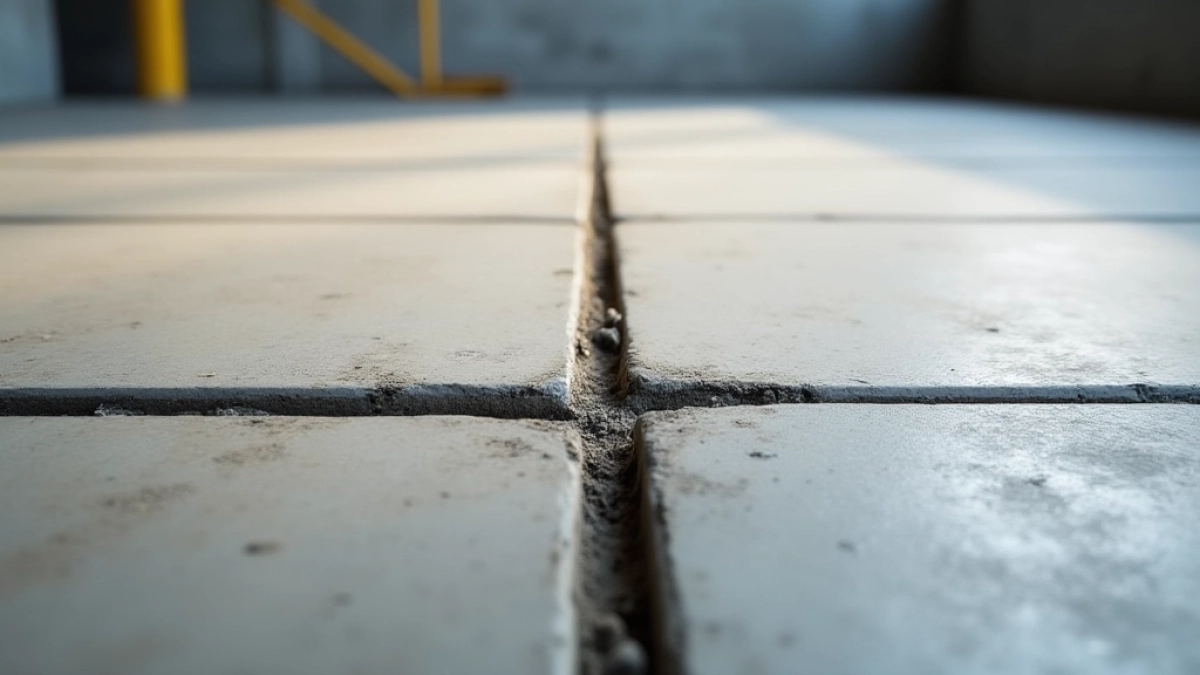

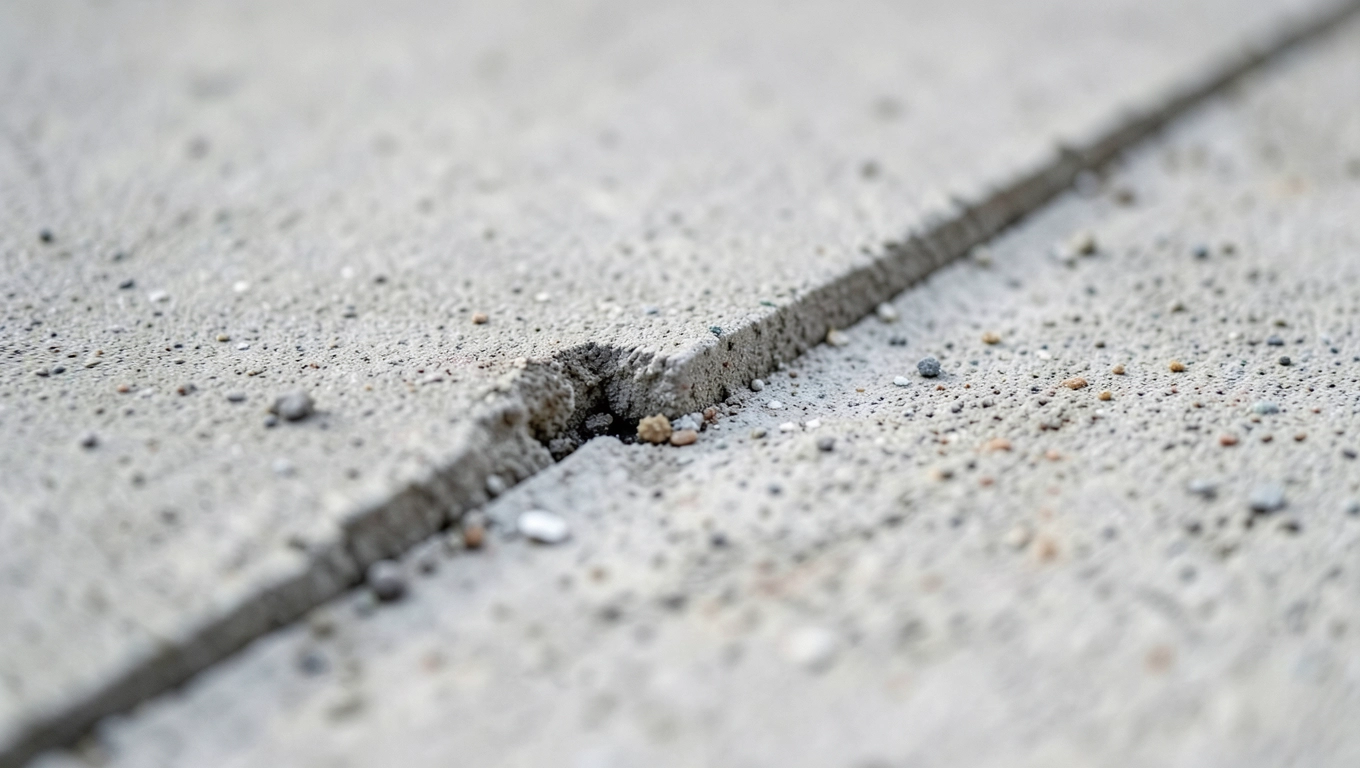

Szerokość dylatacji w płycie betonowej

Dylemat, który pojawia się już na etapie projektowania, brzmi: ile miejsca zostawić między segmentami płyty? Norma określa przedział od 7 do 20 milimetrów, ale ta rozpiętość nie jest przypadkowa każdy milimetr ma swoje uzasadnienie strukturalne. Przy minimalnej szerokości 7 mm cięcie wykonuje się zwykle w stosunkowo młodym betonie, zanim naprężenia skurczowe osiągną wartość krytyczną. Tak wąska szczelina sprawdza się w pomieszczeniach zamkniętych, gdzie amplitude temperaturowe są niewielkie.

Im szersza płyta i im większa różnica temperatur w ciągu roku, tym szerokość dylatacji powinna wzrastać. W halach przemysłowych z ruchem wózków widłowych, gdzie obciążenia dynamiczne nakładają się na rozszerzalność termiczną, standardem staje się przedział 12-18 mm. Taka szczelina zachowuje elastyczność nawet przy znaczących deformacjach krawędzi, nie zbyt wąska, żeby wypełnić ją trwale materiałem uszczelniającym. Jeśli planujesz posadzkę z wykończeniem ceramicznym, musisz jeszcze uwzględnić grubość fugi dylatacyjnej standardowo od 8 do 15 mm w zależności od formatu płytki.

Głębokość cięcia dylatacyjnego to osobny temat. Zasada mówi, że szczelina powinna sięgać na głębokość równą co najmniej jednej trzeciej grubości płyty. Przy grubości 20 cm minimalna głębokość cięcia wynosi więc około 6-7 cm, a im grubszy element, tym cięcie powinno być proporcjonalnie głębsze. Płycej wykonana szczelina tworzy jedynie linię osłabioną w powierzchniowej warstwie nie przecina całego przekroju i nie rozprasza naprężeń w całej masie betonu.

Przy wyznaczaniu rozstawu szczelin dylatacyjnych obowiązuje jeszcze jedna zasada: odległość między szczelinami nie powinna przekraczać kilkunastokrotności grubości płyty. Dla typowej grubości 15-20 cm maksymalny rozstaw waha się w granicach 3-4 metrów, choć w przypadku posadzek przemysłowych przy dużych obciążeniach stosuje się mniejsze moduły. Konsultacja z konstruktorem pozwala dobrać te parametry precyzyjnie do konkretnego przypadku waga, rodzaj kół, częstotliwość przejazdów determinują nie tylko rozstaw, ale i kierunek cięcia.

Wybór uszczelnienia dylatacji w zależności od warunków

Materiał uszczelniający szczelinę dylatacyjną musi pogodzić dwie sprzeczne cechy: elastyczność pozwalającą na odkształcanie się wraz z płytą oraz wystarczającą twardość, żeby wytrzymać nacisk, ścieranie i ewentualny kontakt z chemią przemysłową. Spoiwo poliuretanowe sprawdza się w większości standardowych zastosowań charakteryzuje się dobrą przyczepnością do podłoża betonowego, zachowuje elastyczność w szerokim zakresie temperatur i nie pęka pod wpływem obciążeń mechanicznych. Jego twardość Shore A oscyluje wokół 20-40, co oznacza, że ugina się pod naciskiem, ale nie ulega trwałemu odkształceniu.

W halach przemysłowych, gdzie wykończenie podłogi wymaga odporności na uderzenia i ścieranie, stosuje się materiały na bazie epoksydów lub poliuretanów utwardzanych termicznie. Materiały te tworzą powłokę o twardości Shore D sięgającej 70-80, co pozwala na eksploatację pod kołami wózków widłowych i transportu wewnętrznego. Wadą jest mniejsza zdolność do kompensacji ruchów przy dużych amplitudach temperaturowych mogą pękać na styku z krawędzią szczeliny. W takich przypadkach projektant często decyduje się na wariant hybrydowy: sznur dylatacyjny z zamkniętymi komórkami polipropylenowymi jako rdzeń nośny, wypełniający szczelinę na 60-70% głębokości, a resztę zalewając elastycznym uszczelniaczem poliuretanowym.

Zupełnie inną kategorię stanowią maty bentonitowe, które stosuje się w uszczelnieniach fundamentów i elementów przebywających w stałym kontakcie z wodą. Bentonit sodowy, zamknięty między warstwami geowłókniny, pęcznieje pod wpływem wilgoci i wypełnia szczelinę w sposób ciągły, adaptując się do każdego kształtu. System ten sprawdza się w przypadku dylatacji przerw technologicznych przy robotach fundamentowych, gdzie szczelina łączy dwa odcinki zalane w różnym czasie. W posadzkach wewnętrznych mata bentonitowa nie znajduje zastosowania ze względu na podatność na wysychanie i niemożność kontrolowanego spęczania.

Poniżej przedstawiam porównanie trzech głównych kategorii uszczelniaczy dylatacyjnych pod kątem parametrów technicznych i orientacyjnych kosztów.

Przy wyborze uszczelnienia nie można pominąć kwestii przyczepności do podłoża. Beton, nawet pozornie gładki, wymaga przed aplikacją uszczelniacza oczyszczenia szczeliny z pyłu, mleczka cementowego i ewentualnych pozostałości środków antyadhezyjnych stosowanych w deskowaniu. Powierzchnia musi być nośna jeśli warstwa powierzchniowa ma poniżej 5 MPa wytrzymałości na odrywanie, uszczelniacz odspoi się przy pierwszym obciążeniu. Dlatego przed aplikacją warto wykonać próbę przyczepności na niewielkim odcinku szczeliny i odczekać pełen cykl utwardzania.

W przypadku dylatacji narażonych na kontakt z chemią w laboratoriach, zakładach farmaceutycznych czy myjniach samochodowych wybór ogranicza się do uszczelniaczy chemoodpornych, najczęściej na bazie silikonów przemysłowych lub modyfikowanych polimerów MS. Muszą one wytrzymać kontakt z olejami, smarami, roztworami kwasów i zasad bez degradacji struktury. W takich warunkach trzeba bezwzględnie sprawdzić kartę techniczną produktu pod kątem zakresu dopuszczalnych substancji kontaktowych zwykłe uszczelniacze poliuretanowe nie dają gwarancji trwałości.

Kiedy wykonać dylatację po wylaniu betonu

Timing cięcia dylatacyjnego to jeden z najczęściej popełnianych błędów na budowie. Zbyt wcześnie wykonana szczelina przyspiesza odwodnienie powierzchni i może spowodować niekontrolowane spęczanie krawędzi. Zbyt późno naprężenia skurczowe przekraczają wytrzymałość betonu i rysy pojawiają się w losowych miejscach, omijając planowane dylatacje. Optymalny moment mieści się w przedziale 12-48 godzin od wylania, licząc od chwili uzyskania przez beton wytrzymałości na skrawanie.

Czas ten zależy od klasy betonu, warunków atmosferycznych i zastosowanych domieszek. Beton B25 przy temperaturze otoczenia 20°C i normalnej wilgotności osiąga wystarczającą wytrzymałość wstępną po około 18-24 godzinach. Przy niższych temperaturach, rzędu 10°C, proces hydration zwalnia i cięcie trzeba przesunąć na 36-48 godzin. Betony wysokowartościowe z cementów hutniczych lub popiołami mogą wymagać dłuższego okresu dojrzewania, zwłaszcza gdy grubość elementu przekracza 25 cm wewnętrzne strefy wówczas wolniej oddają ciepło i wolniej odprowadzają wodę.

Cięcie wykonuje się tarczą diamentową chłodzoną wodą lub suchą tarczą z segmentami spiekanymi, w zależności od dostępności sprzętu i warunków na placu budowy. Cięcie na sucho generuje większe obciążenie termiczne tarczy i wymaga intensywnego odpylania, ale eliminuje ryzyko zalewania szczeliny wodą, która w betonie świeżo wiążącym mogłaby wypłukać wodorosty spoiwa. Głębokość cięcia kontroluje się co kilka metrów za pomocą suwmiarki minimalne odchylenie od projektowanej głębokości prowadzi do nierównomiernego rozkładu naprężeń.

Po wykonaniu cięcia szczelinę należy zabezpieczyć przed zanieczyszczeniem do momentu aplikacji wypełniacza. W owych warunkach stosuje się profile ochronne z tworzywa sztucznego lub wkładki styropianowe, które utrzymują szczelinę w czystości i zapobiegają wpadaniu gruzu. W przypadku przestojów przekraczających kilka dni warto zabezpieczyć szczelinę taśmą maskującą, żeby uniknąć pylenia cementowego w głąb szczeliny pył ten znacząco obniża przyczepność uszczelniacza.

Przed nałożeniem wypełniacza trzeba również upewnić się, że Beton osiągnął wystarczającą dojrzałość normy określają minimalną wytrzymałość na ściskanie rzędu 70% projektowanej klasy, co w praktyce oznacza odczekanie przynajmniej dwóch tygodni dla betonu klasy B25 i trzech tygodni dla wyższych klas. Wypełnienie szczeliny zbyt wcześnie, przed ustabilizowaniem wymiarów płyty, prowadzi do wypchnięcia materiału uszczelniającego i konieczności kosztownych napraw.

Jeśli planujesz posadzkę wykończoną płytkami ceramicznymi, laminatami lub żywicznymi powłokami dekoracyjnymi, cięcie dylatacyjne musi nastąpić przed rozpoczęciem tych prac, a wypełnienie przed ostatnią warstwą wykończeniową. Przejście szczeliny dylatacyjnej przez spoinę ceramiczną to najczęstsza przyczyna odspajania płytek w pobliżu dylatacji fugi nie są w stanie przenieść ruchów, które przekraczają ich granicę odkształcalności.

W sytuacjach nietypowych przy bardzo grubych płytach, nietypowych obciążeniach lub specyficznych warunkach klimatycznych warto zasięgnąć opinii projektanta konstrukcji. Samodzielne rozwiązywanie problemów z dylatacją w obiektach przemysłowych lub przy dużych powierzchniach mieszkalnych może prowadzić do kosztownych błędów, których naprawa wielokrotnie przekracza wartość oryginalnej inwestycji.
