Forma do płyt betonowych 100x100 cm

Każdy, kto choć raz próbował kupić gotowe płyty betonowe do ogrodu, wie, jak szybko rachunek potrafi wymknąć się spod kontroli — zwłaszcza gdy planujesz wyłożyć większy taras albo podjazd, gdzie metraż liczy się w dziesiątkach sztuk. Forma do płyt betonowych 100x100 to narzędzie, które wywraca tę logikę do góry nogami: zamiast płacić za gotowy produkt, płacisz raz za formę i odlewasz tyle elementów, ile potrzebujesz, z betonu, który sam przygotowujesz pod swoje wymagania. Ale między kupnem plastikowej ramki za kilkanaście złotych a odlewaniem płyt, które naprawdę przetrwają pięć polskich zim bez spękań, leży przepaść techniczna, o której mało kto mówi wprost.

• Wymiary formy do płyt 100x100 cm
• Materiały na formę płyt betonowych 100x100
• Betonowanie w formie do płyt 100x100
• Faktury form do płyt betonowych 100x100
• Konserwacja formy płyt 100x100 cm
• Pytania i odpowiedzi o formach do płyt betonowych 100x100

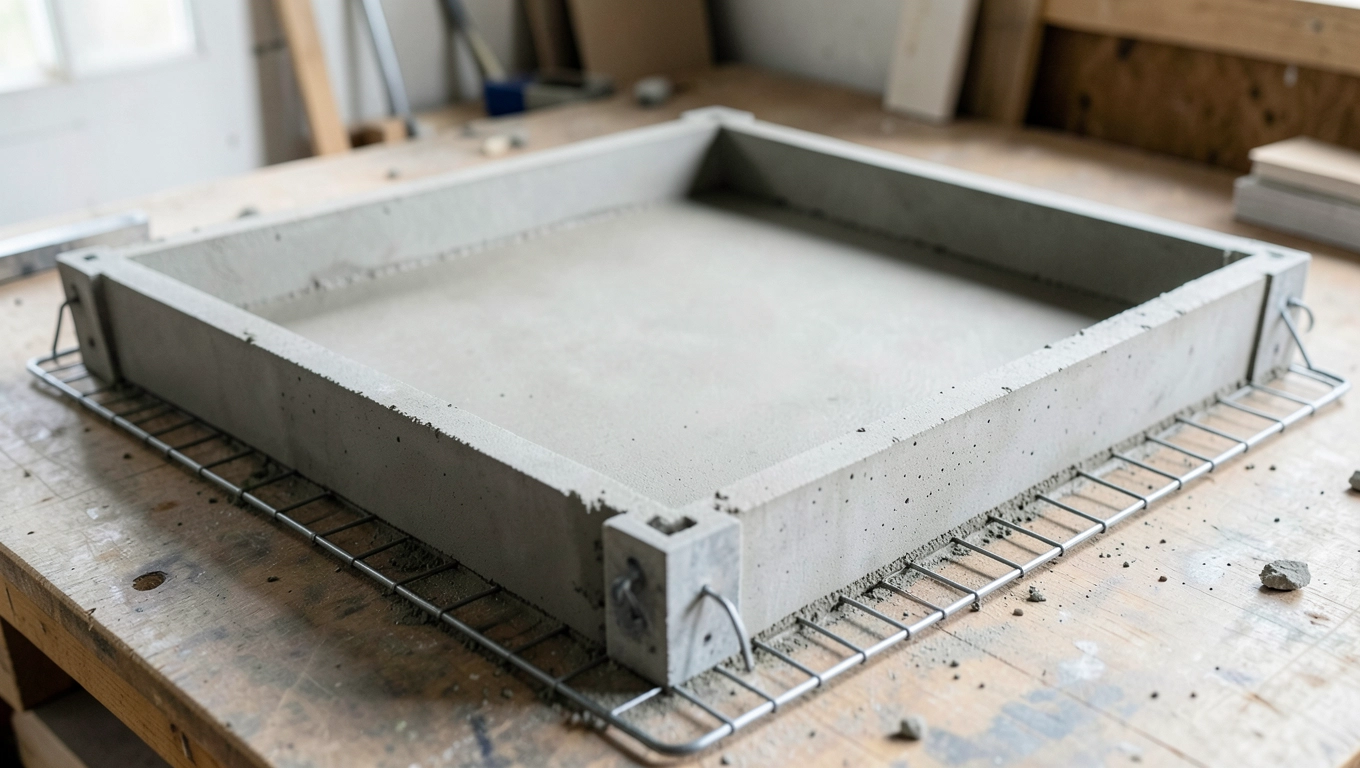

Wymiary formy do płyt 100x100 cm

Format 100×100 cm to jeden z większych standardów w domowym betonowaniu — płyta o takich wymiarach waży po wyschnięciu od 60 do nawet 90 kilogramów, zależnie od grubości i zastosowanego kruszywa. Już sam ten fakt mówi coś istotnego o tym, jak musi być skonstruowana forma: grubość ścianek roboczych powinna wynosić minimum 3-4 mm w przypadku poliuretanu i 4-6 mm dla silikonu, bo cieńszy materiał ugina się pod ciężarem świeżej masy betonowej i deformuje płytę jeszcze przed jej związaniem. Kiedy forma „pracuje" podczas wibroprasowania lub zagęszczania, każdy milimetr odchyłki przekłada się na widoczne falowanie powierzchni gotowego elementu.

Standardowe formy dostępne na rynku oferują wewnętrzną głębokość od 4 do 8 cm, przy czym do ciągów pieszych przyjmuje się minimalną grubość płyty na poziomie 5 cm, a do podjazdów — 7-8 cm. To nie jest kwestia gustu, lecz mechaniki: cieńsza płyta 100×100 cm ma zbyt duży stosunek powierzchni do grubości, przez co pod skupionym obciążeniem (koło samochodu, noga stołu ogrodowego) pęka przy zginaniu, zanim beton zdąży się bronić wytrzymałością na ściskanie. Formy głębsze na 8 cm produkują elementy, które przy prawidłowym zbrojeniu siatką z drutu 4 mm wytrzymują obciążenia rzędu 200-250 kg/m², co wystarcza do większości zastosowań ogrodowych i gastronomii plenerowej.

Rozmiar 100×100 to jednak nie jedyna opcja — i warto rozumieć, jak różne wymiary wpływają na projekt jako całość. Płyty 50×50 cm są lżejsze (15-22 kg), łatwiej je ręcznie przesunąć podczas układania i korygowania poziomu. Płyty 50×100 cm oferują natomiast ciekawy kompromis: mniejsza masa niż pełna setka przy zachowaniu wydłużonego formatu, który nadaje ścieżkom bardziej dynamiczny, architektoniczny rytm. Wybór formatu powinien zawsze wynikać z planowanego wzoru układania i szerokości komunikacji — 100×100 świetnie sprawdza się na kwadratowych placach i tarasach, gdzie pozwala minimalizować liczbę fug i cięć.

Zobacz także: Wielkoformatowe płyty betonowe na podjazd

Istnieje też czysto praktyczna kwestia transportu formy w obrębie działki. Pusta forma 100×100 z twardego poliuretanu waży kilka kilogramów — to drobiazg. Ale wypełniona mokrym betonem staje się obiektem, którego nie przeniesie się bez risku uszkodzenia krawędzi lub rozsypania masy. Profesjonalne rozwiązanie to odlewanie na miejscu docelowym lub na specjalnie wypoziomowanym stole roboczym tuż obok miejsca układania, co skraca dystans przenoszenia do minimum. Fazka 3 mm na rantach formy, którą oferują lepsze produkty, nie jest tu ozdobnikiem — zapobiega odpryskom narożników podczas tego krytycznego momentu przesuwania świeżo odformowanej płyty.

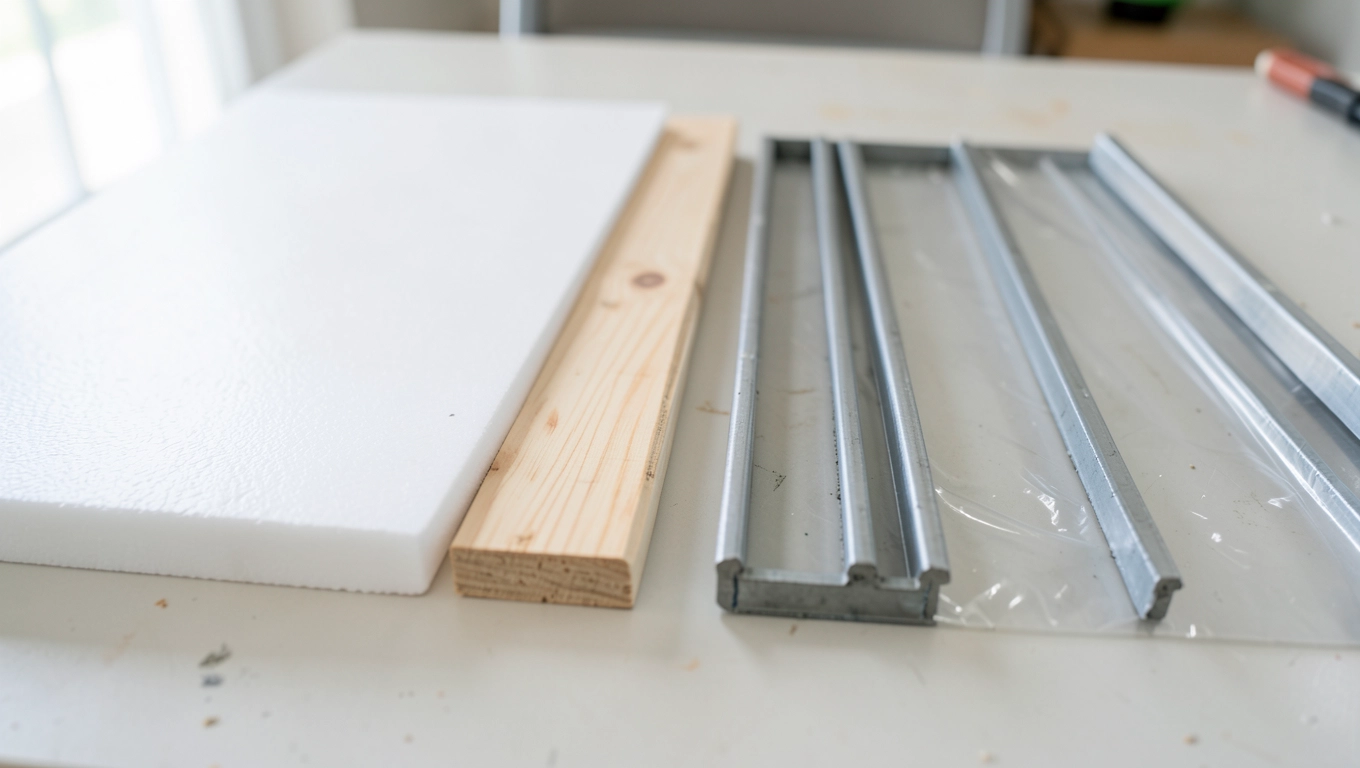

Materiały na formę płyt betonowych 100x100

Rynek oferuje głównie cztery materiały, z których wytwarza się formy do odlewania płyt betonowych, i każdy z nich rządzi się inną fizyką kontaktu z betonem. Najtańsze formy wykonuje się z polistyrenu ekspandowanego lub twardego polipropylenu — te materiały mają niską absorpcję wilgoci i dobrze sprawdzają się przy kilkudziesięciu odlewach, ale ich powierzchnia jest stosunkowo gładka, co ogranicza możliwości teksturowania. Formy silikonowe i poliuretanowe stoją na przeciwnym biegunie: są elastyczne, co ułatwia demontaż nawet przy złożonych fakturach, ale ich produkcja jest droższa, stąd wyższa cena zakupu.

Poliuretan twardy (Shore A 60-80) to materiał, który łączy elastyczność wystarczającą do wyjęcia odlewu z odpornością mechaniczną potrzebną, by forma nie deformowała się pod wieloma sezonami użytkowania. Kluczowa właściwość to odporność na zasadowość cementu — świeży beton ma pH w zakresie 12-13, co przy długim kontakcie niszczy tańsze materiały polimerowe, rozpuszczając ich spoiwa. Poliuretan odporny na zasady zachowuje geometrię i fakturę nawet po 200-500 odlewach, pod warunkiem regularnego stosowania środka antyadhezyjnego. Bez niego cement wiąże chemicznie z powierzchnią formy i każde wyjmowanie płyty niszczy zarówno odlew, jak i formę.

Zobacz także: Forma do płyt betonowych 60x60 – przewodnik

Silikon, szczególnie ten na bazie żywicy RTV-2, oferuje nieco większą elastyczność niż poliuretan, co czyni go niezastąpionym przy fakturach o głębokim reliefie — kamieniu łupanym, desce szalunkowej czy właśnie płomieniowanym granicie. Elastyczność oznacza tu możliwość „ściągnięcia" formy z odlewu jak rękawiczki, bez potrzeby używania narzędzi, które mogłyby uszkodzić krawędzie. Wadą silikonu jest mniejsza odporność na ścieranie ściankami formy podczas wyjmowania twardszych agregatów kruszywowych — ziarna granitu o frakcji 2-4 mm stopniowo zarysowują wewnętrzną powierzchnię, co po kilkuset odlewach zaczyna wpływać na ostrość tekstury.

Plastikowe formy z polipropylenu mają swoje miejsce w segmencie ekonomicznym i przy prostych, gładkich płytach — tu ich ograniczenia nie są odczuwalne. Problem pojawia się, gdy temperatura spada: polipropylen przy -10°C staje się kruchy i pęka przy próbie odginania krawędzi podczas demontażu. Formy silikonowe i poliuretanowe zachowują elastyczność w zakresie od -30°C do +80°C, co ma znaczenie przy odlewaniu wiosną, gdy noce są jeszcze mroźne, a płyty odformowuje się rankiem. Ten szczegół bywa pomijany w opisach produktów, a może decydować o tym, ile form sezonowo zmarnujesz.

Ostatnim materiałem wartym wzmianki jest tworzywo ABS wzmocnione włóknem szklanym — spotykane głównie w droższych formach przemysłowych. Sztywność tego materiału jest jego mocną stroną przy bardzo dużych formatach, bo eliminuje jakiekolwiek ugięcia pod ciężarem betonu. Jednocześnie ta sama sztywność staje się problemem podczas demontażu: odlew musi być wystarczająco mocny (min. 24-48 h sezonowania), zanim można go wyjąć bez ryzyka pęknięcia, bo forma nie „ustąpi" nawet milimetra. Do płyt 100×100 cm, gdzie geometria jest prosta i nie ma podcięć, ABS sprawdza się dobrze — przy fakturach z podciętymi krawędziami lepiej sięgnąć po elastomer.

Zobacz także: Forma do płyt betonowych 100x50 cm

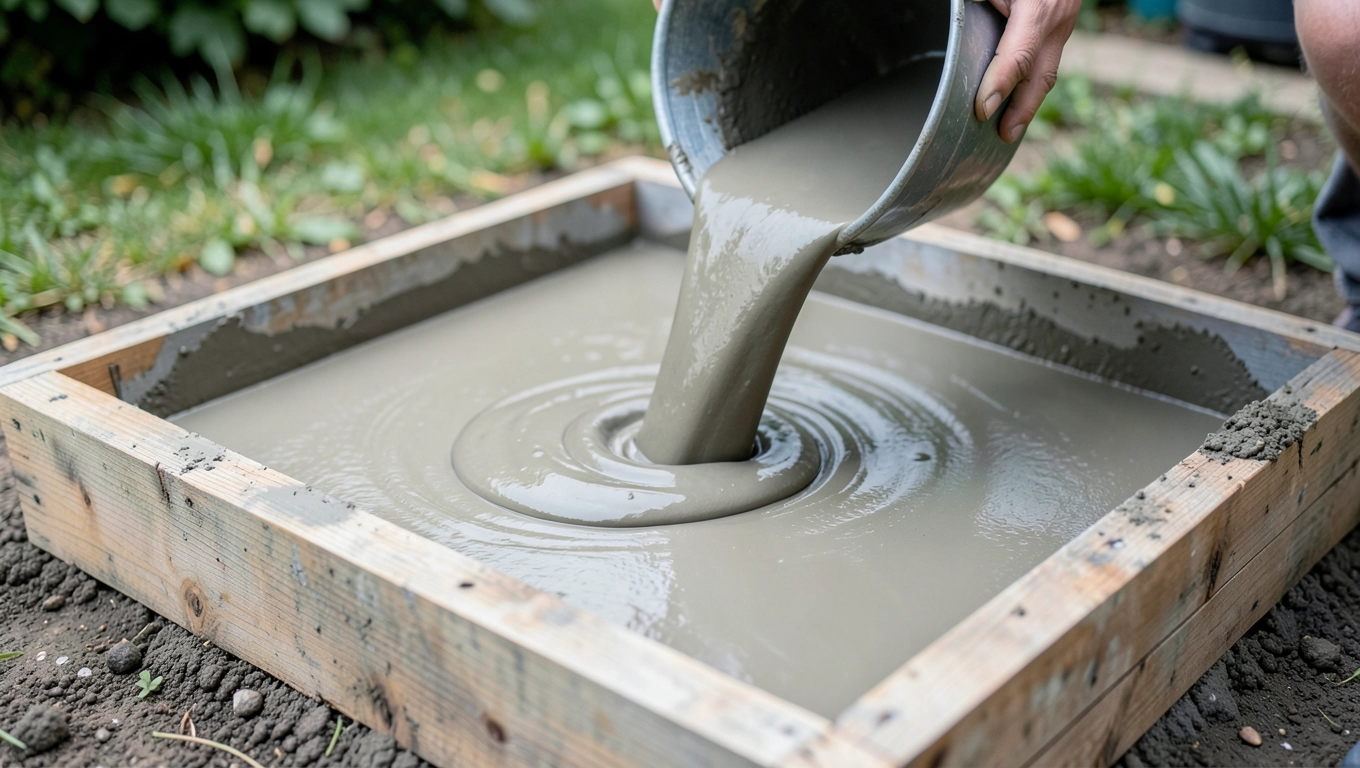

Betonowanie w formie do płyt 100x100

Jakość odlewu zaczyna się od proporcji mieszanki, a te przy płytach ogrodowych różnią się od standardowego betonu konstrukcyjnego w jednym kluczowym aspekcie — zawartości wody. Stosunek wodno-cementowy (w/c) poniżej 0,45 daje beton gęstszy, twardszy i mniej nasiąkliwy, ale trudniejszy do zagęszczenia w formie. Przy w/c 0,55 mieszanka sama opada w naroże formy, lecz płyta po wyschnięciu ma większą porowatość, a po kilku zimach zaczyna się łuszczyć od powierzchni — cykl zamrażania i rozmrażania wody w porach niszczy strukturę cementu mechanicznie, jak miliony miniaturowych klinów rozpierających materiał od środka.

Optymalna mieszanka do płyt ogrodowych 100×100 cm bazuje na cemencie portlandzkim CEM I 42,5 lub CEM II 42,5, kruszywie łamanym frakcji 0-8 mm i dodatkowym plastyfikatorze, który pozwala obniżyć w/c do 0,40-0,42 bez utraty urabialności. Proporcje wagowe: 1 część cementu, 2-2,5 części piasku gruboziarnistego, 2-3 części kruszywa łamanego 4-8 mm, przy czym kruszywo łamane — w odróżnieniu od żwiru otaczanego — ma nieregularną powierzchnię, która mechanicznie zaczepia się o ziarna cementu i tworzy silniejszą matrycę. To różnica między płytą, która zarysowuje się po uderzeniu łopatą, a taką, która brzmi głucho jak kamień.

Przed wlaniem mieszanki forma musi być dokładnie pokryta środkiem antyadhezyjnym — i tu „dokładnie" oznacza każdy milimetr powierzchni, łącznie z narożnikami i fakturą. Środki olejowe (olej rzepakowy, specjalne oleje rozszalunkowe) tworzą warstwę zaporową między cementem a formą, uniemożliwiając wiązanie chemiczne. Zbyt gruba warstwa oleju wchłania się w beton i pozostawia ciemne plamy na powierzchni płyty — to szczególnie widoczne przy płytach kolorowych barwionych pigmentem. Optymalne nanoszenie to cienka warstwa pędzlem malarskim lub gąbką, bez kałuż w zagłębieniach faktury.

Zobacz także: Forma do płyt betonowych 120x60 – beton architektoniczny

Zagęszczanie to etap, który decyduje o tym, czy płyta będzie monolityczna czy porowata. Wibrowanie szpachelką lub wibratororem buławowym przez 30-60 sekund usuwa pęcherzyki powietrza uwięzione między ziarnami kruszywa — bez tego kroku gotowa płyta ma na przekroju widoczne „jaskinie" o średnicy 2-10 mm, które pod obciążeniem cyklicznym stają się punktami inicjacji pęknięć. Alternatywna metoda to kilkakrotne uniesienie formy o 2-3 cm i opuszczenie jej na stół roboczy — uderzenie wywołuje wibrację przekazywaną przez formę do betonu. Metoda mniej precyzyjna, ale wystarczająca przy mieszankach o większej ciekłości.

Czas sezonowania w formie zależy od temperatury otoczenia i użytego cementu, ale bezpieczny minimum to 24 godziny w temperaturze 18-20°C. Przy niższych temperaturach reakcja hydratacji zwalnia wykładniczo — w 10°C czas dojrzewania betonu podwaja się w stosunku do 20°C, a poniżej 5°C praktycznie zatrzymuje. Odformowanie zbyt wcześnie skutkuje uszkodzeniem krawędzi płyty, bo beton ma wtedy wytrzymałość może 20-30% docelowej i pęka przy próbie wyciągnięcia z formy. Nakrycie formy folią polietylenową podczas sezonowania spowalnia odparowanie wody, co pozwala cementowi związać więcej wilgoci i osiągnąć wyższą końcową wytrzymałość.

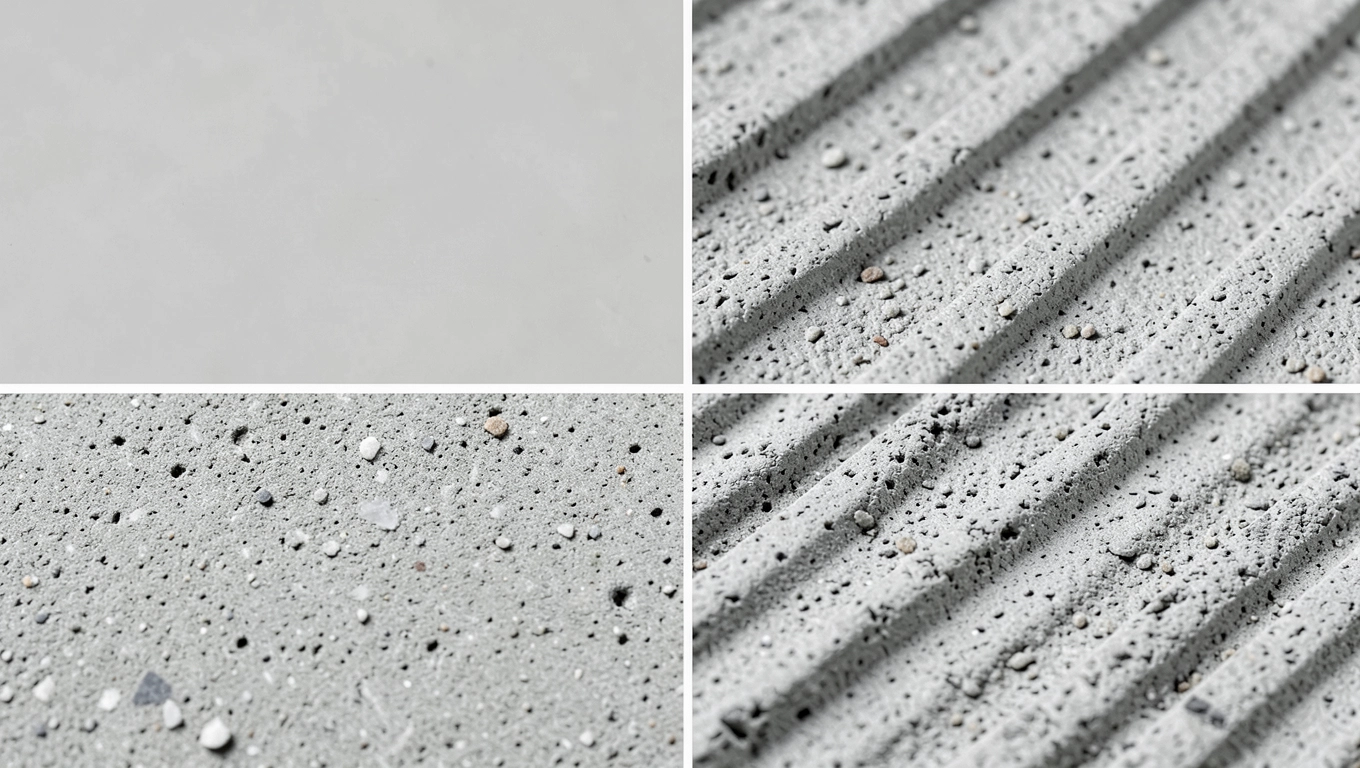

Faktury form do płyt betonowych 100x100

Faktura powierzchni płyty betonowej to nie tylko kwestia estetyki — to parametr techniczny wpływający na trakcję, nasiąkliwość i trwałość. Powierzchnia gładka ma współczynnik tarcia statycznego rzędu 0,3-0,4, co przy mokrym betonie jest wartością niebezpiecznie niską — ślizgającą. Faktura płomieniowanego granitu, czyli powierzchnia z mikrorozerwaniami i wypukłościami o wysokości 0,5-2 mm, podnosi współczynnik tarcia do 0,6-0,8, redukując ryzyko poślizgnięcia nawet na mokrej nawierzchni. To dokładnie ten mechanizm, który stosuje się na płytach lotniskowych i peronach kolejowych — różnica polega tylko na skali.

Płomieniowany granit jako wzorzec faktury nie jest przypadkowym wyborem estetycznym. Naturalna skała po obróbce palnikiem acetylenowo-tlenowym pęka wzdłuż granic kryształów — kwarc, skaleń i mika reagują różnie na szok termiczny, co tworzy charakterystyczną nieregularną ziarnistość. Forma silikonowa wykonana z odlewu tego właśnie kamienia przenosi tę mikrostrukturę na beton z wiernością do dziesiątych milimetra, tworząc płytę, która z metra wygląda jak kamień naturalny, a w dotyku ma tę samą szorstkość. Cena betonu z taką fakturą to ułamek ceny rzeczywistego granitu przy porównywalnym efekcie wizualnym.

Forma do płyt betonowych z fakturą deski szalunkowej to drugi popularny wzorzec — poziome żłobienia o głębokości 1-3 mm i rozstawie 8-15 mm nadają płycie cieplejszy, bardziej organiczny charakter. Ten rodzaj tekstury działa doskonale na tarasach przy drewnianej architekturze, gdzie kamienne faktury mogłyby zbyt mocno kontrastować z otoczeniem. Głębokość rowków jest tu technicznie istotna: przy 1 mm żłobienia zatrzymują wodę atmosferyczną i odprowadzają ją poza strefę chodzenia, przy 3 mm tworzą już mikrokoryto zdolne do odprowadzenia kilku litrów na minutę podczas intensywnego deszczu.

Faktury mozaikowe i geometryczne — imitujące kostkę brukową, cegłę lub płyty kwadratowe w płycie — to kategoria wymagająca form z dokładniejszymi tolerancjami wymiarowymi. Linie podziałów w takich fakturach muszą być ostre i powtarzalne, bo każde rozmycie konturu jest natychmiast widoczne na ułożonej nawierzchni. Formy poliuretanowe mają tu przewagę nad silikonowymi, bo niższy stopień elastyczności przekłada się na mniejsze odkształcenia krawędzi podczas wielokrotnego użycia — silikon po kilkuset odlewach lekko „zaokrągla" ostre narożniki wzoru, co jest akceptowalne przy fakturach organicznych, ale nieestetyczne przy geometrycznych.

Wybierając formę z określoną fakturą, sprawdź głębokość reliefu — producenci często podają go jako „wysokość wypukłości", która powinna wynosić minimum 1,5 mm, by po odformowaniu beton zachował czytelną teksturę. Przy fakturach płytszych niż 1 mm nawet drobne bąbelki powietrza podczas odlewania mogą zatrzeć wzór w newralgicznych miejscach.

Barwienie masy betonowej pigmentami tlenkowymi otwiera przy fakturowanych formach zupełnie nowe możliwości — połączenie faktury granitu z szarym, antracytowym lub terakotowym betonem daje efekt trudny do odróżnienia od kamienia naturalnego na zdjęciach. Pigmenty tlenkowe wchodzą w reakcję z zaczynem cementowym i nie blakoną jak barwniki organiczne — ich trwałość mierzy się dekadami, a nie sezonami. Dawkowanie wynosi zwykle 2-5% masy cementu, przy czym przekroczenie 7-8% zaczyna osłabiać matrycę cementową, bo pigmenty zajmują przestrzeń, którą powinny wypełniać produkty hydratacji. Ten detal pomija większość poradników — a to właśnie on tłumaczy, dlaczego intensywnie zabarwione płyty z najtańszych receptur kruszą się szybciej niż te o stonowanych odcieniach.

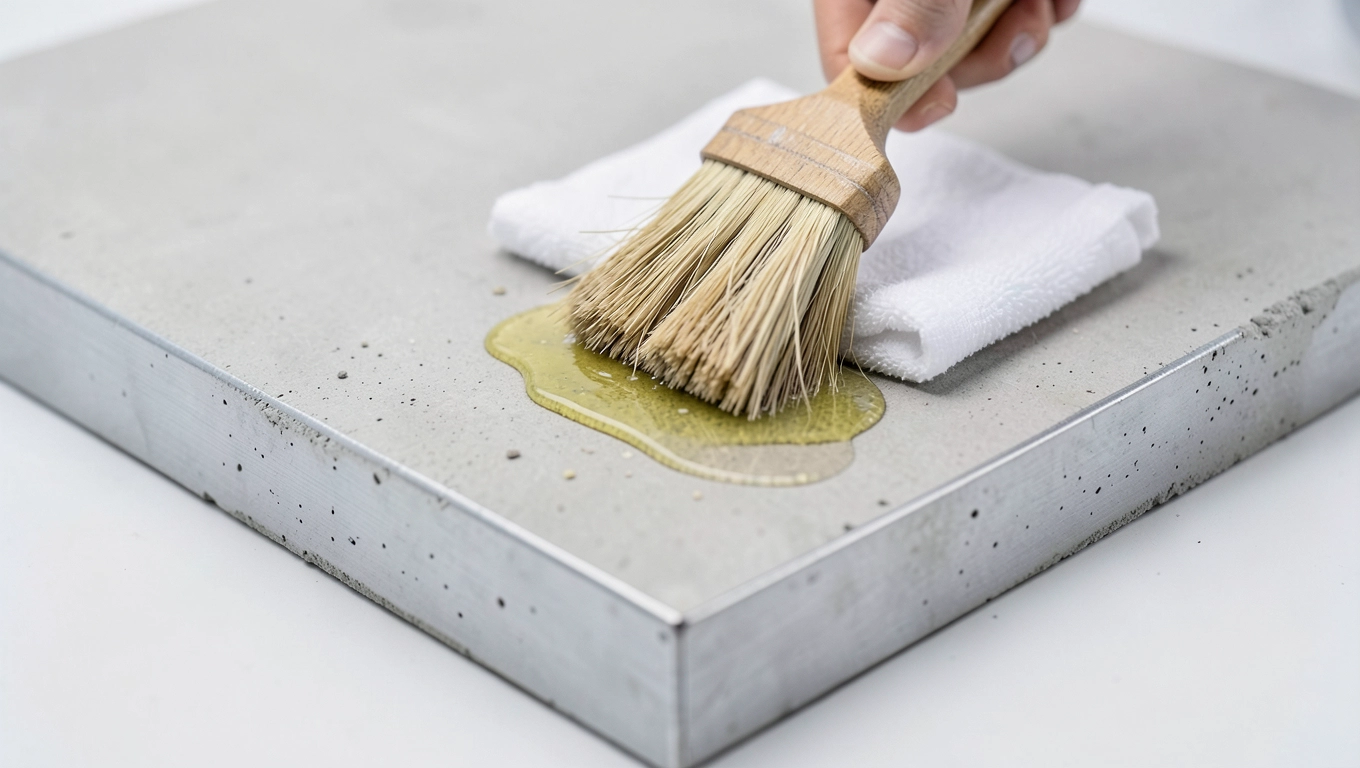

Konserwacja formy płyt 100x100 cm

Forma to inwestycja, której zwrot zależy niemal wyłącznie od tego, jak się z nią obchodzi między odlewami. Pierwsza zasada brzmi: nigdy nie czyść formy metalowym skrobakiem ani drucianą szczotką. Mikrorysy na powierzchni roboczej formy zatrzymują resztki cementu, które z każdym kolejnym odlewem narastają i stopniowo zacierają fakturę — po kilku takich „czyszczeniach" forma z precyzyjną imitacją granitu wygląda jak szara, matowa płyta bez charakteru. Pozostałości betonu usuwa się plastikową szpachelką i ciepłą wodą z dodatkiem octu lub rozcieńczonego kwasu solnego (10% HCl), który rozpuszcza wapienne osady bez ingerencji w poliuretan.

Kwas solny jako środek czyszczący wymaga zachowania proporcji i czasu kontaktu — maksymalnie 2-3 minuty, po których formę trzeba obficie przepłukać wodą. Dłuższy kontakt hydrolizuje wiązania poliuretanowe na powierzchni, co objawia się charakterystycznym matowieniem i lekką klejącą fakturą — formę trudniej wówczas oddzielić od betonu, a naniesiony olej przestaje równomiernie przylegać. Silikon jest nieco bardziej odporny na działanie kwasów, ale i w jego przypadku regularna ekspozycja na środki kwaśne skraca żywotność materiału o 20-30% w stosunku do czyszczenia wyłącznie wodą.

Przechowywanie form poza sezonem to krok często lekceważony, a decydujący o ich stanie na kolejną wiosnę. Ułożone płasko, bez odkształceń, w temperaturze 5-25°C — to minimalne wymagania. Forma silikonowa złożona pod ciężarem innych przedmiotów przez kilka miesięcy plastycznie odkształca się i nie wraca do oryginalnego kształtu, bo silikon ma skończoną odporność na pełzanie przy stałym naprężeniu. Przechowywanie na stojąco eliminuje ten problem całkowicie. Pokrycie formy cienką warstwą oleju przed odłożeniem na zimę zabezpiecza powierzchnię przed wyschniięciem i mikropęknięciami, które powoduje brak plastyfikatora w materiale.

Regularny przegląd formy przed każdym sezonem pozwala wyłapać pęknięcia w narożnikach, które są najczęstszym miejscem zniszczeń mechanicznych. Narożnik formy 100×100 cm przy demontażu pracuje jak dźwignia — nawet lekkie skręcanie formy podczas wyjmowania płyty generuje naprężenia koncentrowane dokładnie w tych punktach. Mikropęknięcie w narożniku oznacza, że beton podczas kolejnego odlewu wnika w szczelinę i klei formę z płytą w tym miejscu trwale. Drobne pęknięcia poliuretanu naprawia się klejem poliuretanowym lub żywicą dwuskładnikową — silikon wymaga specjalnych uszczelniaczy silikonowych, bo standardowe kleje do niego nie przylegają.

Liczba cykli odlewniczych, którą form może wykonać przed wyraźnym pogorszeniem jakości odlewów, wynosi: formy PP (polipropylen) — 50-150 odlewów, formy poliuretanowe — 200-500, formy silikonowe — 300-600, przy zachowaniu opisanych zasad pielęgnacji. Pominięcie środka antyadhezyjnego nawet przy jednym odlewie może skrócić żywotność formy o 30-50 odlewów — cement chemicznie wiążący z polimerem niszczy powierzchnię podczas każdego rozrywania połączenia.

Środki antyadhezyjne to temat, przy którym wiele osób szuka zamienników i odkrywa, że olej rzepakowy z kuchni faktycznie działa — do pewnego stopnia. Zawiera kwasy tłuszczowe, które tworzą warstwę rozdzielającą, ale ma wyższą lepkość niż preparaty profesjonalne i gorzej przenika w głębsze faktury. Po kilkudziesięciu odlewach narastające pozostałości utlenionego oleju tworzą na formie ciemną, lepką powłokę, którą trudno usunąć bez agresywnych rozpuszczalników. Profesjonalne środki rozszalunkowe na bazie emulsji wodnej rozprowadzają się równomierniej, szybciej schnąc i nie pozostawiając śladów na odlewie — różnica kosztów między olejem rzepakowym a specjalistycznym preparatem w przeliczeniu na jeden odlew to dosłownie kilka groszy, a jakość gotowej płyty jest nieporównywalna.

Pytania i odpowiedzi o formach do płyt betonowych 100x100
