Jak zrobić podjazd dla wózków dziecięcych? Oto krok po kroku

Każdy rodzic wie, jak wygląda ta chwila: schodzisz po schodkach z dzieckiem w wózku, jedna ręka blokuje koło, druga desperacko szuka punktu podparcia, a przechodnie omijają cię szerokim łukiem. Problem niskich krawężników, stromo nachylonych podjazdów i braku jakiejkolwiek infrastruktury dostosowanej do wózków dziecięcych dotyczy setek tysięcy polskichrodziców. Rzadko jednak mówi się o tym głośno, bo łatwiej po prostu znieść wózek na rękach. Tymczasem rozwiązanie istnieje, a jego instalacja wcale nie wymaga kosmicznego budżetu ani ekipy budowlanej czekającej trzy miesiące na termin. Wystarczy zrozumieć mechanikę, dobrać właściwe materiały i znać przepisy, które chronią nie tylko osoby niepełnosprawne, ale także rodziców z dziećmi w wózkach.

• Materiały na podjazd dla wózków dziecięcych: stal, aluminium, kraty
• Przygotowanie terenu i pomiary podjazdu krok po kroku
• Montaż modułowej rampy dla wózków dziecięcych
• Bezpieczeństwo i konserwacja podjazdu dla wózków dziecięcych
• Jak zrobić podjazd dla wózków dziecięcych pytania i odpowiedzi

Materiały na podjazd dla wózków dziecięcych: stal, aluminium, kraty

Wybór materiału to pierwsza i najważniejsza decyzja, jaka stoi przed każdym, kto zamierza wykonać podjazd dla wózków dziecięcych we własnym zakresie. Drewno, mimo że wygląda przystępnie i nie wymaga specjalistycznego sprzętu, szybko traci właściwości użytkowe pod wpływem wilgoci, zmiennych temperatur i obciążeń mechanicznych. W ciągu dwóch sezonów deski zaczynają się paczyć, a ich powierzchnia staje się śliska nawet przy niewielkim deszczu. Jeśli więc zależy ci na trwałości liczonej w dekadach, musisz sięgnąć po rozwiązania metalowe.

Stal to materiał o wytrzymałości na rozciąganie rzędu 370-500 MPa w zależności od gatunku, co oznacza, że konstrukcja z profilowanej stali niskowęglowej bez problemu udźwignie obciążenie przekraczające 300 kilogramów. Problem ze stalą stanowi jednak korozja w wilgotnym polskim klimacie niechroniona konstrukcja zaczyna rdzewieć już po pierwszej zimie. Dlatego profesjonalne rozwiązania wykorzystują stal ocynkowaną ogniowo, gdzie warstwa cynku o grubości minimum 50 mikrometrów tworzy efekt katodowej ochrony galwanicznej. Cynk sacrificially ulega utlenianiu zamiast żelaza, chroniąc rdzeń stalowy nawet w miejscach gdzie powłoka została mechanicznie uszkodzona, na przykład w punktach połączeń śrubowych.

Alternatywą jest aluminium metal o gęstości zaledwie 2,7 g/cm³, czyli trzy razy lżejszy od stali, przy zachowaniu znakomitej odporności na korozję dzięki naturalnej warstwie tlenku glinu. Aluminium nie wymaga dodatkowej powłoki ochronnej, co eliminuje koszty konserwacji w perspektywie dwudziestu lat użytkowania. Wytrzymałość stopu aluminium EN AW-6063, powszechnie stosowanego w profili konstrukcyjnych, wynosi około 160 MPa na rozciąganie wystarczająco dla podjazdów o długości do ośmiu metrów i nośności do 200 kilogramów. Przy większych rozpiętościach lub obciążeniach transportowych lepiej sprawdza się stal, która pozwala na większe prześwity konstrukcyjne przy zachowaniu sztywności.

Powiązany temat Jak zrobić podjazd z kruszywa

Trzecim elementem wyposażenia są kraty antypoślizgowe, zwane też kratami serratowanymi. Ich powierzchnia robocza zawiera regularny układ wyżłobień o głębokości od 1,5 do 3 milimetrów, które mechanicznie zwiększają tarcie między podeszwą a kratą. Współczynnik tarcia suchej powierzchni stalowej kraty serratowanej sięga 0,65-0,75, podczas gdy gładka blacha stalowa osiąga zaledwie 0,3-0,4. Różnica jest dramatyczna: na gładkiej powierzchni dziecko w wózku może wprawić koła w poślizg nawet przy niewielkim nachyleniu 5-7 stopni, podczas gdy kraty serratowane utrzymują przyczepność do kątów nachylenia przekraczających 15 stopni. Dodatkową zaletą krat jest fakt, że woda opadowa swobodnie przesiąka przez prześwity, eliminując problem stojącej wilgoci i oblodzenia zimą.

Przy doborze materiałów warto wiedzieć, że norma PN-EN 1090 określa wymagania dla konstrukcji stalowych i aluminiowych w budownictwie, w tym dopuszczalne tolerancje wymiarowe, metody łączenia i klasy wykonania. Dla podjazdów publicznych wymagana jest klasa wykonania EXC 2 lub wyższa, co oznacza między innymi obowiązkowe badania nieniszczące spoin w metodzie ultradźwiękową lub radiograficzną. Dla użytku prywatnego przepisy są łagodniejsze, ale warto stosować te same standardy dla własnego spokoju.

Przygotowanie terenu i pomiary podjazdu krok po kroku

Przed przystąpieniem do jakichkolwiek prac budowlanych należy wykonać dokładną inwentaryzację miejsca instalacji. Chodzi nie tylko o zmierzenie wysokości do pokonania, ale też o ocenę podłoża, dostępności dla narzędzi i ewentualnych przeszkód architektonicznych. Zacznij od zmierzenia różnicy poziomów, którą musisz pokonać. Nie wystarczy znać tylko wysokość stopnia czy krawężnika zmierz także długość dostępnego miejsca na wjazd, szerokość przejścia i sprawdź, czy w żaden sposób nie ogranicza cię rura kanalizacyjna, skrzynka elektryczna czy słup ogłoszeniowy.

Zobacz Jak zrobić podjazd z kamienia

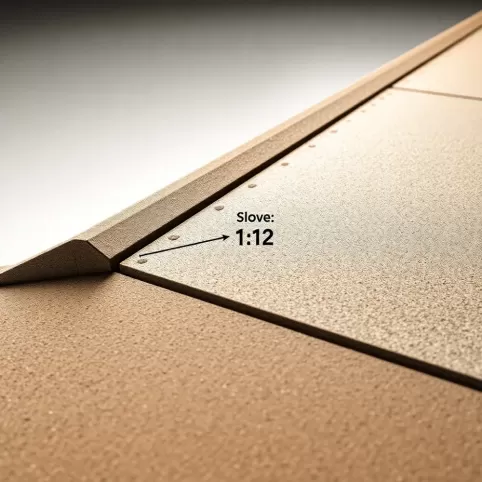

Teoretyczne nachylenie podjazdu dla wózków dziecięcych wynosi maksymalnie 8 procent według norm dostępności, co przy wysokości 30 centymetrów daje długość rampy minimum 3,75 metra. W praktyce dla wózków dziecięcych, które mają mniejsze koła i bardziej zwrotną konstrukcję niż wózki inwalidzkie, można zaakceptować nachylenie do 12-15 procent, ale tylko na krótkich odcinkach. Im dłuższy podjazd, tym mniejsze nachylenie musisz zastosować, bo inaczej pchanie wózka pod górę stanie się fizycznie wyczerpujące. Dziecko śpiące w wózku nie obudzi się oczywiście, ale ty po trzecim razie pokonasz schody zamiast podjazdu.

Podłoże pod konstrukcję musi być stabilne i nośne. Jeśli planujesz podjazd przy wejściu do kamienicy zbudowanej przed 1970 rokiem, istnieje spore prawdopodobieństwo, że fundamenty są wykonane z fragmentów cegieł i gruzu budowlanego zalanych zaprawą wapienną. Takie podłoże może wytrzymać obciążenie statyczne, ale punktowe siły od nóżek rampy mogą je kruszyć. Rozwiązaniem jest wykonanie common foundation w formie płyty żelbetowej o grubości minimum 15 centymetrów, zbrojonej siatką prętów stalowych o średnicy 8 milimetrów w oczkach 15 na 15 centymetrów. Beton klasy C20/25, wylanay na uprzednio zwilżone podłoże, osiągnie pełną wytrzymałość po 28 dniach wiązania.

Nie zapomnij o odwodnieniu. Woda deszczowa spływająca z rampy nie może gromadzić się przy fundamentach budynku ani zamarzać zimą na powierzchni podjazdu. Najprostszym rozwiązaniem jest wykonanie spadku powierzchni rampy w kierunku poprzecznym minimum 2 procent nachylenia wystarczy, żeby woda swobodnie spływała na bok. Jeśli podjazd ma długość przekraczającą pięć metrów, warto przemyśleć system rynien odprowadzających wodę do kanalizacji lub przynajmniej do pobliskiej rabaty ogrodowej.

Polecamy Jak zrobić podjazd na schody

Dla konstrukcji modułowych, które można składać i przestawiać, pomiar musi uwzględniać nie tylko geometrię wjazdu, ale też przestrzeń potrzebną do złożenia rampy. Jeśli planujesz zamontować podjazd składany na ścianę, zmierz odległość od ściany do miejsca, gdzie rampa będzie się rozkładać upewnij się, że w pozycji złożonej konstrukcja nie będzie przeszkadzać w codziennym użytkowaniu chodnika czy przejścia. Modułowa rampa składana za pomocą siłowników hydraulicznych wymaga również dostępu do punktu zasilania, jeśli hydraulika jest wspomagana elektrycznie.

Montaż modułowej rampy dla wózków dziecięcych

Modułowa konstrukcja to najwygodniejsze rozwiązanie dla osób, które nie chcą trwale przekształcać otoczenia lub które planują przeniesienie rampy w inne miejsce w przyszłości. System modułowy składa się z prefabrykowanych segmentów, które łączy się ze sobą za pomocą złączy lub śrub radełkowych. Taka konstrukcja pozwala na dostosowanie długości rampy do aktualnych potrzeb dodanie kolejnego modułu trwa kilka minut, a demontaż całości nie wymaga specjalistycznych narzędzi ani ekipy montażowej.

Montaż zaczyna się od ustawienia nóżek regulacyjnych w docelowym miejscu. Nóżki te, wyposażone w , umożliwiają wyrównanie konstrukcji nawet na nierównym podłożu. Standardowe nóżki mają zakres regulacji wysokości od 5 do 15 centymetrów, ale przy większych nierównościach można zastosować przedłużacze gwintowane sięgające 30 centymetrów. Kluczowe jest, żeby każda nóżka opierała się na stabilnym podłożu jeśli stoisz na miękkiej glebie, podłóż pod nóżkę płytę stalową o wymiarach minimum 20 na 20 centymetrów, która rozłoży obciążenie punktowe na większą powierzchnię.

Po ustawieniu nóżek przychodzi czas na połączenie segmentów. W przypadku konstrukcji wyposażonych w szyny nośne podwójne Profile zamknięte o przekroju 80 na 40 milimetrów łączenie odbywa się za pomocą blaszek łącznych przykręcanych śrubami M10 klasy wytrzymałości 8.8. Dokręcenie śrub wymaga klucza dynamometrycznego ustawionego na moment 45 niutonometrów, co zapewnia wystarczające dociskanie połączenia bez ryzyka zerwania gwintu. Przekroczenie tego momentu przy aluminium może doprowadzić do zerwania gwintu w nakrętce kooperacyjnej wykonanej ze stali nierdzewnej.

Składanie rampy wyposażonej w siłowniki hydrauliczne wymaga podłączenia przewodów wysokociśnieniowych między cylindrami. Siłowniki te, montowane wzdłuż szyn nośnych, generują siłę wspomagającą otwieranie lub zamykanie rampy wystarczy jeden ruch ręki, żeby podjazd o długości trzech metrów złożył się lub rozłożył w ciągu kilkunastu sekund. Ciśnienie robocze w systemie hydraulicznym wynosi zazwyczaj od 150 do 200 barów, co oznacza, że wszystkie połączenia muszą być wykonane z elementów przystosowanych do wysokich ciśnień. Luźne połączenie może prowadzić do wycieku oleju hydraulicznego i utraty funkcjonalności wspomagania.

Po złożeniu całej konstrukcji należy przeprowadzić test obciążeniowy. Norma PN-EN 12717 dla urządzeń dźwigowych nakazuje obciążenie próbne równe 125 procent obciążenia nominalnego, utrzymane przez minimum dziesięć minut. Dla podjazdu o nośności 200 kilogramów oznacza to obciążenie testowe 250 kilogramami rozłożonymi równomiernie na powierzchni roboczej. Jeśli konstrukcja nie wykazuje trwałych odkształceń, nie słychać trzasków ani zgrzytów w połączeniach, a nóżki nie zapadają się w podłoże, podjazd jest gotowy do użytku.

Bezpieczeństwo i konserwacja podjazdu dla wózków dziecięcych

Bezpieczeństwo użytkowania podjazdu determinuje przede wszystkim jego powierzchnia robocza. Kraty antypoślizgowe serratowane eliminują ryzyko poślizgu w zdecydowanej większości warunków atmosferycznych, ale w ekstremalnych sytuacjach intensywny mróz, gołoledź, zalodzona warstwa śniegu nawet najlepsza kratownica może stać się śliska. Dlatego warto wyposażyć podjazd w automatyczny system ogrzewania powierzchni, który wykorzystuje maty grzejne zainstalowane bezpośrednio pod kratami. Taki system, aktywowany czujnikiem temperatury spadającej poniżej trzech stopni Celsjusza, utrzymuje powierzchnię w temperaturze dodatniej i zapobiega lodu. Zużycie energii dla maty o mocy 300 watów na metr kwadratowy przy aktywnościach około czterech godzin dziennie wynosi około 1,2 kilowatogodziny koszt rzędu jednej złotówki przy obecnych cenach energii elektrycznej.

Drugim elementem bezpieczeństwa są poręcze boczne montowane wzdłuż rampy na wysokości 90 centymetrów od powierzchni roboczej. Poręcze muszą być wykonane z materiału o współczynniku przewodności cieplnej na tyle niskim, żeby zimą nie ziębiły dłoni. Stal ocynkowana, choć wytrzymała mechanicznie, ma wysoką przewodność termiczną i zimą staje się nieprzyjemna w dotyku. Lepszym rozwiązaniem jest aluminium lub tworzywo sztuczne wzmacniane włóknem szklanym, które zachowuje temperaturę zbliżoną do otoczenia i nie sprawia wrażenia zimnego nawet przy minusowych temperaturach.

Konserwacja podjazdu modułowego jest znacznie prostsza niż konstrukcji monolitycznej. Kraty antypoślizgowe można zdjąć i umyć pod ciśnieniem bez konieczności demontażu całej rampy. Zaleca się przeprowadzać taki przegląd czyszczący przynajmniej dwa razy do roku przed sezonem zimowym i po jego zakończeniu. Podczas przeglądu należy sprawdzić stan połączeń śrubowych, dokręcić ewentualnie poluzowane elementy i ocenić stan powłoki antykorozyjnej na elementach stalowych. Jakiekolwiek ogniska korozji należy natychmiast zabezpieczyć farbą cynkową w sprayu, żeby zapobiec dalszemu rozprzestrzenianiu się rdzy.

Siłowniki hydrauliczne wymagają okresowej wymiany oleju i sprawdzenia szczelności układu. W warunkach normalnej eksploatacji około trzech cykli dziennie okres między przeglądami technicznymi wynosi trzy lata. Przy częstszym użytkowaniu, na przykład w miejscach publicznych, termin przeglądu skraca się do dwóch lat. Wszystkie prace konserwacyjne przy układzie hydraulicznym muszą być wykonywane przez osobę z odpowiednimi kwalifikacjami z zakresu hydrauliki siłowej, ponieważ niewłaściwie odpowietrzony układ może doprowadzić do gwałtownego ruchu cylindra i zagrożenia dla użytkowników.

Wreszcie, elementem często pomijanym jest oświetlenie podjazdu. Zgodnie z wymogami dostępności, ciągi komunikacyjne powinny być oświetlone natężeniem minimum 100 luksów na poziomie powierzchni użytkowej. W przypadku podjazdów zlokalizowanych w miejscach o utrudnionym dostępie światła dziennego przejścia między budynkami, wejścia od strony północnej konieczne jest zainstalowanie opraw LED o mocy minimum 15 watów na metr bieżący rampy. Nowoczesne oprawy LED zużywają o 70 procent mniej energii niż tradycyjne halogeny, a ich trwałość sięga pięćdziesięciu tysięcy godzin, co przy średnim użytkowaniu czterech godzin dziennie przekłada się na ponad trzydzieści lat bez wymiany źródła światła.

Koszty wykonania podjazdu dla wózków dziecięcych zależą od wybranych materiałów, długości konstrukcji i stopnia skomplikowania instalacji. Najprostszy podjazd modułowy o długości dwóch metrów, wykonany ze stali ocynkowanej z kratami antypoślizgowymi, kosztuje około 1200-1800 PLN z montażem. Wersja aluminiowa o podobnych parametrach to wydatek rzędu 1500-2200 PLN. Systemy z siłownikami hydraulicznymi i ogrzewaniem powierzchniowym zaczynają się od 3500 PLN za podstawową konfigurację i mogą sięgać 8000 PLN przy najbardziej rozbudowanych wariantach z pełnym wyposażeniem dodatkowym.

Jeśli szukasz rozwiązania szytego na miarę twoich potrzeb konkretnej długości, określonego obciążenia, specyficznego miejsca montażu skontaktuj się w celu omówienia szczegółów. Każda instalacja jest inna, a indywidualne dopasowanie konstrukcji do warunków terenowych to klucz do bezproblemowego użytkowania przez długie lata. Podjazd dla wózków dziecięcych to nie luksus, tylko praktyczna odpowiedź na realny problem, który dotyka milionów polskich rodziców codziennie.

Jak zrobić podjazd dla wózków dziecięcych pytania i odpowiedzi
