Jaki napęd do bramy dwuskrzydłowej wybrać? Poradnik 2026

Wybór odpowiedniego napędu do bramy dwuskrzydłowej to decyzja, która determinuje komfort codziennego życia przez lata. Źle dobrany siłownik oznacza ciągłe problemy: piski przy otwieraniu, wolne zamykanie pod wiatr, awarie w mroźne poranki. Tymczasem właściwie dopasowany mechanizm działa bezszelestnie, bez względu na warunki pogodowe. Zanim wydasz kilka tysięcy złotych, warto zrozumieć, jak fizyka ruchu skrzydła łączy się z parametrami silnika bo to właśnie ta wiedza oddziela świadomy zakup od loterii.

• Dopasowanie napędu do szerokości i masy skrzydła dwuskrzydłowej bramy
• Typy napędów do bram dwuskrzydłowych: siłownik, przekładnia, hydraulika
• Wpływ częstotliwości użytkowania na wybór napędu do bramy skrzydłowej
• Montaż napędu na wąskich i szerokich słupkach praktyczne wskazówki
• Pytania i odpowiedzi dotyczące wyboru napędu do bramy dwuskrzydłowej

Dopasowanie napędu do szerokości i masy skrzydła dwuskrzydłowej bramy

Szerokość skrzydła to parametr, który w pierwszej kolejności determinuje wymaganą moc silnika. Bramy dwuskrzydłowe produkowane są standardowo w przedziale od 1,5 do 5 metrów na skrzydło, przy czym każdy dodatkowy metr zwiększa obciążenie zawiasów i moment gnący ramy. Dla skrzydeł do 2,5 metra wystarczający jest napęd o sile ciągu rzędu 250-400 N. Przekroczenie tej granicy wymaga jednostek generujących co najmniej 600 N inaczej podmuch wiatru będzie spowalniał ruch lub powodował odkształcenia prowadnic.

Masa skrzydła wpływa na dobór momentu obrotowego w sposób geometryczny. Skrzydło o masie 80 kg na standardowych zawiasach wymaga innego napędu niż identyczne wagowo skrzydło zamontowane na zawiasach wzmocnionych z głębszym osadzeniem. Wynika to z faktu, że moment obrotowy potrzebny do pokonania tarcia w zawiasie rośnie wraz z odległością punktu obrotu od płaszczyzny bramy. Praktycznie oznacza to, że przy głębokości osadzenia zawiasu przekraczającej 30 mm należy planować zapas mocy rzędu 20-30% w stosunku do wartości obliczonej wyłącznie na podstawie masy.

Powierzchnia przewiewna skrzydła stanowi trzeci czynnik, który wiele osób pomija. Przy bramie o wymiarach 4×2 metry i standardowej kratce wentylacyjnej obciążenie wiatrem może sięgać 120 kg/m² a więc tyle, ile waży całe skrzydło. Napęd dobierany wyłącznie pod kątem masy skrzydła będzie w takich warunkach pracował na granicy możliwości, generując przegrzewanie silnika i skracając żywotność przekładni. Dobrym wskaźnikiem jest tutaj współczynnik zapasu mocy profesjonalni monterzy zalecają, by siła ciągu napędu była minimum 1,5 raza większa niż wymagana do samego tylko przesunięcia skrzydła.

W praktyce oznacza to konkretne wartości liczbowe: dla bramy 2-metrowej o masie do 120 kg wystarczy napęd z momentem obrotowym 150 Nm. Skrzydło 4-metrowe ważące powyżej 200 kg wymaga już jednostek 350-400 Nm. Warto przy tym pamiętać, że podawane przez producentów wartości siły ciągu odnoszą się do idealnych warunków przy temperaturze poniżej zera lepkość smaru w przekładni rośnie, a realna siła może spaść o 15-20%.

Dla ułatwienia doboru można posłużyć się uproszczonym wzorem: wymagany moment obrotowy [Nm] = masa skrzydła [kg] × przyspieszenie grawitacyjne [9,81] × odległość od zawiasu do punktu mocowania siłownika [m] × współczynnik tarcia. Współczynnik tarcia dla standardowych zawiasów gumowych wynosi około 0,3-0,4, natomiast dla zawiasów ślizgowych z tworzywa może spaść do 0,15.

Typy napędów do bram dwuskrzydłowych: siłownik, przekładnia, hydraulika

Napędy linearne, potocznie nazywane siłownikami śrubowymi, stanowią najpopularniejszą kategorię na rynku automatyki do bram dwuskrzydłowych. Ich zasada działania opiera się na zamianie ruchu obrotowego silnika na ruch posuwisty poprzez przekładnię śrubową. Tego typu jednostki charakteryzują się kompaktową budową, cichą pracą i relatywnie niską ceną zakupu. Siłowniki montowane są bezpośrednio do słupka i skrzydła wymagają jedynie około 8-12 cm wolnej przestrzeni na zawiasie. Minusem jest wrażliwość na odkształcenia ramy: jeśli skrzydło pracuje podczas otwierania, siłownik linearny może zacząć hałasować lub przestanie się wysuwać równomiernie.

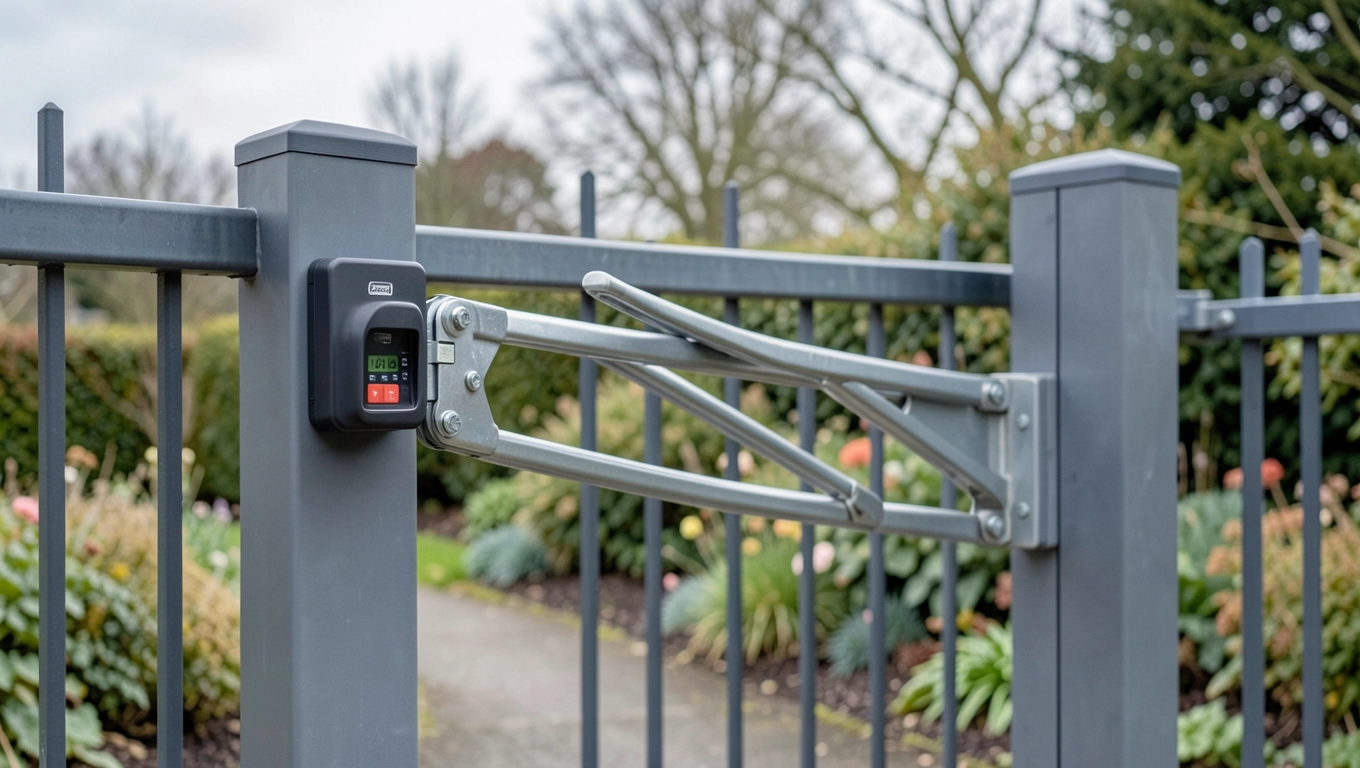

Napędy z przekładnią kątową, określane też jako systemy ramieniowe lub przegubowe, wykorzystują ramię obrotowe mocowane do słupka w jednym punkcie i do skrzydła w drugim. Taka geometria pozwala na obsługę szerokich skrzydeł montowanych na słupkach o znacznej głębokości osadzenia. Przekładnie zębate zapewniają wysoką trwałość, jednak generują więcej hałasu niż siłowniki śrubowe. Wersje z obudową aluminiową dobrze znoszą warunki atmosferyczne, natomiast modele z tworzywem sztucznym są lżejsze, ale mniej odporne na uderzenia mechaniczne.

Układy hydrauliczne to rozwiązanie reserved dla skrzydeł o masie przekraczającej 300 kg lub szerokości powyżej 5 metrów. Hydroelektryczne siłowniki oferują najwyższy moment obrotowy przy najmniejszym poborze prądu to technologia stosowana w przemyśle i obiektach użyteczności publicznej. W warunkach domowych ich instalacja bywa nieuzasadniona ekonomicznie ze względu na cenę jednostki i konieczność wykonania fundamentów pod agregat hydrauliczny. Co istotne, układy hydrauliczne wymagają okresowych przeglądów uszczelnień co 2-3 lata w zależności od intensywności eksploatacji.

Przy wyborze typu napędu warto również zwrócić uwagę na napięcie zasilania. Wersje 230V AC to standard rynkowy, charakteryzujące się prostą instalacją i brakiem konieczności prowadzenia dodatkowej linii energetycznej. Jednostki 24V DC wymagają transformatora, ale oferują wyższe bezpieczeństwo w razie awarii zasilania możliwe jest awaryjne ręczne otwarcie bez ryzyka zablokowania mechanizmu. Dodatkowo niższe napięcie pracy zmniejsza ryzyko porażenia podczas konserwacji.

Każdy typ napędu ma swoje idealne zastosowanie i ściśle określone granice. Siłownik śrubowy sprawdza się przy bramach do 250 kg i 4 metrów szerokości. Przekładnia kątowa obsłuży skrzydła do 350 kg przy praktycznie dowolnej szerokości. Hydraulika jest jedynym rozsądnym wyborem przy masach przekraczających 400 kg. Przekroczenie tychwidełek oznacza przyspieszone zużycie componentów i ryzyko awarii w najmniej oczekiwanym momencie.

Wpływ częstotliwości użytkowania na wybór napędu do bramy skrzydłowej

Częstotliwość otwierania to parametr, który wiele osób bagatelizuje podczas pierwszej rozmowy z dostawcą automatyki. Tymczasem intensywność cykli dziennych bezpośrednio przekłada się na trwałość silnika i wymagania dotyczące termicznej obudowy. Standardowy napęd domowy projektowany jest na około 15-20 cykli na dobę, przy czym cykl oznacza pełne otwarcie i zamknięcie jednego skrzydła. Przekroczenie tej wartości prowadzi do przegrzewania uzwojeń i degradacji smaru w przekładni.

Dla posesji z kilkoma samochodami lub firm prowadzących działalność wymagającą częstego wjazdu i wyjazdu dedykowane są napędy przemysłowe. Ich konstrukcja zakłada pracy ciągłą przy 50-80 cyklach na dobę, co wymaga zastosowania silników o większej mocy ciągłej i obudów o podwyższonej odporności termicznej. Różnica w cenie między napędem domowym a przemysłowym potrafi sięgać 40-60%, jednak w kontekście amortyzacji kosztów przez wiele lat eksploatacji ta premia bywa uzasadniona.

Istotny jest również wzorzec czasowy użytkowania. Dom jednorodzinny, w którym rano rodzina wyjeżdża, a wieczorem wraca, generuje raptem kilka cykli dziennie choć w weekendy obciążenie może wzrosnąć dwukrotnie. Parking firmowy z 50 samochodami wjazd dzieninnie obsługuje 100 cykli i to właśnie dla takich warunków projektowane są napędy serii Heavy Duty z chłodzeniem pasywnym obudowy.

Obliczając roczne obciążenie napędu, warto posłużyć się prostym rachunkiem: przy 20 cyklach dziennie przez 365 dni silnik wykonuje 7300 pełnych cykli rocznie. Typowa trwałość uzwojeń silnika w warunkach optymalnych to około 50 000 cykli a więc napęd domowy wystarczy na blisko 7 lat intensywnej eksploatacji. Zaniżenie parametrów prowadzi do skrócenia tego okresu do 2-3 lat, co przy kosztach wymiany całego zespołu napędowego nie jest ekonomiczne.

Warto również wiedzieć, że nowoczesne napędy wyposażone w moduły sofstart czyli łagodnego rozruchu znacząco redukują szczytowe obciążenie termiczne. Zamiast gwałtownego skoku prądu przy starcie, silnik rozpędza skrzydło stopniowo, zużywając mniej energii i generując mniej ciepła. Dla bram o regularnym użytkowaniu funkcja ta potrafi przedłużyć żywotność jednostki o 30-40%.

Montaż napędu na wąskich i szerokich słupkach praktyczne wskazówki

Słupki o szerokości do 10 cm wymagają zastosowania napędów z kompaktowym uchwytem lub specjalnych adaptacji montażowych. W tym przypadku sprawdzają się siłowniki z płaskim wysięgnikiem, które nie wymagają dużej przestrzeni do cofnięcia ramienia przy pełnym otwarciu. Montaż na wąskim słupku wyklucza stosowanie napędów przegubowych, których punkt obrotu nie zmieści się wzdłuż szerokości podpory.

Szerokie słupki, przekraczające 20 cm głębokości, otwierają możliwość zastosowania napędów ramieniowych. Ich geometria pozwala na przeniesienie siły wzdłuż dłuższej osi, co zmniejsza obciążenie zawiasu punktowego. Przy montażu na takich podporach kluczowe jest zachowanie prawidłowego kąta między ramieniem a płaszczyzną skrzydła odchylenie przekraczające 5° skutkuje nierównomiernym rozkładem sił i przyspieszonym zużyciem prowadnic.

Fundamenty pod napęd należy projektować z uwzględnieniem strefy przemarzania. W polskich warunkach klimatycznych głębokość ta wynosi od 80 cm na zachodzie kraju do 120 cm na wschodnich rubieżach. Niezamrożony fundament eliminuje ryzyko wypychania elementów mocujących podczas zimowych cykli zamiany stanu skupienia wody w gruncie. Beton klasy minimum B20 zbrojony prętami fi 12 mm zapewnia stabilność przez dekady.

Odporność na warunki atmosferyczne to aspekt, który bezpośrednio determinuje niezawodność w polskim klimacie. klasy IP54 to absolutne minimum dla instalacji zewnętrznej chroni przed kurzem i zachlapaniem ze wszystkich kierunków. W rejonach o intensywnych opadach lub narażonych na zasolenie (strefa nadmorska) warto rozważyć klasę IP65. zakres temperaturowy pracy w granicach -30°C do +60°C powinien obejmować ekstremalne warunki, jakie mogą wystąpić w danym regionie dane z Instytutu Meteorologii i Gospodarki Wodnej wskazują na historyczne minima rzędu -32°C w okolicach Suwałk.

Integracja z systemami Smart Home wymaga weryfikacji kompatybilności protokołów komunikacyjnych. Popularne systemy wykorzystują magistralę RS485, protokół Bus lub moduły radiowe 433 MHz. Przed zakupem warto sprawdzić, czy wybrany napęd oferuje dedykowane wejścia do podłączenia czujników bezpieczeństwa, fotokomórek i pętli indukcyjnych wykrywających pojazdy. Brak takich możliwości eliminuje rozbudowę systemu w przyszłości.

Przed zakupem napędu koniecznie zmierz dokładnie głębokość osadzenia zawiasów i odległość od krawędzi skrzydła do płaszczyzny słupka. Błąd rzędu 2 cm potrafi wykluczyć połowy dostępnych modeli lub zmusić do kosztownych przeróbek konstrukcji bramy.

Zgodnie z normą PN-EN 12453 wszystkie automatycznie sterowane bramy wjazdowe muszą być wyposażone w co najmniej jeden aktywny system bezpieczeństwa fotokomórki lub listwę krawędziową zapobiegający uderzeniu w przeszkodę podczas zamykania.
