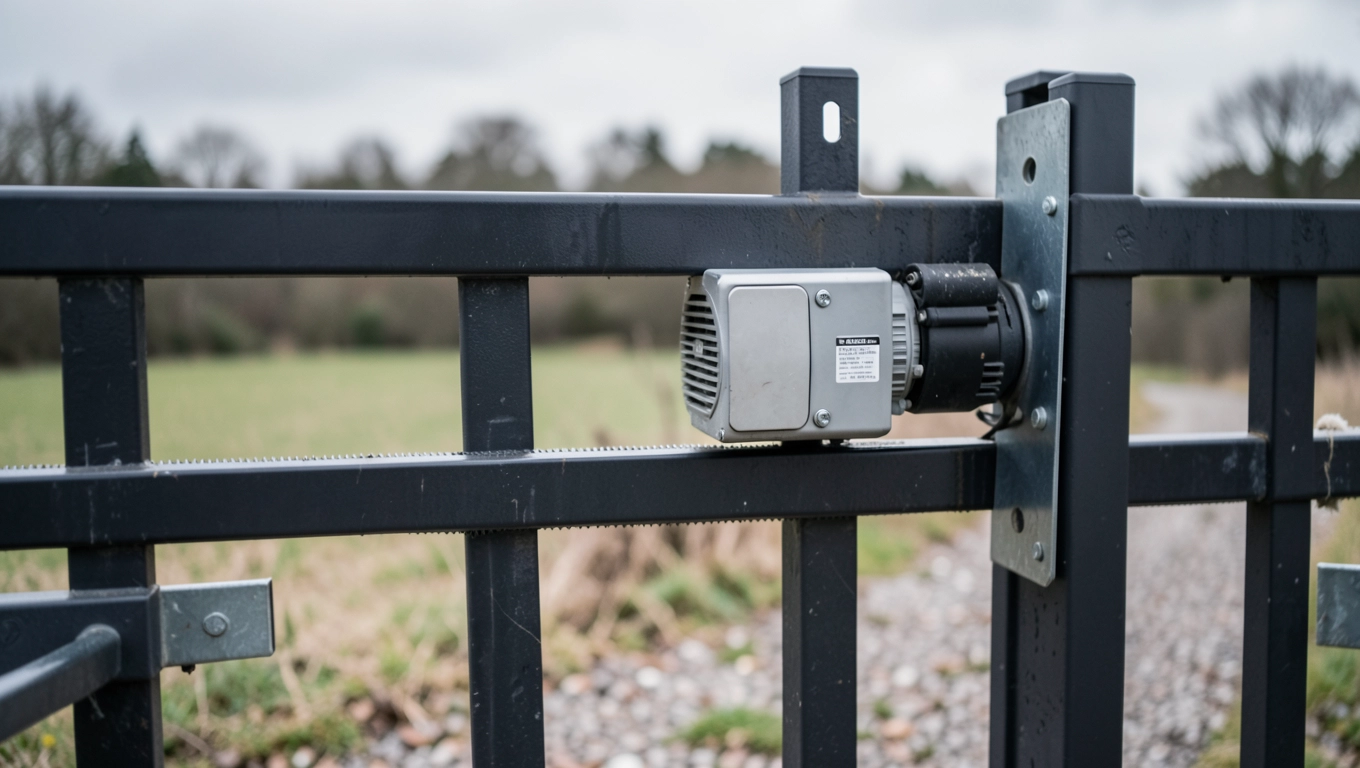

Automat do bramy przesuwnej zamontujesz sam w jeden dzień

Brama przesuwna cięższa niż myślisz, napęd tańszy niż oferta ekipy, a sam montaż automatyki do bramy przesuwnej zajmuje jeden długi dzień roboty jeśli wiesz, gdzie kopać fundament, jak dobrać moc silnika i czym różni się listwa nylonowa od stalowej w realnym użytkowaniu. W tym tekście dostajesz konkretne wymiary, przekroje kabli, schemat podłączenia i listę narzędzi, które pozwalają zrezygnować z fachowca i zaoszczędzić od 1500 do 3000 zł. Bez lania wody, bez ogólników, za to z fizyką procesu i dziesięcioma błędami, przez które napęd pada po pierwszej zimie.

• Narzędzia i materiały, bez których nie ruszysz
• Fundament i kotwy pod napęd wymiary, które musisz znać
• Dobór napędu do wagi bramy przesuwnej
• Listwa zębata metal czy nylon
• Przygotowanie instalacji elektrycznej
• Montaż mechaniczny napędu
• Podłączenie elektryczne i uruchomienie automatu
• 10 najczęstszych błędów i jak ich uniknąć
• FAQ krótkie

Narzędzia i materiały, bez których nie ruszysz

Zanim pojedziesz do marketu budowlanego, wydrukuj listę i odhaczaj długopisem. Pominięcie pozornie drobnego elementu, jak peszel czy kołki chemiczne, wydłuża montaż o cały dzień, bo wracasz po brakującą część w środku pracy.

Checklist zakupowa

• Wiertarka udarowa SDS-plus z wiertłami 12 i 16 mm do betonu
• Klucze płasko-oczkowe 10, 13, 17 mm
• Poziomica 60 cm, miara zwijana, ołówek traserski
• Peszel fi 25 mm, długość około 8 m (z zapasem 1,5 m)
• Przewód YDYp 3x1,5 mm² (zasilanie 230 V) oraz 2x0,75 mm² (fotokomórki, lampa)
• Kołki chemiczne M12 z tulejami sitowymi, minimum 4 sztuki
• Kołki rozporowe 8x40 mm do mocowania skrzynki napędu
• Taśma izolacyjna, koszulki termokurczliwe, złączki Wago 221

Tabela narzędzi zastosowanie i orientacyjna cena

Wynajem wiertarki SDS-plus to około 80 zł za dobę w wielu wypożyczalniach sprzętu budowlanego. Jeśli nie planujesz kolejnych remontów, wynajem bije zakup ceną.

Fundament i kotwy pod napęd wymiary, które musisz znać

Fundament pod napęd bramy przesuwnej to nie ozdoba. Betonowy blok przejmuje moment obrotowy od listwy zębatej i przenosi go na grunt jeśli ma za małą masę, napęd będzie drgał, a kotwy wyrwie przy pierwszym mrozie.

Minimalne wymiary bloku

60 x 40 x 40 cm to absolutne minimum dla bramy o masie do 600 kg. Dla cięższych skrzydeł, powyżej 1000 kg, wymiar rośnie do 80 x 50 x 50 cm. Głębokość posadowienia poniżej strefy przemarzania, która w centralnej Polsce wynosi 1,0-1,2 m, eliminuje ryzyko wysadzania fundamentu przez zamarzającą wodę.

Rozmieszczenie kotew

Cztery pręty gwintowane M12 zatopione w betonie na głębokość 25 cm wystają ponad powierzchnię na 4-5 cm. Rozstaw kotew musi odpowiadać płycie montażowej napędu zazwyczaj 200 x 200 mm lub 250 x 250 mm. Przed zalaniem sprawdź szablonem z papieru, czy otwory pokrywają się z tymi w stopie silnika.

Czas wiązania betonu

Pełną wytrzymałość (C20/25) beton osiąga po 28 dniach, ale montaż napędu można rozpocząć po 7 dniach od zalania, gdy osiągnie około 60% wytrzymałości. Po tym czasie kotwy trzymają pewnie, a masa bloku (ok. 100-160 kg) gwarantuje stabilność.

Przed zalaniem betonu przeciągnij peszel przez szalunek suchy fundament bez peszla oznacza kucie świeżego betonu lub prowadzenie kabli po powierzchni, co nie spełnia normy PN-HD 60364.

Dobór napędu do wagi bramy przesuwnej

Niedowymiarowy napęd grzeje się przy każdym cyklu i pada po dwóch sezonach. Przewymiarowany pobiera niepotrzebnie prąd i kosztuje więcej przy zakupie. Trafienie w środek wymaga znajomości masy skrzydła.

Tabela doboru mocy

Masa pustej ramy stalowej 40x60x3 mm przy świetle 5 m wynosi około 80-120 kg. Do tego dochodzi wypełnienie blacha trapezowa waży 4-6 kg/m², drewno 15-20 kg/m², a lity panel stalowy nawet 25-35 kg/m². Brama z drewnem na ramie 5 m może więc ważyć 300-450 kg, a z litym panelem przekroczyć 600 kg bez problemu.

Kiedy nie stosować napędu 250 W

Przy bramach dłuższych niż 6 m lub z litym wypełnieniem (pełna blacha, drewniane deski bez prześwitów) silnik 250 W nie podoła. Powierzchnia boczna działa jak żagiel przy wietrze, a moment rozruchowy potrzebny do ruszenia 500 kg przekracza możliwości małych jednostek.

Listwa zębata metal czy nylon

Listwa zębata to element, po którym jeździ koło napędu. Jej materiał wpływa na hałas, trwałość i cenę. Wybór pozornie prosty w praktyce decyzja zmienia komfort użytkowania na lata.

Porównanie materiałów

Listwa nylonowa sprawdza się przy bramach do 400 kg, krótkich cyklach pracy (garaż domowy, kilkanaście otwarć dziennie) i tam, gdzie hałas przeszkadza sąsiadom. Stalowa wygrywa przy bramach ciężkich, intensywnym użytkowaniu i montażu w miejscach narażonych na uszkodzenia mechaniczne.

Luz między zębatką a listwą

2 mm to optymalny luz montażowy mierzony szczelinomierzem. Mniejszy luz powoduje tarcie i szybsze zużycie zębów, większy powoduje hałas i stuki przy ruszaniu. Luz reguluje się przesuwając listwę na uchwytach nie podkładkami pod napęd.

Przygotowanie instalacji elektrycznej

Napęd potrzebuje dwóch obwodów: zasilania 230 V i sterowania niskonapięciowego 24 V dla fotokomórek oraz lampy. Pominięcie rozdzielenia napięć grozi zakłóceniami i fałszywymi alarmami zabezpieczeń.

Przekroje kabli i peszel

Przewód YDYp 3x1,5 mm² prowadzony w peszlu fi 25 mm wystarcza dla napędów o mocy do 700 W przy odległości do 20 m od rozdzielni. Dla dłuższych tras przekrój rośnie do 2,5 mm², bo spadek napięcia powyżej 5% powoduje, że silnik traci moment rozruchowy.

Fotokomórki i lampa wymagają przewodu 2x0,75 mm² w osobnym peszlu. Łączenie niskiego napięcia z siecią 230 V w jednym peszlu narusza normę PN-HD 60364 i utrudnia diagnostykę usterek.

Zapas kabla i rozdzielnia

W każdym punkcie przyłączeniowym zostaw 1,5 m zapasu. Skrócenie kabla w trakcie montażu jest proste, przedłużanie już nie wymaga złączek lub wymiany odcinka. W rozdzielni dedykowany wyłącznik nadprądowy B10 A oraz wyłącznik różnicowo-prądowy 30 mA stanowią obowiązkowe zabezpieczenie porażeniowe.

Wyłącznik różnicowo-prądowy 30 mA to wymóg normy PN-HD 60364-4-41 dla obwodów w strefie zewnętrznej. Bez niego ubezpieczyciel odmówi wypłaty po pożarze lub wypadku.

Montaż mechaniczny napędu

Po stwardnieniu betonu (minimum 7 dni) ustawiasz napęd na kotwach i dokręcasz momentem 45-55 Nm. Niedokręcenie skutkuje drganiami przenoszonymi na listwę, aż koło zębate zacznie ją wyrywać z uchwytów.

Kolejność dokręcania

Najpierw nakrętki dolne (przy fundamencie) napęd stabilizuje się na kotwach. Potem górne, naprzemiennie po przekątnej, w trzech przejściach. Pierwsze przejście dokręca do lekkiego oporu, drugie do 30 Nm, trzecie do pełnego momentu z klucza dynamometrycznego.

Pozycja koła zębatego

Koło zębate napędu musi wchodzić w listwę dokładnie w połowie wysokości zęba. Zbyt wysoko listwa odgina się do góry, zbyt nisko koło ślizga się po cokole zęba i zdziera go. Ustawienie kontrolujesz poziomicą przyłożoną do osi koła.

Podłączenie elektryczne i uruchomienie automatu

Podłączenie zaczynasz od zasilania 230 V, kończysz na fotokomórkach. Kolejność ma znaczenie: podanie napięcia na płytę sterującą bez podłączonych krańcówek może uszkodzić elektronikę przy pierwszym uruchomieniu.

Schemat podłączenia

• L, N, PE zasilanie 230 V z wyłącznika różnicowo-prądowego
• Fotokomórki zaciski 24 V AC/DC, polaryzacja zgodna z oznaczeniami na płytce
• Lampa sygnalizacyjna wyjście przekaźnikowe, maksymalnie 230 V / 100 W
• Krańcówki magnetyczne zaciski otwierania i zamykania, normalnie zwarte

Programowanie centrali

Pierwsze uruchomienie wymaga ustawienia dwóch punktów krańcowych: pełne otwarcie i pełne zamknięcie. Procedura różni się między producentami, ale zasada jest wspólna napęd uczy się drogi przy pierwszym wolnym cyklu. Po nim automatycznie zapamiętuje pozycje krańcowe i czułość amperometryczną.

Czas autozamykania

Standardowo 15-30 sekund. Krótszy czas utrudnia wjazd dłuższego auta, dłuższy zostawia posesję otwartą. W strefie mieszkalnej 20 sekund to rozsądny kompromis między wygodą a bezpieczeństwem.

Po pierwszym cyklu sprawdź, czy brama zwalnia na ostatnim metrze przed krańcówką. Brak zwolnienia oznacza zbyt małą czułość amperometryczną napęd nie wykrywa oporu i wali w słup z pełną siłą.

10 najczęstszych błędów i jak ich uniknąć

Błędy montażowe ujawniają się po tygodniach lub miesiącach. Wczesne wykrycie oszczędza koszt naprawy, ale lepiej zapobiec niż leczyć.

Błąd 1: Montaż na świeżym betonie

Siedmiodniowy beton wygląda twardo, ale ma tylko 60% wytrzymałości. Kotwy chemiczne w takim podłożu nie utwardzają się prawidłowo. Po dwóch miesiącach napęd zaczyna się przechylać.

Błąd 2: Brak luzu między zębatką a listwą

Luz 2 mm to nie sugestia, lecz wymóg geometryczny. Bez niego koło zębate dociska listwę, listwa odgina się, a moc rośnie o 15-20% bez powodu.

Błąd 3: Luźne kotwy fundamentowe

Klucz dynamometryczny przy dokręcaniu napędu to must-have. Dokręcanie "na oko" skutkuje tym, że po roku kotwy luzują się od drgań.

Błąd 4: Brak zabezpieczenia różnicowo-prądowego

Norma wymaga 30 mA w obwodach zewnętrznych. Bez tego wyłącznika woda deszczowa w puszce przyłączeniowej kończy się porażeniem przy dotyku bramy.

Błąd 5: Prowadzenie kabli bez peszla

Kabel bez osłony mechanicznej w gruncie przecina się łopatą przy pierwszej pracy ogrodowej. Peszel kosztuje 4-6 zł za metr, naprawa przerwanego kabla kilkaset zł i rozkopany ogród.

Błąd 6: Zbyt mały fundament

Blok 40x30x30 cm nie utrzyma napędu dla bramy 800 kg. Minimalne wymiary rosną z masą skrzydła tabelę znajdziesz w sekcji o fundamencie.

Błąd 7: Nieprawidłowa polaryzacja fotokomórek

Zamiana plusa z minusem nie uszkodzi fotokomórek, ale centrala zgłosi błąd i brama nie ruszy. Sprawdź oznaczenia na płytce przed podłączeniem.

Błąd 8: Brak zapasu kabla

1,5 m zapasu w każdym punkcie to norma. Brak zapasu oznacza, że przy wymianie fotokomórki musisz kuć ścianę lub ciągnąć nowy kabel.

Błąd 9: Montaż listwy z krzywymi uchwytami

Uchwyt listwy mocowany co 30-40 cm musi tworzyć idealnie prostą linię. Krzywa listwa = przeskakujące zęby i stukanie przy każdym cyklu.

Błąd 10: Ignorowanie poziomu terenu

Brama przesuwna potrzebuje płaskiego toru. Nierówny teren pod listwą powoduje, że napęd musi ciągnąć skrzydło pod górę przez połowę cyklu. Wyrównaj podbudowę przed montażem.

FAQ krótkie

Ile trwa montaż?

Przy fundamencie zrobionym wcześniej, sam montaż mechaniczny i elektryczny zajmuje 4-6 godzin. Z zalewaniem fundamentu i schnięciem betonu całość to 8-9 dni (7 dni oczekiwania plus dzień pracy).

Czy potrzebuję uprawnień SEP?

Podłączenie do istniejącej rozdzielni z wyłącznikiem nadprądowym nie wymaga uprawnień SEP, jeśli instalacja jest wykonana zgodnie z normą. Samodzielne dorabianie obwodu w rozdzielni to już praca wymagająca uprawnień elektrycznych.

Jaki automat do bramy 5 m?

Brama 5 m z ramy stalowej i wypełnienia drewnianego waży 300-450 kg. Napęd 400 W z zapasem momentu obrotowego pokrywa ten zakres bez problemu. Dla pełnej blachy wybierz jednostkę 600-700 W.

Czy mogę zamontować napęd bez doświadczenia?

Tak, jeśli masz podstawy majsterkowania i rozumiesz schematy elektryczne. Najtrudniejszy etap to wylanie fundamentu z zachowaniem poziomu tu tolerancja błędu wynosi 2-3 mm. Reszta montażu przypomina skręcanie mebli z instrukcją.

Ile kosztuje profesjonalny montaż?

Ekipa bierze od 1500 do 3000 zł za sam montaż napędu dostarczonego przez klienta. Cena rośnie, gdy ekipa dostarcza napęd wtedy całość to 3500-6500 zł z urządzeniem. Samodzielny montaż zwraca się więc już przy pierwszej bramie.

Montaż automatyki do bramy przesuwnej to zadanie dla jednej osoby z wolnym dniem, podstawowymi narzędziami i odrobiną cierpliwości. Zamiast szukać ekipy i czekać trzy tygodnie na termin, zrób to sam, korzystając z powyższych wymiarów, schematów i listy błędów. Brama otworzy się pilotem tego samego wieczoru.
