Montaż bramy dwuskrzydłowej krok po kroku

Redakcja 2025-05-17 21:03 / Aktualizacja: 2025-09-04 22:48:53 | 9:15 min czytania | Odsłon: 361 | Udostępnij:

Planując montaż bramy dwuskrzydłowej natrafisz na trzy zasadnicze dylematy: jakie wymiary i prześwity przyjąć, jak wykonać fundamenty i osadzić słupki, oraz czy zastosować kotwy chemiczne czy tradycyjne zbrojenie. Decyzje te wpływają na stabilność, wygodę użytkowania i koszty — a błędy przy projekcie często wychodzą dopiero przy pierwszym silniejszym wietrze. Ten przewodnik poprowadzi krok po kroku przez wybory i czynności techniczne, z konkretnymi liczbami, orientacyjnymi cenami i praktycznymi wskazówkami.

Montaż bramy dwuskrzydłowej krok po kroku

Spis treści:

Poniższa tabela zbiera typowe wymiary, ilości materiałów, czas robót i przybliżone koszty dla trzech typowych wariantów bramy palisadowej o przejeździe 3,0–5,0 m; dane ułatwią decyzję przed zakupem i planowaniem prac.

Parametr Wartość Uwagi Koszt orientacyjny (PLN)
Szerokość przejazdu 3,0 m / 4,0 m / 5,0 m Szer. jednego skrzydła ≈ (przejazd/2) − 0,05 m —
Szerokość skrzydła (przykład) 1,45 m / 1,95 m / 2,45 m Zachować 5–10 cm prześwitu od podłoża —
Słupki betonowe 2 szt. 200×200 mm, długość 1,6–2,0 m, osadzenie 0,8–1,2 m Przekrój 200–250 mm; głębokość zależna od strefy przemarzania Prefab. słupek ≈ 180–350 / szt.
Beton pod fundament 0,25–0,6 m³ (dwa słupki) C20/25 rekomendowane; rysunek fundamentu 30×30×80–100 cm Beton ≈ 350 zł/m³ → 90–210 zł
Zawiasy i kotwy 2 pary zawiasów na skrzydło; kotwy chemiczne M12–M16 (8–12 szt.) Kartusz kotwy chem. ≈ 120–180 zł; pręty gwint. 50–100 zł/m Zawiasy 150–400 zł/para
Panel bramy palisadowej (4,0 m) 4,0 m × 1,5 m (dwie części) Spawane panele stalowe, ocynk/lakier 2 000–5 000 zł
Czas montażu 1–2 dni (ekipa 2 os.) Wykop, betonowanie, montaż zawiasów i skrzydeł Robocizna 500–2 000 zł
Szacunkowy koszt całości (4,0 m) — Wariant DIY vs zlecenie DIY 1 500–4 000 zł; zlecenie 3 500–8 000 zł

Patrząc na tabelę: dla przeciętnego przejazdu 4,0 m najczęściej wybierane są dwa skrzydła po ~1,95 m, słupki o przekroju 200×200 mm i osadzeniu 0,8–1,0 m oraz beton C20/25; sumaryczny koszt w wariancie ekonomicznym zaczyna się blisko 1 500 zł, a przy zamówieniu gotowych paneli i fachowym montażu może osiągnąć 6–8 tys. zł. Te liczby pozwalają przewidzieć ilość betonu, kotw i czasu, co ułatwia decyzję: czy wykonać montaż samodzielnie, czy zatrudnić ekipę.

Planowanie i wymiary bramy dwuskrzydłowej

Najpierw zmierz dokładnie przejazd i zaznacz poziom terenu; każdy brak centymetra wpływa na geometrię skrzydeł i działanie zawiasów, więc pomiar traktuj poważnie. Przyjmij szerokość jednego skrzydła jako połowę przejazdu minus 5–10 cm na szczeliny i luz montażowy — dla przejazdu 4,0 m oznacza to skrzydła około 1,95 m szerokości, co wpływa później na dobór zawiasów i siłowników. Sugerowane wysokości palisadowej bramy zwykle w przedziale 1,2–1,8 m; wyższa brama daje lepszą ochronę prywatności, niższa jest tańsza i lżejsza.

Przy wyborze przekroju słupków postaw na 200×200 mm jako minimum dla przejazdu do 4 m; przy 5 m rozważ 250×250 mm, by zminimalizować ugięcie i zapewnić margines dla kotwienia zawiasów. Pamiętaj, że szerokość skrzydła determinuje moment zginający na zawiasie — im szersze skrzydło, tym mocniejsze zawiasy i głębsze osadzenie słupków. Dobór wymiarów należy dopasować także do planowanej automatyki: siłowniki wymagają pewnej przestrzeni montażowej i wytrzymałości słupków.

W projekcie uwzględnij spadki terenu i ewentualne podjazdy; jeśli różnica wysokości między bokami przekracza 5–7 cm, trzeba zamodelować progi lub zastosować dwustopniowe zawiasy, by utrzymać prześwit około 5–10 cm między dolną krawędzią skrzydła a podłożem. Przy ogrodzeniach palisadowych ważne jest także wyrównanie linii przęsła, aby estetyka i funkcja szły w parze. Na tym etapie zaplanuj też miejsce pod ewentualne furtki i odwodnienie.

Przygotowanie terenu i fundamentów pod słupki

Najpierw oczyść i wyrównaj teren, usuń krzewy i darń na szerokość około 0,6–1,0 m przy słupkach, a następnie zagęść podłoże, by zapobiec osiadaniu. Wykonaj wykopy na fundamenty — standardowa stopa dla słupka 30×30 cm i głębokość 80–100 cm daje wolumen około 0,09–0,12 m³ na słupek; dla dwóch słupków zużycie betonu wyniesie 0,18–0,24 m³. W rejonach o głębszym przemarzaniu gruntu (np. 1,0–1,2 m) należy zwiększyć głębokość osadzenia słupków o 20–30 cm ponad strefę przemarzania, aby zminimalizować ryzyko wyciągania mrozowego.

Pod fundament warto wykonać warstwę drenażową z tłucznia 10–15 cm i zagęścić ją płytą lub ubijakiem ręcznym; w gruntach słabo nośnych rozważ poszerzenie stopy do 40×40 cm. Jeśli robisz wykopy ręcznie, przygotuj łopatę, szpadel i ręczną wyrywkę; przy większych głębokościach rozważ wynajem minikoparki (cena 300–600 zł/dzień). Zadbaj o odprowadzenie wody z wykopów — stojąca woda obniża wytrzymałość betonu i wydłuża proces wiązania.

Przygotowanie terenu wymaga też oznaczenia osi bramy i sprawdzenia, czy linia ogrodzenia łączy się estetycznie z istniejącymi przęsłami. Należy uwzględnić, że późniejsza korekta poziomów jest trudna; lepiej poświęcić czas na staranne ustalenie osi i pionu przed zalaniem betonu. Warto też zaplanować dojście robocze i miejsce na materiały, aby nie niszczyć świeżo zagęszczonego podłoża.

Ustawienie i osadzenie słupków betonowych

Do osadzenia słupków użyj poziomicy laserowej lub tradycyjnej, a słupki ustaw „na sucho” najpierw na piasku czy podsypce, sprawdź pion, a dopiero potem zwiąż zbrojenie i zalej betonem. Dla większej pewności wkłada się do wykopu 2 pręty zbrojeniowe Ø12 mm połączone strzemionami Ø6–8 mm — to minimalizuje ryzyko pęknięć i zwiększa nośność słupka. Przy prefabrykatów słupków stosuj podkładki dystansowe oraz tymczasowe stężenia drewniane, aż do wstępnego związania betonu.

Beton klasy C20/25 zagęścić wibratorem i zostawić do wstępnego wiązania około 24–48 godzin, z ochroną przed nadmiernym wysychaniem przez pierwsze 7 dni; pełna wytrzymałość osiągana jest po 28 dniach, ale można montować lekkie elementy po 3–7 dniach, w zależności od warunków pogodowych i mieszanki. Jeśli korzystasz z prefabrykowanych słupków betonowych, zwróć uwagę na jakość styku z fundamentem i uszczelnienie; słupki powinny być osadzone równo i stabilnie, by późniejsza regulacja zawiasów była prosta. Przy osadzaniu słupków betonowych trzeba także przewidzieć miejsce na tuleje lub kotwy do mocowania zawiasów i elementów stalowych.

Po związaniu betonu zabezpiecz cokół przed wodą i zastosuj hydroizolację, szczególnie gdy styk słupka z gruntem może być narażony na wilgoć; to wydłuży żywotność słupków i zapobiegnie korozji elementów metalowych. Jeśli słupki będą malowane, przygotuj powierzchnię, oczyść i zastosuj gruntowanie przed malowaniem. Warto również zaznaczyć wysokości montażowe zawiasów na słupkach przed stwardnieniem betonu, żeby po związaniu nie wykonywać dodatkowych wierceń w newralgicznych miejscach.

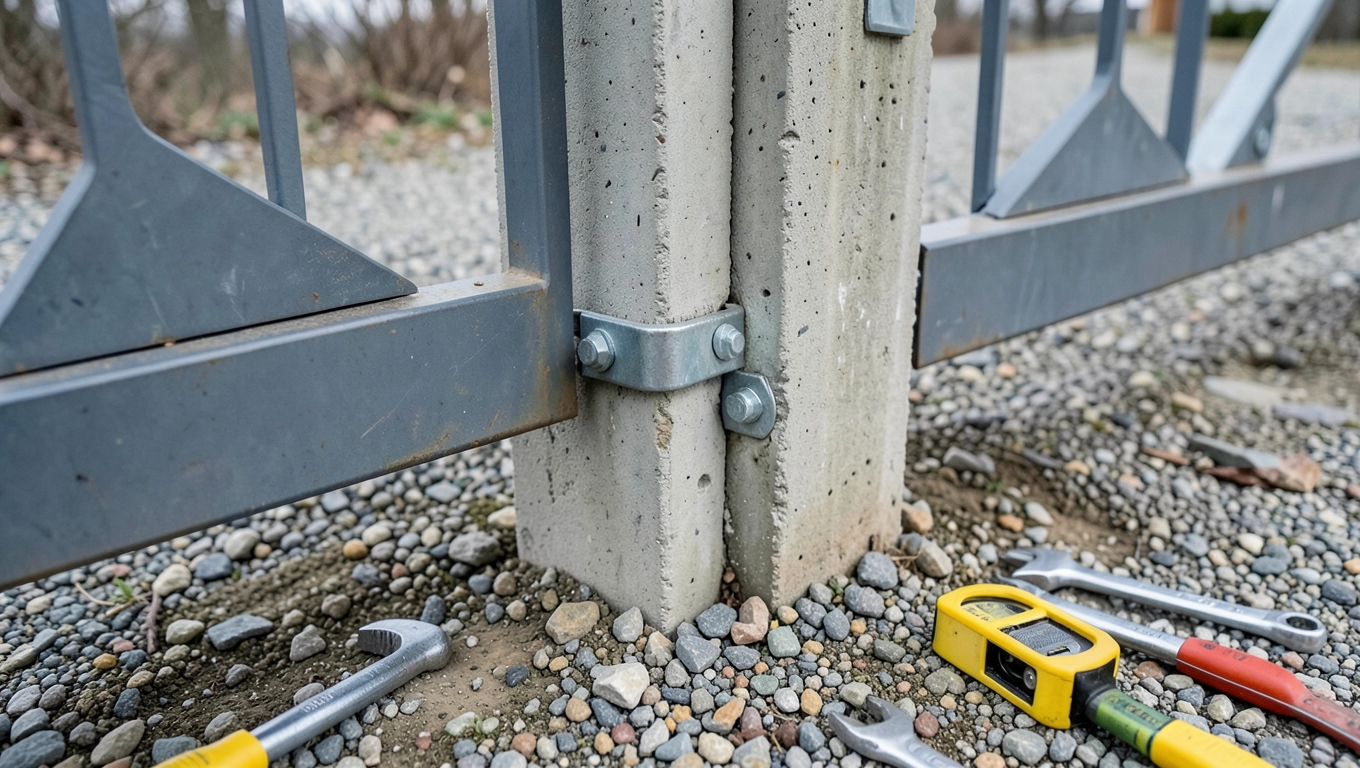

Przygotowanie otworów na skrzydła i zawiasy

Zaznacz miejsca mocowania zawiasów na słupkach zgodnie z rysunkiem montażowym: górny zawias około 20–30 cm od górnej krawędzi, dolny 20–30 cm od podłoża, przy czym wartość ta dostosuj do wysokości skrzydła i miejsca prześwitu. Wierć otwory na kotwy chemiczne w zalecanym przez producenta średnicy — dla prętów M12 zwykle 12 mm otworu i głębokość równą długości kotwy plus 20 mm. Dokładność wiercenia jest kluczowa: odchyłki wpływają na ustawienie skrzydeł i późniejszą regulację; użyj młota udarowego z odpowiednią koronką do betonu.

Zachowaj prześwit między dolną krawędzią skrzydła a podłożem 5–10 cm, co pozwala na odprowadzanie wody i czyszczenie terenu bez zaczepiania o skrzydło; boczne szczeliny między skrzydłem a słupkiem powinny wynosić 10–30 mm w zależności od wykończenia. Przy palisadowych przęsłach dodatkowo sprawdź, czy pręty nie ocierają o podłoże przy ruchu skrzydła. Przed montażem skrzydeł przygotuj mocowania i sprawdź równość wszystkich elementów, aby uniknąć konieczności podcinania czy spawania na miejscu.

Na etapie przygotowań pamiętaj o oczyszczeniu otworów z pyłu po wierceniu — przed aplikacją kotwy chemicznej użyj pompki powietrznej i szczotki, by zapewnić maksymalną przyczepność. Gotowość otworów i przygotowanie gwintowanych prętów znacznie skraca czas montażu skrzydeł. Warto też zabezpieczyć tymczasowo otwory przed opadami, by nie zanieczyszczać ich wodą.

Zastosowanie kotwy chemicznej i zbrojenie

Kotwa chemiczna to skuteczna metoda mocowania elementów w betonie — daje większe nośności niż standardowe kotwy mechaniczne i jest szczególnie przydatna przy montażu zawiasów o dużych obciążeniach. Dla zawiasów stosuj pręty gwintowane M12–M16, a do każdego zawiasu przewiduj min. 2 kotwy w górnej i dolnej części; całkowita liczba kotew dla dwóch skrzydeł to zwykle 8–12 sztuk. Przed aplikacją kartusza z żywicą wyczyść otwór szczotką i wydmuchaj sprężonym powietrzem; czystość otworu decyduje o sile połączenia.

Wstrzyknij żywicę do otworu zaczynając od dna na ok. 1/3 głębokości, a następnie wprowadź pręt gwintowany obracając go lekko, by równomiernie rozprowadzić masę; po ustawieniu pręta usuń nadmiar żywicy i pozostaw do wiązania — czas wstępny zależy od temperatury, typowo 10–60 minut przy 20°C, pełne parametry podaje producent żywicy. Zbrojenie fundamentu z prętów Ø12 i strzemion Ø6 zwiększa odporność na obciążenia i polepsza współpracę słupka z fundamentem. Dla 2 słupków przewiduj łączny pręt stalowy ok. 4–6 m (w zależności od projektu) i kilka strzemion.

Koszt kartusza kotwy chemicznej to orientacyjnie 120–180 zł, a pręt gwintowany ze stali nierdzewnej 30–60 zł/m; dobry projekt przewiduje odpowiednią liczbę kotew, bo później ich montaż w twardym betonie jest kosztowny. Pamiętaj też o bezpieczeństwie przy pracy z żywicami — rękawice, okulary i wentylacja to minimum. Jeśli obawiasz się samodzielnego stosowania kotwy chemicznej, warto zlecić ten etap fachowcowi, bo poprawne kotwienie to serce trwałości bramy.

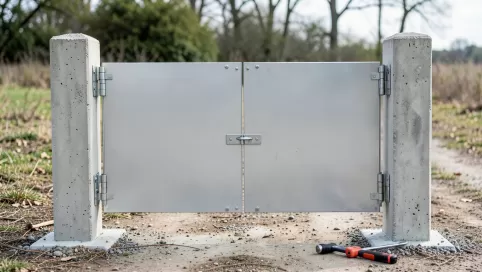

Montowanie skrzydeł i regulacja prześwitu

Przy montażu skrzydeł potrzebne będą co najmniej dwie osoby lub urządzenie do podnoszenia, aby uniknąć uszkodzeń i zapewnić bezpieczeństwo. Unieś skrzydło, osadź je na zawiasach, wkręć śruby na luzie i dopiero wtedy zacznij regulować pozycję; po wyrównaniu dokręć na zalecany moment. Skrzydło powinno mieć prześwit 5–10 cm nad podłożem i boczne luzy 10–30 mm, co zapewni płynność ruchu bez ocierania o słupki i podłoże.

Podstawowe kroki montażu skrzydeł przedstawia lista krok po kroku:

  • Przygotuj tymczasowe podpory i podnośniki.
  • Osadź skrzydło na zawiasach, sprawdź pion i poziom.
  • Wstępnie dociśnij śruby, ustaw prześwity i dokręć z zachowaniem momentu.
  • Sprawdź pracę skrzydła i wykonaj końcowe regulacje podkładkami.

Regulacja zawiasów odbywa się poprzez podkładki lub śruby nastawcze w montażu — delikatne korekty pionu i wypoziomowania wykonuje się do uzyskania równego zamknięcia obu skrzydeł. Często wystarczy 2–3 godziny na montaż jednego zestawu zawiasów i wstępną regulację, ale pełne „ułożenie” i końcowe poprawki można sprawdzić po 24–48 godzinach od montażu. Po ustawieniu sprawdź ponownie wszystkie połączenia i zabezpiecz śruby podkładkami sprężystymi, by nie rozkręcały się pod wpływem drgań.

Regulacja, testy i bezpieczeństwo po instalacji

Po zamontowaniu skrzydeł przeprowadź serię testów: kilkadziesiąt pełnych otwarć i zamknięć, kontrola pionu i poziomu, sprawdzenie szczelności styku skrzydeł i pomiar sił zamykania w miejscach styku. W przypadku montażu automatyki przeprowadź testy z czujnikami bezpieczeństwa i barierami świetlnymi, a siłowniki skonfiguruj tak, by zatrzymały ruch przy oporze wskazującym na przeszkodę. Sprawdź też max. odchyłki — pion powinien trzymać w granicach kilku mm na wysokość jednego metra; większe odchyłki powodują nierównomierne obciążenie zawiasów.

Bezpieczeństwo to nie tylko zabezpieczenia automatyki; mechaniczne ograniczniki ruchu, gumowe zderzaki i osłony zawiasów zmniejszają ryzyko zaczepień i wydłużają żywotność elementów. Oznacz strefy, gdzie brama porusza się i przypomnij domownikom o zasadach obsługi, zwłaszcza dzieciom — prosty znak czy tabliczka zmniejsza ryzyko wypadków. Po montażu sporządź dokumentację zdjęciową i notuj momenty dokręcania śrub oraz parametry zastosowanych kotew — to ułatwi przyszłą konserwację i ewentualne reklamacje.

Regularne przeglądy co 6–12 miesięcy (smarowanie zawiasów, kontrola kotew i dokręcenie śrub) pozwolą bramie działać płynnie przez lata; podstawowe czynności konserwacyjne kosztują minimalnie (smary 20–50 zł, drobne materiały 50–150 zł rocznie), a zapobiegają drogim naprawom. Po zakończeniu warto przeprowadzić krótki test obciążeniowy i zapisać wyniki, aby mieć punkt odniesienia przy przyszłych kontrolach.

Montaż bramy dwuskrzydłowej krok po kroku — Pytania i odpowiedzi

  • Jakie są podstawowe kroki przygotowawcze przed montażem bramy dwuskrzydłowej palisadowej?

    Wyrównanie i oczyszczenie terenu, zagęszczenie podłoża, przygotowanie fundamentów pod słupki (głębokość zgodna z warunkami gruntowymi), oznaczenie przyszłych lokalizacji, wyznaczenie prześwitu między dolną częścią skrzydła a podłożem oraz sprawdzenie poziomów i geometrii konstrukcji przed rozpoczęciem montażu.

  • Jakie fundamenty i zbrojenie są potrzebne dla słupków betonowych?

    Słupki betonowe powinny mieć fundamenty odpowiedniej głębokości (co najmniej 100 mm poniżej poziomu przemarzania; 80–120 cm w zależności od regionu) i zbrojenie. Montaż odbywa się „na sucho” z zaprawą i zbrojeniem, a następnie zalewa się betonem wysokiej klasy.

  • Gdzie i jak mocować kotwy chemiczne i zawiasy oraz jak dokonać regulacji skrzydeł?

    Kotwy chemiczne są używane do mocowania zawiasów i elementów do betonu; po związaniu można regulować skrzydła, aby utrzymać poziom. Zawiasy mocuje się na kotwach chemicznych; skrzydła montuje się i wyregulowuje około 3 godzin po przymocowaniu zawiasów, aby brama pracowała szczelnie i płynnie.

  • Kiedy można zamontować automatykę i na co zwrócić uwagę przy jej doborze?

    Automatyka może być montowana w kolejnych etapach po prawidłowym osadzeniu skrzydeł i ustawieniu bramy. Przy doborze zwracaj uwagę na parametry siłowników, zasilanie, bezpieczeństwo (wyłączniki krańcowe, fotokomórki) i kompatybilność z konstrukcją bramy oraz producentem elementów montażowych.
