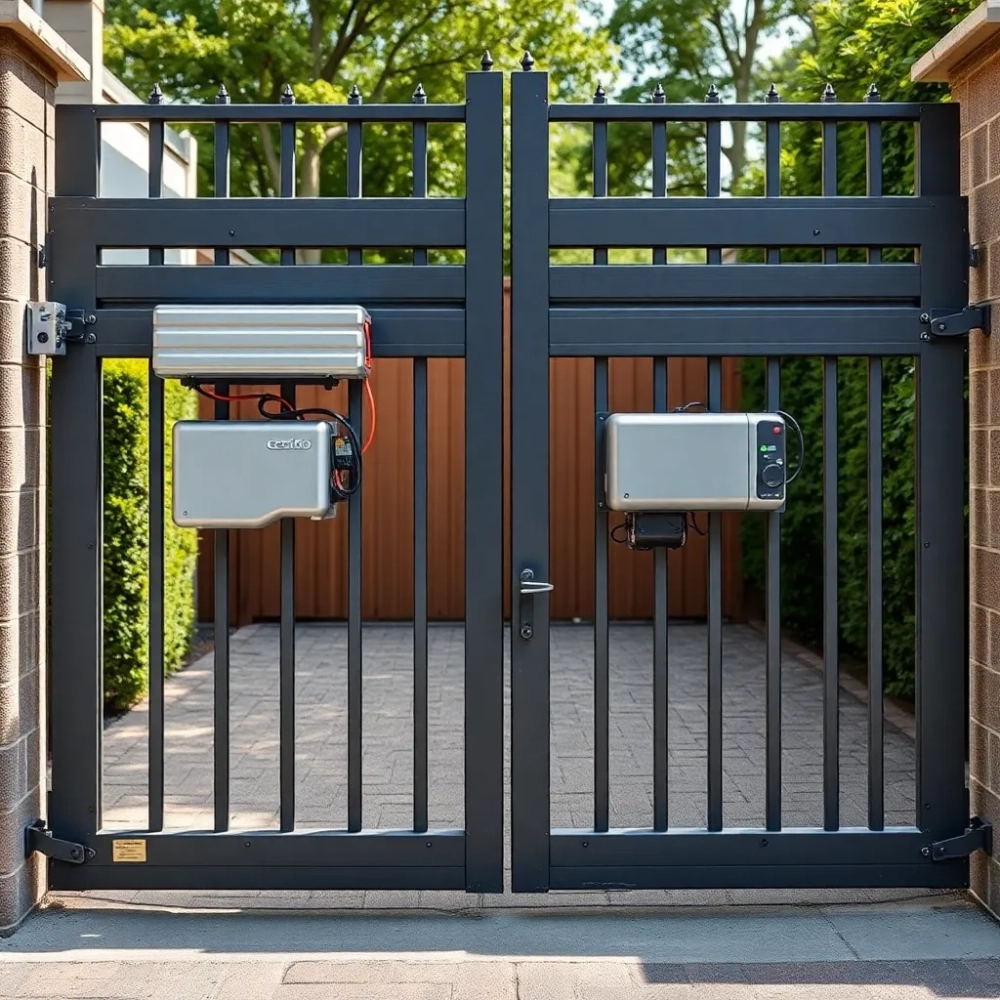

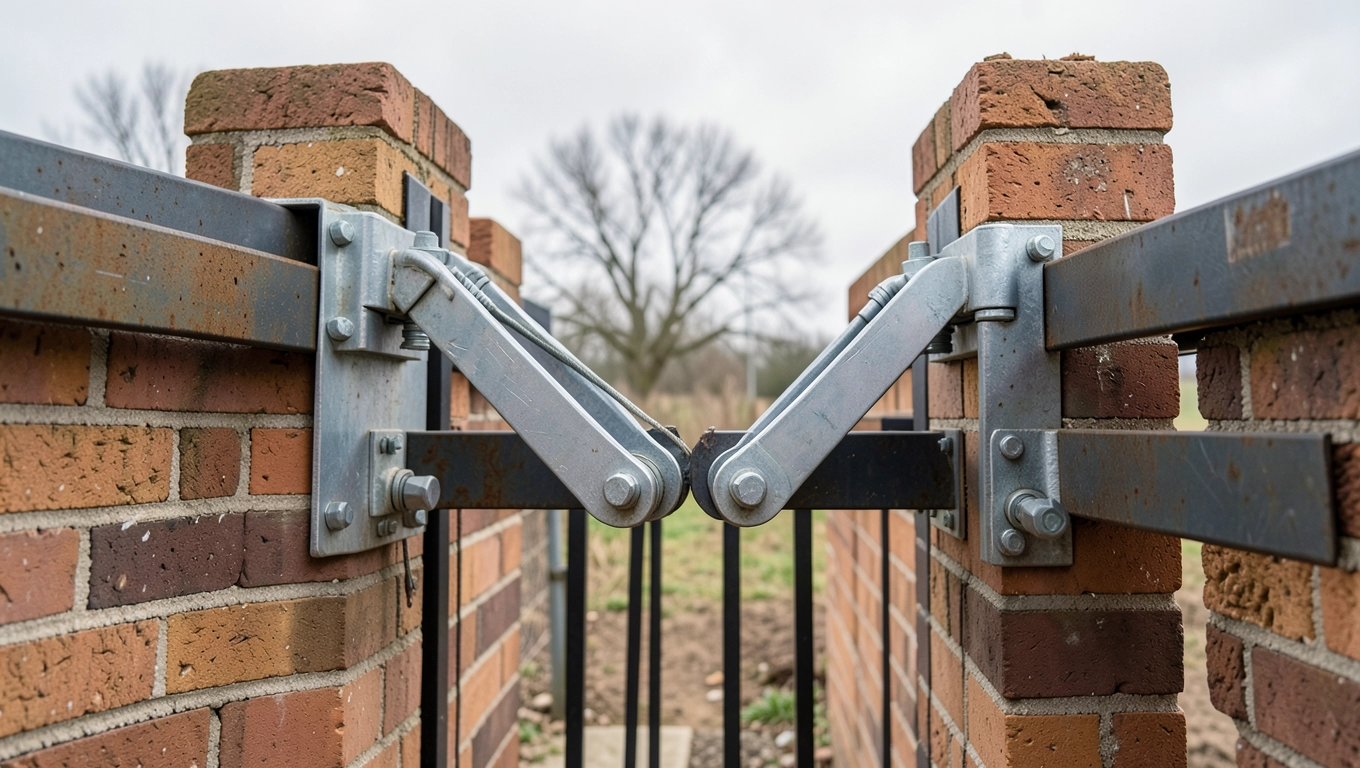

Montaż siłowników do bramy dwuskrzydłowej krok po kroku

Wysiadanie z auta w strugach deszczu, żeby otworzyć ciężkie skrzydło, manewrowanie na wąskiej ulicy, gdzie każdy centymetr wjazdu się liczy, oraz ten nieprzyjemny moment, gdy sąsiad zaczepia o Twoje auto, bo brama stoi zbyt długo. Montaż siłowników do bramy dwuskrzydłowej rozwiązuje wszystkie te problemy jednym ruchem. Dobrze dobrany napęd skraca czas otwarcia do 12-18 sekund, obsługuje skrzydła ważące od 200 do nawet 800 kg, a cały zestaw z centralą i fotokomórkami mieści się w przedziale 1800-4500 zł. Poniżej znajdziesz konkretne wymiary, schemat elektryczny i listę pułapek, których nie powtórzą Ci sklepy chwalące swój towar.

• Jak dobrać siłownik do wagi i długości skrzydła
• Porównanie typów napędów: liniowy, ramieniowy, podziemny
• Lista narzędzi i elementów zestawu przed rozpoczęciem montażu
• Montaż krok po kroku: od słupka do pierwszego uruchomienia
• Podłączenie elektryczne centrali, fotokomórek i lampy
• Programowanie pilotów i testy bezpieczeństwa napędu
• Kiedy wezwać fachowca, a kiedy wystarczy samodzielny montaż
• Konserwacja i serwis okresowy: jak wydłużyć żywotność napędu
• Najczęstsze pytania przed montażem

Jak dobrać siłownik do wagi i długości skrzydła

Najczęstsza przyczyna awarii po pierwszym sezonie to źle dobrany napęd. Silnik liniowy zaprojektowany na 150 kg nie udźwignie skrzydła o wadze 280 kg, nawet jeśli producent deklaruje „do 300 kg". Różnica tkwi w marginesie bezpieczeństwa, który w branży automatyki wynosi zaledwie 15-20% powyżej nominalnego obciążenia.

Waga skrzydła to nie jedyny parametr. Sprawdź też jego długość (mierzoną od zawiasu do krawędzi), częstotliwość otwarć na dobę oraz narażenie na wiatr. Brama w ogrodzeniu pełnym, bez ażurowych prześwitów, działa jak żagiel. Przy powierzchni 4 m² i wietrze 80 km/h siła boczna rośnie do około 450 N, co potrafi zablokować słabszy mechanizm w połowie cyklu.

Przy kącie otwarcia powyżej 110° potrzebujesz ramienia przegubowego, bo klasyczne ramię teleskopowe traci moment obrotowy w skrajnych położeniach. Z kolei brama na pochyłości (wzniesienie terenu powyżej 5%) wymaga elektrozamka, inaczej skrzydło ześlizgnie się po wyłączeniu silnika. Siłowniki podziemne sprawdzają się przy ciężkich konstrukcjach kutych, ale ich montaż wymaga wykopania dwóch studzienek o głębokości 60-80 cm i odwodnienia, więc w gliniastej glebie to koszmar serwisowy.

Uwaga: dobór napędu wyłącznie na podstawie ceny kończy się pękniętym ramieniem po pierwszej zimie. Aluminium kurczy się w temperaturze -20°C o około 0,3 mm na metr, co zmienia geometrię zawiasu i zwiększa opór. Tańsze siłowniki nie mają kompensacji termicznej w przekładni.

Porównanie typów napędów: liniowy, ramieniowy, podziemny

Siłownik liniowy porusza skrzydłem po prostej dzięki śrubie trapezowej lub łańcuchowi. Jego zaletą jest powtarzalność ruchu i łatwa regulacja skoku, co przekłada się na precyzyjne zamykanie. Minus to odsłonięta konstrukcja, która zimą zbiera śnieg i lód, a latem nagrzewa się od słońca.

Napęd ramieniowy działa na zasadzie dźwigni, więc jego moment obrotowy rośnie w miarę otwierania bramy. Sprawdza się przy ciężkich skrzydłach i niestandardowych słupkach. Kąt otwarcia 90-120° osiąga bez modyfikacji, ale przy wietrznej ekspozycji wymaga blokady mechanicznej w pozycji zamkniętej.

Siłownik podziemny montuje się w obudowie zatopionej w fundamencie. Jego olbrzymia zaleta to niewidoczność i brak ograniczeń wysokościowych skrzydła. Stosuje się go przy bramach posesyjnych premium o wadze 300-800 kg. Wymaga jednak odwodnienia studzienki i kontroli szczelności co 12 miesięcy.

Lista narzędzi i elementów zestawu przed rozpoczęciem montażu

Rozłóż wszystkie elementy na kawałku folii lub kartonu, żeby nic nie zginęło w trawie. Zanim cokolwiek przykręcisz, sprawdź kompletność według listy producenta, a potem skreśl ze swojej checklisty narzędzia, których będziesz potrzebować.

• Klucze: płasko-oczkowe 10, 13, 17 mm oraz klucz imbusowy 6 mm do regulacji ramion.
• Wiertarka z koronką do metalu 10-14 mm (do otworów w słupku) oraz wiertło do betonu 12 mm (do kołków rozporowych).
• Poziomica 60 cm i kątownik murarski 90°.
• Miernik napięcia z atestem SEP, najlepiej z funkcją testu ciągłości obwodu.
• Przewód YDY 3×1,5 mm² miedziany, w podwójnej izolacji, odporny na UV.
• Peszel ochronny sztywny lub giętki, średnica 20-25 mm.
• Silikon dekarski neutralny (nie kwaśny, który koroduje aluminium).
• Kołki rozporowe 12×60 mm ze stali nierdzewnej lub ocynkowanej.
• Klucz do awaryjnego otwierania w komplecie z napędem, ale sprawdź, czy jest do każdego skrzydła.

W skład typowego zestawu wchodzą: dwa siłowniki, centrala sterująca, dwa piloty, dwie fotokomórki, lampa sygnalizacyjna, uchwyty montażowe, kabel zasilający 230 V oraz komplet śrub i podkładek. Brakujący element dokup od razu, bo zamienniki z różnych serii potrafią się nie komunikować.

Sprytny trik: przewód do fotokomórek ciągnij peszelem nie bezpośrednio w ziemi, ale w wykopie 40 cm głębokości przesypanym 5 cm warstwą piasku. Piasek chroni izolację przed kamieniami, a jednocześnie pozwala szybko wyciągnąć kabel w razie usterki.

Montaż krok po kroku: od słupka do pierwszego uruchomienia

Zacznij od wyznaczenia osi obrotu bramy. Zaznacz ołówkiem na słupku punkt w odległości 5-15 cm od zawiasu w kierunku podwórka to miejsce na wspornik tylny siłownika. Zbyt blisko zawiasu powoduje zbyt dużą siłę na uchwyt, zbyt daleko zmniejsza moment obrotowy i spowalnia bramę.

Wspornik przedni mocuj na skrzydle w odległości 40-60 cm od dołu krawędzi skrzydła. Wysokość montażu powinna wynosić 40-60 cm od ziemi. Niżej oznacza ryzyko zalania wodą, wyżej to niepotrzebna dźwignia dla wiatru.

Wiercenie w słupku stalowym wymaga wiertła do metalu HSS i chłodzenia wodą lub pastą. Bez chłodzenia wiertło stwardnieje po 4-5 otworach. Otwór prowadź prostopadle do powierzchni, kontrolując kątownikiem. Potem nagwintuj gwint M10 lub M12 w zależności od śruby mocującej.

Typowy błąd: dokręcanie śrub do oporu przed ustawieniem geometrii. Zostaw luz 2-3 mm, ustaw bramę w pozycji zamkniętej, sprawdź poziomnicą równoległość ramion, dopiero potem dokręcaj. W przeciwnym razie po pierwszym otwarciu skrzydło zacznie się klinować.

Ramię siłownika ustaw w pozycji złożonej, potem podłącz do wspornika przedniego. Kąt ramienia w pozycji zamkniętej powinien wynosić 25-35° względem skrzydła. Przy mniejszym kącie napęd traci moment na końcu cyklu, przy większym hałasuje i szybciej zużywa przegub.

Po zamontowaniu obu siłowników wykonaj próbę ręczną: odłącz sprzęgło awaryjne (zazwyczaj dźwignia lub klucz), popchnij skrzydło ręcznie. Powinno poruszać się płynnie, bez oporów i zacięć. Jeśli czujesz punkt oporu w połowie drogi, wróć do regulacji ramion.

Pułapka klimatyczna: w bramach aluminiowych zostaw 3-5 mm luzu między skrzydłem a słupkiem po zamknięciu. Aluminium rozszerza się latem o 1,2 mm na metr przy wzroście temperatury o 50°C. Bez luzu brama zacznie „grać" na prowadnicach i wyrwie wspornik po roku.

Podłączenie elektryczne centrali, fotokomórek i lampy

Schemat obwodu wygląda następująco: licznik energii → rozdzielnia główna → wyłącznik różnicowoprądowy 30 mA → wyłącznik nadprądowy B10 A → centrala sterująca → siłowniki, fotokomórki, lampa, przycisk sterujący. To łańcuch zabezpieczeń, w którym każde ogniwo chroni następne.

Zasilanie 230 V prowadź przewodem YDY 3×1,5 mm² w peszelu odpornym na UV. Minimalny przekrój 1,5 mm² wynika z obliczeń spadku napięcia przy długości 20 m i poborze 2 A spadek nie przekroczy 3%, co mieści się w normie PN-HD 60364 dla instalacji niskonapięciowych.

Fotokomórki łączysz przewodem 2-żyłowym 0,75 mm², ale w praktyce lepiej dać 4-żyłowy i wykorzystać zapas w razie rozbudowy. Zasada montażu: jedno oczko 40-60 cm nad ziemią, max 2 m od krawędzi skrzydła w pozycji zamkniętej. Większa odległość to martwa strefa, w której dziecko może się przecisnąć niezauważone.

Wymóg prawny: praca pod napięciem 230 V wymaga uprawnień SEP grupy 1 (eksploatacja) lub grupy 2 (dozór). Nawet jeśli czujesz się pewnie, poproś elektryka z uprawnieniami o odbiór instalacji. Bez tego ubezpieczyciel odmówi wypłaty, gdy piorun uszkodzi centralę.

Wyłącznik różnicowoprądowy 30 mA jest obowiązkowy w obwodach zewnętrznych zgodnie z normą PN-HD 60364-7-712. Bez niego porażenie prądem podczas wymiany żarówki lampy kończy się tragicznie, a różnicówka odcina zasilanie w 30 milisekund.

Programowanie pilotów i testy bezpieczeństwa napędu

Procedura uczenia pilota różni się między producentami, ale schemat jest wspólny. Otwierasz obudowę centrali, naciskasz przycisk programowania (zazwyczaj oznaczony „P" lub symbolem radia), dioda LED zapala się, naciskasz wybrany przycisk na pilocie, czekasz na dwa mrugnięcia LED-a. Dla drugiego pilota powtarzasz operację w ciągu 10 sekund.

Regulacja siły nacisku odbywa się potencjometrem lub w menu centrali. Ustaw wartość tak, by brama zatrzymywała się przy napotkaniu przeszkody 40 N (odpowiada to sile, z jaką dziecko naciska na skrzydło). Siłownik musi wyczuć opór i natychmiast cofnąć skrzydło.

Test bezpieczeństwa to absolutne minimum. Połóż na ziemi w świetle bramy krawężnik drewniany, pluszową zabawkę albo but. Zamknij bramę pilotem. Siłownik powinien zatrzymać się po 1-2 cm kontaktu i cofnąć skrzydło. Brak reakcji oznacza źle ustawioną siłę lub uszkodzony enkoder.

Sprawdź rękawicą: włóż grubszą rękawicę roboczą i przytrzymaj krawędź skrzydła w trakcie zamykania. Brama musi się zatrzymać, zanim poczujesz ból. Ten test powtarzaj co sezon, bo zużycie mechaniczne obniża czułość zabezpieczenia.

Hamowanie łagodne ustawiasz w ostatnich 20-30 cm przed pełnym zamknięciem. Brama nie powinna uderzać o zamek z głuchym odgłosem, ale delikatnie dociskać. Zbyt mocne hamowanie przeciąża przekładnię, zbyt słabe powoduje odbijanie skrzydła od zamka.

Kiedy wezwać fachowca, a kiedy wystarczy samodzielny montaż

Samodzielny montaż ma sens przy bramach do 300 kg, gdy masz podstawowe narzędzia, dostęp do zasilania 230 V w pobliżu i choćby elementarną wiedzę elektryczną. Wtedy oszczędzasz 800-1500 zł robocizny i zyskujesz pełne zrozumienie mechaniki, co ułatwia przyszłe naprawy.

Fachowiec jest niezbędny w kilku sytuacjach. Brama powyżej 300 kg z ramą stalową wymaga spawania wsporników. Brak zasilania w pobliżu oznacza konieczność prowadzenia oddzielnego obwodu elektrycznego z rozdzielni. Gwarancja producenta napędu obowiązuje tylko przy montażu przez autoryzowaną ekipę, co warto sprawdzić przed rozpoczęciem.

Sygnał ostrzegawczy: jeśli słupki bramy mają luz większy niż 5 mm przy popchnięciu ręką, montaż napędu nie ma sensu. Najpierw wzmocnij fundament lub wymień zawiasy, bo napęd spotęguje drgania i zniszczy wsporniki w ciągu kilku miesięcy.

Konserwacja i serwis okresowy: jak wydłużyć żywotność napędu

Raz na sześć miesięcy nasmaruj zawiasy smarem silikonowym w sprayu. Smar grafitowy zostawia czarne smugi i przyciąga brud. Zawiasy powinny obracać się bez szurania i piszczenia każdy niepotrzebny opór to dodatkowe obciążenie silnika o 15-25%.

Fotokomórki czyść suchą ściereczką mikrofibrową co kwartał. Kurz i pajęczyny potrafią zablokować wiązkę podczerwieni, co centrala interpretuje jako przeszkodę i blokuje zamykanie. Sprawdzaj też ustawienie lusterka (jeśli jest), bo obluzowana śruba zmienia kąt odbicia.

Śruby mocujące kontroluj raz w roku. Kluczem dynamometrycznym sprawdź moment dokręcenia poluzowane o 2-3 Nm wsporniki zaczynają generować hałas po kilku tysiącach cykli. Akumulator awaryjny (jeśli jest w zestawie) wymień co 24 miesiące, bo starszy litowo-żelazowy traci 30% pojemności rocznie.

Protokół zimowy: przed pierwszym mrozem wlej do przekładni śrubowej smar niskotemperaturowy do -30°C. Zwykły smar traci lepkość poniżej -10°C, co objawia się zrywaniem ruchu przy pierwszym uruchomieniu po nocnym mrozie.

Najczęstsze pytania przed montażem

Czy potrzebuję pozwolenia na montaż napędu? Nie, automatyka bramy wjazdowej na własnej posesji nie wymaga zgłoszenia ani pozwolenia. Wyjątek stanowią bramy wpisane do rejestru zabytków lub objęte ochroną konserwatorską.

Jak długo trwa montaż obu skrzydeł? Dla ekipy z doświadczeniem to 4-6 godzin. Samodzielnie licz 8-12 godzin, szczególnie jeśli wcześniej nie prowadziłeś przewodów elektrycznych. Pośpiech w tej robocie kosztuje potrójnie przy pierwszej awarii.

Co zrobić, gdy brama nie domyka się do końca? Sprawdź hamowanie łagodne i czas pracy ustawiony w centrali. Często wystarczy wydłużyć czas o 2-3 sekundy albo zwiększyć siłę nacisku o jeden stopień. Jeśli problem wraca, sprawdź luz na zawiasach to one, nie napęd, są zwykle winne.

Fotokomórki czy listwa krawędziowa co lepsze? Fotokomórki chronią pojazd i osoby przechodzące przez bramę. Listwa stykowa na krawędzi skrzydła chroni przed przytrzaśnięciem palców dziecka. Norma PN-EN 12453 wymaga obu rozwiązań przy bramach automatycznych na terenach prywatnych.

Jak często wymieniać akumulator awaryjny? Co 24 miesiące, niezależnie od intensywności użytkowania. Akumulatory litowo-żelazowe (LiFePO4) wytrzymują 2000 cykli, ale po dwóch latach ich napięcie spada poniżej progu użyteczności.

Montaż siłowników do bramy dwuskrzydłowej to jedno z tych zadań, gdzie cierpliwość i precyzja biją tempo. Zanim przykręcisz pierwszą śrubę, zmierz trzykrotnie ciężar skrzydła, sprawdź geometrię słupków, potwierdź obecność zasilania. Dobrze zamontowany napęd pracuje cicho przez 10-15 lat, źle irytuje hałasem i serwisem co kwartał. Skorzystaj z powyższej checklisty przygotowanej do wydruku: wydrukuj ją, powieś nad stołem i odhaczaj punkt po punkcie, a unikniesz dziewięciudziesięciu procent błędów, które widuje się na forach branżowych.
