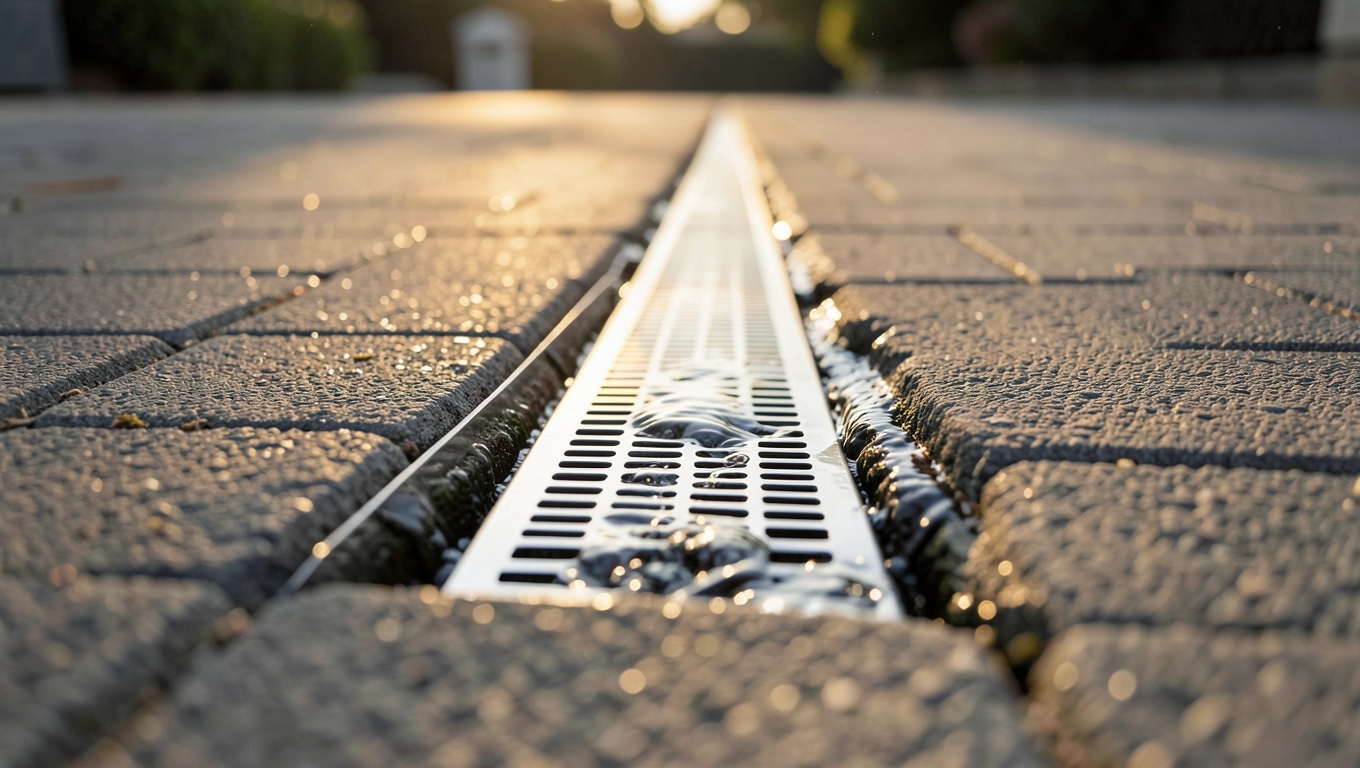

Odpływ liniowy na podjazd: jak ogarnąć temat bez fuszerki

Woda stojąca na podjeździe po każdej ulewie to nie tylko irytująca kałuża, lecz cichy zabójca nawierzchni i fundamentów. Przy intensywności opadu 80-120 mm na dobę z powierzchni 100 m² spływa 80 000-120 000 litrów wody, a każdy jej litr, który nie znajdzie drogi do kanalizacji, wsiąka w podbudowę, wypłukuje piasek i po trzech-czterech sezonach zaczyna podnosić kostkę. Dobrze dobrany i prawidłowo osadzony odpływ liniowy na podjazd rozwiązuje ten problem jednym ciągłym progiem, zbierając wodę na całej długości wjazdu, zanim zdąży ona zrobić szkodę.

• Klasa obciążenia i przepustowość odpływu liniowego na podjazd
• Materiały kanałów zewnętrznych: polimerobeton, PP, stal i żeliwo
• Montaż odpływu liniowego na podjeździe krok po kroku
• Przepisy, retencja i koszt odwodnienia podjazdu

Klasa obciążenia i przepustowość odpływu liniowego na podjazd

Każdy odpływ zewnętrzny musi wytrzymać nie tylko ciężar auta osobowego ważącego 1,5-2,2 tony, lecz również moment obrotowy skręcających kół przedniego napędu. Norma PN-EN 1433 dzieli kanały na sześć klas od A15 (1,5 tony, tylko ruch pieszy) po F900 (90 ton, pasy startowe lotnisk). Dla typowego podjazdu przydomowego optymalny wybór to klasa C250 (25 ton) lub D400 (40 ton), ponieważ ta ostatnia uwzględnia ciężar dostawczego busa z materiałami.

Przepustowość to drugi parametr decydujący o skuteczności. Producenci podają ją w litrach na sekundę na metr bieżący, a wartość zależy od przekroju hydraulicznego i szerokości kanału. Kanał 100 mm odprowadza około 3-4 l/s·mb, 150 mm osiąga 6-8 l/s·mb, natomiast 200 mm przekracza 12 l/s·mb. Na podjazd o szerokości 4 m i długości 8 m wystarczy więc jeden ciąg 150 mm z lekkim zapasem.

Spadek terenu ma znaczenie krytyczne, choć jego wartość bywa zaskakująco niska. Minimalne nachylenie 0,5% (5 mm na metr) wystarcza, gdy kanał jest czysty i prosty, lecz w praktyce bezpieczniej projektować 1,0-2,0%, bo liście i piasek szybko zmniejszają przekrój użyteczny. Przy zbyt małym spadku woda stoi w korycie i zaczyna osadzać muł, co w ciągu dwóch sezonów obniża przepustowość o 30-40%.

Strefa przemarzania w Polsce waha się od 0,8 m na zachodzie do 1,4 m na Suwalszczyźnie. Kanał posadowiony płycej będzie wypychał osadzający się w nim lód, a cykle zamrażania i rozmarzania rozsadzają połączenia zamkowe w ciągu trzech-czterech zim. Betonowa otulina wokół koryta musi więc sięgać poniżej tej granicy.

Pięć najczęstszych błędów inwestorów: kanał zbyt wąski w stosunku do powierzchni, brak studzienki rewizyjnej na końcu ciągu, odwrócony spadek prowadzący wodę pod budynek, brak uszczelek EPDM na łączeniach, posadowienie powyżej strefy przemarzania. Każdy z tych błędów obniża żywotność systemu o 40-60%.

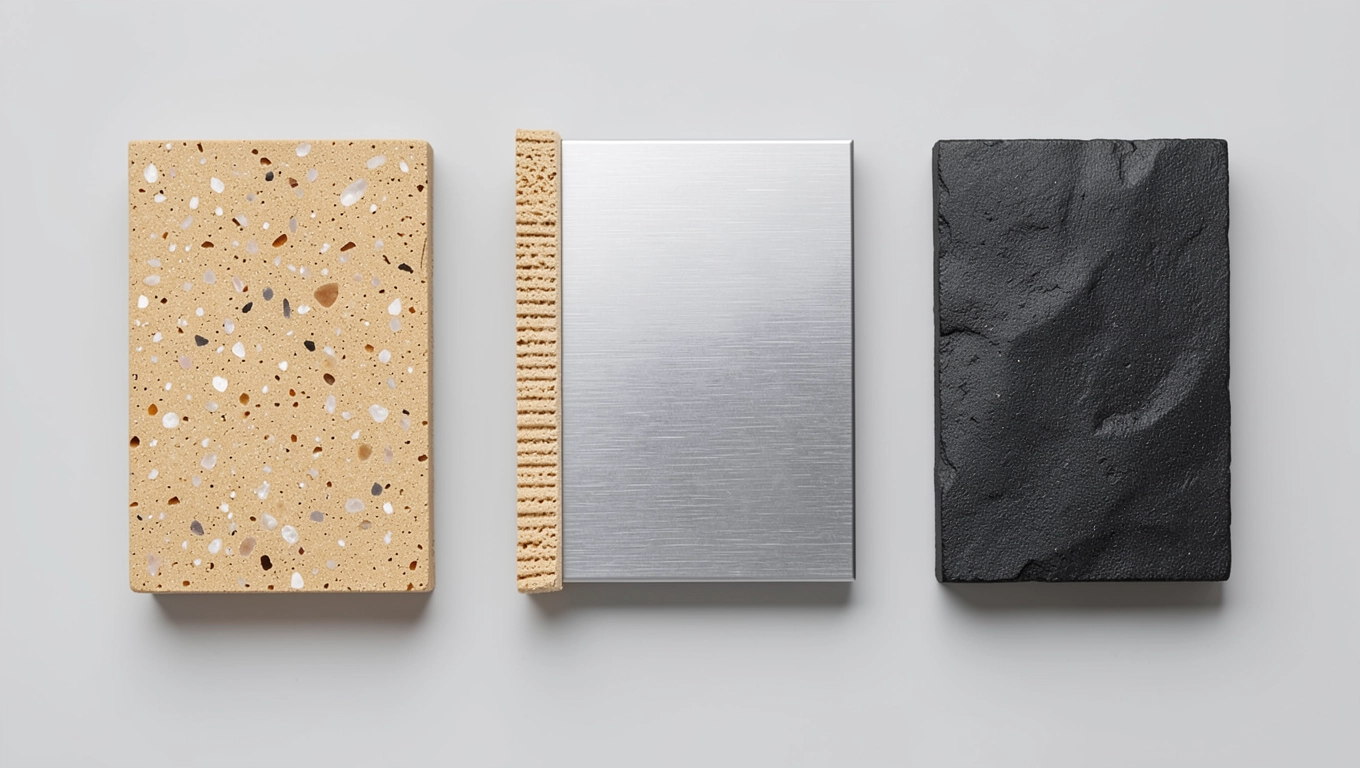

Materiały kanałów zewnętrznych: polimerobeton, PP, stal i żeliwo

Polimerobeton to mieszanka kruszywa kwarcowego i żywicy poliestrowej, charakteryzująca się wytrzymałością na ściskanie rzędu 90-110 MPa i zerową nasiąkliwością. Dzięki temu znosi 200 cykli zamrażania bez widocznych uszkodzeń i nie wymaga impregnacji. Jego jedyną słabością jest cena, która w 2026 roku oscyluje między 220 a 380 PLN za metr bieżący.

Polipropylen i polietylen to tworzywa lekkie (4-9 kg/mb), odporne na chemikalia i łatwe w montażu dzięki niskiej masie. Świetnie sprawdzają się w strefach o umiarkowanym ruchu, ale przy dużym obciążeniu pionowym odkształcają się w łączeniach, dlatego rzadko spotyka się je na podjazdach prywatnych w klasie D400. Ich cena, 90-160 PLN/mb, czyni je najtańszą opcją na rynku.

Stal nierdzewna austenityczna AISI 304 lub kwasoodporna 316L tworzy kanały o grubości ścianki 1,5-2,5 mm, które łączą estetykę z trwałością. Sprawdzają się przy wjazdach, gdzie ważny jest wygląd i łatwość czyszczenia, lecz w środowisku chloru (solanka zimowa) wytrzymują krócej niż polimerobeton. Wyceniane są na 280-450 PLN/mb.

Żeliwo sferoidalne stosuje się głównie jako materiał rusztów w najcięższych klasach obciążenia. Ruszt żeliwny D400 waży 12-18 kg/sztukę i w razie przejechania ciężkiej maszyny nie odkształca się, lecz ewentualnie pęka, co łatwiej wykryć niż wygięcie. Sam kanał z żeliwa jest dziś rzadkością ze względu na masę i korozję.

Kiedy unikać polimerobetonu? W miejscach narażonych na kontakt z rozpuszczalnikami organicznymi (aceton, benzyna lakowa) żywica poliestrowa mięknie, więc lepszym wyborem będzie stal kwasoodporna lub PP. PP z kolei nie nadaje się pod ciężar lawety z autem, bo ugina się już przy 18-20 kN. Żeliwo wyklucza się w strefach o wysokiej estetyce i w pobliżu solarni, gdzie rdza brunatna pojawia się w ciągu roku.

System uzupełniają studzienki rewizyjne, kosze filtracyjne i separatory. Studzienka 250×250 mm zbiera piasek i liście, a filtr koalescencyjny oddziela olej silnikowy od wody, co bywa wymagane przy wjazdach przylegających do garażu. Łączniki i klamry blokujące ruszt muszą być ze stali nierdzewnej, bo zwykła stal ocynkowana koroduje po 2-3 zimach.

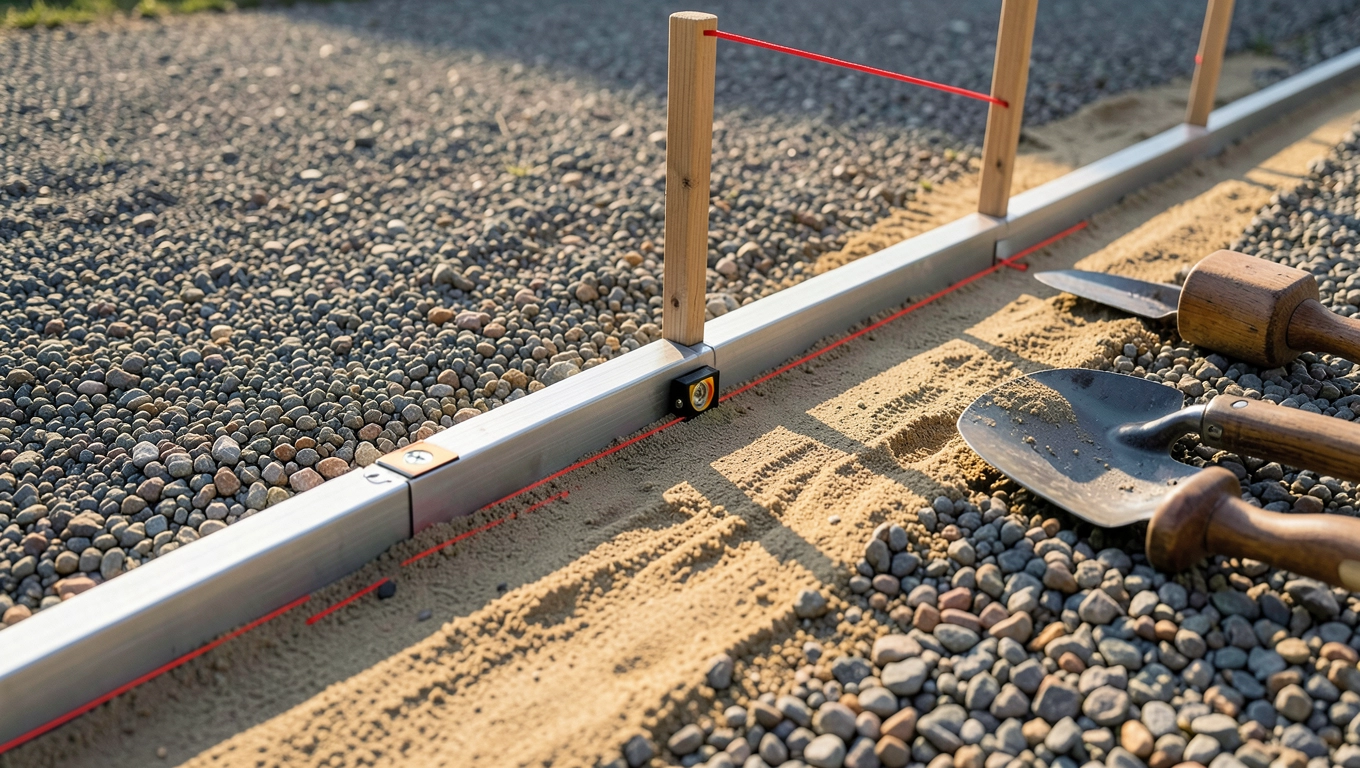

Montaż odpływu liniowego na podjeździe krok po kroku

Prawidłowe osadzenie kanału zaczyna się od wytyczenia trasy i spadku, a nie od kopania. Łata laserowa lub niwelator pozwala ustawić niweletę z dokładnością do 2 mm na 10 m, co jest niezbędne dla zachowania ciągłości spadku. Linia kanału powinna przebiegać prostopadle do kierunku spływu wody, najczęściej w poprzek wjazdu, w najniższym punkcie podjazdu.

Wykop ma szerokość większą od kanału o 30 cm z każdej strony i głębokość 25-40 cm poniżej projektowanej niwelety. Ta rezerwa mieści podsypkę piaskową i betonową otulinę. Zbyt wąski wykop uniemożliwia prawidłowe zagęszczenie gruntu po bokach, a zbyt płytki nie zapewnia oparcia dla betonu pod korytem.

Podsypka z piasku średnioziarnistego grubości 10 cm musi być zagęszczona do wskaźnika IS ≥ 0,95 (badanie Proctora), czyli około 95% gęstości maksymalnej. Piasek bez zagęszczenia osiada nierównomiernie pod ciężarem auta, powodując pęknięcia kanału w łączeniach. W praktyce oznacza to trzy-cztery przejścia płyty wibracyjnej po każdej warstwie 5 cm.

Kanały łączy się na zamki fabryczne z uszczelkami EPDM wargowymi, które po złożeniu tworzą barierę dla piasku i wody gruntowej. Przed montażem wargi uszczelki smaruje się cienką warstwą smaru silikonowego, co ułatwia wsunięcie i nie niszczy gumy. Połączenia bez uszczelek przepuszczają wodę pod kanał i wymywają podsypkę w ciągu roku.

Betonowa otulina klasy C20/25 wylewana jest do dwóch trzecich wysokości kanału i obejmuje go z boków na 15-20 cm. Beton stanowi konstrukcję rozkładającą obciążenie na grunt i jednocześnie blokuje kanał przed przesuwaniem podczas dynamicznego nacisku kół. Wylewanie do pełnej wysokości zabiera rusztom możliwość pracy i powoduje naprężenia termiczne.

Ruszty montuje się dopiero po minimum 72 godzinach wiązania betonu, gdy osiągnie on co najmniej 60% wytrzymałości docelowej. Wcześniejszy montaż powoduje, że ruszt przejmuje obciążenie i odkształca się pod ciężarem auta, zanim podbudowa stwardnieje. Po zamontowaniu rusztów sprawdza się poziom, spadek i szczelność, a każdy metr poddaje się próbie wodnej z wylewaniem 20 l wody.

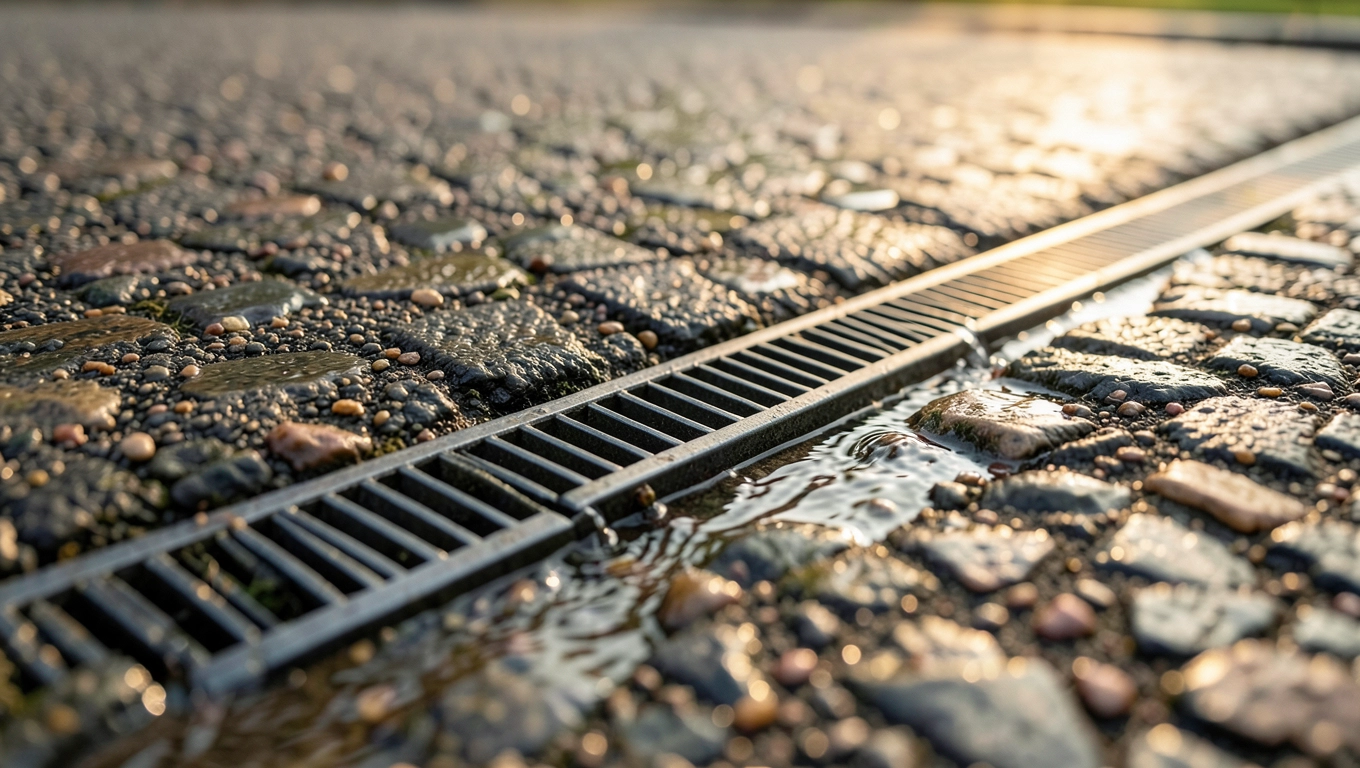

Przepisy, retencja i koszt odwodnienia podjazdu

Odwodnienie podjazdu nie wymaga pozwolenia na budowę, o ile nie jest to element sieci kanalizacyjnej obsługującej całą posesję. Sam kanał liniowy towarzyszący utwardzeniu podlega zgłoszeniu robót budowlanych, jeśli jego łączna długość przekracza 20 m lub studzienki rewizyjne mają głębokość powyżej 1,5 m. W praktyce domowej niemal zawsze wystarczy zgłoszenie.

Coraz więcej gmin wprowadza obowiązek retencji 50% wód opadowych, co oznacza, że połowa deszczówki musi zostać na terenie działki. Odpływ liniowy można połączyć ze studnią chłonną o pojemności 2-4 m³, w której woda powoli infiltruje do gruntu. Studnia chłonna wypełniona jest grubym żwirem frakcji 32-63 mm i otoczona geowłókniną zamykającą drobne cząstki.

Odprowadzanie wody do kanalizacji ogólnospławnej lub deszczowej wymaga zgody zarządcy sieci i naliczenia opłaty zmiennej zależnej od powierzchni utwardzonej. Stawki w 2026 roku wahają się od 0,30 do 1,20 PLN za m² miesięcznie, co przy podjeździe 100 m² daje 360-1440 PLN rocznie. Retencja na własnej działce eliminuje tę opłatę i zwraca się w ciągu 3-4 lat.

Koszt robocizny stanowi zwykle 35-45% całej inwestycji i rośnie proporcjonalnie do długości ciągu oraz dostępu do miejsca montażu. Kanał prowadzony wzdłuż ogrodzenia, bez konieczności ręcznego kopania, obniża cenę o 15-20%. Z kolei odcinek w strefie istniejących instalacji podziemnych (woda, gaz, prąd) wymaga ręcznego wykopu i podnosi koszt o 30-50%.

Projektanci i wykonawcy stosują prosty wzór doboru przepustowości: Q = 0,033 × C × I × A, gdzie C to współczynnik spływu (0,8 dla kostki betonowej), I to intensywność deszczu mierzona w l/s·ha, a A to powierzchnia zlewni w hektarach. Dla podjazdu 100 m² w centralnej Polsce przy deszczu 130 l/s·ha wzór daje 3,4 l/s, co oznacza konieczność zastosowania kanału 150 mm o przepustowości 6-8 l/s·mb.

Zimowa eksploatacja różni się od letniej przede wszystkim koniecznością kontroli lodu i soli. Kanał zamarza, gdy temperatura spada poniżej −5°C przez 48 h, a warstwa lodu 10-15 mm zmniejsza przekrój użyteczny o 25%. Roztwory soli chlorkowej przyspieszają korozję stali ocynkowanej, dlatego w klasach D400 warto wybierać ruszty z żeliwa lub stali nierdzewnej. Sezonowa kontrola obejmuje przegląd uszczelek i czyszczenie koszy filtracyjnych co kwartał.

Połączenie odpływu liniowego z drenażem francuskim (opaskowym) daje rozwiązanie odporne na najcięższe ulewy. Drenaż opaskowy z rury perforowanej Ø 110 mm w obsypce żwirowej zbiera wodę gruntową wokół fundamentów, a odpływ liniowy przejmuje wodę powierzchniową. Oba systemy łączą się w studzience zbiorczej skąd woda trafia do studni chłonnej lub kanalizacji. To rozwiązanie zabezpiecza dom przed wilgocią kapilarną i zalewaniem piwnicy jednocześnie.

Konserwacja sezonowa sprowadza się do czterech czynności: usunięcia liści z rusztów jesienią, przepłukania kanału wodą pod ciśnieniem wiosną, kontroli uszczelek po zimie i sprawdzenia drożności studzienki chłonnej raz na dwa lata. Zaniedbanie tych prac obniża żywotność systemu z 25 do 12-15 lat, a koszt wymiany kanału przewyższa wtedy koszt regularnej obsługi pięciokrotnie.

Źródła danych i regulacji: PN-EN 1433 (klasyfikacja kanałów odwadniających), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), IMGW-PIB (intensywność opadów), PN-EN 206 (beton C20/25), rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065). Strony referencyjne: pkn.pl, isap.sejm.gov.pl, imgw.pl, eurokod.pl.
