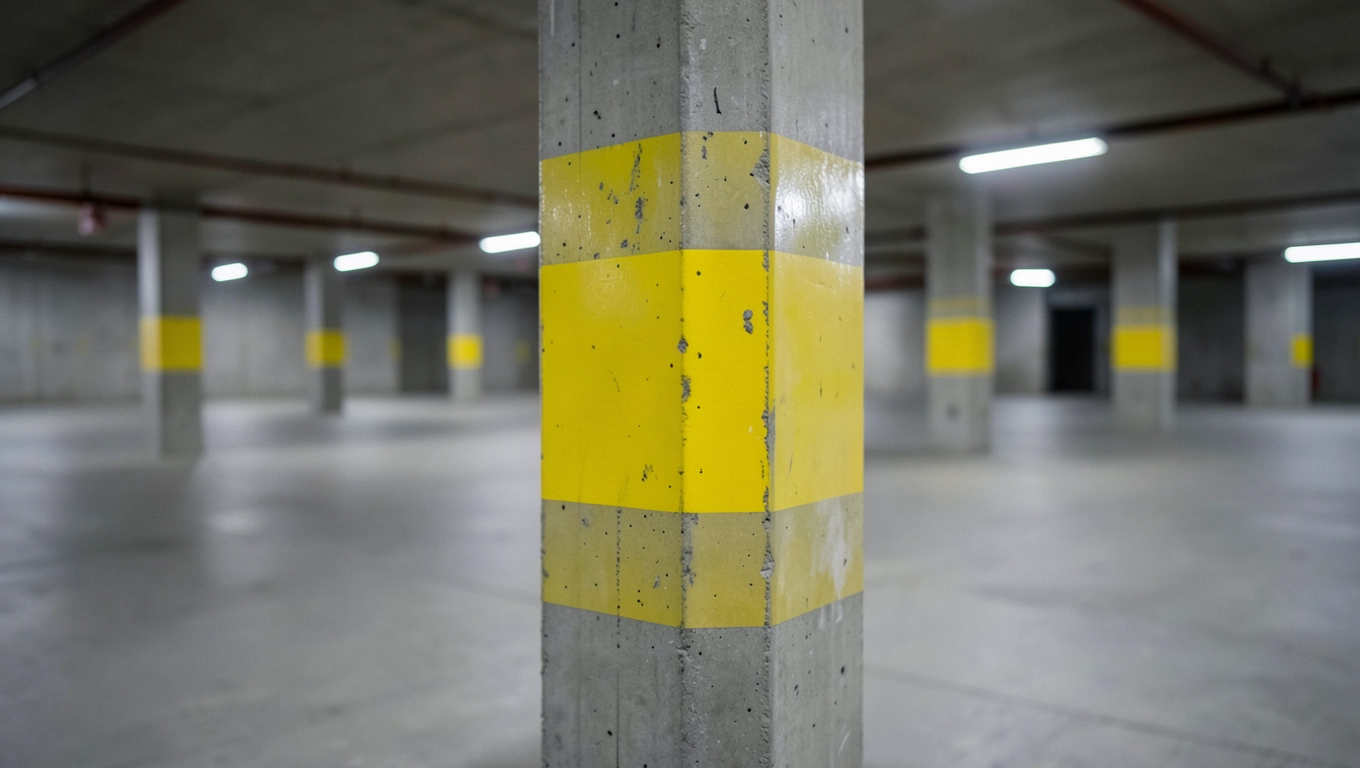

Oznakowanie słupów w garażu: przepisy i wymogi techniczne 2025

Pamiętasz ten moment, gdy w ciasnym garażu podziemnym czujesz, że centymetry dzielą Cię od betonowej kolumny, a każdy ruch kierownicy to igranie z losem? To właśnie wtedy, bardziej niż kiedykolwiek, doceniasz rolę dobrze zaplanowanego systemu nawigacji. Temat oznakowanie słupów w garażu przepisy może brzmieć jak sucha teoria, ale w praktyce decyduje o bezpieczeństwie i płynności ruchu pod ziemią. Odpowiadając w skrócie: polskie przepisy techniczne nakładają obowiązek odpowiedniego oznakowania słupów, traktując je jako przeszkody stałe wymagające wizualizacji w celu minimalizacji ryzyka kolizji i wspierania bezpiecznego manewrowania na ograniczonej przestrzeni.

Przejdźmy teraz od przepisów do praktyki i zastanówmy się, jakie są realia wdrożenia skutecznego oznakowania słupów w garażu. Wybór metody i materiałów ma bezpośrednie przełożenie na koszt, trwałość oraz efektywność wizualną i fizyczną ochronę. Poniżej prezentujemy orientacyjne zestawienie kosztów i cech popularnych rozwiązań.

Prezentowany wykres stanowi uproszczony obraz sytuacji, gdzie koszt to tylko jedna z wielu zmiennych – równie ważne są łatwość aplikacji, wymagana trwałość, odporność na uderzenia oraz estetyka. Wybór konkretnego rozwiązania powinien być podyktowany specyfiką obiektu, natężeniem ruchu, a także przewidywanym ryzykiem kolizji w danym punkcie. Inaczej będziemy podchodzić do garażu prywatnego, a inaczej do intensywnie eksploatowanego parkingu publicznego.

Ochraniacze narożników jako element oznakowania pionowego i bezpieczeństwa

Gdy myślimy o bezpieczeństwie w garażu, często na pierwszy plan wysuwa się oznakowanie poziome w postaci linii na podłodze, ale to nie wszystko. Pionowe elementy, takie jak znaki, lustra i przede wszystkim ochraniacze narożników, odgrywają równie kluczową rolę w tworzeniu bezpiecznej przestrzeni manewrowej.

Ochraniacze narożników słupów to dyskretni, ale niezwykle ważni strażnicy naszych pojazdów i samej konstrukcji budynku. Ich podstawowa funkcja jest dwojaka: stanowią fizyczną barierę, absorbując energię uderzenia w razie niefortunnego kontaktu, a jednocześnie pełnią funkcję oznakowania pionowego, rzucając się w oczy i ostrzegając przed bliskością przeszkody.

Występują w różnych formach i z różnych materiałów, najczęściej spotkamy modele wykonane z wytrzymałej gumy lub elastycznej pianki. Gumowe ochraniacze narożnikowe, często w jaskrawych, kontrastujących kolorach jak żółto-czarny czy biało-czerwony, charakteryzują się wysoką odpornością na ścieranie i deformacje, doskonale sprawdzając się w miejscach o wysokim ryzyku uderzenia.

Piankowe ochraniacze, choć zazwyczaj mniej odporne na poważne uderzenia niż gumowe, oferują lepszą amortyzację przy lekkich otarciach, chroniąc karoserię pojazdu przed zarysowaniami. Są często łatwiejsze w montażu, często bazując na mocnym kleju, co jest plusem w przypadku delikatniejszych powierzchni słupów, gdzie wiercenie jest niewskazane.

Decydując się na konkretny typ ochraniacza, należy wziąć pod uwagę kilka czynników: intensywność ruchu w okolicy słupa, rozmiar i rodzaj pojazdów korzystających z garażu oraz specyfikę samego słupa (materiał, kształt). Na przykład, słup okrągły będzie wymagał innego rozwiązania (np. opaski piankowej lub segmentowej gumowej) niż typowy słup prostokątny, do którego pasują kątowe ochraniacze narożnikowe.

Montaż ochraniaczy powinien być solidny i trwały. Niezależnie od tego, czy wybieramy mocowanie na kołki i śruby, czy za pomocą specjalistycznego kleju przemysłowego, element musi pewnie przylegać do powierzchni, aby skutecznie pełnić swoją rolę przez długi czas. Uszkodzony, odklejający się ochraniacz nie tylko przestaje chronić, ale sam może stanowić zagrożenie lub utrudnienie.

Lokalizacja ochraniaczy jest równie ważna jak ich wybór. Powinny znaleźć się na wszystkich słupach w newralgicznych punktach: wzdłuż dojazdów i dróg manewrowych, zwłaszcza w ich węższych fragmentach, przy rampach, w pobliżu wjazdów i wyjazdów oraz oczywiście na słupach usytuowanych bezpośrednio między stanowiskami postojowymi, gdzie margines błędu jest minimalny.

Przepisy budowlane dotyczące garaży, takie jak Warunki Techniczne, wprost nie wskazują liczby czy typów wymaganych ochraniaczy narożników, jednak ich zastosowanie jest powszechną dobrą praktyką projektową i zarządczą, wynikającą z analizy ryzyka. Są one interpretowane jako uzupełnienie wymaganego `oznakowanie pionowe`, poprawiające ogólny poziom bezpieczeństwa obiektu.

Patrząc na to z perspektywy właściciela czy zarządcy garażu, inwestycja w ochraniacze narożników to często prewencyjny wydatek, który wielokrotnie zwraca się poprzez unikanie kosztów związanych z naprawami pojazdów i samych elementów konstrukcyjnych. Zarysowany zderzak to niewielki problem w porównaniu z pękniętym reflektorem czy uszkodzeniem zawieszenia po silnym uderzeniu.

Spotykane w garażach ochraniacze często mają dodatkowe elementy zwiększające ich widoczność, takie jak zintegrowane elementy odblaskowe. Nawet przy słabym oświetleniu lub w nocy, odbijające światło reflektorów panele czy pasy na ochraniaczu sprawiają, że przeszkoda jest widoczna z większej odległości, co daje kierowcy więcej czasu na reakcję i korektę toru jazdy.

Estetyka również odgrywa rolę, zwłaszcza w garażach o podwyższonym standardzie. Producenci oferują ochraniacze w różnych kolorach i wzorach, które można dopasować do ogólnego designu wnętrza, nie rezygnując przy tym z ich podstawowej funkcji ochronnej i ostrzegawczej.

Nie można zapominać o regularnej konserwacji i inspekcji ochraniaczy. Uszkodzone, pęknięte czy odklejone elementy należy niezwłocznie wymieniać, aby utrzymać wysoki poziom bezpieczeństwa. To jak z przeglądem hamulców w samochodzie – niby prozaiczne, ale absolutnie kluczowe dla zapobiegania wypadkom.

W kontekście oznakowania słupów w garażu przepisy, ochraniacze narożników stanowią przykład elementu, który wykracza poza samo oznakowanie, dodając fizyczną warstwę ochrony. Są to swoiste "poduszki bezpieczeństwa" dla słupów i samochodów, nie tylko sygnalizujące zagrożenie, ale realnie minimalizujące jego skutki.

Integracja ochraniaczy z pozostałym oznakowaniem, zarówno poziomym jak i pionowym (znakami, tablicami), tworzy spójny system wizualnej komunikacji w garażu. Przykładowo, żółta linia `miejsca postojowe` prowadząca do żółto-czarnego ochraniacza na słupie stanowi jasny sygnał dla kierowcy o granicach dostępnej przestrzeni i lokalizacji przeszkody.

Ceny ochraniaczy są zróżnicowane, w zależności od materiału, rozmiaru i producenta. Proste piankowe osłony narożne o długości około metra mogą kosztować od kilkunastu do kilkudziesięciu złotych, podczas gdy solidne gumowe profile narożnikowe lub opaski na całe słupy mogą osiągać cenę powyżej stu czy nawet kilkuset złotych za sztukę. Warto jednak pamiętać o trwałości – tańsza pianka może wymagać częstszej wymiany w intensywnie użytkowanych miejscach.

Z doświadczenia mogę powiedzieć, że najwięcej kolizji zdarza się w miejscach o słabym oświetleniu, z ostrymi zakrętami i właśnie przy źle oznakowanych słupach. W takich punktach ochraniacz narożnikowy, często wyposażony w element odblaskowy, potrafi "uratować dzień" i zapobiec kosztownym konsekwencjom.

Podsumowując, ochraniacze narożników to element infrastruktury garażowej, który choć nie zawsze wprost narzucony przez literę prawa w każdym detalu, jest nieodzowny w projektowaniu bezpiecznej i funkcjonalnej przestrzeni. Stanowią one fizyczne uzupełnienie wymagań wymiarowych i wizualne wzmocnienie ogólnego `oznakowanie`, świadcząc o dbałości zarządcy o bezpieczeństwo użytkowników.

Montując ochraniacze, pamiętajmy o optymalnej wysokości – zazwyczaj umieszcza się je na wysokości zderzaków samochodów, czyli najczęściej w przedziale od ok. 20 cm do 60 cm nad posadzką, czasem montując dwa lub trzy pasy na różnych wysokościach, zwłaszcza na słupach o dużym obwodzie czy w miejscach, gdzie parkują różne typy pojazdów (np. również SUV-y z wyżej położonymi zderzakami).

Wpływ rozmieszczenia słupów na projekt oznakowania poziomego w garażu

Rozstaw słupów konstrukcyjnych w garażu to nic innego jak architektoniczny kręgosłup budynku, ale dla projektanta oznakowania poziomego to zestaw twardych, nieodwołalnych punktów, które determinują cały układ komunikacyjny pod ziemią. Nie da się tych elementów przesunąć, dlatego oznakowanie musi umiejętnie wpleść się w siatkę kolumn, zapewniając zarówno efektywność wykorzystania przestrzeni, jak i przede wszystkim bezpieczeństwo użytkowników.

Projektowanie oznakowania poziomego na parkingu podziemnym zaczyna się od analizy układu konstrukcyjnego, a konkretnie rozmieszczenia słupów nośnych. Ich lokalizacja wpływa na szerokość pasów ruchu, kształt i rozmiar stanowisk postojowych oraz konieczność wyznaczania stref wyłączonych z ruchu czy martwych pól tam, gdzie manewrowanie jest niemożliwe lub zbyt ryzykowne.

Wyobraźmy sobie alejkę w garażu – jej szerokość jest podyktowana przepisami (minimum 5 metrów dla dojazdu), ale jej przebieg musi omijać słupy. Oznakowanie poziome w postaci ciągłych lub przerywanych linii `jezdni` wytycza tor jazdy, kierując pojazdy płynnie wokół tych przeszkód. W punktach, gdzie alejka zakręca w bezpośrednim sąsiedztwie słupa, linie mogą przybierać łagodniejsze łuki lub dodatkowo podkreślać konieczność zachowania ostrożności.

Stanowiska postojowe są często projektowane tak, aby zmieścić się między słupami lub opierać się o nie boczną krawędzią. Przypomnijmy minimalną odległość `10cm od słupa` – to ta wąska szczelina, którą linie oznakowania poziomego muszą precyzyjnie obrysować, definiując granicę stanowiska. Linie te (często białe lub żółte `pasy ruchu` i podziałowe) nie tylko wyznaczają obszar parkowania, ale także ostrzegają, jak blisko przeszkody znajduje się samochód.

Szczególnie tricky stają się sytuacje, gdy słupy wypadają w nietypowych miejscach – na końcu alejki, na zakręcie czy w narożniku. W takich punktach projekt oznakowania musi być szczególnie przemyślany. Często stosuje się dodatkowe oznakowanie pionowe, takie jak lustra, które poprawiają widoczność, ale podstawę wizualizacji stanowi właśnie oznakowanie poziome, często w połączeniu z dodatkowymi symbolami.

Martwe pola, strefy wyłączone z ruchu, czy miejsca o ograniczonym prześwicie to kolejne obszary, gdzie słupy wymuszają specyficzne rozwiązania w oznakowaniu. Linie, najczęściej białe ciągłe, lub nawet pełne wypełnienie powierzchni farbą, w połączeniu z kreskowaniem, wyraźnie oddzielają te strefy od `miejsca postojowe` i dróg komunikacyjnych, zapobiegając wjazdow `pojazdów` w miejsca nieprzeznaczone do ruchu czy parkowania.

Materiały stosowane do oznakowania poziomego w garażach muszą być niezwykle trwałe i odporne na specyficzne warunki eksploatacji. Farby epoksydowe, poliuretanowe czy chlorokauczukowe są popularnym wyborem ze względu na dobrą przyczepność do betonu, odporność na ścieranie spowodowane przez opony, a także na kontakt z olejami, smarami czy solą drogową naniesioną przez samochody zimą. Grubość naniesionej warstwy farby, zazwyczaj mierzona w setkach mikronów, ma bezpośredni wpływ na trwałość oznakowania.

Wykorzystanie kulek szklanych wierzchnio sypanych na mokrą farbę lub zmieszanych z farbą (przy oznakowaniu grubowarstwowym) zwiększa widoczność oznakowania, czyniąc je odblaskowym. Jest to szczególnie ważne w słabiej oświetlonych częściach garażu, gdzie `linie` muszą być dobrze widoczne w świetle reflektorów, pomagając kierowcom orientować się w przestrzeni.

Kolory oznakowania poziomego w garażu nie są przypadkowe i mają swoje znaczenie, często zgodne z ogólnymi zasadami oznakowania drogowego, choć dostosowane do specyfiki obiektu. Białe linie zazwyczaj wyznaczają standardowe stanowiska postojowe i krawędzie `pasy ruchu`. Żółte linie mogą być używane do oznaczania miejsc specjalnych, stref czasowego postoju, obszarów zakazu parkowania, czy jako dodatkowe ostrzeżenie wokół przeszkód, w tym właśnie słupów.

Na rampach podjazdowych i zjazdowych, gdzie ryzyko kolizji jest zwiększone ze względu na różnicę poziomów i często ograniczoną widoczność, oznakowanie poziome odgrywa kluczową rolę w organizacji `ruchu`. Wyraźnie `linie`, strzałki kierunkowe i napisy informują kierowców o kierunku jazdy, szerokości pasa ruchu oraz miejscach, w których nie wolno się zatrzymywać. Lokalizacja słupów nośnych rampy wprost wpływa na to, jak szeroki może być pas ruchu i gdzie muszą pojawić się linie rozdzielające.

Specjalne strefy, takie jak miejsca postojowe dla rodzin z dziećmi (często szersze, aby ułatwić wyjmowanie dzieci z fotelików) czy stanowiska dla pojazdów elektrycznych ze stacjami ładowania, również wymagają specyficznego oznakowania poziomego, które musi harmonijnie współistnieć z lokalizacją pobliskich słupów. Często oznacza to konieczność zaplanowania niestandardowych kształtów stanowisk.

Nieodłącznym elementem projektu oznakowania poziomego jest uwzględnienie przejść dla pieszych. Choć główny ruch w garażu to ruch kołowy, zapewnienie bezpiecznych dróg dla pieszych jest fundamentalne. `Przejścia dla pieszych` muszą być wyznaczone w sposób czytelny, np. przy użyciu białych pasów na jezdni, i poprowadzone tak, aby omijały główne punkty kolizji ze słupami, często kierując pieszych wzdłuż ścian lub wydzielonych stref bezpieczeństwa.

Zdarza się, że architektura budynku, a co za tym idzie rozstaw słupów konstrukcyjnych, wymusza takie ułożenie stanowisk i pasów ruchu, które tworzy miejsca o zwiększonym ryzyku kolizji. W takich punktach oznakowanie poziome musi być dodatkowo wzmocnione np. przez zastosowanie bardziej widocznych materiałów, szerszych linii, czy elementów uzupełniających, takich jak piktogramy ostrzegawcze na posadzce czy już wspomniane `ochraniacze narożników` na słupach.

Trwałość i widoczność oznakowania poziomego w garażu wielopoziomowym jest kluczowa dla jego funkcjonalności i bezpieczeństwa. Regularne inspekcje stanu farby i ewentualne odnawianie `oznakowanie w garażach` powinny być integralną częścią zarządzania obiektem. Wyblakłe, wytarte linie przestają pełnić swoją rolę informacyjną i ostrzegawczą, zwiększając ryzyko pomyłek i kolizji.

Podsumowując, rozstaw słupów konstrukcyjnych to geometryczne wyzwanie, któremu sprostać musi projekt oznakowania poziomego. To sztuka wplecenia sieci linii, symboli i kolorów w stały, niepodzielny układ kolumn, aby stworzyć intuicyjny i bezpieczny system nawigacji dla kierowców i pieszych, efektywnie wykorzystujący dostępną przestrzeń zgodnie z obowiązującymi normami i zasadami dobrej inżynierii.
