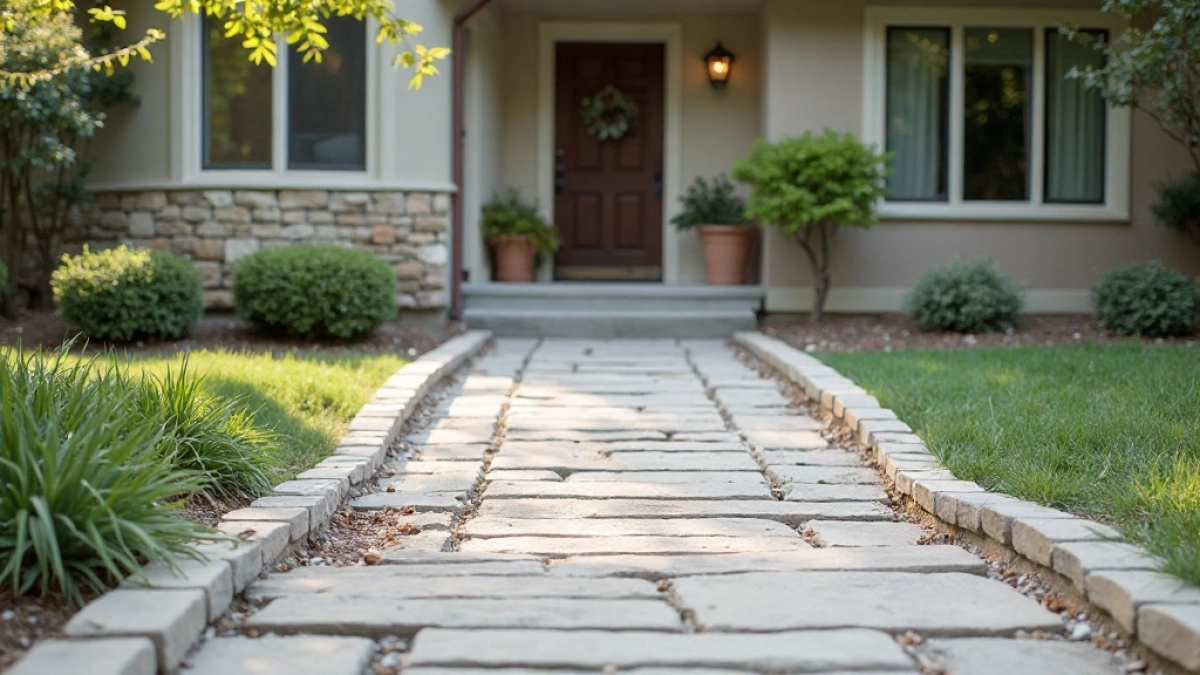

Podjazd z kostki brukowej dla niepełnosprawnych

W Polsce żyje prawie 4,9 miliona osób z orzeczoną niepełnosprawnością ruchową, a tysiące kolejnych potrzebują wózka jedynie czasowo, po złamaniach, udarach czy operacjach ortopedycznych. Dla tej grupy nawierzchnia pod stopami czy kołami nie jest kwestią estetyki decyduje o samodzielności, godności i bezpieczeństwie. Kostka brukowa na podjeździe dla niepełnosprawnych potrafi być rozwiązaniem na dekady, ale wyłącznie wtedy, gdy dobór grubości, faktury i spadków opiera się na twardych normach, a nie intuicji ekipy wykonawczej. Poniższy tekst łączy aktualne przepisy, mechanikę nawierzchni i praktykę odbiorową w jedną całość, którą można wydrukować i położyć obok projektu zagospodarowania działki.

• Wymiary i spadki zgodne z przepisami
• Kostka antypoślizgowa i pasy uwagi
• Najczęstsze błędy wykonawców
• Kontrola odbiorowa i kosztorys

Wymiary i spadki zgodne z przepisami

Przepisy budowlane precyzyjnie regulują geometrię ciągów, po których poruszają się osoby na wózkach, z białą laską lub o kulach. Podstawą pozostaje rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi nowelizacjami (tekst jednolity Dz.U. 2022 poz. 1225). Paragrafy od 70 do 72 odpowiadają za pochylnie, a paragraf 193 reguluje dojścia do budynków.

Szerokość ciągu to pierwszy parametr, który przesądza o tym, czy osoba na wózku zmieści się obok opiekuna lub drugiego wózka. 90 cm to absolutne minimum techniczne, ale funkcjonalne minimum wynosi już 120 cm, a naprawdę wygodne przejście zaczyna się od 150 cm. Dopiero przy 180 cm dwa wózki inwalidzkie mogą się minąć bez konieczności zjeżdżania na trawnik czy jezdnię.

Spadki rządzą się własną fizyką. Woda szuka najniższego punktu, a koło wózka największego oporu. Dlatego spadek podłużny podjazdu nie powinien przekraczać 5% w idealnych warunkach, a 6% stanowi górną dopuszczalną granicę wg rozporządzenia. Przy 8% nachylenia ręce osoby pchającej wózek pracują na granicy wytrzymałości, a zjeżdżanie staje się niebezpieczne nawet z asekuracją. Spadek poprzeczny wystarczy utrzymać w przedziale 0,5-1,5% więcej powoduje niepożądany zsuw kół, mniej nie odprowadza skutecznie deszczówki.

Promienie zawracania to kolejny cichy zabójca niezależności. Wózek manualny potrzebuje koła o średnicy 150 cm, by zawrócić bez cofania. Kwadratowe załamania ścieżki lepiej ścinać narożnikami 30 × 30 cm, bo ciasny łuk klinuje przednie koło skrętne i zmusza do manewrów w trzech nawrotach. Miejsca odpoczynku warto rozmieszczać co 30 metrów ławka odsunięta 40 cm od krawędzi ciągu, by osoba z niepełnosprawnością mogła zająć miejsce bez blokowania przejścia.

Rampa krawężnikowa zasługuje na osobne potraktowanie, bo to najczęstszy punkt styku nawierzchni z jezdnią. Różnica poziomów między rampą a jezdnią nie może przekraczać 2 cm większa wywołuje szarpnięcie i blokowanie się małych kółek przednich. Nachylenie samej rampy liczy się stosunkiem wysokości do długości: przy 15 cm różnicy poziomów długość rampy wynosi minimum 150 cm, co daje spadek 10%. Spadki boczne rampy nie powinny przekraczać 10%, a jeszcze lepiej, gdy spadek poprzeczny uzyskuje się przez sam kształt kostki ostrzegawczej, nie przez jej przechylenie.

Tabela wymiarów rampy krawężnikowej

Kostka antypoślizgowa i pasy uwagi

Nawierzchnia dla osób z dysfunkcją wzroku rządzi się innymi prawami niż typowy chodnik miejski. Standardowa kostka szlifowana pod stopą sportowego obuwia zachowuje przyczepność, ale dla białej laski, psa przewodnika i koła wózka liczy się każdy milimetr różnicy faktury. Kostka betonowa dla niepełnosprawnych powinna mieć klasę antypoślizgowości minimum R11 wg normy DIN 51130 i współczynnik tarcia na mokro powyżej 0,42 wg PN-EN 1338.

Faktura kostki to nie kwestia gustu inwestora, lecz fizyki kontaktu. Mocno łupana powierzchnia zatrzymuje obcas, kule ortopedyczne i małe kółka skrętne, a gęsta fuga powyżej 5 mm chwyta czubki lasek. Dlatego dla pasa komunikacyjnego zaleca się kostkę płukaną lub śrutowaną o strukturze drobnoziarnistej, z fugą 2-3 mm wypełnioną piaskiem kwarcowym. Ten sam materiał zachowuje odporność na poślizg zarówno w pełnym słońcu, jak i po pierwszym jesiennym przymrozku.

Pasy gładkiej nawierzchni to rozwiązanie, którego nie widać na pierwszy rzut oka, a które decyduje o komforcie tysięcy użytkowników. 90 cm takiego pasa wzdłuż strefy parkowania pozwala wsiąść do auta z wózkiem, matce z wózkiem dziecięcym przejechać obok pachołka, a osobie na obcasach przejść suchą stopą obok kałuży. Pas formuje się z kostki o tej samej wytrzymałości, lecz gładkiej powierzchni nie wymaga osobnego materiału, wystarczy zmiana wzoru układanki.

Oznakowanie dotykowe to osobny rozdział polskiej infrastruktury, wciąż niedoceniany przez projektantów. Pasy uwagi wykonane z kostki o zmienionej fakturze guzki, rowki, profile prowadzą osobę niewidomą wzdłuż bezpiecznej osi i ostrzegają o zbliżającym się przejściu, schodach lub krawędzi peronu. Standardem pozostaje system zgodny z normą PN-EN 17210, w którym pole uwagi o strukturze guzikowej zajmuje pas 60 cm przed każdą przeszkodą.

Lokalizacja pasów dotykowych wynika z analizy naturalnych torów ruchu, nie z widzimisię urbanisty. Przy przejściach dla pieszych pas uwagi zaczyna się 30 cm przed krawężnikiem, przy wejściu do budynku 50 cm przed drzwiami, a przy schodach prowadzi wzdłuż krawędzi pierwszego i ostatniego stopnia. Kostka z wypustkami musi spełniać tę samą klasę mrozoodporności D3 (PN-EN 1338) co reszta nawierzchni, bo rozwarstwienie pojedynczego elementu tworzy niebezpieczną nierówność.

Punkty kontrolne odwodnienia

• Wpusty liniowe poza strefą ruchu, nigdy w osi przejazdu.
• Kratki ściekowe z otworami ≤20 mm ułożone prostopadle do kierunku ruchu.
• Zlicowanie górnej krawędzi kratki z kostką, tolerancja ±2 mm.
• Spadek min. 0,5% w kierunku wpustu na całej długości nawierzchni.

Najczęstsze błędy wykonawców

Rynek brukarski roi się od ekip, które potrafią ułożyć idealny podjazd dla auta, ale kompletnie nie rozumieją fizyki poruszania się na wózku. Brak tej wiedzy kosztuje inwestora nie tylko pieniądze, ale i bezpieczeństwo domowników oraz gości. Lista błędów powtarza się z zaskakującą regularnością od Bałtyku po Tatry, niezależnie od renomy firmy wykonawczej.

Pierwszy grzech to zbyt mała grubość kostki na podjeździe, po którym regularnie przejeżdża samochód osobowy. Kostka 4 cm wystarcza na taras, ale 6 cm stanowi minimum dla ruchu kołowego do 3,5 tony, a 8 cm dla pojazdów cięższych lub dostawczych. Cieńsza kostka ugina się pod obciążeniem, a powstałe nierówności natychmiast zaczynają blokować przednie koła skrętne wózka inwalidzkiego. Mechanizm jest prosty: beton pod obciążeniem punktowym pracuje jak belka, a zbyt cienki przekrój pęka wzdłuż linii największego momentu gnącego.

Drugi, równie powszechny błąd, to podsypka cementowa zamiast piaskowej. Mieszanka piasku z cementem twardnieje, tworząc sztywną płytę, która pęka przy pierwszym przemarzaniu gruntu. Powstałe szczeliny klinują koła i laski, a naprawa wymaga kucia całej nawierzchni. Prawidłowa podsypka to piasek płukany 0-2 mm lub mieszanka kruszyw 0-4 mm, która rozkłada obciążenie i jednocześnie pozwala na sezonowe ruchy podłoża. Warstwa podsypki powinna mieć po zagęszczeniu 3-5 cm na gruncie rodzimym i 5-10 cm na podsypce z tłucznia.

Trzeci błąd wynika z pośpiechu: brak dylatacji obwodowej. Beton pod wpływem temperatury rozszerza się i kurczy; bez szczeliny dylatacyjnej przy krawężniku, murze czy studzience naprężenia kumulują się w nawierzchni i powodują wybrzuszenia. Kostka unosi się w kliny, których nie sposób wyrównać bez demontażu. Standardowa szczelina dylatacyjna to 5-10 mm wypełniona trwale elastycznym materiałem, najczęściej pianką PE lub kitem poliuretanowym.

Czwarty grzech to zbyt mocna faktura kostki brukowej w pasie, po którym porusza się wózek. Łupana, rustykalna powierzchnia pięknie wygląda na wizualizacji, ale regularnie łapie obcas, kule łokciową i przednie koło skrętne. Wybór powinien paść na kostkę płukaną lub śrutowaną, o chropowatości Ra 2-4 µm dla strefy komunikacyjnej. Kostkę łupaną warto zostawić na rabaty i obrzeża, gdzie nikt nie przejeżdża codziennie.

Piąty błąd dotyczy lokalizacji studzienek kanalizacyjnych. Wpust umieszczony w osi przejazdu to proszenie się o kłopoty: kratka łapie koło, a po jej obróceniu lub zdeformowaniu pojawia się niebezpieczny uskok. Prawidłowe rozwiązanie zakłada przesunięcie studzienek minimum 40 cm poza strefę ruchu wózków lub zastosowanie kratek klasy D400 z żeliwa sferoidalnego, które utrzymują geometrię nawet pod obciążeniem 40 ton.

Kontrola odbiorowa i kosztorys

Odbiór podjazdu dla osoby z niepełnosprawnością ruchową wymaga czegoś więcej niż efektownego wrażenia po zakończeniu prac. Inwestor powinien przygotować prosty szablon pomiarowy, który można wypełnić razem z kierownikiem budowy w dniu odbioru. Lista kontrolna różni się od standardowej procedury brukarskiej, bo uwzględnia parametry niewidoczne gołym okiem.

Checklista odbiorowa dla inwestora

• Zmierz szerokość ciągu w trzech miejscach, sprawdź minimalną wartość.
• Sprawdź spadek podłużny niwelatorem lub poziomicą wodną.
• Sprawdź spadek poprzeczny w pięciu punktach.
li>Sprawdź różnicę poziomów na granicy rampa-jezdnia.
• Przejedź wózkiem po całej długości, zanotuj miejsca zatrzymywania się kółek.
• Sprawdź wysokość krawężników na rampie.
• Polej kostkę wodą, oceń antypoślizgowość w stanie mokrym.

Koszt całkowity podjazdu o wymiarach 6 × 1,5 m, z kostką śrutowaną R11, pełną podbudową i odwodnieniem liniowym, zamyka się w przedziale 10 000-14 000 zł przy wykonaniu etatowym przez firmę z doświadczeniem w nawierzchniach dla osób z niepełnosprawnościami. Ta sama powierzchnia z kostką płukaną niższej klasy twardnieje w okolicach 7 500-9 500 zł. Różnica 2 500-4 500 zł to cena wieloletniej wygody, braku napraw i spokoju sumienia, że podjazd nie stanie się przeszkodą.

Normy, na które warto się powołać w umowie z wykonawcą, obejmują przede wszystkim PN-EN 1338 (kostka betonowa wymagania i metody badań), PN-EN 1339 (płyty betonowe) oraz PN-EN 1340 (krawężniki). Każda z tych norm precyzuje dopuszczalne odchyłki wymiarowe, nasiąkliwość, mrozoodporność i wytrzymałość na zginanie. Wykonawca świadomy tych wymagań z miejsca odróżnia się od konkurencji, która zna jedynie własne cenniki.

Mini-glosariusz

• Pochylnia element budynku lub budowli umożliwiający pokonanie różnicy poziomów, zgodnie z §70 warunków technicznych.
• Rampa krawężnikowa obniżenie krawężnika umożliwiające zjazd z chodnika na jezdnię, szerokość min. 90 cm, spadek ≤10%.
• Pas uwagi element nawierzchni o zmienionej fakturze, ostrzegający osobę niewidomą o zbliżającej się przeszkodzie.
• Pole ostrzegawcze obszar z kostki guzikowej (truncated dome) o wymiarach min. 60 × 60 cm.
• Podbudowa warstwa nośna z tłucznia lub kruszywa, rozkładająca obciążenie na grunt rodzimy.
• Dylatacja celowa szczelina kompensująca ruchy termiczne nawierzchni.

Prawidłowo wykonany podjazd dla niepełnosprawnych z kostki brukowej może służyć pokoleniom bez większych interwencji. Wystarczy trzymać się trzech żelaznych reguł: dobrać kostkę o właściwej grubości i klasie antypoślizgowości, zachować geometrię zgodną z rozporządzeniem, a każdy etap zakończyć pomiarem wykonanym tym samym niwelatorem. Gdy ekipa zna te zasady i potrafi je wyjaśnić własnymi słowami, inwestor może spokojnie patrzeć na efekt końcowy i zapomnieć o podjeździe tak jak zapomina się o poręczach, które po prostu są, gdy są potrzebne.
