Przygotowanie gruntu pod płytę fundamentową – jak zrobić to raz, a dobrze?

Badania geotechniczne fundament decyzji, której nie warto pominąć

Siedemdziesiąt procent inwestorów traktuje badania gruntu jako zbędny wydatek. To właśnie ta decyzja potrafi kosztować cały dom. Pęknięcia ścian, zawilgocenia piwnic, nierównomierne osiadanie, a w skrajnych przypadkach konieczność podstemplowania konstrukcji. Każdy z tych scenariuszy ma jedną wspólną przyczynę: brak rzetelnej opinii geotechnicznej przed rozpoczęciem robót ziemnych.

• Badania geotechniczne fundament decyzji, której nie warto pominąć
• Podbudowa, drenaż i izolacja warstwy nośne płyty fundamentowej
• Najczęstsze błędy przy przygotowaniu gruntu i jak ich uniknąć

Tymczasem koszt takiego badania to zazwyczaj od 1500 do 4000 zł dla domu jednorodzinnego. Naprawa źle przygotowanego fundamentu? Pięć do piętnastu razy więcej. Mówimy tu o podbiciach, iniekcjach, a czasem o rozbiórce i budowie od nowa. Wartość badań geotechnicznych pod płytę fundamentową nie polega na samym dokumencie chodzi o konkretne dane, które pozwalają dobrać technologię do rzeczywistych warunków gruntowych.

Realny scenariusz: działka na torfach w okolicach Kaszub. Inwestor zlecił płytę fundamentową bez badań, ufając mapom geologicznym. Po dwóch latach ściany popękały w charakterystyczny sposób, drzwi przestały się domykać, a poziom posadzek się różnicował. Geotechnik stwierdził, że torf o miąższości trzech metrów wymagał wymiany gruntu lub zastosowania pali czego nikt nie sprawdził na etapie projektowania. Koszt naprawy przekroczył 180 000 zł.

Badania geotechniczne pod płytę fundamentową powinny obejmować kilka kluczowych elementów. Rodzaj gruntu i jego nośność (parametry q_s, q_p, E_edometryczne), poziom wód gruntowych wraz z ich sezonowymi wahaniami, głębokość przemarzania dla danej strefy klimatycznej (od 0,8 m do 1,4 m w Polsce) oraz obecność gruntów ekspansywnych lub organicznych. Każdy z tych parametrów wpływa bezpośrednio na grubość podbudowy, konieczność drenażu i dobór izolacji termicznej.

Prawnie badania są wymagane przy budynkach z piwnicą oraz w strefach szczególnego zagrożenia powodziowego. W pozostałych przypadkach pozostają opcjonalne, ale ekonomicznie niemal obowiązkowe. Inwestorzy, którzy je pomijają, podejmują decyzje oparte na domysłach, nie na faktach. Geotechnik podczas wizji na budowie pobiera próbki z co najmniej trzech otworów rozmieszczonych w narożnikach planowanego budynku. Każdy otwór sięga poniżej strefy przemarzania. Na tej podstawie sporządza opinię z konkretnymi zaleceniami dla projektanta konstrukcji.

Przed spotkaniem z geotechnikiem warto przygotować się z listą pytań, które wykraczają poza standardowy zakres:

• Czy na działce występują grunty organiczne (torf, namuł, gytia) wymagające wymiany?
• Jaki jest rzeczywisty poziom wód gruntowych w najwyższym stanie rocznym?
• Czy grunt jest ekspansywny (iły plastyczne) i czy grozi pęcznieniem?
• Jakie obciążenie dopuszcza podłoże pod płytę fundamentową?
• Czy konieczne jest odwodnienie terenu przed rozpoczęciem robót ziemnych?

Te pięć pytań pozwala wyjść poza ogólniki i uzyskać odpowiedzi, które faktycznie wpłyną na kosztorys i technologię. Geotechnik, który odpowiada wymijająco, prawdopodobnie nie ma doświadczenia w fundamentach płytowych. Warto szukać specjalistów z portfolio obejmującym takie realizacje.

Podbudowa, drenaż i izolacja warstwy nośne płyty fundamentowej

Gdy opinia geotechniczna leży na biurku projektanta, czas przejść od papieru do ziemi. Przygotowanie podłoża pod płytę fundamentową dzieli się na etapy, z których każdy ma ściśle określone parametry techniczne. Pominięcie któregokolwiek tworzy słabe ogniwo w łańcuchu obciążeń.

Pierwszy krok to wytyczenie geodezyjne i usunięcie humusu. Geodeta wyznacza obrys budynku z dokładnością do 1 cm, a humus (warstwa organiczna o miąższości 20-40 cm) trafia na odkład lub do rozplantowania w ogrodzie. Niwelacja terenu musi uwzględniać spadki od budynku minimum 2% na odległości 4 m od ściany. To pozornie proste, ale wielu wykonawców zostawia teren płaski, przez co woda deszczowa wraca pod płytę i zamraża ją od spodu.

Wykop powinien sięgać poniżej strefy przemarzania dla danego regionu. W centralnej Polsce to zazwyczaj 1,0-1,2 m, w północno-wschodniej nawet 1,4 m. Przy płycie fundamentowej wykop jest płytszy niż przy ławach bo sama płyta pełni funkcję termoizolowanego fundamentu. Kluczowe jest precyzyjne wyprofilowanie dna z tolerancją ± 2 cm, co weryfikuje się łatą niwelacyjną.

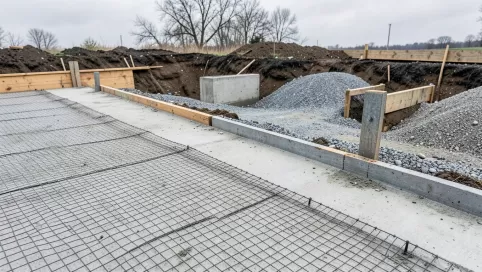

Warstwa nośna pod płytę fundamentową to kruszywo łamane lub naturalne o frakcji 0-31,5 mm. Grubość zależy od nośności gruntu rodzimego: na piaskach wystarczy 30 cm, na glinach i iłach potrzeba 40-50 cm. Zagęszczanie odbywa się warstwami po 15-20 cm płytową zagęszczarką wibracyjną o masie 200-400 kg. Wskaźnik zagęszczenia Is ≥ 0,97 to wymóg normy PN-EN 1997-2. Sprawdzenie płytą dynamiczną (LFG) lub metodą Proctora kosztuje około 300-500 zł, a daje pewność, że podbudowa nie osiądzie pod ciężarem betonu.

Na gruntach spoistych (gliny, iły) zaleca się ułożenie geowłókniny separacyjnej o gramaturze minimum 150 g/m² między gruntem rodzimym a kruszywem. Zapobiega mieszaniu się warstw i migracji drobnych frakcji w górę. Bez geowłókniny glina po zimie „pompuję" wodę w podbudowę, co obniża jej nośność o 30-40%.

Drenaż pod płytę fundamentową to rury perforowane PVC lub PP o średnicy 100 mm, otoczone warstwą żwiru płukanego 8-16 mm i owinięte geowłókniną. Spadek min. 0,5% w kierunku studzienki zbiorczej. Studzienki rewizyjne co 12-15 m umożliwiają płukanie i kontrolę drożności. Drenaż francuski (bez rur, wypełniony samym żwirem) sprawdza się na gruntach piaszczystych o niskim poziomie wód, ale na glinach i torfach jest niewystarczający. W takich warunkach klasyczny drenaż z rurami to jedyna rozsądna opcja.

Izolacja termiczna pod płytę fundamentową to polistyren ekstrudowany XPS. Pod płytą układa się warstwę 15-20 cm, na krawędziach (cokół) 10-15 cm. Standardowy biały XPS ma lambda 0,035-0,038 W/(m·K), grafitowy 0,029-0,032 W/(m·K). Różnica w grubości przy tym samym oporze cieplnym to około 3 cm, co przekłada się na mniejszy wykop i mniej pracy ziemnej. Na gruntach wilgotnych XPS grafitowy zachowuje lepsze parametry niż biały, bo ciemniejsza struktura lepiej odprowadza ciepło i nie chłonie wilgoci w warstwę przypowierzchniową.

Przed ułożeniem XPS rozkłada się folię PE o grubości 0,3 mm, która pełni funkcję izolacji przeciwwilgociowej. Folia musi zachodzić na zakład minimum 20 cm i być wywinięta na krawędź płyty. Na folii układa się zbrojenie: dwie siatki z prętów #12 co 15 cm ze stali AIIIN (B500SP), oddzielone podkładkami dystansowymi o wysokości 5-7 cm. Mniejsza otulina to ryzyko korozji i pękania betonu w strefie przypowierzchniowej.

Instalacje pod płytą (kanalizacja, woda, elektryka, ogrzewanie podłogowe) muszą być ułożone i przetestowane przed betonowaniem. Rury kanalizacyjne Ø110 mm ze spadkiem minimum 2%, testowane ciśnieniowo na 0,5 bar przez 30 minut. Przewody elektryczne w osłonach peszel, wodne w izolacji termicznej. Każdy przepust przez płytę zabezpieczony rurą ochronną. Pozytywny wynik testu szczelności to warunek dopuszczenia do betonowania.

Beton C25/30 (dawniej B30) z domieszkami uplastyczniającymi, pompowany i wibrowany. Pompowanie pozwala uzyskać ciągłość dostawy i uniknąć zimnych styków między warstwami. Wibrowanie (buławą lub listwą wibracyjną) eliminuje pęcherzyki powietrza, które po związaniu tworzą pustki obniżające wytrzymałość o 15-20%. Pielęgnacja betonu trwa 7-14 dni: zwilżanie co 4-6 godzin, przykrycie folią lub matami retencyjnymi, ochrona przed bezpośrednim słońcem i temperaturą poniżej 5°C. Zaniedbanie tego etapu powoduje rysy skurczowe i utratę nawet 40% wytrzymałości docelowej.

Najczęstsze błędy przy przygotowaniu gruntu i jak ich uniknąć

Rynek budowlany zna powtarzające się schematy błędów. Nie wynikają one z braku wiedzy w branży, lecz z presji budżetowej, pośpiechu lub braku nadzoru inwestorskiego. Każdy z tych błędów da się uniknąć, pod warunkiem że inwestor zna mechanizm, w jaki dane zaniedbanie wpływa na konstrukcję.

Pomijanie badań geotechnicznych to najczęstsza przyczyna katastrof fundamentowych. Inwestorzy argumentują, że sąsiedzi budowali bez badań i nic się nie stało. To klasyczne myślenie „u mnie będzie tak samo", które nie uwzględnia różnic w warunkach gruntowych nawet na sąsiednich działkach. Geometria warstw gruntu potrafi zmienić się diametralnie w odległości 20 m. Koszt badań (2000-4000 zł) przy budżecie domu wynoszącym 700 000-1 200 000 zł to ułamek procenta. Rezygnacja z nich to gra o stawkę wielokrotnie wyższej.

Oszczędzanie na zagęszczeniu gruntu pod płytę objawia się pozornie niewinnie przez pierwszy rok wszystko wygląda dobrze. Po dwóch-trzech zimach podbudowa osiada nierównomiernie, a w płycie pojawiają się rysy prostopadłe do narożników. Płyta fundamentowa, w odróżnieniu od ław, rozkłada obciążenia na dużą powierzchnię, ale wymaga jednorodnego podparcia. Miejscowe osłabienie podbudowy przekłada się na punktowe naprężenia w betonie, który zaczyna pękać.

Brak drenażu na działkach gliniastych to kolejna klasyka. Glina nie przepuszcza wody, więc każdy deszcz tworzy lokalne zastoje wokół budynku. Woda migruje pod płytę i podnosi poziom wód gruntowych bezpośrednio pod fundamentem. Zimą zamarza i zwiększa objętość o 9%, wypychając płytę do góry. Efektem są rysy w ścianach, nierówne posadzki i uszkodzone instalacje.

Brak testu szczelności instalacji przed betonowaniem to błąd, który ujawnia się po tygodniach, gdy trzeba kuć świeży beton. Naprawa nieszczelnego przepustu w związanej płycie to koszt 3000-8000 zł i utrata ciągłości hydroizolacji. Dlatego każdy przewód pod płytą musi być najpierw przetestowany, a dopiero potem zalany betonem.

Zaniedbanie pielęgnacji betonu to błąd wynikający z fałszywego przekonania, że beton „sam sobie poradzi". W rzeczywistości beton potrzebuje wody do hydratacji cementu. Bez zwilżania powierzchnia wysycha zbyt szybko, tworząc rysy skurczowe już po 24 godzinach. Beton niewłaściwie pielęgnowany osiąga zaledwie 60-70% wytrzymałości projektowej. Rysy te nie znikają, propagują się w głąb płyty i obniżają jej nośność.

Koszt przygotowania gruntu pod płytę fundamentową różni się znacząco w zależności od regionu, warunków gruntowych i dostępności materiałów. Poniższe wartości to uśrednione ceny rynkowe dla domu o powierzchni płyty 120 m²:

Łączny koszt przygotowania gruntu pod płytę fundamentową waha się od 500 do 800 zł/m². Różnica między ofertą najtańszą a najdroższą na identycznym gruncie sięga 40%. Warto pytać o szczegółowy kosztorys z podziałem na etapy, a nie zbiorczą kwotę „za fundament". Wykonawca, który nie potrafi rozbić ceny na elementy, prawdopodobnie ukrywa braki w jednej z pozycji.

Źródła i normy: PN-EN 1997-2 (Eurokod 7 badania geotechniczne), PN-EN 13164 (XPS wymagania), PN-EN 206+A2 (beton specyfikacja), PN-B-06050 (zagęszczanie gruntu), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), mapa stref przemarzania gruntu w Polsce (IMGW), katalogi producentów XPS i geowłóknin.
