Rysunek techniczny garażu blaszanego 6x5 – kompletny schemat 2026

Pięć na sześć metrów to trzydzieści metrów kwadratowych, czyli dokładnie tyle, ile zmieści się pod zwolnieniem z pozwolenia na budowę. Dlatego właśnie rysunek techniczny projekt garażu blaszanego 6x5 bywa drobiazgowy: urząd odmawia przyjęcia dokumentacji, gdy brakuje na niej wymiarów gabarytowych, przekątnych kontrolnych i rzutu dachu ze spadkiem. Poniżej znajdziesz pełną geometrię netto i brutto, obliczenia spadku połaci dla stref śniegowych od I do V, dobór blachy trapezowej T-18 albo T-35 oraz procedurę zgłoszenia PB-2 obowiązującą w 2026 roku. Każdy parametr opieram na konkretnej normie, a nie na intuicji wykonawcy.

• Geometria, wymiary i przekątne kontrolne
• Spadek dachu w garażu 6x5 obliczenia i strefy śniegowe
• Konstrukcja nośna i blacha T-18 vs T-35 w projekcie 6x5
• Fundament pod garaż blaszany wylewka, kostka czy kotwy bezpośrednie
• Brama, drzwi serwisowe i wentylacja w rysunku 6x5
• Zgłoszenie garażu blaszanego 6x5 i kosztorys 2026
• Checklist montażowa siedem kroków od rysunku do bramy
• Najczęstsze awarie i konserwacja
• Co sprawdzić przed złożeniem PB-2

Geometria, wymiary i przekątne kontrolne

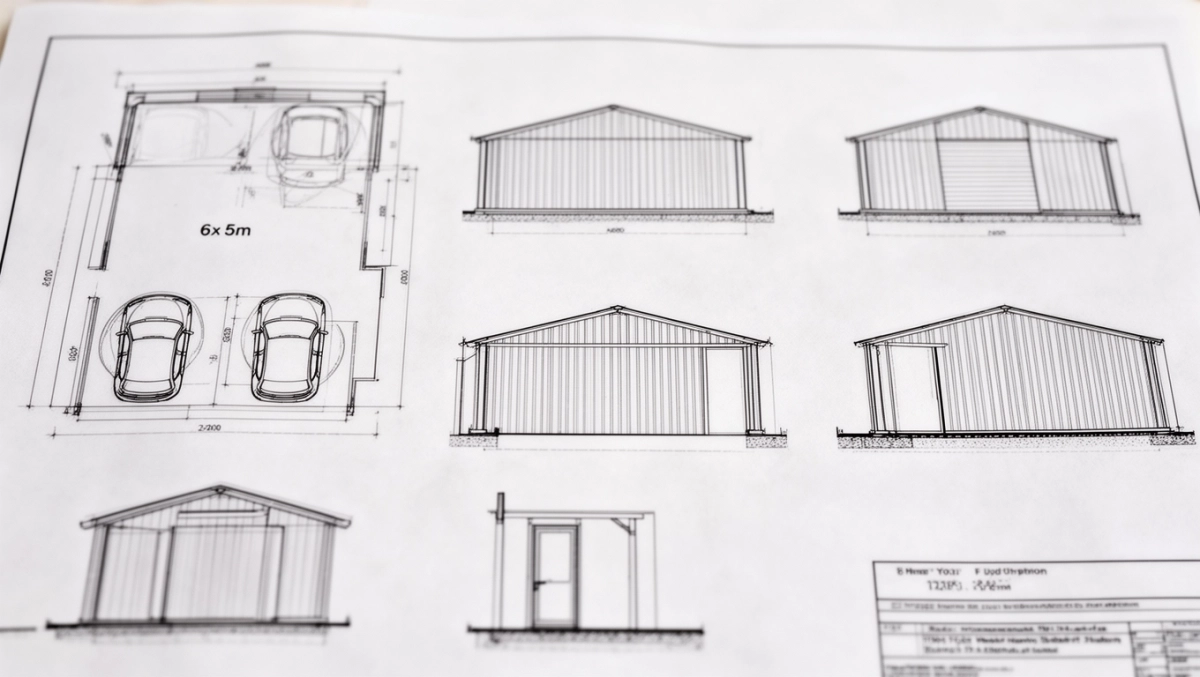

Rzut prostokątny w skali 1:50 (A3) to absolutne minimum. Na kartce muszą się znaleźć cztery osie podłużne, od A do D, oraz sześć poprzecznych, od 1 do 6, żeby każdy element konstrukcji miał punkt odniesienia. Bez tego rzut wygląda co prawda schludnie, lecz urzędnikowi brakuje siatki, w którą mógłby wbić szpilki kontrolne i zwymiarować odległości.

Przekątne rysuje się przerywaną linią wymiarową, a ich wartości wpisuje się nad linią. Przy tolerancji wykonawczej 10 mm każda z dwóch przekątnych 6x5 m (6,200 m i 5,000 m) musi mieścić się w przedziale 7,803-7,817 m. Pomiar laserowy krzyży się tu z taśmą zwijaną, więc lepiej zatrudnić jedną osobę do trzymania końca, niż polegać na oku.

W skali 1:50 jeden milimitr na rysunku odpowiada pięciu centymetrom w rzeczywistości. Grubość linii wymiarowej 0,18 mm, a obrysy profili 0,5 mm. Bez tych grubości wydruk blednie i trudno go skanować.

Spadek dachu w garażu 6x5 obliczenia i strefy śniegowe

Najczęstszy błąd papierowych projektów to zapis „12° od pionu", który nie mówi inwestorowi nic. Tymczasem kąt spadku liczy się od poziomu, a jego wartość wynika wprost z różnicy wysokości ściany frontowej i tylnej. W garażu 6x5 m front ma 2,50 m, tył 2,20 m, więc spadek w świetle konstrukcji wynosi 30 cm na 5,00 m.

Wzór jest klasyczny: tan α = 0,30 / 5,00 = 0,06, co po przeliczeniu daje kąt nasypowy 3,43°. W praktyce przyjmuje się 5-7°, bo niska połać słabiej odprowadza wodę i łatwiej ją ugina pod ciężarem śniegu. Można też zbudować dach dwuspadowy z kalenicą na osi 3,0 m, wówczas każda połowa spada pod kątem 11,3° (30 cm na 1,5 m). Taki wariant sprawdza się w Małopolsce i na Podhalu, gdzie obciążenie śniegiem przekracza 150 kg/m².

Strefy śniegowe i obciążenia charakterystyczne

Polska podzielona jest na pięć stref, a wartości referencyjne opublikowano w Załączniku krajowym do PN-EN 1991-1-3. Poniższa tabela pokazuje obciążenie charakterystyczne (sk) na poziomie gruntu, jeszcze przed uwzględnieniem współczynnika kształtu dachu.

Dla garażu w strefie III trzeba przyjąć 122 kg/m² i pomnożyć przez współczynnik kształtu μ₁, który dla dachu jednospadowego 5° wynosi 0,8. Daje to obciążenie obliczeniowe rzędu 117 kg/m² rozłożone na ramy co 1,5 m. W strefie V ta sama geometria wymaga już wzmocnienia płatwi C140 do C160 albo gęstszego rozstawu słupów, bo blacha fałduje się przy ugięciu powyżej L/150.

Przy wietrze 0,5 kN/m² (strefa I wg PN-EN 1991-1-4) na dachu jednospadowym powstaje siła ssąca, która próbuje oderwać arkusze od płatwi. Dlatego wkręty farmerskie 4,8x35 mm montuje się w każdej fali profilu na krawędzi nawietrznej i w co drugiej fali w części środkowej.

Konstrukcja nośna i blacha T-18 vs T-35 w projekcie 6x5

Szkielet garażu 6x5 m składa się z sześciu ram poprzecznych rozstawionych co 1,0 m (łącznie siedem osi dla lekkiego zwiększenia sztywności). Rama to spawany prostokąt z profili zamkniętych, a słupy osadzone są w kieszeniach stóp fundamentowych albo bezpośrednio na kotwach mechanicznych wbijanych w beton.

Spawanie musi spełniać klasę wykonania EXC1 wg PN-EN 1090-2, czyli szew ciągły pachwinowy o grubości 3 mm, oczyszczony mechanicznie i zabezpieczony antykorozyjnie podkładem cynkowym. Bez takiego zapisu w specyfikacji warsztat zrobi spoinę punktową i rama będzie pracować jak zawias w każdym silniejszym podmuchu.

Blacha trapezowa ściany vs dach

Na ściany wystarczy profil T-18 o wysokości fali 18 mm, bo obciążenie wiatrem przenosi się tu przez poszycie na słupy w dość krótkim cyklu. Na dach lepszy jest T-35, którego żebra usztywniają arkusz między płatwiami i zapobiegają klawiszowaniu pod ciężarem śniegu. Cena za metr kwadratowy waha się przez to znacząco.

Połączenie T-18 na ściany oraz T-35 na dach obniża koszt materiału o 8-12% w stosunku do wariantu „wszędzie T-35", a jednocześnie utrzymuje sztywność połaci, której wymaga norma. Ten mix sprawdza się w garażach narażonych na grad, bo 35 mm żeber lepiej rozprasza energię uderzenia.

Nie stosuj samego T-18 na dachu o rozstawie płatwi 1,2 m, jeśli strefa śniegowa wynosi III albo więcej. Przy ugięciu L/150 arkacz wygina się w kałużę wody, a stojąca woda zamarzając potrafi rozsadzić łączenie na felc.

Kotwienie do podłoża trzy metody

Najtańsza i najszybsza metoda to wbijane kotwy stalowe 12 mm o długości 500 mm, osadzane w betonie C20/25 młotkiem udarowym. Wytrzymują siłę wyrywającą rzędu 8 kN i nadają się do większości gruntów nośnych. Metoda chemiczna z żywicą epoksydową w otworze ø14 mm daje 12-15 kN, ale wymaga 24 godzin wiązania i czystego, suchego otworu, inaczej kotwia traci nośność. Kotwy bezpośrednie, czyli śruby M12 wklejane w świeży beton przed związaniem, są złotym środkiem: trzymają 10 kN i pozwalają ustawić ramę bezpośrednio po wylaniu ławy.

Fundament pod garaż blaszany wylewka, kostka czy kotwy bezpośrednie

Wybór fundamentu pod garaż blaszany 6x5 zależy od tego, jak długo obiekt ma stać w jednym miejscu. Kostka brukowa na podsypce cementowo-piaskowej to kompromis: montaż trwa jeden dzień, ale po trzech-czterech latach pod obciążeniem kół samochodu kostka się klinuje i ramę trzeba ponownie poziomować. Trwała wylewka betonowa wiąże się z czasem i ceną, lecz umożliwia pełne posadowienie ramy bez podkładek.

Posadzka C20/25 o grubości 10-12 cm z siatką stalową ø6 co 15 cm sprawdza się pod koła osobowe i lekką dostawczego. Siatka rozkłada skurcz i przeciwdziała spękaniom przy pierwszych mrozach, kiedy grunt zamarzając wywiera naprężenia rzędu 0,5 MPa na dolną płaszczyznę płyty. W strefie przemarzania ponad 1,0 m warto pod wylewkę włożyć 10 cm XPS-u, bo inaczej pod posadzką tworzą się soczewki lodu i płyta się ugina nierównomiernie.

Podciąganie kapilarne pod ramą ustawioną bezpośrednio na kostce brukowej potrafi w ciągu jednej zimy doprowadzić do korozji dolnego pasa. Dlatego zawsze pod ramę kładzie się folię PE 0,3 mm, która odcina betonowy rdzeń od wilgoci gruntowej.

Brama, drzwi serwisowe i wentylacja w rysunku 6x5

Brama wjazdowa zajmuje centralną oś ściany frontowej, a jej światło musi mieścić szerokość auta z lusterkami plus 30 cm luzu z każdej strony. W garażu 6,2 m brutto daje to bramę o wymiarach 2,5 x 2,2 m, co spełnia wymóg dojazdu pojazdów osobowych i większości SUV-ów. Uchylna brama segmentowa kosztuje 30-40% więcej od dwuskrzydłowej, lecz zajmuje mniej miejsca przed garażem i uszczelnia obrys, dzięki czemu kurz z ulicy nie wchodzi do wnętrza.

Drzwi serwisowe 0,9 x 2,0 m w ścianie bocznej eliminują konieczność otwierania całej bramy, gdy wchodzisz po narzędzia albo rower. Próg drzwi obniża się o 50 mm względem posadzki, żeby woda z roztopionego śniegu nie stała w wejściu. Przy drzwiach warto poprowadzić kabel YDY 3x1,5 do kinkietu LED, bo ciemne wnętrze blaszaka bez oświetlenia to codzienny dyskomfort.

Kratki wentylacyjne 20 x 20 cm umieszczaj minimum 5 cm nad posadzką, inaczej w okresie zimowym zamarzają skropliny i blokują przepływ. Wymagana wymiana powietrza to 150 m³/h, co przy dwóch kratkach daje różnicę ciśnień około 5 Pa wystarczającą do naturalnego ciągu bez wentylatora.

Zgłoszenie garażu blaszanego 6x5 i kosztorys 2026

Procedura PB-2, czyli zgłoszenie robót budowlanych niewymagających pozwolenia, opiera się na art. 29 ust. 1 pkt 2 Prawa budowlanego. Limit 35 m² powierzchni zabudowy obejmuje garaż 6x5 z okapem, ponieważ rzut brutto 32,24 m² mieści się poniżej tej granicy. Urząd ma 21 dni na milczącą zgodę, po których można legalnie przystąpić do montażu.

Rysunek elewacji frontowej musi pokazać usytuowanie bramy względem granicy działki, a przekrój poprzeczny posadowienie ramy na fundamencie i warstwę posadzki. Mapa geodezyjna nie może mieć więcej niż sześć miesięcy, bo po tym okresie urząd żąda aktualizacji. Bez trzech egzemplarzy rysunku w skali 1:50 urzędnik ma formalną podstawę do pozostawienia wniosku bez rozpatrzenia.

Kosztorys robocizny i materiałów

Średni koszt konstrukcji stalowej wraz z blachą T-18/T-35 waha się od 8 500 do 14 000 zł netto w 2026 roku. Garaż gotowy z montażem i fundamentem to wydatek 12 000-20 000 zł, w zależności od regionu. W Małopolsce i na Mazowszu ceny idą o 10-15% w górę w stosunku do wschodniej Polski, bo wyższe są stawki robocizny i koszty logistyki materiałów.

Największą zmienną w kosztorysie jest fundament. Jeśli działka ma już wylewkę lub płytę z poprzedniej inwestycji, koszt spada nawet o 4 000 zł i robocizna zajmuje pół dnia zamiast tygodnia. Warto przy okazji zgłoszenia poprosić geodetę o sprawdzenie poziomu gruntu nierówny teren wymusza szalunki i nasyp, co podnosi cenę o dalsze 8-12%.

Checklist montażowa siedem kroków od rysunku do bramy

Montaż garażu 6x5 m ekipa dwuosobowa zamyka w trzy dni, pod warunkiem że wszystkie elementy dotrą na miejsce kompletnie. Poniższa kolejność wynika z logiki konstrukcji i sprawdza się w praktyce niezależnie od producenta blachy.

• Dzień 1, krok 1: weryfikacja rysunku z wymiarami rzeczywistymi na budowie, kontrola przekątnych fundamentu.
• Dzień 1, krok 2: ustawienie ramy dolnej na kotwach, poziomowanie laserowe z tolerancją ±2 mm/mb.
• Dzień 1, krok 3: montaż słupów narożnych i pośrednich, tymczasowe stężenia drewniane.
• Dzień 2, krok 4: spawanie rygli górnych i płatwi C140 (albo C160 w strefie IV/V), kontrola EXC1.
• Dzień 2, krok 5: montaż blachy T-18 na ścianach, wkręty farmerskie z podkładką EPDM.
• Dzień 3, krok 6: montaż blachy T-35 na dachu, kalenica i pas nadrynnowy, uszczelnienie taśmą butylową.
• Dzień 3, krok 7: zawieszenie bramy, regulacja zawiasów, montaż kratek wentylacyjnych i drzwi serwisowych.

Przed zamówieniem blachy zmierz rzeczywistą przekątną ramy górnej czasem spawanie „skrada" 10-15 mm i arkusze trzeba przyciąć na budowie, co wydłuża montaż o pół dnia.

Najczęstsze awarie i konserwacja

Blacha trapezowa T-18/T-35 z powłoką poliestrową 25 µm wymaga przeglądu co 12 miesięcy. Najważniejsze jest sprawdzenie stanu wkrętów jeśli podkładka EPDM straciła elastyczność i popękała, woda wnika w otwór i po dwóch sezonach zaczyna rdzewieć rdzeń blachy. W przypadku drobnych zarysowań lakieru wystarczy zaprawka w sprayu z farbą poliestrową, nanoszona pędzelkiem na suchą i odtłuszczoną powierzchnię.

Pełniejszy remont antykorozyjny konstrukcji stalowej ma sens po 5-7 latach, kiedy warstwa cynku na spoinach wyraźnie ściemnieje. Wystarczy wtedy piaskowanie miejscowe, podkład epoksydowy i nawierzchnia w kolorze RAL 7016 albo 8017. Czynność ta przywraca powłokę cynkową w warstwę ochronną ochrony katodowej.

Co sprawdzić przed złożeniem PB-2

Poniższa lista ośmiu punktów to minimum, które eliminuje odrzucenie dokumentacji w starostwie. Sprawdź ją razem z rysunkami, zanim zaniesiesz komplet do okienka.

• Skala rysunku czytelna bez linijki (1:50 dla A3).
• Wymiary gabarytowe netto i brutto z tolerancjami ±5 mm (wg PN-EN 1090-2).
• Oznaczenie północy (róża wiatrów albo strzałka N).
• Oś podpis projektanta z numerem uprawnień i datą.
• Mapa geodezyjna ważna 6 miesięcy i w skali 1:500.
• Oświadczenie o prawie do dysponowania nieruchomością na cele budowlane.
• Opis konstrukcji z normą PN-EN 1993-1-1 dla profili ze stali S235JR.
• Wyliczenie powierzchni zabudowy (32,24 m² brutto) poniżej limitu 35 m².

Źródła danych i normy

Wszystkie obliczenia i wymiary opierają się na następujących aktach i normach.

• PN-EN 1090-2:2018 Wykonanie konstrukcji stalowych i aluminiowych. Część 2: Wymagania techniczne dotyczące konstrukcji stalowych.
• PN-EN 1993-1-1:2006 Eurokod 3: Projektowanie konstrukcji stalowych. Reguły ogólne i reguły dla budynków.
• PN-EN 1991-1-3:2005 + Załącznik krajowy Oddziaływania na konstrukcje. Obciążenia śniegiem (strefy I-V).
• PN-EN 1991-1-4:2008 + Załącznik krajowy Oddziaływania na konstrukcje. Oddziaływania wiatru.
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (art. 29 ust. 1 pkt 2). Tekst jednolity: Dz.U. 2024 poz. 1222 z późn. zm.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
