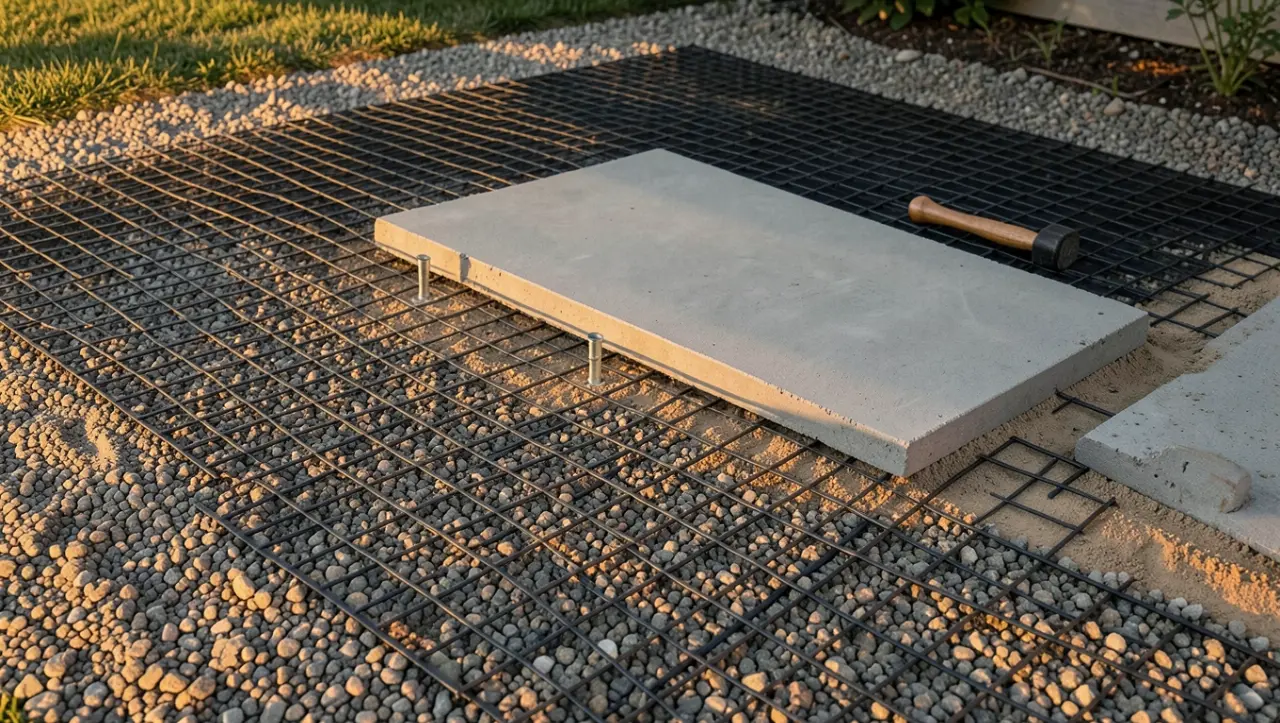

Siatka pod płyty chodnikowe: jaka, ile kosztuje, montaż
Pod płyty chodnikowe stosuje się dwa rodzaje siatki: siatkę z tworzywa lub włókna szklanego, układaną na zagęszczonym podłożu w celu stabilizacji podbudowy, albo siatkę zbrojeniową, stalową lub kompozytową, zatapianą w betonowym podkładzie. Dla chodników, ścieżek i tarasów sprzedawcy wskazują najczęściej stal fi 4 mm albo kompozyt Ø2-Ø3 mm z oczkiem 100-150 mm. Wybór zależy od tego, na czym leżą płyty (kruszywo czy beton) i jakie obciążenie przeniesie nawierzchnia: ruch pieszy, samochód osobowy czy cięższe pojazdy.
- Jaka siatka pod płyty chodnikowe: stabilizująca czy zbrojeniowa?
- Czy siatka pod płyty chodnikowe jest konieczna?
- Jaka grubość siatki pod wylewkę lub betonowy podkład?
- Siatka kompozytowa zamiast stalowej: jakie parametry pod płyty?
- Ile kosztuje siatka pod płyty chodnikowe?
- Jak ułożyć siatkę pod płyty chodnikowe krok po kroku?
- Siatka podjazdowa a siatka pod płyty: czym się różnią?
- Najczęstsze błędy przy siatce pod płyty chodnikowe
- Lista kontrolna przed zakupem siatki pod płyty
Jaka siatka pod płyty chodnikowe: stabilizująca czy zbrojeniowa?
Siatka stabilizująca leży pod nawierzchnią, na zagęszczonym podłożu, i ogranicza przemieszczanie się elementów. Siatka zbrojeniowa pracuje wewnątrz betonowego podkładu i przejmuje w nim naprężenia. Pracują w innych warstwach, więc jedna nie zastępuje drugiej.
Siatka na podbudowie z kruszywa
Dostawca materiałów budowlanych opisuje siatkę pod kostkę brukową jako materiał z polipropylenu, poliestru lub włókien szklanych, z oczkami dobranymi do wielkości elementów nawierzchni. Jej zadaniem jest stabilność nawierzchni przy ruchu pieszym i ruchu pojazdów: elementy są pewniej osadzone, rzadziej się przesuwają i pękają, także na gruntach podlegających ruchom. Opis dotyczy kostki brukowej i nie zawiera osobnych parametrów dla płyt chodnikowych, dlatego dobór konkretnej siatki pod płyty potwierdź u dostawcy.
Ten sam dostawca odróżnia od siatki geowłókninę. Jej główną rolą jest separacja: nie pozwala wymieszać się podłożu z podbudową, co prowadzi do osiadania nawierzchni i nierówności. Pomaga też utrzymać właściwą grubość warstwy podsypki, ogranicza koleiny na parkingach, drogach i placach oraz może izolować nawierzchnię od korzeni roślin.
Siatka zbrojeniowa w betonowym podkładzie
Gdy płyty leżą na betonowym podkładzie lub wylewce, w beton wchodzi siatka zbrojeniowa: stalowa zgrzewana albo kompozytowa z włókna szklanego (GFRP). Średnice, oczka i zastosowania podawane przez sprzedawców obu rodzajów zestawiają sekcje niżej.
| Rodzaj | Gdzie leży | Materiał | Parametry podawane w ofertach | Kiedy ma sens |
|---|---|---|---|---|
| Siatka stabilizująca | Na zagęszczonym podłożu, pod nawierzchnią | Polipropylen, poliester, włókno szklane | Oczka dobierane do wielkości elementów | Ruch pojazdów, grunty podatne na ruchy |
| Geowłóknina | Między gruntem a podbudową | Polipropylen | Sprzedawana na m² | Separacja warstw, ochrona przed osiadaniem i koleinami |
| Siatka stalowa zgrzewana | W betonowym podkładzie | Stal, czasem ocynkowana | Fi 4 mm, oczko 15 x 15, arkusz 1200 x 2400 mm | Płyty na betonie, ruch pieszy i lekki ruch pojazdów |
| Siatka kompozytowa GFRP | W betonowym podkładzie | Włókno szklane w żywicy epoksydowej | Ø2-Ø3 mm, oczko 100-150 mm, rolka 1 x 50 m | Płyty na betonie, gdy liczy się masa i brak korozji |
| Siatka podjazdowa | Na gruncie lub trawniku | Tworzywo sztuczne | Rolka 130 cm x 5 m, oczka 3,5-4 cm | Zamiast płyt, nie pod płyty |

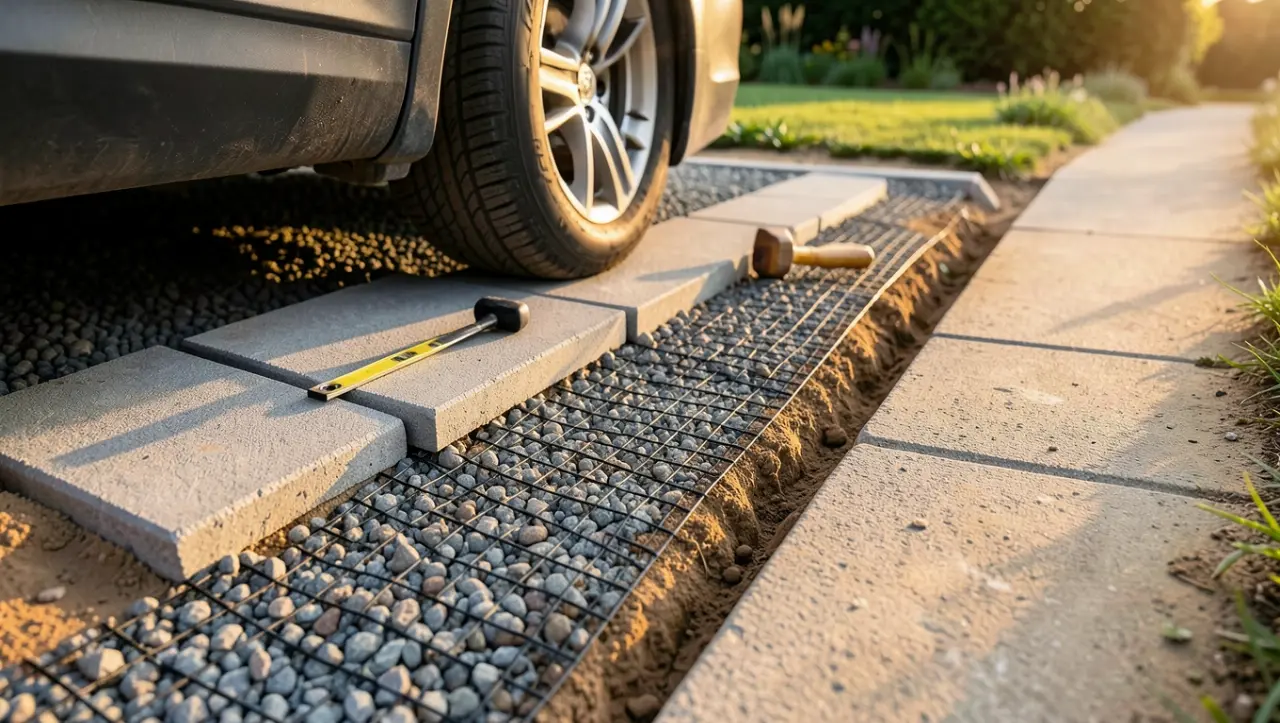

Czy siatka pod płyty chodnikowe jest konieczna?
O potrzebie siatki decydują obciążenie i grunt. Dostawca siatek pod kostkę nazywa ją niezbędnym elementem nawierzchni, ale to stanowisko sprzedawcy; ten sam opis wiąże jej największy pożytek z ruchem pojazdów i gruntami, które pracują, a przy dużym ruchu pojazdów zaleca mocniejszą siatkę.
Siatka nie zastąpi przygotowania podłoża: przed jej ułożeniem podłoże ma być stabilne, jednolite i zagęszczone. Przy betonowym podkładzie pytanie brzmi inaczej, czyli czy i jak zbroić beton. Producent zbrojenia kompozytowego zaznacza, że o klasie i rozstawie zbrojenia decyduje projekt konstrukcyjny, więc przy podjeździe pod samochód nie przenoś automatycznie rozwiązania z pieszej ścieżki. Jeśli dopiero wybierasz płyty na ścieżkę lub taras, rodzaje i zastosowania opisujemy w tekście płyty betonowe ogrodowe.

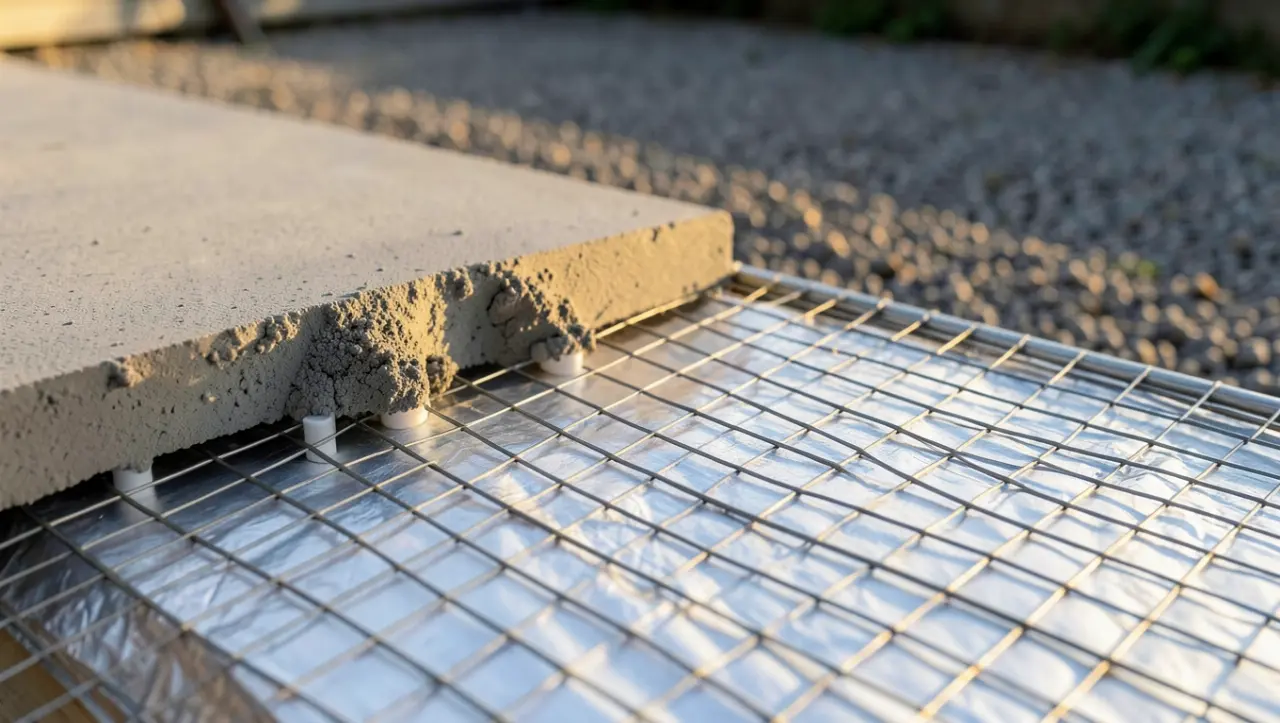

Jaka grubość siatki pod wylewkę lub betonowy podkład?
Do wylewek najczęściej stosuje się siatki z pręta o średnicy 3-4 mm z oczkami 10 x 10 cm lub 15 x 15 cm, a pod chodniki, podjazdy i tarasy sprzedawcy wskazują fi 4 mm. Według poradnika o zbrojeniu wylewki siatki z grubszego pręta, od 4,5 mm, należą do rzadkości. Zbrojenie rozprasza naprężenia w materiale, co ogranicza rysy i pęknięcia, i zwiększa odporność na obciążenie.
Zestawienie siatek zbrojeniowych fi 3, fi 4, fi 6 i fi 8 przypisuje fi 4 mm do podjazdów, chodników i tarasów z ruchem pieszym lub lekkim ruchem pojazdów, a fi 6 mm do parkingów i nawierzchni drogowych z cięższym obciążeniem. Siatka zbyt cienka może nie zapewnić nośności i prowadzić do pęknięć, a zbyt gruba to zbędny koszt i trudniejszy montaż.
| Średnica drutu | Oczko (oznaczenie w ofercie) | Cena w ofercie sklepu | Zastosowanie według sprzedawcy |
|---|---|---|---|
| fi 2 mm | 10 x 10 | 6,00 zł | Brak opisu zastosowania |
| fi 2,5 mm | 10 x 10 | 9,50 zł | Brak opisu zastosowania |
| fi 4 mm | 15 x 15 | 17,90 zł | Podjazdy, chodniki, tarasy; arkusz 1200 x 2400 mm |
| fi 6 mm | 15 x 15 | 31,60 zł | Nawierzchnie drogowe, parkingi; arkusz 1200 x 2400 mm |
| fi 8 mm | 15 x 15 | 66,90 zł | Mosty, duże fundamenty przemysłowe, bardzo grube wylewki |
Wskazanie 3,5-4 cm z poradnika dotyczy wylewek: zbrojenie jest tam zalecane, gdy wylewka nie przekracza tej grubości. Ten sam poradnik podaje, że podkłady anhydrytowe i wykonane z gotowych zapraw z rozproszonymi włóknami nie wymagają zbrojenia. Dotyczy to wylewek w budynku, a grubość i zbrojenie zewnętrznego podkładu pod płyty ustala projekt lub wykonawca.
Jaka siatka do zbrojenia posadzki?
Do posadzki poradnik wskazuje siatki o oczkach 10 x 10 cm lub 15 x 15 cm z pręta 3-4 mm, z zastrzeżeniem, że posadzka w garażu przenosi większe obciążenie niż w pomieszczeniach użytkowych i zwykła siatka do wnętrz może się tam nie sprawdzić. Przy posadzce garażu siatkę dobiera się więc według przewidywanego obciążenia i projektu, a nie według rozwiązania z pokoju.

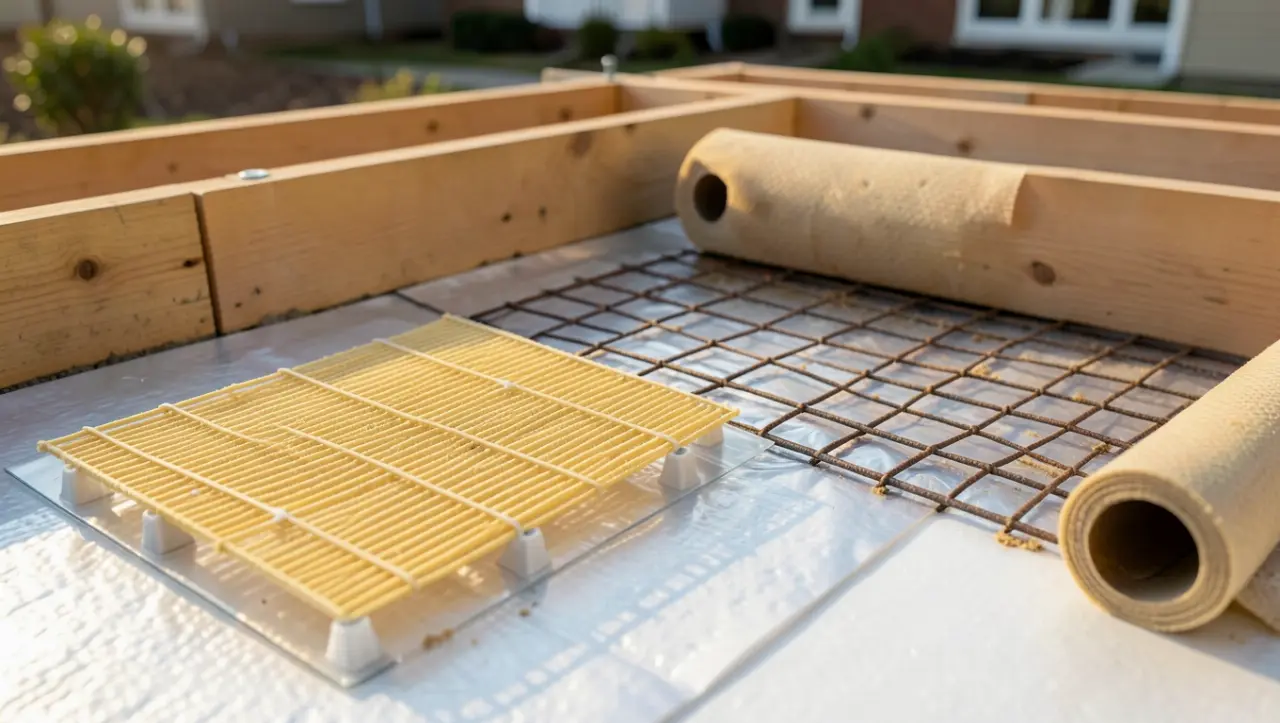

Siatka kompozytowa zamiast stalowej: jakie parametry pod płyty?
Siatka z włókna szklanego zastępuje stalową przy mniejszej średnicy pręta: według producenta Ø2 mm pracuje jak stal Ø4 mm, Ø3 mm jak Ø5 mm, a Ø4 mm jak Ø6 mm, przy tym samym rozstawie oczek. Zestawienie siatek kompozytowych GFRP podaje rolki 1 x 50 m, czyli 50 m², i wymienia wśród zastosowań chudziaki oraz podkłady pod kostkę i płytki.
| Pręt GFRP | Oczko | Odpowiednik stali | Masa 50 m²: GFRP / stal | Zastosowanie według producenta |
|---|---|---|---|---|
| Ø2 mm | 150 x 150 mm | Ø4 mm | 4,2 kg / 66 kg | Lekkie zbrojenie przeciwskurczowe: chudziaki, podkłady pod kostkę i płytki |
| Ø2 mm | 100 x 100 mm | Ø4 mm | 6,3 kg / 99 kg | Chudziaki, podkłady pod kostkę, ścieżki, cienkie wylewki zewnętrzne |
| Ø3 mm | 150 x 150 mm | Ø5 mm | 9,3 kg / 103 kg | Tarasy, ścieżki, podjazdy, place przydomowe |
| Ø3 mm | 100 x 100 mm | Ø5 mm | 14,0 kg / 154 kg | Posadzki domowe i garażowe, tarasy, podjazdy pod samochód osobowy |
| Ø4 mm | 150 x 150 mm | Ø6 mm | 16,7 kg / 148 kg | Place, drogi wewnętrzne, płyty drogowe |
Producent podkreśla, że kompozyt nie koroduje w wilgoci, soli i chemii, nie przewodzi prądu, a rolkę 50 m² rozwija jedna osoba. Stal bywa zabezpieczana przed korozją warstwą cynku. Zestawienie ma według producenta charakter poglądowy, a klasę i rozstaw zbrojenia określa projekt.
Ten sam producent podaje gęstą siatkę Ø2 mm o oczku 50 x 50 mm do cienkościennych prefabrykatów, w tym płyt chodnikowych i krawężników. To zbrojenie wewnątrz płyty, za które odpowiada wytwórnia; kupując gotowe płyty, nie układasz go pod spodem.

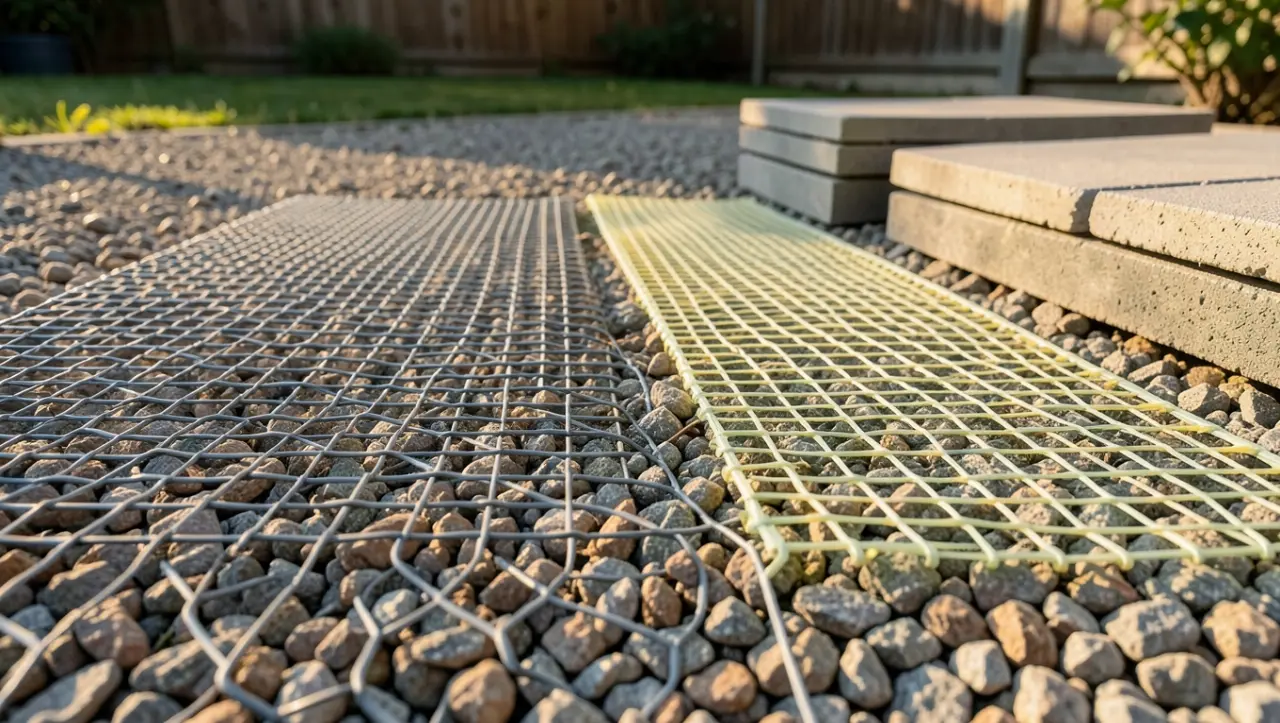

Ile kosztuje siatka pod płyty chodnikowe?
W ofercie jednego ze sklepów stalowa siatka fi 4 mm z oczkiem 15 x 15 kosztuje 17,90 zł, a fi 6 mm 31,60 zł, natomiast siatka kompozytowa GFRP jest oferowana od 11,18 zł/m². Ceny różnią się między sklepami i zmieniają w czasie, więc traktuj je jako punkt odniesienia, nie jako wycenę.
Ile kosztuje arkusz siatki zbrojeniowej?
Ceny stali z tabeli wyżej są podane za pozycję w liście produktów, a dla fi 4 i fi 6 sprzedawca opisuje arkusz 1200 x 2400 mm. Przed zakupem sprawdź, czy cena dotyczy jednego arkusza i jakiego formatu, bo bez tego porównanie ofert jest niemożliwe.
Ile za m2 siatki?
Arkusz 1200 x 2400 mm ma 2,88 m². Jeśli cena dotyczy takiego arkusza, fi 4 za 17,90 zł daje ok. 6,2 zł/m², a fi 6 za 31,60 zł ok. 11,0 zł/m², jeszcze przed zakładami. Siatka GFRP jest liczona od razu za m², podobnie jak geowłóknina.
Liczbę arkuszy policz jako powierzchnię podkładu podzieloną przez powierzchnię arkusza, zaokrągloną w górę, z zapasem na zakłady i docinki. Szerokość zakładu podaje producent siatki albo projekt.
Jak ułożyć siatkę pod płyty chodnikowe krok po kroku?
Siatkę stabilizującą rozkłada się na zagęszczonym podłożu pod nawierzchnią, a siatkę zbrojeniową podnosi na dystansach tak, by znalazła się w połowie grubości betonowego podkładu. Kolejność prac różni się w obu przypadkach.
Siatka stabilizująca na podbudowie
- Usuń zbędny grunt i zagęść podłoże, tak aby było stabilne i jednolite.
- Dobierz siatkę do obciążenia: przy ruchu pojazdów mocniejszą.
- Dotnij siatkę do wymiarów nawierzchni i rozłóż ją na przygotowanym podłożu.
- Przytnij krawędzie do kształtu utwardzanego obszaru.
- Ułóż płyty i wypełnij fugi.
- Zagęść nawierzchnię. Dostawca siatki opisuje ten krok dla kostki (walec lub płyta wibracyjna); przy płytach chodnikowych sprawdź zalecenia producenta płyt.
Cały proces, od podbudowy po fugowanie, opisujemy w poradniku jak układać płyty betonowe w ogrodzie.
Siatka zbrojeniowa w betonowym podkładzie
- Ustal grubość podkładu oraz średnicę i oczko siatki zgodnie z projektem.
- Ułóż siatkę na listwach dystansowych o wysokości równej lub zbliżonej do połowy grubości podkładu, aby siatka była zatopiona w jego połowie.
- Kolejne arkusze lub pasy z rolki układaj z zakładem.
- Przy siatce wiązanej z prętów GFRP skrzyżowania spinaj opaskami zaciskowymi.
- Oznacz wysokość podkładu listwami kierunkowymi i wylej beton.
Siatka podjazdowa a siatka pod płyty: czym się różnią?
Siatka podjazdowa nie leży pod płytami, tylko zastępuje utwardzoną nawierzchnię: rozkłada się ją na gruncie pod żwir, grys, kruszywo lub korę albo bezpośrednio na trawie. Sprzedawca opisuje siatkę podjazdową Sillar wprost jako alternatywę dla kostki brukowej.
Ten produkt ma rolkę 130 cm x 5 m, gramaturę 760 g/mb i oczka 3,5-4 cm. Mocuje się go kotwami gruntowymi, które nie są w zestawie, i zostawia ok. 3 cm luzu przy krawężnikach, studzienkach i murkach na pracę materiału pod wpływem temperatur. Jeśli planujesz podjazd z płyt, a nie z trawy lub żwiru, porównaj warianty w tekście płyty na podjazd do garażu.
Najczęstsze błędy przy siatce pod płyty chodnikowe
Większość problemów wynika z pomylenia rodzaju siatki albo z liczenia na to, że siatka nadrobi słabe podłoże.
- Kupno siatki podjazdowej jako siatki pod płyty: to zamiennik nawierzchni, nie warstwa pod nią.
- Siatka zamiast zagęszczenia: dostawca wymaga stabilnego, jednolitego i zagęszczonego podłoża przed jej ułożeniem.
- Brak separacji tam, gdzie grunt może mieszać się z podbudową: to opisywana przyczyna osiadania i nierówności, przed którą chroni geowłóknina.
- Siatka zbrojeniowa leżąca na dnie podkładu: bez dystansów nie trafi w połowę grubości betonu.
- Zbyt cienka siatka przy ruchu pojazdów albo przewymiarowana przy ścieżce pieszej.
- Porównywanie ceny za arkusz z ceną za m² bez przeliczenia formatu.
Lista kontrolna przed zakupem siatki pod płyty
- Na czym leżą płyty: podbudowa z kruszywa czy betonowy podkład?
- Jakie obciążenie: piesi, samochód osobowy czy cięższe pojazdy?
- Czy grunt pracuje lub może mieszać się z podbudową (wtedy rozważ geowłókninę)?
- Średnica pręta i oczko zgodne z projektem; dla chodników sprzedawcy wskazują fi 4 mm lub kompozyt Ø2-Ø3 mm.
- Format arkusza lub rolki i jednostka ceny: arkusz, m² czy rolka.
- Zapas na zakłady i docinki.
- Akcesoria: listwy dystansowe do podkładu, opaski do siatki GFRP wiązanej z prętów.
- Stal ocynkowana lub kompozyt, jeśli podkład będzie stale wilgotny.
