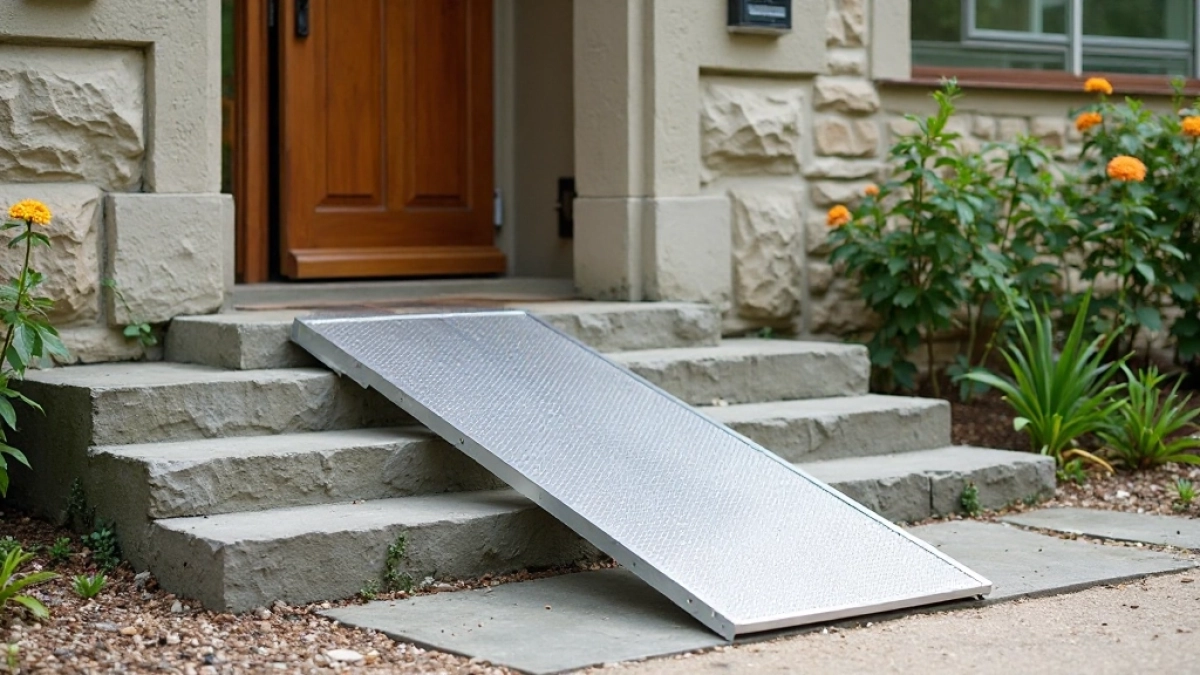

Składany podjazd dla niepełnosprawnych, który zmieścisz w bagażniku

Pięć centymetrów progu w drzwiach wejściowych potrafi przekreślić cały poranek, bo wózek staje jak wryty, a pomocnik nie zawsze jest pod ręką. Składany podjazd dla niepełnosprawnych rozwiązuje ten problem w dwóch ruchach: rozkładasz, wjeżdżasz, składasz, chowasz do bagażnika. Tyle że wybór konkretnego modelu zaczyna się od trudniejszych pytań, niż mogłoby się wydawać po samym filmiku instruktażowym.

• Jak dobrać długość rampy, żeby była naprawdę bezpieczna?
• Rozkładanie, transport i przechowywanie w kilku krokach
• Składany podjazd do samochodu, na schody i do domu
• Nośność, materiały i normy, które trzeba znać
• Dla instytucji i firm: zakupy, serwis, formalności
• Najczęstsze błędy przy zakupie

Jak dobrać długość rampy, żeby była naprawdę bezpieczna?

Kąt nachylenia decyduje o wszystkim. Przy różnicy wysokości czterdziestu centymetrów rampa o długości metra daje już ponad dwadzieścia jeden stopni, a taki kąt według wytycznych Europejskiego Forum Niepełnosprawności uznaje się za granicę samodzielnego, bezpiecznego podjazdu dla większości użytkowników wózków ręcznych. Każdy stopień powyżej tej wartości wymaga asysty lub napędu elektrycznego.

Stosuje się prosty mnożnik bezpieczeństwa. Dla wózków obsługiwanych samodzielnie przyjmuje się sześć do dziesięciu centymetrów długości rampy na każdy centymetr progu, czyli mnożnik od sześciu do dziesięciu. Przy progach do pięciu centymetrów sprawdza się mnożnik sześć, bo wtedy użytkownik jeszcze kontroluje prędkość zjazdu. Od dziesięciu centymetrów w górę lepiej wybierać mnożnik osiem lub więcej, a przy schodach zewnętrznych nawet dziesięć.

Przykład z życia: próg ma dziewięć centymetrów. Dziewięć razy siedem daje sześćdziesiąt trzy centymetry, więc minimalna bezpieczna długość to sześćdziesiąt jeden centymetrów. Jeśli próg mierzy dwadzieścia centymetrów, mnożnik osiem każe szukać modelu o długości stu sześćdziesięciu centymetrów, co odpowiada kątowi około siedmiu stopni.

Warto też pamiętać o marginesie montażowym. Rampa nie może kończyć się dokładnie na krawędzi schodka, bo każdy centymetr niedokładności przekłada się na dodatkowy centymetr nachylenia. Dlatego do pomiaru zawsze dodaje się pięć do dziesięciu centymetrów zapasu z obu stron.

Uwaga: za krótka rampa to zbyt stromy kąt i ryzyko wywrócenia wózka do tyłu przy ruszaniu. Przy kącie powyżej piętnastu stopni sama rampa nie wystarczy, potrzebny jest asystent albo model ze stopniami antypoślizgowymi i krawężnikami bocznymi o wysokości minimum czterech centymetrów.

Skąd wziąć dokładny pomiar progu?

Najwygodniej poziomicą laserową i taśmą mierniczą, ale w praktyce wystarczy kątownik stolarski przyłożony do progu. Mierzy się wysokość od posadzki dolnej do posadzki górnej w najwyższym punkcie. Wynik zaokrągla się w górę, nigdy w dół, bo niedoszacowanie oznacza zbyt krótką rampę.

Rozkładanie, transport i przechowywanie w kilku krokach

Składane modele aluminiowe mają zwykle zawias centralny lub teleskop. Po zwolnieniu blokady rampa rozkłada się jak książka, a zatrzask sprężynowy sygnalizuje poprawną pozycję charakterystycznym kliknięciem. Szyny teleskopowe wysuwają się sekcjami i blokują się na wybranej długości bolcem sprężynowym, co pozwala precyzyjnie dopasować rozstaw do rozstawu kół wózka.

Czas pełnego rozłożenia waha się od ośmiu sekund przy lekkich rampach progowych do około trzydziestu sekund przy teleskopowych szynach trzyosobowych. To ma znaczenie przy codziennym użytkowaniu, gdy podjazd rozkłada się kilka razy dziennie. Najszybsze są rampy z pojedynczą płytą i zatrzaskem automatycznym.

W transporcie najważniejsze są dwie rzeczy: masa własna i wymiary po złożeniu. Aluminiowe rampy o długości sześćdziesięciu centymetrów ważą zwykle od trzech do pięciu kilogramów, co pozwala obsługiwać je jedną ręką. Modele teleskopowe o długości trzystu sześćdziesięciu centymetrów mogą ważyć nawet piętnaście kilogramów, ale rozkładają się na dwie niezależne szyny, więc transport dzieli się na dwa etapy.

Przechowywanie nie wymaga specjalnych warunków, o ile rampa jest sucha. Aluminium nie koroduje, ale wilgoć w połączeniu z brudem drogowym tworzy ścierające mikrocząstki, które przyspieszają zużycie zawiasów. Wystarczy przetrzeć powierzchnię wilgotną ściereczką raz w miesiącu i sprawdzić, czy zatrzaski nadal reagują sprężyście.

Kiedy lepszy zawias, a kiedy teleskop?

Zawias centralny wygrywa przy krótkich rampach progowych i średniej długości najazdach do stu pięćdziesięciu centymetrów. Teleskop sprawdza się powyżej stu pięćdziesięciu centymetrów, gdzie rampa z zawiasem byłaby zbyt duża po złożeniu, by zmieścić się w typowym bagażniku.

Składany podjazd do samochodu, na schody i do domu

Podjazd samochodowy różni się od domowego jednym detalem: musi mieć antypoślizgową powierzchnię, która zachowuje przyczepność w deszczu i na mrozie. Aluminium ryflowane lub z warstwą gumowych nakładek daje współczynnik tarcia statycznego powyżej 0,6, co przy suchej nawierzchni wystarczy, ale po zmoczeniu spada o blisko połowę. Dlatego do samochodu wybiera się rampy z perforowaną blachą, które odprowadzają wodę i nie tworzą warstwy poślizgowej.

Szyny teleskopowe do samochodu ustawia się w rozstawie kół wózka, zwykle sześćdziesiąt do siedemdziesięciu centymetrów. Rampa jednoczęściowa aluminiowa sprawdza się w vanach z niskim progiem załadunku, gdzie wózek wjeżdża na płaską powierzchnię. W SUV-ach i sedanach teleskop jest bezpieczniejszy, bo pozwala regulować rozstaw i nie wymaga precyzyjnego ustawiania.

Na schody zewnętrzne najlepiej sprawdzają się rampy aluminiowe z krawężnikami bocznymi o wysokości czterech centymetrów. Zapobiegają zsuwaniu się wózka w bok przy pokonywaniu zakrętów na schodach. Model bez krawężników nadaje się wyłącznie do prostych odcinków.

Rampy gumowe mają jedną istotną przewagę: nie hałasują przy wjeździe. Aluminium w kontakcie z metalowym podnóżkiem wózka brzmi jak uderzenie w talerz, co w budynkach mieszkalnych bywa uciążliwe. Gumowa nawierzchnia tłumi dźwięk, ale jest cięższa i mniej odporna na odkształcenia przy dużym obciążeniu.

Rampa aluminiowa do schodów

Przy schodach o różnicy wysokości powyżej trzydziestu centymetrów warto rozważyć rampę modułową, składaną z kilku segmentów połączonych zawiasami. Pozwala złożyć całość w paczkę mieszczącą się w schowku na miotły i rozłożyć na czas potrzeby bez demontażu.

Nośność, materiały i normy, które trzeba znać

Nośność to nie marketing, lecz parametr obliczeniowy. Rampy aluminiowe i szyny podjazdowe certyfikowane są zwykle na dwieście siedemdziesiąt dwa kilogramy, co obejmuje masę wózka i użytkownika z marginesem bezpieczeństwa. Rampy progowe mają niższą nośność, dwieście kilogramów, bo ich profil jest krótszy i bardziej narażony na odkształcenia.

Norma PN-EN 17210 określa wymagania dotyczące dostępności środowiska zbudowanego, w tym ramp o kącie nachylenia nieprzekraczającym sześciu procent przy różnicach wysokości powyżej dwudziestu centymetrów w obiektach publicznych. W praktyce przekłada się to na mnożnik długości od dziesięciu do szesnastu, czyli znacznie bardziej konserwatywny niż w użytku prywatnym.

Materiał konstrukcyjny ma znaczenie dla trwałości. Aluminium 6063 T5 i 6061 T6 to stopy o wytrzymałości na rozciąganie powyżej dwustu megapaskali, co przy grubości blachy dwa milimetry daje nośność bezpiecznie przekraczającą trzysta kilogramów. Tańsze stopy 3003 i 5005 są lżejsze, ale ich wytrzymałość spada o jedną trzecią.

Kiedy rampa aluminiowa nie wystarczy?

Przy różnicach wysokości powyżej dziewięćdziesięciu centymetrów, gdzie sama rampa musiałaby mieć ponad dziewięć metrów długości, bardziej sensowna jest platforma schodowa lub podnośnik pionowy. Aluminium w takiej długości traci sztywność, a transport staje się niepraktyczny.

Dla instytucji i firm: zakupy, serwis, formalności

Urzędy, szkoły, szpitale i hotele kupują zwykle w partiach po kilkanaście sztuk rocznie, co pozwala negocjować rabaty od piętnastu do trzydziestu procent. Wielu dostawców oferuje też odroczony termin płatności do sześćdziesięciu dni dla jednostek samorządu terytorialnego, co ułatwia rozliczenie w cyklu budżetowym.

Przy zakupach instytucjonalnych warto sprawdzić trzy rzeczy: zgodność z ustawą z dnia 19 lipca 2019 roku o zapewnianiu dostępności osobom ze szczególnymi potrzebami, certyfikat CE potwierdzający zgodność z dyrektywą maszynową, oraz dokumentację fotogryczną z realizacji. Pierwsza gwarantuje spełnienie wymogów prawnych, druga ułatwia przetargi, trzecia buduje wiarygodność oferty.

W przetargach publicznych kryterium ceny stanowi zwykle sześćdziesiąt procent oceny, a pozostałe czterdzieści to parametry techniczne, gwarancja i termin dostawy. Warto przygotować specyfikację z dokładnym zakresem długości, wymaganą nośnością i warunkami użytkowania wewnętrznego lub zewnętrznego.

Najczęstsze błędy przy zakupie

Pierwszy błąd to pomiar po wewnętrznej stronie progu zamiast zewnętrznej. Listwa progowa bywa wyższa o centymetr lub dwa od posadzki, co po dodaniu mnożnika daje różnicę dziesięciu centymetrów w docelowym kącie. Drugi to wybór rampy na podstawie ceny bez sprawdzenia nośności, co w przypadku wózków elektrycznych o masie pięćdziesięciu kilogramów plus użytkownik dwieście kilogramów może prowadzić do przekroczenia limitu.

Trzeci błąd to ignorowanie krawężników bocznych. Rampa bez krawężników o wysokości minimum czterech centymetrów sprawdza się przy wózkach obsługiwanych przez doświadczonego użytkownika w warunkach domowych. W przestrzeni publicznej, gdzie nachylenie się zmienia, a asysta nie zawsze jest dostępna, brak krawężników zwiększa ryzyko zsuwania się wózka w bok.

Czwarty błąd to zakup rampy zbyt krótkiej, żeby zmieściła się do bagażnika, zamiast dłuższej i bezpieczniejszej. Piętnaście centymetrów różnicy w długości potrafi zmienić kąt z dziewięciu na sześć stopni, a to różnica między samodzielnym podjazdem a koniecznością asysty przy każdym przejściu.

Checklista przed zakupem: zmierz wysokość progu w najwyższym punkcie, dodaj pięć do dziesięciu centymetrów marginesu, pomnóż przez sześć do dziesięciu, sprawdź nośność rampy względem masy wózka i użytkownika, oceń częstotliwość użycia, zweryfikuj wymiary po złożeniu względem bagażnika lub schowka.

Dobór składanego podjazdu dla niepełnosprawnych sprowadza się do trzech zmiennych: wysokości przeszkody, dostępnej przestrzeni na rozłożenie i częstotliwości transportu. Aluminium antypoślizgowe, nośność dwustu siedemdziesięciu dwóch kilogramów, krawężniki boczne i perforowana powierzchnia to parametry, które odróżniają sprzęt bezpieczny od takiego, który tylko wygląda jak sprzęt bezpieczny.

Przy różnicach wysokości do dziesięciu centymetrów wystarczy rampa progowa. Od dziesięciu do pięćdziesięciu centymetrów potrzebna jest rampa aluminiowa lub szyny teleskopowe. Powyżej pięćdziesięciu centymetrów w użytku publicznym lepiej sprawdza się platforma lub podnośnik, bo rampa o długości pięciu metrów nie zmieści się w żadnym rozsądnym bagażniku.

Potrzebujesz dobranej do konkretnej sytuacji konfiguracji? Doradztwo techniczne obejmuje pomiar progu, obliczenie wymaganej długości rampy z uwzględnieniem mnożnika bezpieczeństwa oraz przygotowanie specyfikacji do przetargu lub zakupu indywidualnego.

Źródła danych i przepisy: ustawa z dnia 19 lipca 2019 roku o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2019 poz. 1696, z późn. zm.), norma PN-EN 17210:2021 dotycząca dostępności środowiska zbudowanego, dyrektywa Parlamentu Europejskiego i Rady 2014/33/UE w sprawie dźwigów i elementów bezpieczeństwa do dźwigów, dyrektywa 2006/42/WE w sprawie maszyn, dane techniczne producentów ramp aluminiowych certyfikowanych według normy EN ISO 12100, rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
