Stabilizacja płyt betonowych metodą iniekcji

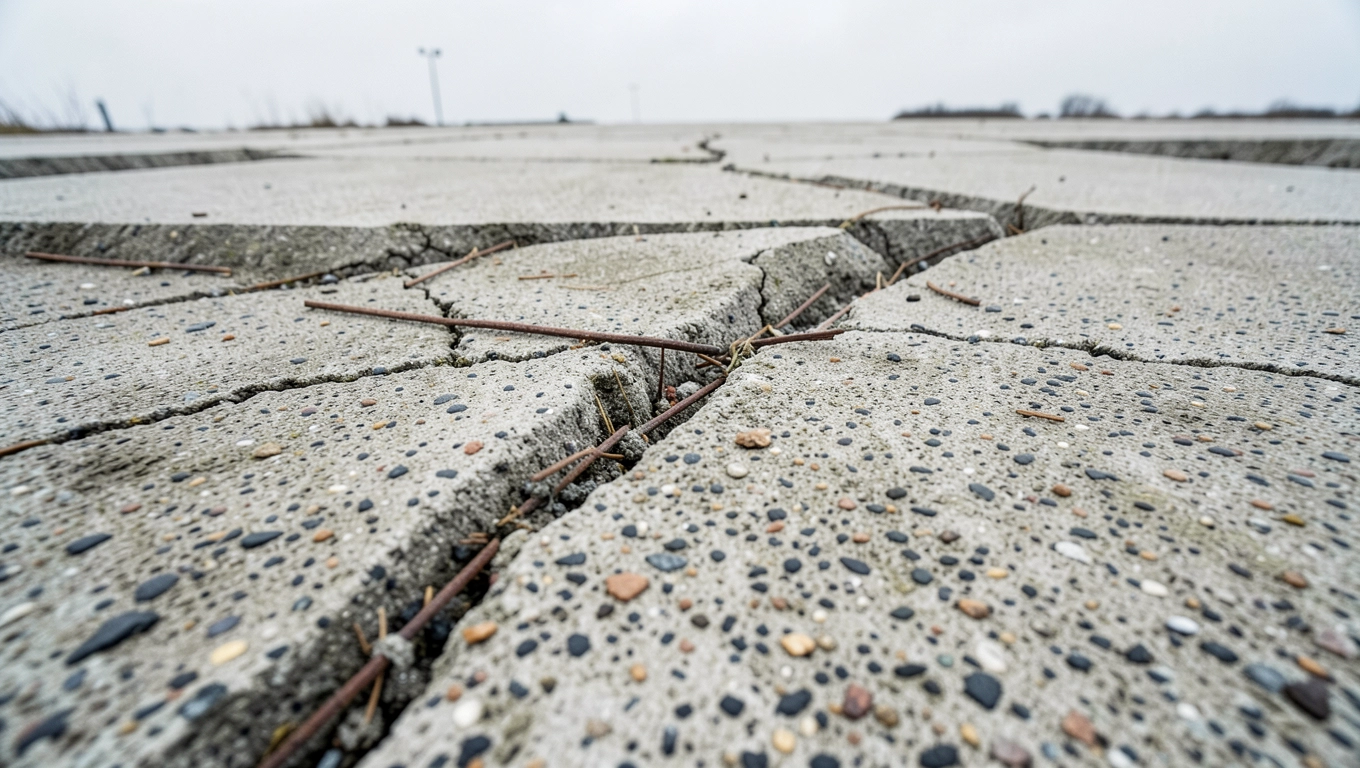

Płyta betonowa nie pęka ani nie osiada sama z siebie. Zawsze jest to odpowiedź materiału na to, co dzieje się pod nim erozję hydrauliczną gruntu, wymywanie drobnych frakcji przez wodę infiltrującą przez szczeliny, stopniowe zagęszczanie podbudowy pod powtarzającymi się obciążeniami dynamicznymi. Gdy grunt pod płytą traci objętość, powstaje pustka. Płyta, pozbawiona ciągłego podparcia, pracuje jak wspornik ugina się, a beton, który nie jest zaprojektowany na zginanie, reaguje rysą od spodu, zanim rysa pojawi się na górze.

Tradycyjna odpowiedź na takie uszkodzenie skucie płyty, reprofilacja podbudowy, wylanie nowego betonu rozwiązuje problem tylko na powierzchni. Podłoże, które wygenerowało awarię, pozostaje niezmienione lub zostaje jedynie mechanicznie zagęszczone, co przy pierwszym sezonie mrozowym wraca do poprzedniej dynamiki. Stabilizacja płyt betonowych metodą iniekcji działa inaczej zamiast usuwać skutek, adresuje przyczynę wprowadza materiał uszczelniający i nośny bezpośrednio do strefy, gdzie grunt utracił swoją pierwotną strukturę.

Niskociśnieniowa iniekcja geopolimerowa wykorzystuje zjawisko ekspansji kontrolowanej materiał pompowany przez otwory wiertnicze o średnicy 10-16 mm wypełnia pustki pod płytą i jednocześnie wchodzi w reakcję z wilgocią gruntu, polimeryzując in situ. Ciśnienie robocze utrzymuje się zazwyczaj między 0,5 a 3 bar, co jest wartością na tyle niską, by nie generować dodatkowych naprężeń rozrywających w już osłabionej płycie, a na tyle wysoką, by materiał penetrował mikropęknięcia i kapilary gruntu do strefy kilkudziesięciu centymetrów od punktu iniekcji.

Mechanizm podnoszenia płyty działa na zasadzie precyzyjnego sterowania ekspansją. Operator monitoruje poziom nawierzchni w czasie rzeczywistym za pomocą czujników laserowych lub niwelatorów hydrostatycznych, a każdy milimetr podniesienia jest efektem sekwencyjnego dozowania materiału w kolejnych punktach siatki iniekcyjnej. Jeśli płyta wymaga wyrównania o 15-20 mm co jest typowym zakresem osiadania w nawierzchniach przemysłowych i drogowych cały proces zajmuje od kilkudziesięciu minut do kilku godzin, a nawierzchnia jest gotowa do obciążenia praktycznie natychmiast po utwardzeniu żywicy.

Ekonomika tej decyzji jest równie wyrazista jak mechanika. Wymiana płyty betonowej o powierzchni 20 m² to koszt materiału, robocizny, utylizacji gruzu i wyłączenia nawierzchni z użytkowania na kilka dni; iniekcja geotechniczna tej samej płyty kosztuje od 30 do 60% tej kwoty i nie wymaga żadnego przestoju. Przez lata udokumentowane realizacje na lotniskach, w magazynach logistycznych i na drogach krajowych pokazują, że właściwie przeprowadzona stabilizacja gruntu pod płytami betonowymi przywraca parametry nośności zgodne z pierwotnym projektem, czyli w praktyce pełną klasę obciążenia nawierzchni.

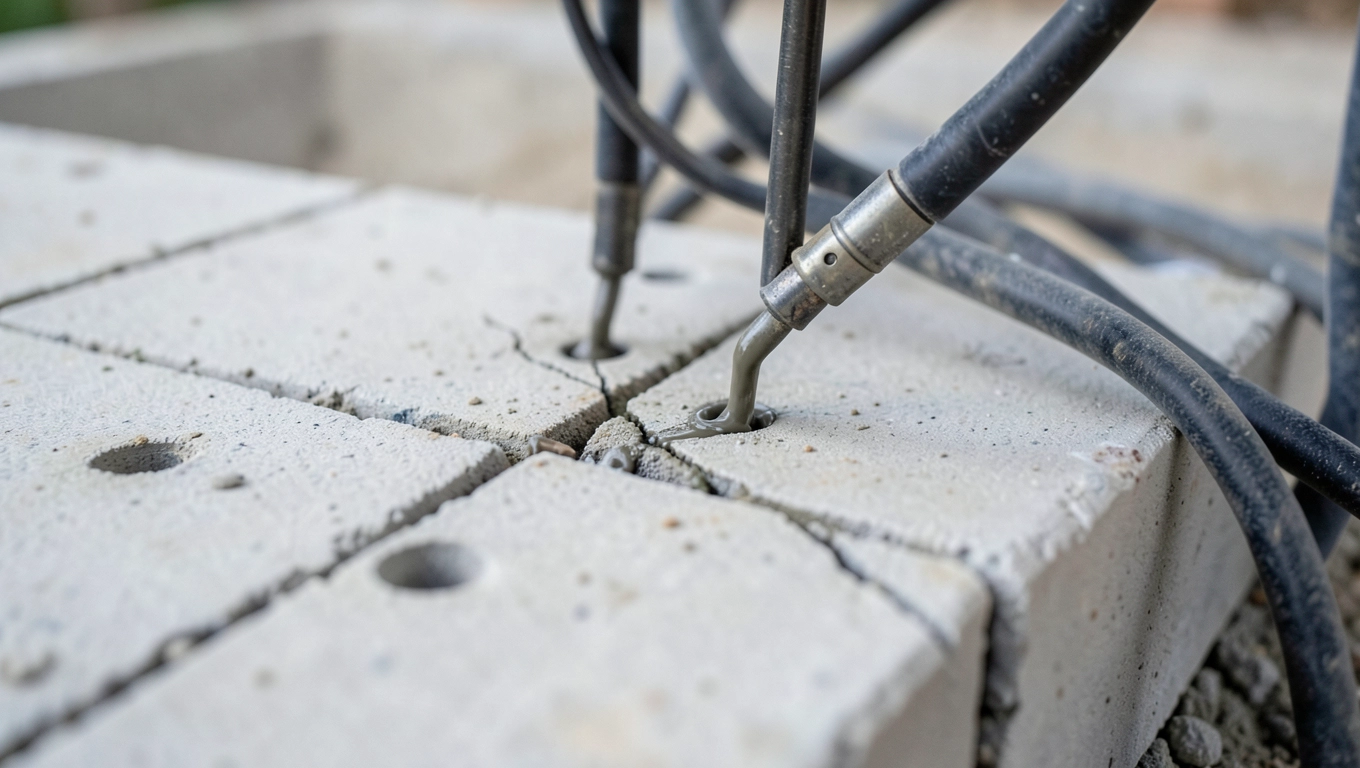

Na czym polega iniekcja geotechniczna płyt betonowych

Iniekcja geotechniczna to nie jeden proces, lecz rodzina technik, które łączy wspólna zasada wprowadzenie ciekłego lub półciekłego materiału pod ciśnieniem w grunt lub w przestrzeń między gruntem a konstrukcją, po czym materiał ten zmienia swój stan skupienia i trwale modyfikuje właściwości mechaniczne otoczenia. Różnica między poszczególnymi wariantami leży w charakterze tej modyfikacji i to właśnie dobór wariantu decyduje o skuteczności całej operacji.

Iniekcja kompaktacyjna i iniekcja penetracyjna

Iniekcja kompaktacyjna (ang. compaction grouting) wprowadza do gruntu materiał o wysokiej lepkości, który nie penetruje struktury gruntu, lecz ją wypycha i dogęszcza. Tworzy się sferyczna lub cylindryczna bryła iniekcyjna, która radialne kompresuje otaczające ziarna gruntu, zwiększając ich lokalne zagęszczenie o 15-30% w zależności od pierwotnego wskaźnika porowatości. To rozwiązanie sprawdza się tam, gdzie podłoże jest luźne lub sypkie, a problem wynika z niedostatecznego zagęszczenia przy budowie.

Iniekcja penetracyjna często określana jako iniekcja przepuszczalna działa na zupełnie innej zasadzie. Materiał o niskiej lepkości, zazwyczaj żywica poliuretanowa lub silikatowa, wciska się między ziarna gruntu bez ich przemieszczania i wiąże je ze sobą, tworząc sieć wzmocnień przypominającą wzmocnienie zbrojeniem rozproszonym. Żywice poliuretanowe reagują z wodą porową gruntu, co uruchamia reakcję sieciowania i ekspansji przy typowych warunkach wilgotności grunt zwiększa swoją wytrzymałość na ściskanie z kilkudziesięciu kPa do wartości przekraczających 500 kPa w strefie wzmocnionej.

Iniekcja geopolimerowa, będąca odmianą niskociśnieniowej iniekcji ekspansywnej, łączy cechy obu metod. Dwuskładnikowe żywice geopolimerowe pompowane osobno i mieszane w głowicy iniekcyjnej bezpośrednio przed wejściem do otworu reagują egzotermicznie i ekspandują do kilkukrotności swojej pierwotnej objętości. Ekspansja jest kontrolowana przez operatora poprzez regulację stosunku składników i prędkości pompowania. Materiał geopolimerowy osiąga po utwardzeniu gęstość od 30 do 200 kg/m³, a jego moduł ściskania mieści się w zakresie 3-15 MPa, co jest wartością wystarczającą do przeniesienia obciążeń typowych dla nawierzchni drogowej klasy KR4-KR5.

Dobór materiału iniekcyjnego do warunków gruntowo-wodnych

Żywice silikatowe sprawdzają się najlepiej w gruntach piaszczystych i żwirowych z dużą przepuszczalnością niska lepkość pozwala im migrować na odległość do 1,5-2 m od punktu iniekcji, skutecznie konsolidując rozległy obszar podłoża. Ich słabością jest wrażliwość na środowiska agresywne chemicznie, szczególnie na kwaśne wody gruntowe o pH poniżej 5, które mogą inicjować hydrolizę wiązań krzemianowych w perspektywie kilku lat.

Żywice poliuretanowe dwuskładnikowe nie mają tego ograniczenia są chemicznie obojętne na zmienność pH i agresję siarczanową, co czyni je preferowanym wyborem w strefach przemysłowych oraz przy nawierzchniach narażonych na spływ odcieków. Czas żelowania jest regulowany katalizatorem i mieści się zazwyczaj między 30 sekundami a kilkoma minutami, co pozwala dostosować prędkość procesu do struktury gruntu i wymaganej precyzji podnoszenia. Dla nawierzchni betonowych w obszarach o wysokim poziomie wód gruntowych poliuretan ma jeszcze jedną przewagę reaguje egzotermicznie z wolną wodą, tworząc pianę o zamkniętych komórkach, która sama w sobie pełni funkcję bariery kapilarnej.

Niezależnie od wybranego materiału, decyzja o technice iniekcji powinna poprzedzać badanie geotechniczne przynajmniej sondowania dynamiczne DPL lub CPT w siatce punktów co 3-5 m wzdłuż strefy uszkodzonej. Bez rozpoznania profilu litologicznego i poziomu wód gruntowych dobór materiału jest wróżeniem z fusów, a nie inżynierią.

Etapy wykonania iniekcji w stabilizacji płyt betonowych

Każda realizacja zaczyna się od dokumentacji stanu istniejącego. Niwelacja geodezyjna płyt betonowych wykonana co 0,5-1 m wzdłuż krawędzi i przekątnych każdej płyty dostarcza mapy osiadań, która pozwala zidentyfikować strefy największych przemieszczeń i przewidzieć kolejność iniekcji. Pominięcie tego etapu skutkuje chaotycznym pompowaniem, które w jednym miejscu podnosi płytę, a w innym generuje naprężenia ścinające na złączach dylatacyjnych.

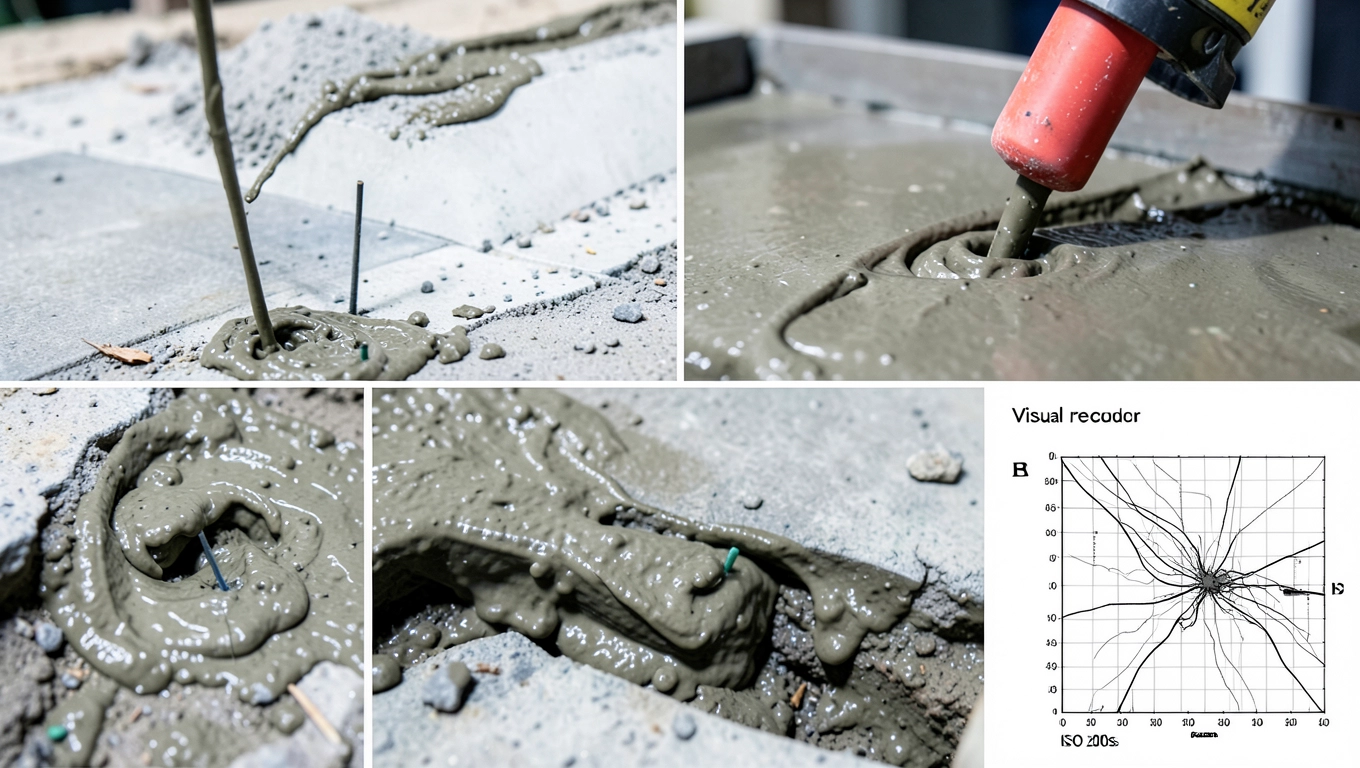

Wiercenie otworów i montaż końcówek

Otwory iniekcyjne wierci się przez płytę betonową wiertarką udarową lub rdzeniową, prostopadle do powierzchni lub pod niewielkim kątem, tak by dysza znalazła się tuż pod dolną powierzchnią płyty w warstwie kontaktowej beton-grunt. Średnica otworu wynosi standardowo 12-16 mm; mniejsze wiercenie byłoby niewystarczające dla ciśnieniowego przepływu żywicy, większe natomiast niepotrzebnie osłabiałoby przekrój płyty. Siatka otworów wyznaczana jest na podstawie mapy osiadań, a typowy rozstaw wynosi 0,5-1,5 m, przy czym gęstsze siatkowanie stosuje się w miejscach największych przemieszczeń i przy gruntach o małej przepuszczalności.

Końcówki iniekcyjne pakery mechaniczne lub plastikowe z uszczelką rozprężną montuje się w otworach i zaciska tak, by wytrzymały ciśnienie robocze bez przecieków przy gnieździe. Złe uszczelnienie końcówki to jeden z najczęstszych błędów, który powoduje, że materiał zamiast penetrować grunt cofa się i unosi wzdłuż otworu, rozwarstwiając kontakt beton-podłoże. Kontrolę szczelności przeprowadza się próbą wodną lub powietrzną przy ciśnieniu 0,5 bar przed podłączeniem pompy iniekcyjnej.

Właściwy proces iniekcji i monitoring uniesienia

Pompowanie rozpoczyna się od punktów skrajnych siatki i postępuje w kierunku centrum strefy uszkodzonej odwrotnie do intuicji, ale logiczne z punktu widzenia mechaniki gruntu. Materiał wtłaczany od zewnątrz wypełnia pustki i stopniowo buduje ciśnienie pod płytą od jej krawędzi do środka, co minimalizuje ryzyko nierównomiernego podniesienia i pęknięcia wzdłuż spoiny dylatacyjnej. Sekwencja nie jest przypadkowa geotechnik planuje ją tak, by gradient ciśnień pod płytą był zawsze symetryczny względem jej osi.

Poziom nawierzchni monitoruje się w czasie rzeczywistym czujniki laserowe lub hydrostatyczne umieszczone w kilku punktach pomiarowych wysyłają dane co kilka sekund do sterownika operatora. Każde podniesienie o 1 mm to wyraźny sygnał, że materiał pracuje; brak reakcji po wtłoczeniu określonej objętości sugeruje, że materiał migruje w nieplanowanym kierunku lub że pustka jest znacznie większa niż zakładano na etapie rozpoznania. Docelowe podniesienie zatrzymuje się zazwyczaj z marginesem 1-2 mm poniżej nominalnej równości, bo dalsze osiadanie po zakończeniu iniekcji jest typowe i wynosi kilka procent unoszonej wartości.

Po zakończeniu pompowania otwory iniekcyjne zamyka się zaprawą cementową lub epoksydową materiał z elastycznym modułem odkształcenia, zbliżonym do betonu, zapobiega korozji zbrojenia w okolicach otworu i przywraca monolityczność płyty w strefie wiercenia. Odczekanie minimum 30-60 minut po zamknięciu otworów przed dopuszczeniem ruchu kołowego daje żywicy czas na osiągnięcie co najmniej 70% wytrzymałości nominalnej.

Kontrola jakości i monitoring poiniekcyjny

Weryfikacja skuteczności stabilizacji gruntu odbywa się metodami nieinwazyjnymi. Georadar (GPR) pozwala zobrazować wypełnienie pustek pod płytą obszary z nowym materiałem iniekcyjnym dają charakterystyczny sygnał odbicia o wyższej amplitudzie niż otaczający grunt. Sondowania dynamiczne w punktach referencyjnych wykonane 7 i 28 dni po iniekcji potwierdzają wzrost oporu penetracji, co przekłada się bezpośrednio na większy moduł odkształcenia podłoża i mniejsze osiadania eksploatacyjne. Niwelacja geodezyjna po 30 dniach domyka pętlę jakości i dokumentuje trwałość uzyskanego wyrównania.

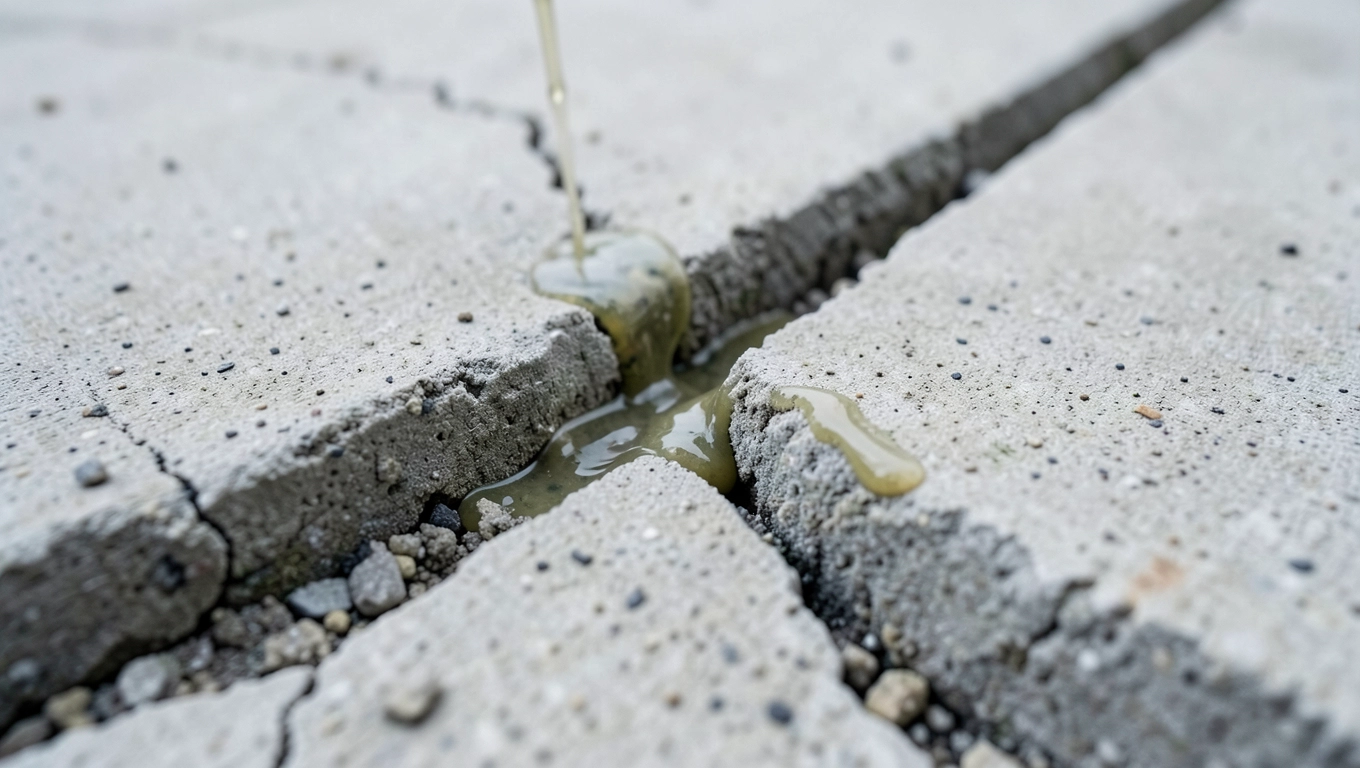

Zalety technologii iniekcji dla płyt betonowych

Technologia iniekcyjna nie jest kompromisem między trwałością a kosztem ona po prostu rozwiązuje inny problem niż wymiana nawierzchni. Wymiana usuwa uszkodzoną płytę, ale nie zmienia gruntu, który tę płytę zniszczy ponownie. Iniekcja modyfikuje grunt, przez co płyta stara lub nowa może pracować zgodnie z projektem. To fundamentalna różnica w podejściu, a nie tylko techniczna alternatywa.

Czas wyłączenia nawierzchni z eksploatacji to argument, który w obiektach o wysokiej intensywności ruchu potrafi przesądzić o wyborze technologii. Przy iniekcji geopolimerowej strefa robocza zajmuje obszar kilku metrów kwadratowych wokół aktywnych punktów iniekcji, a reszta nawierzchni pozostaje operacyjna. Przy wymianie płyty betonowej o powierzchni 25-30 m² przerwa technologiczna wynosi minimum 7-14 dni uwzględniając dojrzewanie betonu nawet przy zastosowaniu betonów szybkosprawnych o wczesnej wytrzymałości klasy C30/37 po 16 godzinach, zamknięcie pasa ruchu i organizacja objazdów generują koszty pośrednie wielokrotnie przekraczające koszt robót.

Trwałość wzmocnionego podłoża to kolejny wymiar, który rzadko pojawia się w uproszczonych kalkulacjach. Żywice poliuretanowe i geopolimerowe są praktycznie nieściśliwe w zakresie obciążeń drogowych, nie creepują pod długotrwałym statycznym naciskiem i nie ulegają hydrolizie w typowych warunkach wód gruntowych. Badania laboratoryjne i terenowe wskazują na zachowanie właściwości mechanicznych przez minimum 20-30 lat bez interwencji serwisowych, co przy corocznym monitoringu niwelacyjnym i opcjonalnym badaniu GPR tworzy pełny, przewidywalny cykl zarządzania nawierzchnią.

Precyzja technologii iniekcyjnej ujawnia się szczególnie przy płytach w pobliżu wrażliwej infrastruktury krawężników, wpustów, studni rewizyjnych czy szyn tramwajowych. Konwencjonalne metody reprofilacji podbudowy wymagają rozkucia i odbudowania stref przyległych, co wielokrotnie zaburza geometrię elementów stałych. Iniekcja punktowa pracuje poniżej poziomu nawierzchni i nie narusza żadnego elementu w płaszczyźnie poziomej płyta wraca na właściwy poziom bez ruszania czegokolwiek, co ją otacza.

Profil środowiskowy tej technologii też ma znaczenie, choć rzadko trafia do dokumentacji przetargowej. Masa materiału iniekcyjnego wprowadzonego pod płytę wynosi zazwyczaj od kilkudziesięciu do kilkuset kilogramów na punkt realizacji, podczas gdy wymiana jednej płyty betonowej o grubości 20 cm i powierzchni 25 m² generuje blisko 12 ton odpadów budowlanych wymagających utylizacji oraz ekwiwalentną emisję CO₂ z produkcji nowego betonu. Przy rozległych programach naprawczych lotniskach, kompleksach logistycznych, miejskich trasach zbiorczych różnica w śladzie węglowym między obiema metodami liczona jest w setkach ton CO₂ na projekt.

Dane w powyższym zestawieniu odnoszą się do typowych realizacji nawierzchni przemysłowych i drogowych o powierzchni płyty 20-30 m². Wartości procentowe kosztów i odpadów są znormalizowane względem metody wymiany płyty, przyjętej jako punkt odniesienia (100%). Zachowanie nośności po 5 latach dotyczy scenariusza bez reprofilacji podłoża w metodzie tradycyjnej.

Stabilizacja płyt betonowych metodą iniekcji jest rozwiązaniem, które zmienia paradygmat zarządzania nawierzchnią z reaktywnej wymiany elementów na proaktywne wzmacnianie struktury, zanim uszkodzenie utraci charakter lokalny. Każda tona materiału wtłoczonego precyzyjnie pod osiadającą płytą to wyraz zrozumienia, że beton na powierzchni jest tylko ostatnią linią obrony, a prawdziwa walka o trwałość nawierzchni rozgrywa się 30-80 cm niżej, w warstwie, której nie widać gołym okiem.
