Tabela wymiarów bram garażowych – sprawdź, zanim zamówisz

Siedem centymetrów różnicy w nadprożu potrafi przekreślić plany montażu bramy segmentowej, a brak 20 cm głębokości garażu wyklucza schowanie skrzydła pod sufitem. Tabela wymiarów bram garażowych Hörmann to punkt wyjścia dla każdego, kto stoi przed wymianą starej uchylnej konstrukcji albo budową garażu od zera. Błąd pomiarowy rzędu 30 mm potrafi zmienić projekt o 5-15 tys. zł, więc każdy centymetr warto sprawdzić trzykrotnie, zanim zamówi się konkretny wariant.

• Standardowe wymiary bram garażowych Hörmann, od pojedynczych do podwójnych
• Wymiary montażowe bramy garażowej Hörmann, nadproże i głębokość
• Jak dobrać bramę garażową Hörmann do istniejącego otworu

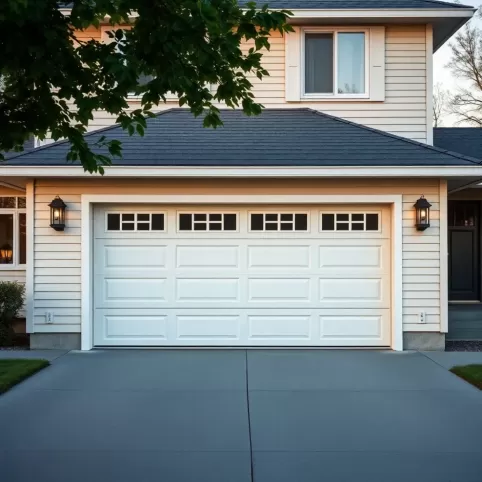

Standardowe wymiary bram garażowych Hörmann, od pojedynczych do podwójnych

Rynek europejski operuje w module 250 mm. To oznacza, że kolejne szerokości i wysokości rosną skokowo właśnie o 25 cm, co ułatwia wymianę starych bram uchylnych na segmentowe bez kucia otworu. Standaryzacja zaczęła się od bram uchylnych o wymiarze 2500 × 2125 mm, a dziś obejmuje zarówno pojedyncze, jak i podwójne konstrukcje, zarówno w nowym budownictwie, jak i w remontach.

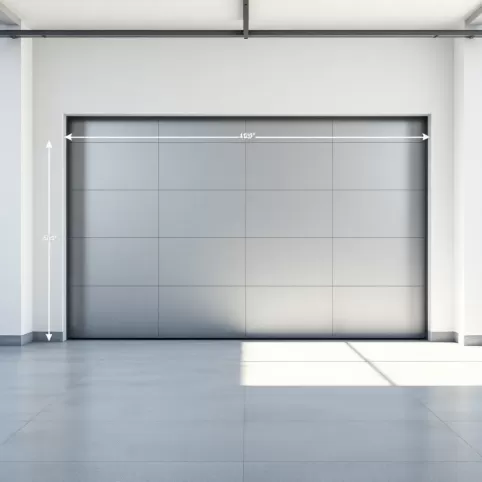

Szerokość i wysokość w świetle otworu

Szerokość bramy pojedynczej waha się od 2000 do 3000 mm, a podwójnej od 4000 do 5000 mm. Wysokość robocza, mierzona w świetle otworu, mieści się w przedziale od 2000 do 2500 mm dla standardowych konstrukcji i rośnie do 3000 mm w garażach z instalacjami podwyższającymi prześwit, takimi jak SUV-y na platformie czy kampery. Te wymiary są wspólne dla większości producentów w Europie, co wynika z normy PN-EN 13241-1 regulującej bramy przemysłowe, handlowe i garażowe.

Wysokość 2125 mm pozostaje najpopularniejsza w starszym budownictwie z lat 70. i 80., bo wynika z wymiaru cegły pełnej i standardowego nadproża. Nowe projekty coraz częściej sięgają po 2500 mm, co daje 12 cm zapasu na większe auta i lepszą cyrkulację powietrza przy otwartej bramie. Różnica 375 mm wydaje się niewielka, ale w praktyce montażowej przekłada się na konieczność zastosowania dłuższych paneli i mocniejszego napędu.

Podobny artykuł Tabela wymiarów bram garażowych WIŚNIOWSKI

Wymiary dla garaży podwójnych

Bramy podwójne mają jeszcze jeden wymiar, o którym łatwo zapomnieć: wysokość 3000 mm pojawia się w projektach z antresolą, gdzie nad bramą poprowadzono rury, kanały wentylacyjne lub belki stropowe. W takim wypadku trzeba liczyć się z panelem 42 mm i prowadnicą podnoszącą skrzydło na większą wysokość, co wydłuża czas otwierania o około 3-5 sekund w porównaniu ze standardowym panelem 20 mm.

Przy podwójnej bramie segmentowej z napędem warto uwzględnić 30 cm dodatkowej głębokości na prowadnice górne. Standardowa głębokość garażu podwójnego to 5500-6000 mm, ale prowadnice potrzebują 4500-5000 mm czystej przestrzeni pod sufitem. Brak tych 30 cm oznacza konieczność zastosowania napędu z bocznym mocowaniem, droższego o 800-1200 zł.

Wymiary historyczne i renowacyjne

Stare bramy uchylne miały swoje wymiary, które wciąż definiują tysiące garaży w Polsce. Typowy otwór z lat 70. to 2500 × 2125 mm lub 2700 × 2200 mm, z węgarkami 50 mm po bokach i nadprożem 70-100 mm. Przy wymianie na segmentową trzeba sprawdzić, czy węgarki są proste i równe, bo krzywe ościeża uniemożliwiają prawidłowe prowadzenie paneli.

Wymiary renowacyjne są mniejsze niż nowe standardy. Stara brama 2400 × 2100 mm wymaga segmentowej o wymiarze znamionowym 2375 × 2060 mm, a lukę 25 mm po każdej stronie wypełnia się profilem ościeżnicy. To rozwiązanie sprawdza się, gdy otwór ma idealnie równe krawędzie, w przeciwnym razie trzeba skuwać tynk na głębokość 10-15 mm.

Wymiary montażowe bramy garażowej Hörmann, nadproże i głębokość

Sama szerokość i wysokość otworu to nie wszystko. Równie istotne są wymiary montażowe: nadproże, węgarki i głębokość garażu. Każdy typ bramy ma tu swoje wymagania, a ich niedoszacowanie kończy się albo koniecznością kucia, albo rezygnacją z wybranego wariantu. Warto je poznać przed zakupem, nie w trakcie montażu.

Nadproże, węgarki, głębokość

Nadproże to odległość od górnej krawędzi otworu do sufitu. Dla bramy segmentowej górnej potrzeba minimum 100 mm bez napędu lub 200 mm z napędem, choć w praktyce montażowej bezpieczniej zostawić 250 mm. Przy ocieplanym garażu w bryle domu, gdzie nadproże wypełnia warstwa wełny mineralnej, warto zejść do 200 mm tylko wtedy, gdy napęd jest naprawdę niskoprofilowy (wysokość 130-150 mm).

Węgarki boczne to odległość od bocznej krawędzi otworu do ściany garażu. Segmentowa górna potrzebuje 90-120 mm po każdej stronie, segmentowa boczna 140 mm, a uchylna zaledwie 60 mm. Te 30-50 mm różnicy przekłada się na konieczność poszerzenia otworu przy wymianie starej bramy na nową, co kosztuje 400-800 zł za każdy centymetr różnicy.

Głębokość garażu dla bramy segmentowej to minimalnie 3200 mm dla pojedynczej i 4500 mm dla podwójnej, licząc od wewnętrznej ściany garażu do krawędzi otworu. Te wymiary wynikają z długości paneli (standardowo 500-600 mm) i łuków prowadzących, które muszą schować się pod sufitem. Bez 20-30 cm zapasu prowadnica zaczyna kolidować z samochodem, a napęd traci stabilność.

Wymagania dla każdego typu bramy

Bramy segmentowe boczne potrzebują za to szerokości ściany bocznej równej szerokości bramy, bo skrzydło przesuwa się wzdłuż niej. Przy bramie 2500 mm potrzeba więc 2500 mm wolnej ściany po jednej stronie otworu. To rozwiązanie sprawdza się w garażach niskich lub ze skośnym dachem, gdzie prowadnice górne nie mają gdzie się schować, a ściana boczna jest wolna od instalacji.

Bramy rolowane zwijają się w skrzynkę umieszczoną nad otworem i potrzebują nadproża od 300 do 400 mm. Głębokość garażu nie jest tu krytyczna, bo skrzynka zajmuje 250-300 mm światła nad otworem, a prowadnice boczne mają tylko 80 mm szerokości. To najlepsze rozwiązanie do garaży z instalacjami podwieszanymi pod sufitem, takimi jak rury grzewcze, kanały wentylacyjne czy oświetlenie.

Bramy uchylne są najmniej wymagające pod względem montażu. Nadproże 50-80 mm, węgarki 60-80 mm i brak ograniczeń co do głębokości. Jedynym warunkiem jest wystarczająca przestrzeń przed garażem, bo skrzydło wychyla się na 1,2-1,5 m. Na podjeździe krótszym niż 2 m brama uchylna po prostu się nie zmieści, nawet jeśli otwór garażowy ma idealne wymiary.

Wentylacja i izolacja w wymiarowaniu

W garażu ogrzewanym w bryle domu obowiązuje norma wentylacji: 30 m³/h na jedno miejsce postojowe. W praktyce oznacza to kratkę wentylacyjną o powierzchni 200-400 cm² w bramie lub ścianie, a przy bramie szczelnej, klasy 3 wg PN-EN 13241, konieczne jest zastosowanie nawiewników w ścianie bocznej. Te wymiary trzeba uwzględnić, bo kratka wentylacyjna zmniejsza efektywną wysokość otworu o 30-50 mm.

Izolacja termiczna wpływa na grubość paneli, a ta na wymiary montażowe. Panel 42 mm z pianką PU ma współczynnik U wynoszący około 1,0 W/(m²·K), a panel 20 mm z pianką PS około 2,5 W/(m²·K). Przy wyborze paneli 42 mm trzeba doliczyć 22 mm do każdej strony otworu, bo ościeżnice są szersze. To kolejny argument za tym, żeby wymiary planować z 25-milimetrowym zapasem, nie na styk.

Jak dobrać bramę garażową Hörmann do istniejącego otworu

Dobór zaczyna się od miary. Potrzebna jest szerokość i wysokość otworu w świetle ościeży, głębokość garażu od wewnętrznej ściany do krawędzi otworu, wysokość nadproża oraz szerokość węgarków bocznych. Każdy z tych wymiarów powinien być zmierzony w trzech punktach, bo garaże z lat 70. i 80. rzadko mają idealnie proste ściany, a odchyłki 15-20 mm są normą.

Pomiar otworu w 4 krokach

Pierwszy krok to szerokość otworu, mierzona w trzech punktach: na dole, w połowie wysokości i na górze. Różnica między pomiarami większa niż 10 mm oznacza, że ściany nie są proste i trzeba będzie zastosować listwy maskujące lub skuwać tynk. Drugi krok to wysokość, mierzona po lewej, w środku i po prawej stronie, a odchyłki powyżej 5 mm na metr bieżący wymagają korekty ościeży.

Trzeci krok to głębokość garażu mierzona od wewnętrznej ściany do lica otworu, w trzech miejscach na wysokości bramy. Różnice 20-30 mm są dopuszczalne, ale powyżej 50 mm trzeba zastosować krótsze prowadnice i mocniejszy napęd. Czwarty krok to nadproże, mierzone od górnej krawędzi otworu do sufitu, w dwóch punktach: po lewej i po prawej stronie.

Przy różnicy wymiarów powyżej 10 mm warto sięgnąć po bramę o jeden moduł mniejszą i uzupełnić lukę listwami maskującymi. To tańsze i szybsze niż kucie otworu. Pamiętaj, że 25 mm luzu montażowego wchłonie każdą drobną nierówność, a przy większych odchyłkach trzeba skuwać tynk i wyrównywać ościeże, co kosztuje 500-1500 zł za każdy metr bieżący.

Najczęstsze błędy przy wymianie

Najczęstszy błąd to pomiar bez uwzględnienia listew przypodłogowych i progów. Stare bramy uchylne miały próg drewniany lub stalowy o wysokości 30-50 mm, który po demontażu zostawia dziurę w posadzce. Nowa brama segmentowa wymaga równej posadzki, więc próg trzeba usunąć albo uzupełnić wylewką. Bez tego uszczelka dolna nie przylega do podłoża i brama traci klasę szczelności.

Drugi częsty błąd to pomiar nadproża bez uwzględnienia instalacji pod sufitem. Rury grzewcze, kanały wentylacyjne, oświetlenie ledowe, każda z tych instalacji zabiera 50-150 mm światła. Brama segmentowa z napędem potrzebuje 200-250 mm czystego nadproża, a napęd zajmuje dodatkowe 130-150 mm. Razem daje to 350-400 mm, co w wielu garażach przekracza dostępną przestrzeń.

Trzeci błąd to pomijanie głębokości garażu przy wyborze bramy segmentowej. Standardowa głębokość 3200 mm zakłada, że samochód ma 4500 mm długości i parkuje 1300 mm przed otworem. Jeśli garaż ma 2800 mm głębokości, a samochód 4800 mm, brama po otwarciu zablokuje 600-800 mm przestrzeni nad autem, ale napęd i tak potrzebuje wolnej drogi do prowadnic.

Uwaga: brama uchylna nie nadaje się do garażu ocieplonego w bryle domu. Skrzydło o grubości 25-30 mm ma współczynnik U wynoszący 5,5-6,0 W/(m²·K), co odpowiada utracie 150-200 W energii przy różnicy temperatur 20°C. To tyle, co otwarte okno w ścianie garażu przez całą zimę.

Tip montażowy: przed zamówieniem bramy segmentowej sprawdź, czy w garażu jest gniazdko 230 V w odległości do 1 m od miejsca montażu napędu. Każdy metr dodatkowego kabla to 15-20 zł, a brak gniazdka oznacza konieczność kucia bruzdy lub prowadzenia kabla w listwie, co psuje estetykę i kosztuje 200-400 zł.

Przepisy i normy

Brama garażowa musi spełniać normę PN-EN 13241-1, regulującą bezpieczeństwo użytkowania, odporność na obciążenie wiatrem i wodoszczelność. W garażu ogrzewanym w bryle domu klasa przepuszczalności powietrza powinna wynosić co najmniej 3, co oznacza straty powietrza poniżej 12 m³/h dla bramy 6 m². W praktyce uzyskuje się to przez uszczelki obwodowe na całym obwodzie, w tym progu, co rzadko udaje się bez wymiany posadzki na ostatnich 20-30 cm.

Zgodnie z Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie, garaż na więcej niż dwa samochody musi mieć bramę o szerokości minimum 2,5 m, a przejazd przez ścianę zewnętrzną co najmniej 2,3 m. Przy bramie podwójnej nie ma osobnej normy, ale warto zachować prześwit 4,5-5,0 m, żeby dwa samochody osobowe mogły wyjechać niezależnie od siebie.

Schemat decyzyjny wyboru typu

Garaż ocieplony w bryle domu z sufitem powyżej 2,5 m i głębokością powyżej 3,2 m to jednoznaczne wskazanie dla bramy segmentowej górnej. Jeśli sufit jest niższy niż 2,3 m lub ma skos, segmentowa boczna okaże się lepsza, bo prowadnice nie kolidują z niskim stropem. Garaż nieogrzewany, wolnostojący, z krótkim podjazdem to domena bramy uchylnej, najtańszej i najprostszej w montażu.

Garaż z antresolą lub instalacjami podwieszanymi pod sufitem, gdzie prowadnice górne nie mają gdzie się schować, wymaga bramy rolowanej. Skrzynka nad otworem zajmuje 250-300 mm, ale nie koliduje z rurami, kanałami i oświetleniem. Cena jest wyższa o 40-60% w porównaniu z segmentową, ale to jedyne sensowne rozwiązanie w takiej sytuacji. Brama skrzydłowa z kolei sprawdza się w domach o stylu rustykalnym lub dworkowym, gdzie liczy się tradycyjny wygląd.

Ceny i przedziały budżetowe

Cena bramy garażowej zależy od wymiarów, materiału, napędu i wykończenia. Brama segmentowa pojedyncza 2500 × 2125 mm z napędem i montażem kosztuje 4500-7500 zł. Podwójna 4000 × 2500 mm to wydatek 8000-14000 zł. Rolowana o tych samych wymiarach jest droższa o 30-50%, bo mechanizm zwijania wymaga precyzyjniejszych komponentów.

Do ceny bramy trzeba doliczyć napęd, jeśli nie był w zestawie. Napęd łańcuchowy kosztuje 1200-2500 zł, paskowy 1800-3500 zł, śrubowy 2500-5000 zł. Montaż to dodatkowe 800-2000 zł w zależności od regionu i stopnia skomplikowania. W garażach z instalacjami podwieszanymi lub nietypowymi wymiarami montaż może sięgnąć 3000 zł.

Najczęstsze błędy pomiarowe i montażowe

Pomiar bez zdjęcia listew przypodłogowych to klasyczny błąd, który kosztuje wymianę całej bramy. Stare listwy mają 30-50 mm, po ich usunięciu otwór jest większy o 60-100 mm, a brama zamówiona pod mniejszy wymiar nie pasuje. Przed pomiarem warto zedrzeć listwy i dopiero wtedy mierzyć, albo doliczyć ich grubość do wymiaru bramy.

Brak sprawdzenia pionu ścian to drugi błąd. Stare garaże mają ściany odchylone od pionu o 20-40 mm, a nowa brama segmentowa wymaga prostego ościeża. Montaż na krzywej ścianie powoduje, że panele klinują się w prowadnicach, a napęd pracuje z większym oporem. Rozwiązanie to skucie tynku i wyrównanie ściany, albo zastosowanie regulowanych ościeżnic, droższych o 400-600 zł.

Uwaga techniczna: przy wymianie bramy uchylnej na segmentową trzeba sprawdzić nośność ścian wokół otworu. Stara brama uchylna waży 80-120 kg i wisi na dwóch zawiasach, nowa segmentowa waży 100-180 kg i obciąża cały obwód otworu. Ściany z cegły dziurawki lub betonu komórkowego poniżej klasy 15 wymagają dodatkowego kotwienia chemicznego, co kosztuje 200-400 zł.

Tabela wymiarów bram garażowych Hörmann obowiązuje w module 250 mm i obejmuje zarówno bramy pojedyncze (2000-3000 mm szerokości), jak i podwójne (4000-5000 mm szerokości), z wysokością od 2000 do 3000 mm. Wymiary montażowe, takie jak nadproże 100-400 mm, węgarki 60-140 mm i głębokość garażu 3200-5500 mm, decydują o typie bramy, który da się zamontować. Przy wymianie starej uchylnej na segmentową warto zmierzyć otwór w 12 punktach (szerokość i wysokość w trzech miejscach), zostawić 25 mm zapasu montażowego i sprawdzić pion ścian. Kalkulator wymiarów bramy garażowej pozwala w ciągu 5 minut sprawdzić, który standard pasuje do istniejącego otworu, bez konieczności wizyty doradcy na miejscu.
