Segmentowa brama Wiśniowski – jak zamontować krok po kroku

Przygotowanie otworu i niezbędne narzędzia

Decydując się na samodzielny montaż bramy segmentowej, stajesz przed zadaniem, które wymaga precyzji i solidnego przygotowania. Wielu instalatorów popełnia błędy już na etapie przygotowania otworu, co później przekłada się na kłopoty z działaniem całego systemu. Zanim chwycisz za wiertarkę, musisz dokładnie zrozumieć, jakie warunki musi spełniać przestrzeń, w której zamontowana zostanie brama segmentowa Wiśniowski instrukcja montażu tego producenta zawiera szczegółowe wytyczne dotyczące wymiarów, ale warto je znać, zanim przystąpisz do pracy.

• Przygotowanie otworu i niezbędne narzędzia
• Montaż ramy i prowadnic krok po kroku
• Instalacja paneli segmentowych
• Ustawianie sprężyn i kontrola szczelności
• Typowe błędy i jak ich unikać
• Pytania i odpowiedzi Brama segmentowa Wiśniowski: instrukcja montażu

Pierwszym krokiem jest dokładne wymierzenie szerokości i wysokości otworu garażowego. Producent określa maksymalne gabaryty na 5000 mm szerokości i 3000 mm wysokości, jednak kluczowe znaczenie ma zachowanie odpowiednich luzów montażowych. Rekomendowany prześwit z każdej strony wynosi minimum 30 mm ta przestrzeń pozwala na swobodne umieszczenie prowadnic pionowych oraz elementów mocujących. Jeśli otwór jest zbyt ciasny, prowadnice nie zmieszczą się w jednej linii, a panelom zabraknie miejsca na prawidłowe ułożenie.

Stan podłoża pod bramę wymaga równie starannej oceny. Płyta fundamentowa lub posadzka powinny być wypoziomowane z tolerancją nie większą niż 2 mm każde odstępstwo od tego parametru skutkuje nierównomiernym obciążeniem paneli i przyspieszonym zużyciem uszczelek. W przypadku nierówności należy wykonać wylewkę wyrównawczą przed przystąpieniem do dalszych prac. Ściany boczne otworu muszą stanowić stabilne podłoże konstrukcyjne; luźne tynki lub ocieplenie wymagają demontażu lub wzmocnienia, ponieważ kołki rozporowe nie utrzymają się w materiale o niskiej gęstości.

Do prawidłowego wykonania instalacji niezbędny jest określony zestaw narzędzi. Podstawowe wyposażenie obejmuje taśmę mierniczą, poziomicę laserową lub libellową, wiertarkę udarową z zestawem wierteł do betonu i metalu oraz klucze płaskie i nasadowe w rozmiarach metrycznych. Moment obrotowy jest krytycznym parametrem podczas dokręcania elementów -dlatego klucz dynamometryczny o zakresie 0-25 Nm stanowi nieodzowny element wyposażenia. Bez niego łatwo przekroczyć wartość 10-12 Nm, co prowadzi do zerwania gwintów w panelach wykonanych ze stalowej blachy.

Może Cię zainteresować też ten artykuł Jak wyregulować bramę garażowa Wiśniowski

Organizacja stanowiska pracy ma bezpośredni wpływ na tempo i bezpieczeństwo instalacji. Panele ważące od 15 do 20 kg każdy wymagają dwóch osób do podnoszenia i pozycjonowania próba samodzielnego montażu kończy się przeważnie uszkodzeniem powłoki lakierniczej lub urazem kręgosłupa. Na placu budowy powinny znaleźć się również drabina aluminiowa, młotek, zestaw śrubokrętów oraz silikonowy uszczelniacz do wykończenia połączeń. Wszystkie elementy bramy należy rozpakować i posortować przed rozpoczęciem prac, aby uniknąć przerw na szukanie właściwych komponentów.

Montaż ramy i prowadnic krok po kroku

rama nośna stanowi szkielet całego systemu od jej prawidłowego ustawienia zależy późniejsze funkcjonowanie bramy segmentowej. Montaż rozpoczyna się od zamocowania profili pionowych, które muszą być wypoziomowane z tolerancją maksymalnie 2 mm odchylenia od pionu. Nawet niewielkie odchylenie przekłada się na falowanie paneli podczas zamykania i przyspieszone zużycie rolek prowadzących.

Przed przystąpieniem do mocowania warto wykonać tymczasowe połączenie ramy na płaskiej powierzchni, poza otworem garażowym. Ten etap pozwala na sprawdzenie geometrii konstrukcji i skorygowanie luzów bez konieczności wiercenia otworów w ścianie. Zestaw kołnierzy i podkładek dostarczonych przez producenta należy rozłożyć w kolejności montażowej pominięcie podkładki dystansowej skutkuje odkształceniem ramy pod wpływem naprężeń eksploatacyjnych.

Zobacz Oklejanie bram garażowych cena

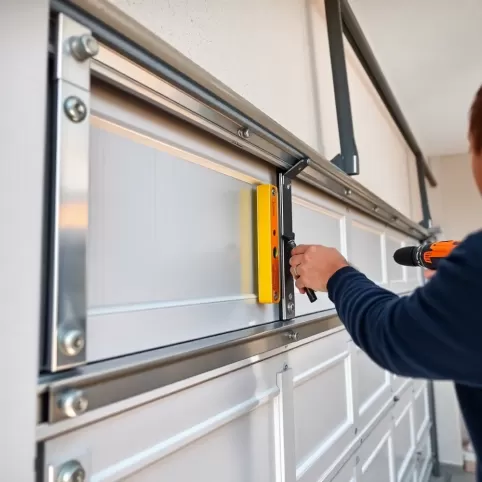

Pionowe prowadnice mocuje się przy użyciu kołków rozporowych lub śrub kotwiących, w zależności od materiału ściany. Beton komórkowy wymaga specjalnych łączników meblowych, podczas gdy tradycyjny beton pozwala na zastosowanie standardowych kołków rozporowych 10×100 mm. Odległość między punktami mocowania nie powinna przekraczać 600 mm większe rozety prowadzą do rezonansu konstrukcji podczas pracy silnika napędowego.

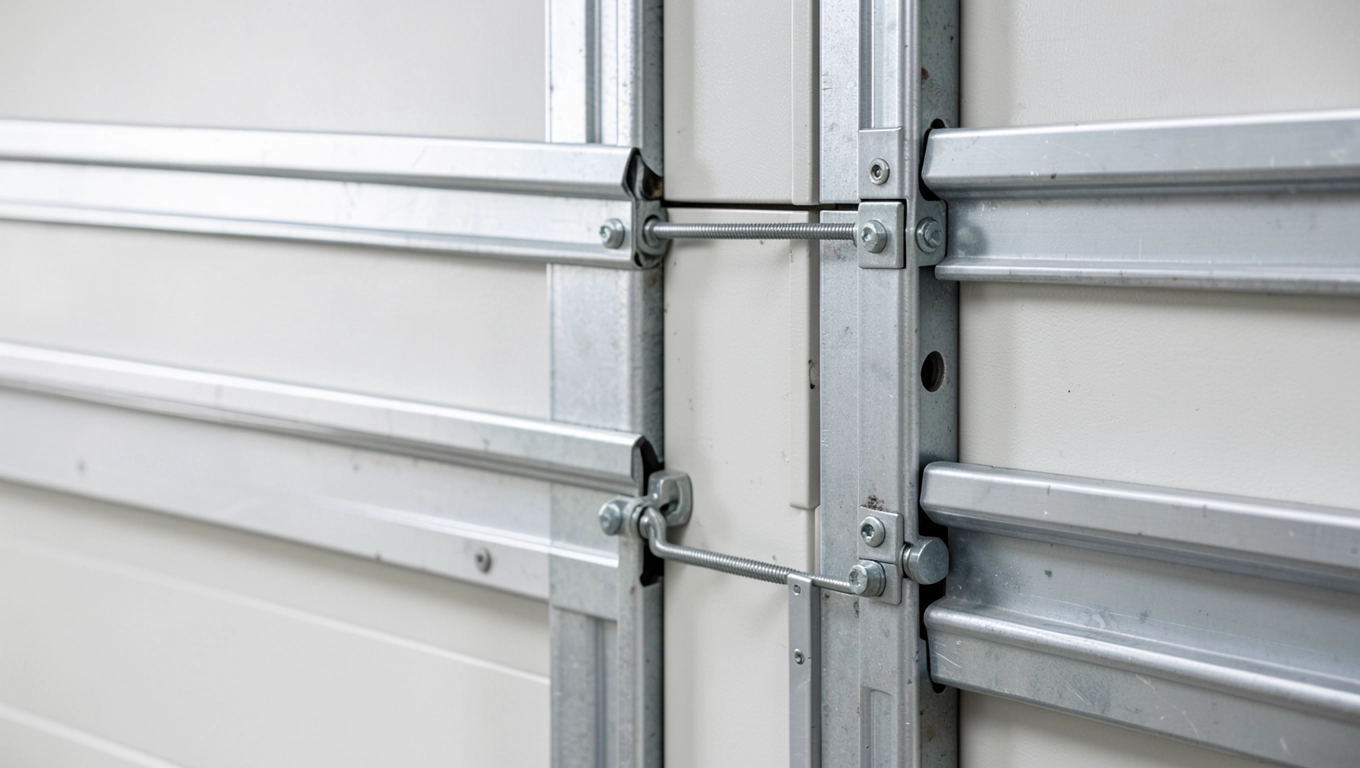

Po zamontowaniu profili pionowych przystępuje się do instalacji prowadnic poziomych, które łączą się z pionowymi za pomocą specjalnych zagięć kątowych. Pozioma część musi byćidealnie wypoziomowana, ponieważ stanowi tor dla rolek nośnych paneli. Tolerancja poziomu to zaledwie 1 mm na całej długości w tym celu najlepiej sprawdza się poziomica laserowa, która eliminuje błędy wynikające z niedokładności ludzkiego oka. Jeśli strop garażu jest nierówny, stosuje się podkładki klinowe ze stali ocynkowanej, które pozwalają na precyzyjne wyrównanie bez osłabiania połączenia śrubowego.

Zagięcie transitionowe między prowadnicą pionową a poziomą wymaga szczególnej uwagi promień łuku determinuje płynność przechodzenia paneli z pozycji pionowej do poziomej. Zbyt mały promień powoduje tarcie i zacinanie się paneli, natomiast zbyt duży zabiera cenną przestrzeń pod stropem. W przypadku modelu UNIPRO 80, który charakteryzuje się wzmocnioną konstrukcją, konieczne jest zastosowanie dodatkowych wsporników ściennych mocowanych śrubami M10 z momentem dokręcania 18-22 Nm.

Powiązany temat Bramy garażowe Krispol cennik

Weryfikacja geometrii przed zamontowaniem paneli

Przed przystąpieniem do dalszych prac należy sprawdzić przekątne ramy różnica między przekątnymi nie może przekraczać 3 mm. Pomiar wykonuje się taśmą mierniczą od przeciwległych rogów ramy. Niezachowanie tej tolerancji skutkuje krzywym ustawieniem paneli i nierównomiernym rozkładem obciążeń na zawiasy. Po potwierdzeniu prawidłowej geometrii można przystąpić do mocowania ostatniego elementu ramy, jakim jest belka czołowa łącząca obie strony.

Instalacja paneli segmentowych

Panele segmentowe układa się od dołu otworu ku górze, rozpoczynając od elementu dolnego, który stanowi bazę dla całej konstrukcji. Pierwszy panel musi byćidealnie wypoziomowany, ponieważ wszelkie odchylenia kumulują się w kolejnych segmentach końcowy panel może ostatecznie nie przylegać szczelnie do belki czołowej. Pod panelem dolnym instaluje się uszczelkę typu E, która zapewnia izolację termiczną i akustyczną oraz chroni przed wodą opadową.

Każdy kolejny panel podnosi się we dwójkę i wsuwa rolkami prowadzącymi w prowadnice pionowe. Klipsy panelowe łączą segmenty ze sobą za pomocą śrub M8×25 mm moment dokręcania powinien mieścić się w przedziale 10-12 Nm. Niedokręcenie powoduje luzy i hałas podczas pracy, natomiast przekręcenie prowadzi do odkształcenia blachy i zerwania gwintu. Warto zaopatrzyć się w klucz dynamometryczny z wyraźnie oznaczonym zakresem.

Panele modelu PLUS A, wyposażone w grubszą warstwę izolacji (45 mm zamiast standardowych 40 mm), ważą odpowiednio więcej. Ich masa wymaga zastosowania dwuosobowej techniki podnoszenia oraz kontrolowanego momentu obrotowego podczas mocowania. Niedoszacowanie ciężaru kończy się urazami lub wygięciem panelu podczas opuszczania go na prowadnice.

Szczelina między krawędzią panelu a prowadnicą musi wynosić dokładnie 5 mm ta wartość została wyliczona przez konstruktorów, aby zapewnić swobodny ruch przy zachowaniu pełnej szczelności. Zbyt wąska szczelina powoduje tarcie i zużycie rolek, natomiast zbyt szeroka prowadzi do nieszczelności i infiltracji wiatru. Korektę szczeliny realizuje się za pomocą podkładek dystansowych umieszczanych między uchem mocującym rolki a korpusem panelu.

Po zamontowaniu wszystkich paneliinstaluje się belkę górną z uszczelką dociskową, któradociska panele do siebie, tworząc ciągłą płaszczyznę izolacyjną. W modelu UNIPRO SN-MULTI stosuje się specjalne uszczelnienie typu U, które wymaga precyzyjnego wyregulowania docisku zbyt silny docisk utrudnia otwieranie, zbyt słaby powoduje przecieki.

Różnice w wykończeniu między seriami

Seria PRIME oferuje panele z powłoką poliestrową o podwyższonej odporności na promieniowanie UV, co jest istotne w przypadku bram montowanych w miejscach narażonych na bezpośrednie nasłonecznienie. UNIPRO wyróżnia się fabrycznie wstępnie zmontowanymi zawiasami, co skraca czas instalacji monter musi jedynie wykonać końcowe dokręcenie. UNIPRO SSP posiada dodatkową warstwę polistyrenu spienionego między blachami, zwiększającą współczynnik izolacyjności do wartości U=0,5 W/m²K.

Ustawianie sprężyn i kontrola szczelności

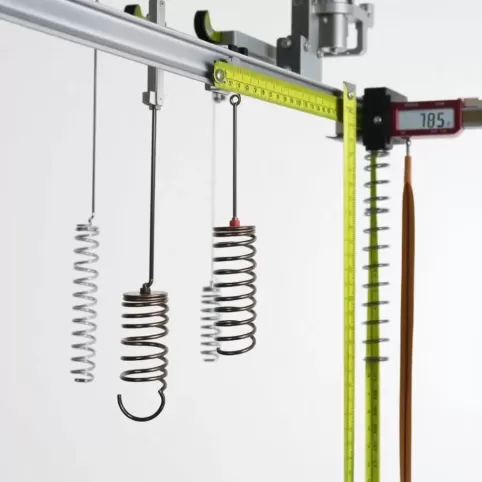

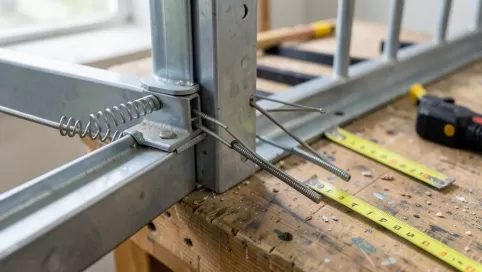

Sprężyny naciągowe stanowią kluczowy element mechanizmu równoważącego ciężar paneli. Ich prawidłowe ustawienie decyduje o tym, czy brama będzie się otwierać lekko, czy też będzie wymagać nadmiernej siły. W serii PRIME stosuje się sprężyny regulowane, których napięcie ustawia się po zamontowaniu wszystkich paneli.Moment obrotowy regulacji wynosi 10-15 Nm ta wartość zapewnia wyważenie konstrukcji o masie typowej dla bramy dwugarazowej.

Serie UNIPRO i UNIPRO 80 wyposażone są w sprężyny fabrycznie skalibrowane, co eliminuje konieczność ręcznej regulacji. Różnica polega na konstrukcji mocowania wariant UNIPRO 80 wymaga wzmocnionego układu kotwiącego z śrubami M10 dokręcanymi momentem 18-22 Nm ze względu na większą masę własną bramy. Pominięcie tego etapu skutkuje odkształceniem wsporników sprężyn podczas eksploatacji.

Po ustawieniu sprężyn przeprowadza się próbę działania w trybie ręcznym. Brama powinna podnosić się i opadać pod wpływem minimalnego nakładu siły, zatrzymując się w dowolnym położeniu bez samoczynnego opadania lub podnoszenia. Jeśli brama opada samodzielnie, należy zwiększyć napięcie sprężyn; jeśli podnosi się po puszczeniu, napięcie trzeba zmniejszyć. Każda korekta wymaga ponownej weryfikacji w pełnym zakresie ruchu.

W modelach wyposażonych w napęd elektryczny konieczne jest podłączenie silnika do źródła zasilania 230 V AC o częstotliwości 50 Hz i zabezpieczenia wyłącznikiem nadprądowym 10 A. Schemat okablowania z oznaczeniami kolorystycznymi przewodów znajduje się w instrukcji producenta pomyłka w podłączeniu fazy i neutralnego przewodu może uszkodzić elektronikę sterownika. Obowiązkowe jest również podłączenie uziemienia ochronnego, które chroni przed porażeniem w przypadku awarii izolacji.

Szczelność połączeń sprawdza się wizualnie oraz poprzez test z kartką papieru. Kartkę umieszcza się między uszczelką a panelem przy zamkniętej bramie jeśli można ją łatwo wyciągnąć, szczelina jest zbyt duża i wymaga regulacji docisku uszczelki. Na styku paneli stosuje się silikonowy uszczelniacz, który nakłada się na spód rowka przed zamontowaniem kolejnego segmentu. W modelach UNIPRO SN stosuje się dodatkowo gumowe profile pośrednie eliminujące mostki termiczne.

Konserwacja i przeglądy okresowe

Eksploatacja bramy segmentowej wymaga regularnej konserwacji, która znacząco wydłuża żywotność mechanizmów. Smarowanie rolek prowadzących, łożysk w prowadnicach oraz mechanizmu sprężyn wykonuje się smarem litowym nie wolno stosować sprejów silikonowych, które przyciągają kurz i tworzą lepką warstwę utrudniającą pracę elementów. Cykl smarowania wynosi sześć miesięcy w warunkach normalnej eksploatacji, a w środowisku o podwyższonej wilgotności należy go skrócić do czterech miesięcy.

Roczny przegląd obejmuje kontrolę dokręcenia wszystkich połączeń śrubowych, stanu uszczelek oraz prawidłowości działania wyłączników krańcowych. luzy w zawiasach i mocowaniachrolek koryguje się poprzez dokręcenie śrub lub wymianę zużytych elementów. Przegląd techniczny przeprowadzany przez wykwalifikowanego specjalistę kosztuje od 200 do 400 PLN i pozwala wykryć zużycie na wczesnym etapie, zanim dojdzie do awarii wymagającej kosztownej naprawy.

Gwarancja producenta na panele wynosi pięć lat, natomiast na napęd elektryczny dwa lata jednak warunkiem jej zachowania jest montaż zgodny z instrukcją oraz regularne wykonywanie przeglądów konserwacyjnych. Samodzielne modyfikacje konstrukcji, stosowanie nieautoryzowanych części zamiennych lub zaniedbanie konserwacji skutkują utratą uprawnień gwarancyjnych.

Typowe błędy i jak ich unikać

Najczęściej popełnianym błędem podczas montażu bramy segmentowej jest przeciążenie połączeń śrubowych. Monterzy, chcąc mieć pewność, że wszystko trzyma się mocno, dokręcają śruby powyżej zalecanego momentu obrotowego, co w efekcie prowadzi do zerwania gwintów w cienkiej blasze paneli. Skutki tego błędu ujawniają się po kilku tygodniach eksploatacji, gdy panele zaczynają się luzować i wydawać metaliczne dźwięki podczas pracy.

Drugim poważnym uchybieniem jest niedostateczne wypoziomowanie prowadnic. Odchylenie od pionu przekraczające 2 mm na wysokości 2 metrów powoduje diagonalne obciążenie rolek, co przyspiesza ich zużycie i zwiększa opory ruchu. W skrajnych przypadkach brama przestaje się całkowicie zamykać, a napęd elektryczny ulega przeciążeniu.

Pominięcie uszczelek pośrednich między panelami to błąd, który skutkuje powstaniem mostka termicznego i kondensacją wilgoci na wewnętrznej powierzchni bramy. Woda gromadzi się w rowkach paneli, powodując korozję i nieprzyjemny zapach stęchlizny. Regularne sprawdzanie stanu uszczelek i ich wymiana przy pierwszych oznakach zużycia kosztuje niewiele, a pozwala uniknąć kosztownych napraw.

W przypadku napędów elektrycznych częstym problemem jest niewystarczający prześwit nad belką czołową utrudniający swobodny ruch skrzynki silnika. Producent określa minimalną odległość między górną krawędzią otworu a sufitem, która musi uwzględniać zarówno wysokość skrzyni napędowej, jak i zapas na swobodne przechodzenie paneli. Zbyt mały prześwit powoduje obcieranie się paneli o obudowę silnika i charakterystyczny zgrzytliwy dźwięk podczas pracy.

Montaż bramy segmentowej Wiśniowski wymaga staranności na każdym etapie od przygotowania otworu, przez instalację ramy i paneli, aż po regulację mechanizmów naciągowych. Precyzyjne wypoziomowanie konstrukcji, przestrzeganie zaleconych momentów obrotowych oraz systematyczna konserwacja pozwalają cieszyć się bezawaryjną pracą bramy przez wiele lat. Inwestycja czasu w dokładne wykonanie prac zwraca się w postaci ciszy, szczelności i bezproblemowego użytkowania, które doceni każdy właściciel garażu.
