Rozumiem, jak ważne jest, by fundament domu stał się jego niewzruszoną podstawą, bez ukrytych słabości. Przekrój płyty fundamentowej to mapa warstw, zbrojenia i izolacji, która decyduje o trwałości całej konstrukcji. W tym artykule przyjrzymy się kolejno warstwom od gruntu po wykończenie, szczegółom zbrojenia wzmacniającego beton oraz rolom izolacji termicznej i przeciwwilgociowej, byś mógł sobie wyobrazić pełny schemat.

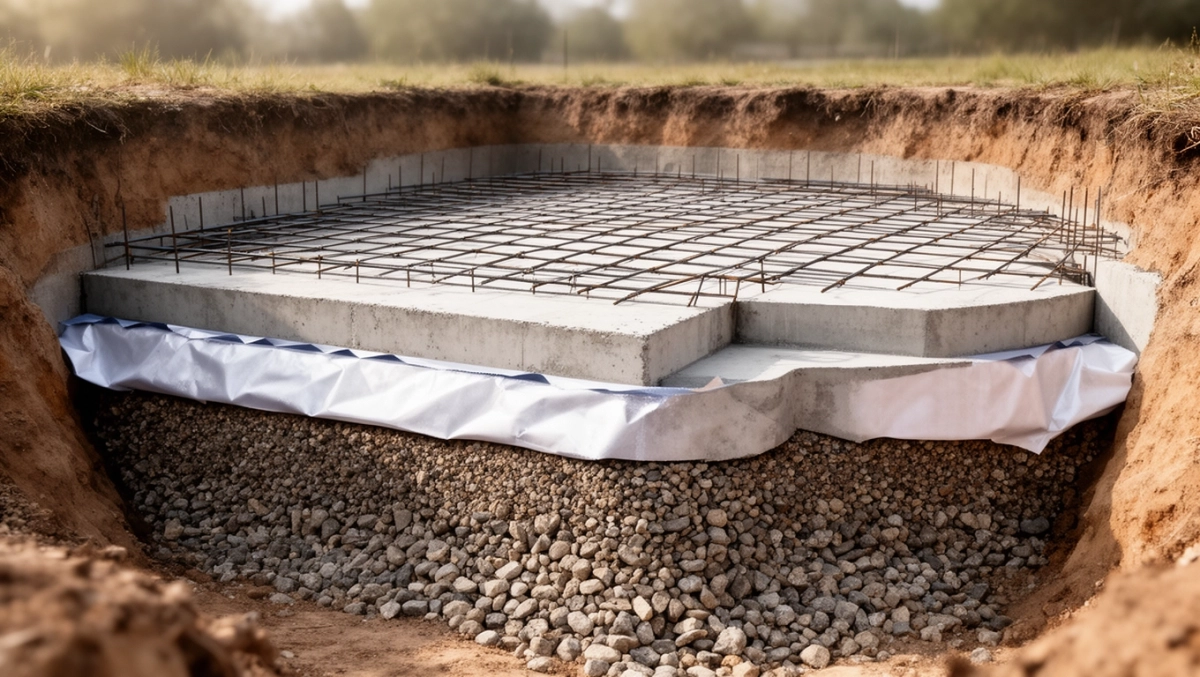

fundament płytowy przekrój

Warstwy w przekroju płyty fundamentowej

Przekrój płyty fundamentowej zaczyna się od najniższych warstw, blisko gruntu, gdzie stabilność podłoża spotyka się z ochroną konstrukcji. Najpierw układana jest izolacja gruntowa, często z folii lub geowłókniny, zapobiegająca mieszaniu gruntu z drenażem. Następnie pojawia się warstwa drenażowa z kruszywa, odprowadzająca wodę. Powyżej beton podkładowy stabilizuje całość, a izolacja przeciwwilgociowa blokuje wilgoć. Beton konstrukcyjny z zbrojeniem stanowi rdzeń, otoczony izolacją termiczną. Na szczycie wylewka umożliwia dalsze prace wykończeniowe.

Warstwy układane są sekwencyjnie, by każda pełniła unikalną funkcję w harmonii z pozostałymi. Izolacja gruntowa chroni przed nierównomiernym osiadaniem, drenaż dba o suchość podłoża. Beton podkładowy, o niskiej klasie, wyrównuje nierówności. Izolacja przeciwwilgociowa, zazwyczaj bitumiczna, szczelnie zamyka dostęp dla wody gruntowej. Rdzeń zbrojony przyjmuje obciążenia, izolacja termiczna minimalizuje straty ciepła. Wylewka finalizuje przekrój, gotowa pod podłogę.

W typowym schemacie przekroju płyty fundamentowej warstwy nakładają się z precyzją, dostosowaną do warunków lokalnych. Geowłóknina oddziela grunt od kruszywa, zapobiegając zapychaniu drenażu. Kruszywo o frakcji 16-32 mm zapewnia swobodny odpływ. Beton podkładowy o grubości 5-10 cm utwardza podłoże. Powyżej hydroizolacja w arkuszach lub masie. Beton klasy C20/25 z zbrojeniem dominuje w środku. Styropian EPS 100 na bokach i spodzie izoluje termicznie.

Zobacz także: Płyta Fundamentowa pod Garaż: Cena Robocizny 2026

Kolejność warstw w schemacie

  • Izolacja gruntowa (geowłóknina)
  • Drenaż (kruszywo 20 cm)
  • Beton podkładowy (8 cm)
  • Izolacja przeciwwilgociowa (2 mm)
  • Izolacja termiczna dolna (10 cm)
  • Zbrojenie dolne i górne
  • Beton konstrukcyjny (20 cm)
  • Izolacja termiczna boczna
  • Wylewka (5 cm)

Zbrojenie przekroju fundamentu płytowego

Zbrojenie w przekroju płyty fundamentowej to sieć prętów i mat stalowych, wbudowana w beton dla odporności na zginanie i ścinanie. Dolna siatka przyjmuje ujemne momenty, górna dodatnie, rozmieszczone co 15-20 cm. Pręty o średnicy 10-16 mm tworzą oczka kwadratowe lub prostokątne. W miejscach koncentracji sił, jak pod ścianami, stosuje się dodatkowe strzemiona. Zbrojenie antykorozyjne, z powłoką cynkową, zapewnia długowieczność. Schemat przekroju pokazuje dwa poziomy siatek, oddzielone dystansami.

W przekroju zbrojenie układa się symetrycznie, z zakładkami na styku mat. Dolna warstwa leży 3-5 cm nad izolacją, górna 5 cm poniżej powierzchni betonu. W płytach o większej rozpiętości gęstsze oczka wzmacniają środek. Pręty podłużne biegną równolegle do osi budynku, poprzeczne stabilizują. Dystanse plastikowe utrzymują pozycję podczas betonowania. Taki układ w schemacie gwarantuje równomierne przenoszenie obciążeń.

Szczegóły zbrojenia zależą od obliczeń statycznych, ale typowy przekrój obejmuje siatki o powierzchni 80-120 mm²/m. W strefach krawędziowych gęstość wzrasta dwukrotnie. Zakładki prętów wynoszą 40 średnic, min. 50 cm. Pozycjonery zapobiegają przesuwaniu. Beton otula zbrojenie warstwą ochronną 4 cm. Schemat wizualizuje to jako kratownicę w bloku betonu.

Zobacz także: Płyta Fundamentowa pod Garaż 35m² – Cena 2026

Typowe elementy zbrojenia

  • Siatki dolne: ø12 mm, oczko 15x15 cm
  • Siatki górne: ø10 mm, oczko 20x20 cm
  • Strzemiona krawędziowe: ø8 mm co 20 cm
  • Dystanse: plastikowe krążki ø25 mm
  • Powłoka: cynk lub epoksyd

Izolacja termiczna w przekroju płyty

Izolacja termiczna w przekroju płyty fundamentowej zapobiega mostkom cieplnym, oszczędzając energię na ogrzewanie. Styropian ekstrudowany lub pianka PUR układa się pod betonem i na obwodzie. Współczynnik lambda poniżej 0,035 W/mK zapewnia efektywność. Warstwa dolna ciągnie się pod całą płytą, boczna pionowo do poziomu gruntu. Łączenia taśmowane eliminują szczeliny. Przekrój pokazuje izolację otaczającą rdzeń betonowy.

W schemacie izolacja termiczna integruje się z innymi warstwami, nie osłabiając struktury. Pod płytą grubość 10-15 cm, na bokach 8-12 cm. Materiały o wysokiej wytrzymałości na ściskanie, powyżej 150 kPa, znoszą obciążenia. Folia paroizolacyjna powyżej chroni przed kondensacją. W domach pasywnych grubość rośnie do 20 cm. Taka konfiguracja minimalizuje straty ciepła o 30-40%.

Przekrój podkreśla ciągłość izolacji, od podłoża po ściany. Płyty PIR łączą sztywność z termoizolacją. Montaż na klej lub wypusty zapewnia stabilność. W miejscach przejść instalacyjnych otuliny dodatkowe. Efekt to sucha, ciepła podłoga bez zimnych stref.

Izolacja przeciwwilgociowa przekroju

Izolacja przeciwwilgociowa w przekroju płyty fundamentowej blokuje wodę gruntową, chroniąc beton przed degradacją. Folie bitumiczne lub membrany PVC układane są poziomo pod betonem konstrukcyjnym. Grubość 1,5-2 mm, zbrojona włókniną dla wytrzymałości. Spawy gorące lub klejenie zapewniają szczelność. Przekrój pokazuje ją między podkładem a rdzeniem. Kołnierze na styku ze ścianami unoszą się 15 cm.

W wilgotnych gruntach izolacja pozioma łączy się z pionową na obwodzie. Schemat ilustruje warstwę ciągłą, z zakładkami 10 cm. Masy bentonitowe wklejane w szczeliny dodatkowe. Hydroizolacja ciekłoustrojna malowana wałkiem na beton podkładowy. Testy szczelności przed betonowaniem. To podstawa suchej konstrukcji.

Przekrój detali obejmuje uszczelnienia przejść rur. Taśmy butylowe na łączeniach. W gruntach agresywnych podwójna warstwa. Efektem jest brak podciągania kapilarnego wilgoci do wnętrza.

Typy izolacji przeciwwilgociowej

  • Folie bitumiczne zgrzewalne
  • Membrany samoprzylepne
  • Masy polimerowe bitumiczne
  • Płyty bentonitowe

Materiały konstrukcyjne przekroju

Materiały konstrukcyjne w przekroju płyty fundamentowej opierają się na betonie klasy C20/25 do C30/37, o wysokiej mrozoodporności. Zbrojenie stalowe B500SP przenosi siły rozciągające. Beton podkładowy C8/10 wyrównuje. Kruszywo łamane zapewnia jednorodność. Domieszka plastifikująca poprawia urabialność. Przekrój łączy te elementy w monolit.

W schemacie beton konstrukcyjny otacza zbrojenie, z otuliną 4 cm. Wibrowanie usuwa pęcherze powietrza. Utwardzacze powierzchniowe chronią przed ścieraniem. W gruntach słabych włókna polipropylenowe wzmacniają. Takie materiały gwarantują nośność ponad 200 kN/m².

Przekrój uwzględnia separację materiałów, by uniknąć reakcji chemicznych. Cement CEM I 42,5R dla szybkiego wiązania. Piasek kwarcowy bez zanieczyszczeń ilastych. Testy slumpu kontrolują konsystencję.

Grubość warstw w przekroju płyty

Grubość warstw w przekroju płyty fundamentowej dostosowuje się do obciążeń i gruntu, ale typowo beton konstrukcyjny ma 15-25 cm. Izolacja termiczna dolna 12 cm, boczna 10 cm. Drenaż 20-30 cm kruszywa. Beton podkładowy 5-10 cm. Izolacja przeciwwilgociowa 2 mm. Wylewka 4-6 cm. Całość 50-70 cm głębokości.

Schemat przekroju wizualizuje proporcje, gdzie rdzeń betonu dominuje. W budynkach murowanych płyta grubsza pod ścianami. Normy PN-EN 1992-1-1 dyktują minima. Obliczenia FEM optymalizują grubości. Rysunki wykonawcze precyzują w mm.

Drenaż i izolacja gruntowa przekroju

Drenaż w przekroju płyty fundamentowej to warstwa kruszywa z rurami perforowanymi, odprowadzająca wodę z otoczenia. Izolacja gruntowa z geowłókniny filtruje, oddzielając grunt od drenażu. Rury ø80 mm, nachylone 1%, łączą z studnią chłonną. Kruszywo otacza rury 20 cm. Schemat pokazuje to pod betonem podkładowym.

Izolacja gruntowa zapobiega erozji podłoża, geowłóknina o gramaturze 200 g/m². W gruntach gliniastych drenaż obwodowy gęstszy. Filtry zapobiegają zapychaniu. Przekrój integruje drenaż z izolacjami wyższymi.

Schemat detali obejmuje spadki i połączenia. Woda spływa poza obrys płyty. Kontrola podczas budowy zapewnia efektywność. To fundament suchości całej konstrukcji.

Pytania i odpowiedzi dotyczące przekroju fundamentu płytowego

  • Co wchodzi w skład typowego przekroju fundamentu płytowego?

    Typowy przekrój obejmuje warstwy od najgłębszych: izolację gruntową i drenaż, następnie płytę z betonu lub żelbetu ze zbrojeniem, izolację przeciwwilgociową i termiczną (np. polistyren), aż po wylewkę wykończeniową.

  • Jakie materiały stosuje się w płycie fundamentowej?

    Bazowym materiałem jest beton lub żelbet wzmocniony zbrojeniem stalowym. Dodatkowe warstwy to izolacja termiczna z polistyrenu, folie przeciwwilgociowe oraz materiały drenażowe, zapewniające ochronę przed wilgocią i mostkami termicznymi.

  • Od czego zależy projekt przekroju płyty fundamentowej?

    Przekrój zależy od rozmiarów budynku, rodzaju konstrukcji, warunków gruntowych oraz wymagań dotyczących trwałości i stabilności. Każdy projekt musi być indywidualny, z uwzględnieniem grubości warstw i zbrojenia.

  • Jakie detale konstrukcyjne są kluczowe w przekroju fundamentu płytowego?

    Kluczowe detale to zbrojenie płytowe zapobiegające pęknięciom, izolacja zapobiegająca mostkom termicznym i wilgoci, oraz warstwy drenażowe. Schematy pokazują typowe przekroje poprzeczne z oznaczeniem grubości i materiałów.
