Zbrojenie płyty fundamentowej: Kompletny poradnik obliczeń (2025)

Stoisz u progu wielkiej budowlanej przygody, a pierwsze pytania, niczym niespodziewani goście, pojawiają się jedno po drugim. Wśród nich, niczym szkielet przyszłego domu, wyłania się kwestia jak obliczyć zbrojenie płyty fundamentowej – serca i opoki Twojej konstrukcji. To nie jest prosta sprawa, którą da się zamknąć w jednym wzorze czy magicznej liczbie kilogramów na metr kwadratowy. W skrócie, obliczenie zbrojenia płyty fundamentowej wymaga szczegółowej analizy projektu architektonicznego i konstrukcyjnego oraz warunków gruntowych przez doświadczonego inżyniera.

Wśród danych gromadzonych przed rozpoczęciem poważnych prac projektowych, zużycie stali zbrojeniowej dla fundamentów jest punktem krytycznym. Jej obecność w betonie diametralnie zmienia jego charakterystykę, transformując kruchy materiał w kompozyt zdolny przenosić złożone obciążenia. Stal żebrowana nie tylko polepsza właściwości mechaniczne betonu, ale przede wszystkim zwiększa jego trwałość i odporność na rozciąganie, którym sam beton słabo się opiera. Nabycie stali zbrojeniowej to jeden z początkowych, ale też istotnych kosztów realizacji fundamentów.

Cena stali potrafi dynamicznie się zmieniać, a jej ilość w projekcie bezpośrednio wpływa na ostateczny budżet inwestycji. Zatem chęć oszacowania tego zapotrzebowania jest całkowicie naturalna i zrozumiała. Niemożliwe jest jednak podanie jednej, uniwersalnej ilości stali zbrojeniowej, która sprawdzi się dla każdego budynku czy każdej płyty fundamentowej. Projektowanie konstrukcyjne to zawsze podróż do indywidualnych potrzeb i specyfiki danego miejsca.

Spójrzmy na to zagadnienie przez pryzmat kilku hipotetycznych scenariuszy budowlanych. Poniższe zestawienie prezentuje orientacyjne zużycie stali zbrojeniowej w kilogramach na metr kwadratowy płyty, bazując na przykładowych danych projektowych. Należy traktować je poglądowo, gdyż każdy realny przypadek wymaga precyzyjnych obliczeń projektanta konstrukcji. Zmienne takie jak specyfika gruntu, obciążenia użytkowe czy strefa klimatyczna mają kluczowe znaczenie, znacznie większe niż sama powierzchnia zabudowy w niektórych przypadkach.

Zerkając na powyższe zestawienie, widać wyraźnie, jak znaczące mogą być rozbieżności w zapotrzebowaniu na stal, nawet przy zbliżonych powierzchniach budynków. Różnica między gruntem nośnym a gruntem słabonośnym potrafi podwoić, a nawet potroić ilość niezbędnej stali na każdy metr kwadratowy fundamentu. To właśnie zmienne warunki gruntowe i specyficzne obciążenia wynikające z projektu architektonicznego są głównymi determinantami skomplikowanego procesu obliczeń konstrukcyjnych. Nigdy nie ufaj "uniwersalnym" tabelom znalezionym bez kontekstu – są co najwyżej punktem wyjścia do dyskusji, nigdy receptą.

Kluczowe czynniki wpływające na obliczenia zbrojenia płyty fundamentowej

Określenie precyzyjnej ilości stali zbrojeniowej, która powinna znaleźć się w płycie fundamentowej, jest zadaniem złożonym, a jego waga odpowiada fundamentalnemu znaczeniu tej konstrukcji. Gdybyśmy mogli sprowadzić to do prostego wzoru, praca inżyniera konstruktora byłaby o wiele mniej fascynująca – i wymagająca odpowiedzialności. Realia budowlane rzucają nam pod nogi zmienne, niczym budowlany tor przeszkód, które musimy uwzględnić, aby płyta spełniła swoją rolę.

Pierwszym z nich jest niewątpliwie technologia wykonania fundamentów. Chociaż skupiamy się na płytach, warto pamiętać, że różnice w technologii (np. płyta na gruncie, płyta podpiwniczona, czy specyficzne systemy prefabrykowane) wprowadzają odmienne schematy statyczne i wymagania. Płyta na gruncie przenosi obciążenia bezpośrednio na podłoże, działając często jak belka na sprężystym podłożu lub jako tarcza, w zależności od sztywności, grubości i sposobu jej podparcia przez grunt.

Lokalizacja inwestycji to nie tylko adres na mapie, ale zbiór kluczowych danych środowiskowych. Strefy obciążenia wiatrem i śniegiem, określone w normach, mają bezpośrednie przełożenie na wielkość obciążeń działających na budynek, a w konsekwencji przenoszonych na fundament. Wysokość n.p.m., ukształtowanie terenu wokół (otwarty teren, obszar miejski, zalesiony) modyfikują te wartości. Różnice w tych obciążeniach, choć mogą wydawać się niewielkie w przeliczeniu na metr kwadratowy ścian, sumują się, tworząc znaczące siły i momenty w fundamencie.

Co więcej, lokalizacja definiuje również głębokość przemarzania gruntu. W Polsce, w zależności od regionu, strefa przemarzania waha się od 0,8 m do 1,4 m. Choć płyta fundamentowa z definicji rozkłada naciski na dużej powierzchni i jest zazwyczaj izolowana termicznie, to jej posadowienie *poniżej* lub odpowiednie zabezpieczenie przed wpływem mrozu jest krytyczne, zwłaszcza na gruntach wysadzinowych (np. glinach, iłach). Niedostateczna głębokość lub izolacja może prowadzić do pionowych ruchów gruntu pod wpływem cykli zamarzania-odmarzania, co generuje dodatkowe, niebezpieczne naprężenia w płycie wymagające odpowiedniego zbrojenia na zginanie i przebicie.

Wysokość budynku i jego układ konstrukcyjny są niczym plan bitwy dla inżyniera. Ilość kondygnacji, obecność ciężkich ścian nośnych, lokalizacja słupów (nawet tych ukrytych w ścianach) – wszystko to decyduje o tym, gdzie na płycie pojawią się skoncentrowane obciążenia. Dwukondygnacyjny dom generuje inne siły niż parterowy o tej samej powierzchni zabudowy. Obciążenia od stropów, dachu, ścian pięter sumują się i skupiają w punktach podparcia na płycie. Im wyższy budynek, tym większe sumaryczne obciążenia i większe wymagania względem fundamentu i jego zbrojenia.

Geometria dachu – jego spadek, rozpiętość, rodzaj pokrycia – choć może wydawać się odległym problemem, także wpływa na fundament. Lekki dach jednospadowy generuje zupełnie inne obciążenia wiatrem i śniegiem niż ciężki, wielospadowy dach pokryty dachówką ceramiczną w strefie wysokiego obciążenia śniegiem. Obciążenia te przenoszone są przez konstrukcję dachu i ściany na fundament, zwiększając siły poziome i pionowe, które muszą być przejęte przez zbrojenie płyty. Precyzyjne określenie wszystkich obciążeń, stałych i zmiennych, jest fundamentem obliczeń.

Bez wątpienia najważniejszym, i często najbardziej nieprzewidywalnym czynnikiem, są parametry techniczne gruntu. To one decydują o nośności podłoża i jego ściśliwości. Czy grunt to lity piasek posadowiony na stabilnej skale macierzystej, czy może glina przewarstwiona soczewkami piasku, a do tego wysoki poziom wód gruntowych? Inżynier potrzebuje dokładnych badań geotechnicznych (sondowania, odwierty) aby określić moduł reakcji podłoża (jak "sztywny" jest grunt pod obciążeniem) oraz jego profil. Różne warstwy gruntu zachowują się inaczej, co prowadzi do nierównomiernego osiadania fundamentu, a to z kolei generuje siły w płycie wymagające odpowiedniego zbrojenia przeciwskurczowego i rozkładającego naprężenia.

Problem szkód górniczych to specyficzne, ale dla niektórych lokalizacji krytyczne zagadnienie. Na terenach, gdzie prowadzone były lub są prace górnicze, może dochodzić do deformacji terenu: nieckek osiadania, pęknięć, uskoków. Budynki posadowione na takich terenach muszą być projektowane jako bardziej elastyczne i odporne na nierównomierne odkształcenia. Płyta fundamentowa w takich warunkach często wymaga znacznie gęstszego i mocniejszego zbrojenia, projektowanego pod kątem dynamicznych, niejednorodnych obciążeń. Może to wymagać nawet zastosowania dodatkowych, specjalistycznych układów zbrojenia lub grubości płyty.

Inne detale konstrukcyjne, jak np. obecność podpiwniczenia (częściowego lub pełnego pod płytą), garażu podziemnego, tarasów posadowionych na tej samej płycie, czy nawet rodzaj materiałów ściennych (ciężki silikat vs. lekki beton komórkowy) – każdy z tych elementów wnosi coś do bilansu obciążeń i schematu pracy konstrukcji. Projektant zbrojenia musi wziąć pod uwagę nie tylko obciążenia pionowe od ciężaru własnego konstrukcji i użytkowania, ale także siły poziome od wiatru, parcia gruntu (jeśli są ściany piwnic), a nawet siły sejsmiczne, jeśli inwestycja zlokalizowana jest w strefie aktywności sejsmicznej (choć w Polsce ten problem jest mniej nasilony niż w innych regionach świata).

Napięcia termiczne i skurcz betonu podczas wiązania to kolejne zjawiska fizyczne, które generują wewnętrzne naprężenia w płycie. Zwłaszcza w dużych powierzchniowo płytach bez dylatacji, brak odpowiedniego zbrojenia minimalnego może prowadzić do powstawania rys skurczowych, które choć nie zawsze wpływają na nośność, są niepożądane ze względów trwałościowych (dostęp wody, korozja zbrojenia). Norma Eurocode 2 i krajowe załączniki do niej precyzują wymagania dotyczące ilości zbrojenia potrzebnego do przeciwdziałania tym efektom.

Ostatnim, choć nie mniej ważnym czynnikiem jest przewidziana klasa betonu i stali. Wyższa klasa betonu (np. C30/37 zamiast C20/25) oznacza większą wytrzymałość na ściskanie, co może mieć znaczenie w strefach o dużym parciu (np. pod słupami). Podobnie, klasa stali (np. B500SP, czyli dawna A-IIIN) określa jej wytrzymałość na rozciąganie. Inżynier optymalizuje projekt, dobierając odpowiednie klasy materiałów do występujących sił. Nie można "przeskalować" stali z wyższej klasy na niższym betonie bez przeliczeń, gdyż współpraca obu materiałów jest kluczowa. To wszystko składa się na mozaikę zmiennych, z której konstruktor tka projekt optymalnego zbrojenia płyty.

Podsumowując ten rozdział – a raczej kropkując koniec długiego akapitu myśli – projektowanie zbrojenia płyty fundamentowej jest jak medycyna precyzyjna dla Twojego domu. Nie ma uniwersalnego lekarstwa, bo każdy pacjent (czytaj: budynek i grunt) jest inny. Klucz tkwi w gruntownej diagnozie (badania geotechniczne, analiza projektu) i doświadczeniu "lekarza" – inżyniera konstruktora, który umiejętnie przetworzy te wszystkie czynniki na bezpieczny i ekonomiczny projekt zbrojenia. Próba samodzielnego, "na oko" obliczenia ilości zbrojenia fundamentów może być bardzo kosztownym błędem, nie tylko finansowo, ale przede wszystkim w kontekście bezpieczeństwa i trwałości konstrukcji.

Etapy procesu projektowania zbrojenia płyty fundamentowej

Wyobraźmy sobie inżyniera konstruktora siadającego do pracy nad projektem płyty fundamentowej. To nie jest moment na improwizację czy czerpanie wiedzy z forów internetowych, gdzie często padają pytania o przeciętne zapotrzebowanie na stal zbrojeniową. To precyzyjny proces, przypominający skomplikowaną operację, gdzie każdy krok musi być przemyślany i oparty na solidnych danych oraz normach. Ten proces można podzielić na kilka kluczowych etapów, które prowadzą od ogólnego pomysłu architektonicznego do szczegółowych rysunków zbrojenia.

Pierwszy, absolutnie fundamentalny etap, to gromadzenie danych wejściowych. Bez solidnej informacji projektant jest ślepy. Potrzebne są kompletne rysunki architektoniczne (rzuty, przekroje, elewacje) wraz z opisem zastosowanych materiałów ścian, stropów, dachu. Kluczowe jest zrozumienie układu konstrukcyjnego budynku – gdzie są ściany nośne, gdzie pojawiają się słupy, jak przenoszone są obciążenia ze stropów. Jeśli projekt zawiera kominy, ciężkie schody, czy nietypowe elementy (np. wielkie akwarium), to wszystko musi zostać zasygnalizowane i uwzględnione. A co najważniejsze – raport z badań geotechnicznych. To on mówi prawdę o gruncie pod stopami (czy raczej pod planowaną płytą), wskazując na jego warstwy, poziomy wód gruntowych, parametry nośności i ściśliwości, oraz potencjalne problemy (grunty wysadzinowe, nasypy).

Drugi etap to analiza obciążeń. Inżynier niczym detektyw zbiera wszystkie możliwe obciążenia, które będą działać na budynek i przenosić się na płytę. Dzieli się je na stałe (ciężar własny konstrukcji: ściany, stropy, dach, posadzki, sama płyta) i zmienne (obciążenia użytkowe – ludzie, meble; obciążenia klimatyczne – śnieg, wiatr). Analizowane są także obciążenia technologiczne (np. w przemyśle), parcie gruntu (jeśli płyta sąsiaduje z zasypką) czy wspomniane już potencjalne wpływy od szkód górniczych. Obciążenia te są następnie sumowane w różnych, najbardziej niekorzystnych dla konstrukcji kombinacjach, zgodnie z obowiązującymi normami projektowania, np. Eurocode 1. Przykładowo, maksymalne obciążenie śniegiem może nie wystąpić jednocześnie z maksymalnym obciążeniem wiatrem z tego samego kierunku.

Po zebraniu danych o obciążeniach i gruncie następuje etap modelowania i obliczeń statycznych. Inżynier tworzy model numeryczny płyty fundamentowej, często wykorzystując specjalistyczne oprogramowanie MES (Metoda Elementów Skończonych). W modelu tym płyta jest "osadzana" na sprężystym podłożu o parametrach wynikających z badań gruntu. Na model nanoszone są wszystkie analizowane kombinacje obciążeń. Program pozwala obliczyć rozkład naprężeń i odkształceń w płycie, momenty zginające, siły tnące, siły osiowe oraz reakcje podłoża. To jest serce procesu obliczeniowego – moment, w którym abstrakcyjne siły i właściwości materiałów przekładają się na konkretne wymagania dotyczące wytrzymałości konstrukcji.

Czwarty etap to wymiarowanie zbrojenia. Na podstawie uzyskanych w modelu statycznym sił wewnętrznych (momentów, sił tnących), inżynier określa wymaganą powierzchnię przekroju stali zbrojeniowej w każdym miejscu płyty. Inny przekrój będzie potrzebny w miejscach pod dużymi obciążeniami skupionymi (np. pod słupami czy narożnikami ścian nośnych), inny na środku przęsła płyty, a jeszcze inny na jej brzegach. Obliczenia te prowadzone są zgodnie z normami dotyczącymi projektowania konstrukcji żelbetowych, głównie Eurocode 2. Określa się nie tylko wymaganą ilość (powierzchnię), ale także odpowiednie średnice prętów oraz ich klasy wytrzymałości (np. stal klasy B500SP o charakterystycznej granicy plastyczności 500 MPa).

Kolejnym krytycznym etapem jest projektowanie zbrojenia na przebicie. Ten rodzaj zniszczenia dotyczy obszarów pod silnie obciążonymi słupami lub narożnikami ścian. Jeśli siła ścinająca koncentrująca się wokół słupa przekracza wytrzymałość betonu na przebicie, może dojść do "wypchnięcia" fragmentu płyty. Aby temu zapobiec, stosuje się specjalne zbrojenie na przebicie w postaci dodatkowych prętów lub kształtek zbrojeniowych (np. "korków") rozmieszczonych wokół słupa. Obliczenia na przebicie są często skomplikowane i wymagają precyzyjnego określenia strefy zagrożenia.

Następnie przechodzimy do detalowania zbrojenia. Mając obliczone wymagane powierzchnie stali w różnych częściach płyty, inżynier przekłada to na konkretne rozwiązania praktyczne. Określa się siatki zbrojeniowe (np. Q188, Q335 - gdzie Q oznacza siatkę z prętów zbrojeniowych o danej powierzchni na metr, a numer to suma pól przekroju [mm²/m]), średnice i rozstawy prętów luźnych, długości zakładów (miejsc łączenia prętów, typowo od 40 do 60 średnic pręta w zależności od klasy betonu, stali i warunków połączenia), długości zakotwień prętów (jak daleko muszą sięgać pręty poza punkt teoretycznego końca ich pracy, aby siła została przekazana na beton), oraz sposób wykonania połączeń w narożnikach i na brzegach płyty. Projektuje się również rozmieszczenie podkładek dystansowych ("kobyłek"), które zapewniają utrzymanie właściwej otuliny betonowej prętów, chroniącej je przed korozją i zapewniającej odpowiednią współpracę z betonem.

Siódmy etap to sporządzenie dokumentacji projektowej. Wszystkie obliczenia, przyjęte założenia, schematy obciążeń, a przede wszystkim szczegółowe rysunki konstrukcyjne zbrojenia muszą zostać spisane i przedstawione w formie czytelnego projektu wykonawczego. Rysunki zbrojenia płyty fundamentowej pokazują rozmieszczenie dolnych i górnych siatek zbrojeniowych, lokalizację i detale zbrojenia dodatkowego (np. pod ścianami, słupami, wokół otworów), detale zbrojenia brzegowego i narożnego, rozmieszczenie podkładek dystansowych. Dokumentacja zawiera również opis techniczny, wskazujący klasy betonu i stali, minimalną otulinę, sposób pielęgnacji betonu i inne wytyczne dla wykonawcy. To ten dokument trafia w ręce ekipy budowlanej.

Ostatni, często niedoceniany etap, to nadzór autorski i wykonawczy. Choć samo projektowanie jest zakończone, rola inżyniera konstruktora nie zawsze się kończy. Wizyty na budowie podczas kluczowych momentów montażu zbrojenia płyty pozwalają zweryfikować zgodność prac z projektem, rozwiązać ewentualne wątpliwości wykonawcy, czy dostosować projekt do nieprzewidzianych warunków zastanych na budowie (co czasami, rzadko, ale się zdarza). Poprawne wykonanie zbrojenia, ułożenie prętów zgodnie z rysunkiem, zapewnienie odpowiedniej otuliny – to gwarancja, że projektowana wytrzymałość płyty zostanie osiągnięta w rzeczywistości.

Podsumowując proces – od zebrania danych o działce i projekcie architektonicznym, przez skomplikowane obliczenia statyczne, po szczegółowe rysunki wykonawcze i nadzór na budowie. To wieloetapowa praca, która wymaga wiedzy, doświadczenia i precyzji. Zapytanie "ile stali na metr kwadratowy płyty fundamentowej" jest trochę jak zapytanie lekarza "ile lekarstwa na jednego człowieka" – bez diagnozy i zrozumienia przypadku, odpowiedź będzie w najlepszym wypadku nieprecyzyjna, w najgorszym szkodliwa. Dlatego kluczowe jest powierzenie tego zadania specjalistom, którzy przejdą przez wszystkie te etapy z należytą starannością.

Standardowe układy i rodzaje zbrojenia stosowane w płytach

Kiedy już inżynier konstruktor przeanalizował wszystkie obciążenia, warunki gruntowe i wykonał obliczenia, przyszedł czas na przetłumaczenie abstrakcyjnych sił na konkretny układ stalowych prętów. W płytach fundamentowych stosuje się kilka standardowych układów zbrojenia, które w zależności od potrzeb projektowych są modyfikowane i uzupełniane. Nie ma jednego, uniwersalnego wzorca, ale są powszechnie przyjęte metody i "język", którym posługują się projektanci i wykonawcy.

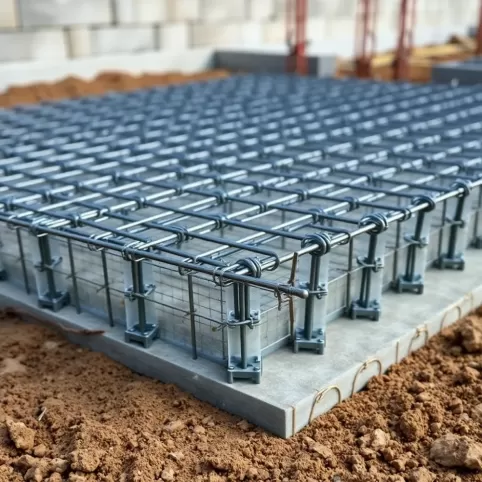

Najczęściej spotykanym i można by rzec bazowym układem zbrojenia w typowej płycie fundamentowej pod dom jednorodzinny jest zbrojenie dwuwarstwowe w postaci siatek zgrzewanych. Dlaczego dwie warstwy? Płyta pracuje pod obciążeniem dwukierunkowo. Dolne zbrojenie przejmuje momenty zginające wynikające z parcia gruntu "w górę" oraz obciążeń (np. od ścian nośnych) powodujących zginanie "w dół" w centralnej części płyty. Górne zbrojenie jest natomiast kluczowe w strefach podparcia (pod ścianami nośnymi), gdzie występują momenty zginające w kierunku "w górę" (płyta "wisi" między punktami podparcia) oraz w przypadku nierównomiernego osiadania gruntu lub parcia mrozu, które generuje siły rozciągające w górnych włóknach betonu. Dodatkowo, górna siatka stanowi zbrojenie konstrukcyjne i przeciwskurczowe, zapewniając integralność płyty.

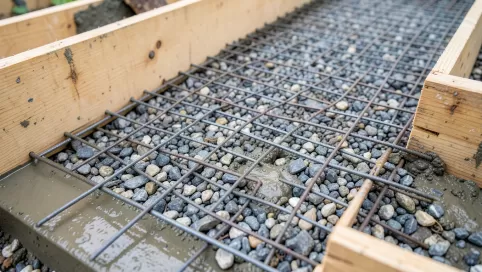

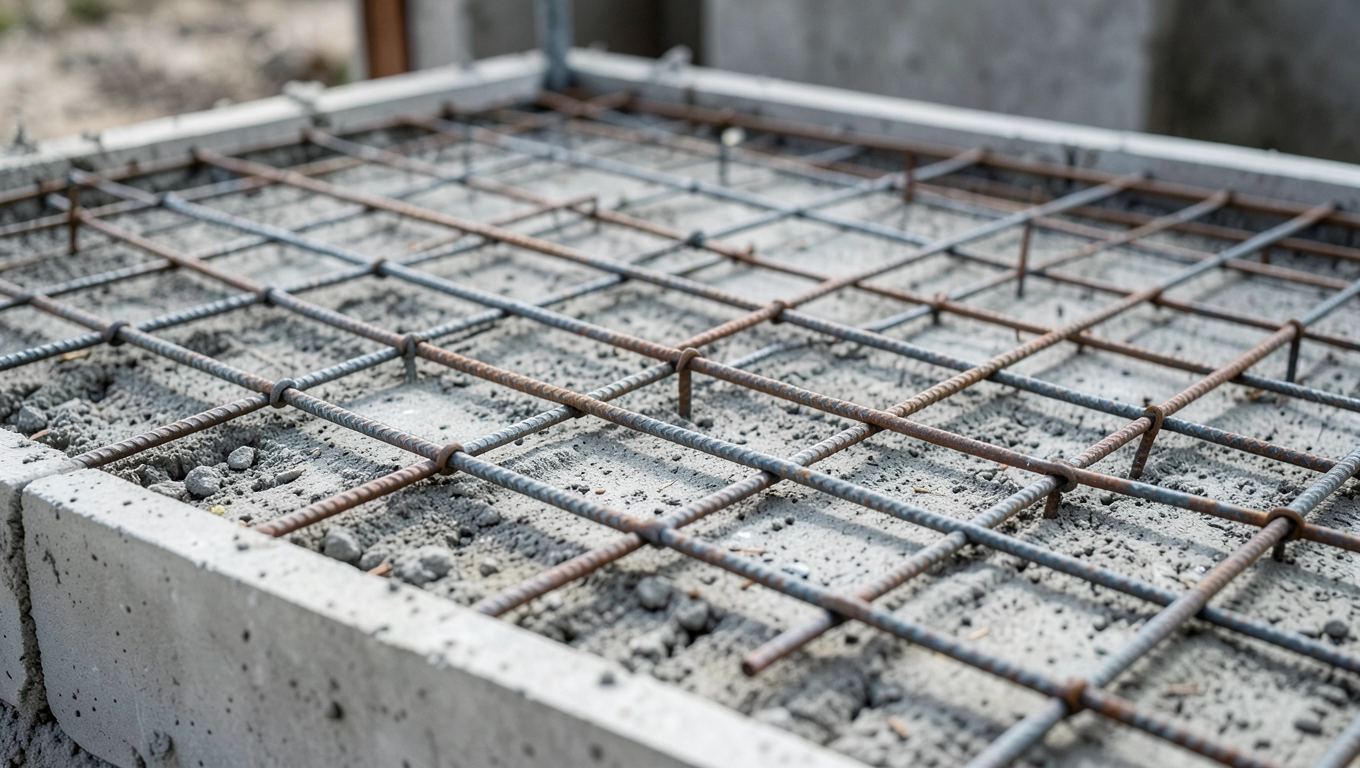

Standardowo stosuje się siatki zgrzewane z prętów żebrowanych. Są one wygodne w transporcie i układaniu na budowie. Popularne rozmiary oczek siatek to 15x15 cm lub 20x20 cm. Oznaczenia siatek typu Q (zbrojenie konstrukcyjne) lub R (zbrojenie rozdzielcze, ale w płytach fundamentowych pod obciążonymi ścianami raczej Q) informują o średnicy prętów i ich rozstawie, a co za tym idzie, o łącznej powierzchni przekroju stali na metr bieżący. Przykładowo, siatka Q188 oznacza pręty o średnicy ok. 5 mm w rozstawie 15x15 cm (suma pól przekrojów prętów na 1m bieżącym to 188 mm²). Bardziej "mięsiste" siatki, np. Q335 czy Q513 (pręty ok. 6-8 mm w rozstawie 15x15 cm) są stosowane, gdy wymagana jest większa ilość zbrojenia na m² ze względu na większe obciążenia lub gorsze warunki gruntowe.

Poza standardowymi siatkami, w płycie fundamentowej zawsze pojawia się zbrojenie dodatkowe, wykonane z prętów luźnych. Pręty te są układane tam, gdzie obliczenia wykazały konieczność wzmocnienia. Najczęściej spotykamy je: pod ścianami nośnymi i słupami (pręty proste ułożone w pasmach, zwiększające ilość zbrojenia dolnego i górnego), wokół otworów technologicznych w płycie (np. na przejścia instalacyjne – dodatkowe pręty obejmujące otwór, zapobiegające koncentracji naprężeń) oraz na brzegach i w narożnikach płyty, gdzie mogą występować specyficzne stany naprężeń.

Typowe średnice prętów luźnych stosowanych jako zbrojenie dodatkowe wahają się zazwyczaj od Ø8 mm do Ø16 mm, a w przypadku bardzo dużych obciążeń, np. pod ciężkimi słupami wielokondygnacyjnego budynku na słabym gruncie, mogą sięgać nawet Ø20 mm czy Ø25 mm. Ważne jest, aby pręty luźne miały odpowiednią długość zakotwienia i zakładu, aby mogły skutecznie współpracować z betonem i przekazywać na nie obciążenia. Zakłady prętów powinny być rozmieszczone w sposób rozproszony, a nie w jednej linii, aby uniknąć tworzenia osłabionej płaszczyzny w płycie.

Innym elementem, choć nie zawsze koniecznym, są pogrubienia płyty pod ścianami nośnymi lub słupami. Działają one jak ukryte "belki", zwiększając lokalnie sztywność i nośność płyty. W takich pogrubieniach często koncentruje się zbrojenie dodatkowe, złożone z kilku warstw prętów luźnych o większych średnicach. Wartość pogrubienia i wymagane zbrojenie są zawsze wynikiem indywidualnych obliczeń konstruktora. Grubość samej płyty pod dom jednorodzinny w standardowych warunkach to zazwyczaj 20-30 cm, ale na słabszych gruntach czy pod większymi budynkami może sięgać 40 cm, a nawet więcej w specyficznych przypadkach.

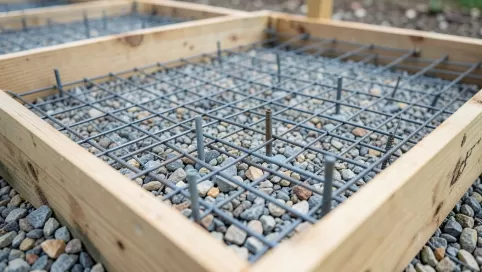

Aby zapewnić prawidłowe rozmieszczenie zbrojenia i co kluczowe, odpowiednią otulinę betonową, stosuje się różnego rodzaju podkładki dystansowe. Dolne siatki opierają się na plastikowych lub betonowych "grzybkach" lub listwach dystansowych, które zapewniają wymaganą otulinę od spodu (zazwyczaj minimum 5 cm na zagęszczonym podłożu lub chudziaku, chroniącą przed wilgocią z gruntu). Między dolną a górną siatką stosuje się "kobyłki" (specjalne dystanse ze stali lub plastiku) lub odpowiednio gięte pręty zbrojeniowe, które utrzymują górną siatkę na wymaganej wysokości i dystansują ją od dolnej. Górna siatka potrzebuje otuliny z góry (zazwyczaj 2-3 cm), którą zapewnia wylany beton.

W przypadku płyt na gruntach słabonośnych, oprócz gęstszego zbrojenia, może być konieczne zastosowanie dodatkowych rozwiązań, takich jak zbrojenie strefowe, projektowane w odpowiedzi na przewidywane nierównomierne osiadania. Czasami projekt przewiduje zbrojenie konstrukcyjne i montażowe - konstrukcyjne to to, co faktycznie przenosi siły, montażowe zaś służy jedynie do utrzymania prętów głównych w odpowiedniej pozycji podczas betonowania.

Projektując zbrojenie, inżynier uwzględnia również minimalną ilość zbrojenia przeciwskurczowego wymaganą przez normy. Nawet jeśli obliczenia statyczne wskazywałyby na mniejszą ilość stali, norma narzuca minimalne pole przekroju zbrojenia na metr kwadratowy lub metr bieżący w celu ograniczenia szerokości rozwarcia rys skurczowych betonu. Typowe wymagania normowe dla płyt fundamentowych często spełnione są przez odpowiednio dobrane siatki zgrzewane (górna i dolna).

Warto wspomnieć, że różne systemy płyt fundamentowych mogą mieć specyficzne wymagania dotyczące zbrojenia. Na przykład, płyty energooszczędne budowane na grubej warstwie izolacji termicznej pod spodem (np. XPS) nadal wymagają zbrojenia, ale jego obliczenia muszą uwzględniać specyfikę podparcia na sztywnej warstwie izolacji, a nie bezpośrednio na gruncie, oraz specyficzne detale brzegowe i przejścia przez izolację.

Ostateczny wybór układu i rodzaju zbrojenia jest zawsze wynikiem kompleksowej analizy i obliczeń prowadzonych przez doświadczonego inżyniera. Choć istnieją standardowe schematy, każdy projekt jest unikalny. Zastosowanie odpowiednich siatek, prętów luźnych, ich średnic, rozstawów i długości zakładów jest kluczowe dla bezpieczeństwa i trwałości całego budynku. Nie jest to miejsce na kompromisy czy oszczędności kosztem projektu. W końcu fundament to kręgosłup konstrukcji – musi być solidny, a jego zbrojenie to jego stalowe żyły.
