Płyta Fundamentowa na Palach: Konstrukcja i Projekt

Czy zastanawialiście się kiedyś, czy standardowy fundament to jedyne słuszne rozwiązanie dla każdego budynku? Co jeśli grunt pod Waszą przyszłą budową nie jest tak stabilny, jakbyśmy sobie tego życzyli? Czy warto w ogóle rozważać alternatywy, takie jak płyta fundamentowa na palach, gdy mamy do czynienia ze słabonośnymi gruntami? Jakie są realne koszty takiego rozwiązania i czy rzeczywiście jest ono tak skomplikowane, jak mogłoby się wydawać? A może lepiej od razu zlecić to zadanie specjalistom, zamiast ryzykować potencjalne problemy?

Spis treści:

• Projektowanie Płyty Fundamentowej na Palach
• Pale Fundamentowe CFA dla Słabych Gruntów
• Zbrojenie Płyty Fundamentowej na Palach
• Technologia Wykonania Pali Wierconych CFA
• Dobór Miedzypali dla Konstrukcji
• Grubość i Geometria Płyty Fundamentowej
• Beton Podkładowy pod Płytę na Palach
• Izolacja Termiczna Płyty Fundamentowej
• Kotwienie Konstrukcji Szkieletowej do Płyty
• Obliczenia Obciążeń dla Płyty na Palach
• Płyta fundamentowa na palach - Pytania i odpowiedzi

Przeanalizowaliśmy potencjalne zastosowanie płyty fundamentowej na palach, biorąc pod uwagę różne aspekty praktyczne. Oto zestawienie kluczowych danych:

Dane te pochodzą z realizacji projektu budynku rekreacji indywidualnej, gdzie specyficzne warunki gruntowe wymusiły zastosowanie tej nowoczesnej technologii. W analizowanym przypadku oszacowano, że grubość płyty wynosząca 20 cm jest wystarczająca do przeniesienia obciążeń, a jej geometria została precyzyjnie dopasowana do kształtu budynku. Cała konstrukcja fundamentu, wraz z rozmieszczeniem pali, została szczegółowo zamodelowana w zaawansowanym oprogramowaniu, uwzględniając zarówno bezpośrednie oparcie, jak i częściowe podparcie sprężyste pod płytą. Wyniki obliczeń pozwoliły na precyzyjne określenie rozstawu i ilości zbrojenia głównego, podczas gdy pale fundamentowe zostały zwymiarowane niezależnie. Co ciekawe, w podobnych aplikacjach profile stalowe umieszczano ręcznie, co podkreśla, że czasami prostota jest kluczem do efektywności, zwłaszcza gdy intuicja podpowiada właściwe rozwiązanie. W analizowanym projekcie, każda warstwa, od betonu podkładowego, przez izolację termiczną, aż po samą płytę fundamentową, została starannie zaplanowana, z myślą o optymalnej wytrzymałości i trwałości. Siatki zgrzewane wraz z dozbrojeniem prętami prostymi stanowią solidną bazę dla konstrukcji szkieletowej, która będzie mocowana za pomocą kotew wklejanych.

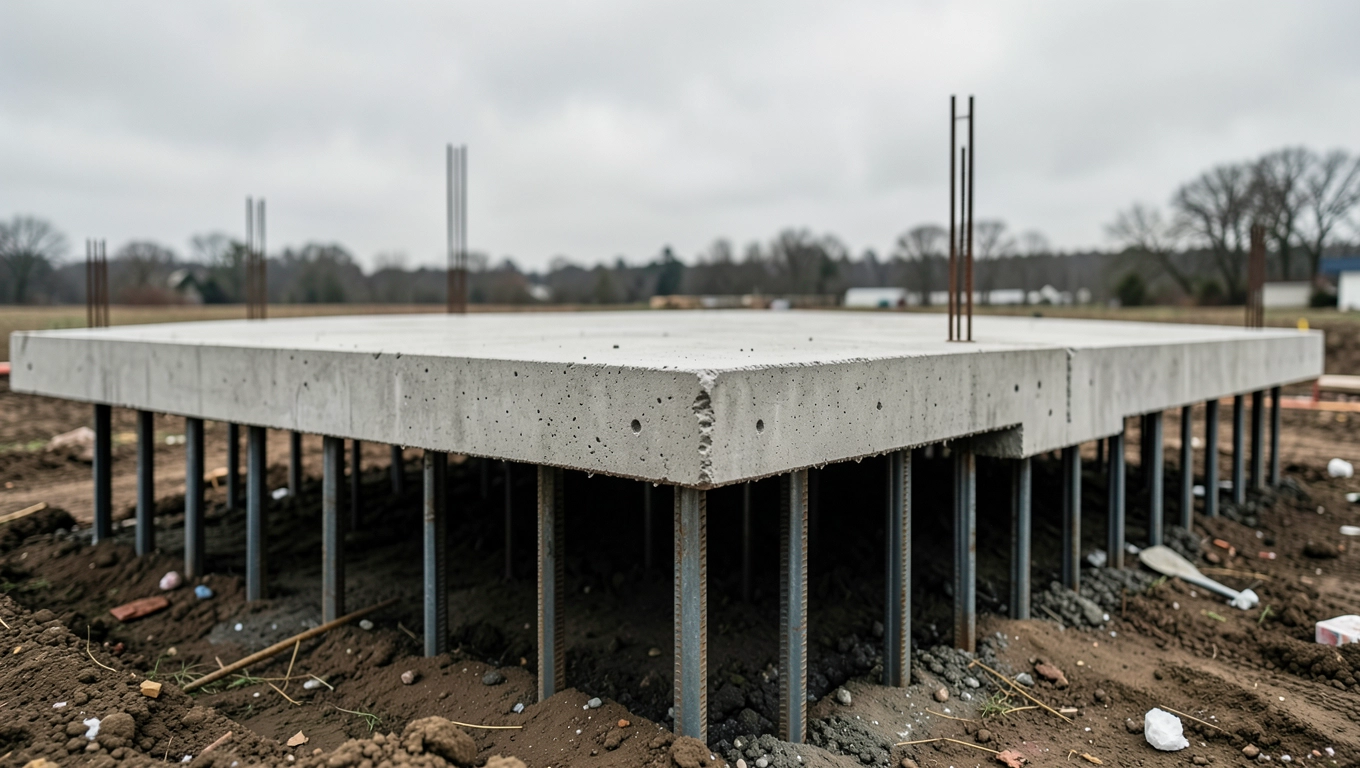

Projektowanie Płyty Fundamentowej na Palach

Projektowanie płyty fundamentowej na palach to złożony proces, który wymaga precyzji i dogłębnej wiedzy technicznej. Nie jest to po prostu "zalanie betonu na nogach". Kluczowe jest zrozumienie, że każdy element musi być ze sobą spójny, aby zapewnić stabilność i bezpieczeństwo całej konstrukcji. W kontekście budynku rekreacji indywidualnej, gdzie liczy się nie tylko funkcjonalność, ale i estetyka, detale mają ogromne znaczenie. Prace rozpoczynają się od szczegółowej analizy gruntu, która często ujawnia konieczność zastosowania posadowienia pośredniego, właśnie poprzez pale.

Zobacz także: Płyta Fundamentowa Pod Garaż – Koszt i Robocizna 2025

Kiedy grunty są słabonośne, standardowe ławy fundamentowe mogą okazać się niewystarczające. Pale przenoszą obciążenia z budynku na głębsze, bardziej stabilne warstwy gruntu. Projektanci muszą zatem uwzględnić nie tylko wytrzymałość gruntu, ale także jego parametry geotechniczne, co wpływa na średnicę, długość i rozmieszczenie pali. Następnie, na podstawie tych danych, formułuje się projekt płyty fundamentowej, która stanowi swego rodzaju "deskę ratunku" dla całego budynku.

Według naszych rozmów z ekspertami, kluczowym etapem jest wykonanie obliczeń konstrukcji budynku, które następnie są podstawą do opracowania indywidualnego zestawienia obciążeń dla fundamentu. Ograniczamy się ściśle do modelu obliczeniowego płyty wraz z palami, ponieważ to one stanowią rdzeń całej konstrukcji. Ten etap jest niezbędny, aby mieć pewność, że żadne obciążenie nie zostanie pominięte ani niedoszacowane, co mogłoby prowadzić do poważnych konsekwencji w przyszłości.

Chwilę obecną, projekt tego typu rozwiązania jest przesyłany do akceptacji, z myślą o uzupełnieniu o wszelkie projektowane elementy instalacyjne. Ważne jest, aby wszystkie aspekty – od konstrukcji po instalacje – były ze sobą idealnie zintegrowane. W naszym przypadku postawiono na płytę fundamentową o grubości 20 cm, która zostanie posadowiona pośrednio na palach. To rozwiązanie, choć wymaga większego zaangażowania na etapie projektowym, zapewnia trwałość i bezpieczeństwo na lata.

Zobacz także: Płyta Fundamentowa Pod Garaż 35 m2 Cena

Pale Fundamentowe CFA dla Słabych Gruntów

W przypadku, gdy ziemia pod budową przypomina bardziej mokrą papkę niż solidną podstawę, pale fundamentowe wykonane w technologii CFA (ang. Continuous Flight Auger) stają się prawdziwym wybawieniem. Dlaczego akurat ta metoda? Bo pozwala na wiercenie w gruncie bez jego nadmiernego naruszania, co jest kluczowe przy jego słabonośności. Wyobraźcie sobie taki długi, spiralny świder, który wkręca się w ziemię, usuwając urobek na bieżąco. To właśnie serce technologii CFA.

Średnica wiercenia w tym konkretnym przypadku wynosi 400 mm, a głębokość pali sięga 6 metrów poniżej poziomu przyszłej płyty. Taka długość i średnica zapewniają odpowiednie przeniesienie obciążeń na głębsze, stabilniejsze warstwy gruntu. To trochę jak budowanie domu na masywnym bloku skalnym, zamiast na niestabilnej wydmie – różnica jest kolosalna.

Pale wykonano z betonu żwirowego klasy C30/37. Dlaczego taki wybór? Ta klasa betonu gwarantuje odpowiednią wytrzymałość i trwałość, a przy tym jest ekonomicznie uzasadniona dla tego typu konstrukcji. Nie idziemy na kompromisy, jeśli chodzi o jakość materiałów, ale też nie przepłacamy za coś, czego nie potrzebujemy.

Zbrojenie konstrukcyjne pali stanowi dwuteownik stalowy typu IPE 100. To niezwykle wytrzymały profil, który idealnie nadaje się do przenoszenia naprężeń w obrębie pala. Jest on umieszczany wewnątrz świeżo wylanego betonu, tworząc monolityczną, niezwykle mocną konstrukcję. W sumie zastosowano 18 takich pali, rozmieszczonych w strategicznych punktach, aby zapewnić równomierne rozłożenie ciężaru całej konstrukcji.

Zbrojenie Płyty Fundamentowej na Palach

Zbrojenie płyty fundamentowej na palach to nie tylko siatka stalowa położona na dnie wykopu. To przemyślana konstrukcja, która ma za zadanie przenieść obciążenia z budynku na pale fundamentowe, a następnie na grunt. W naszym przypadku, grubość płyty została ustalona na 20 cm, co jest standardowym, choć nie zawsze wystarczającym rozwiązaniem. Kluczowe staje się zatem odpowiednie zbrojenie, które zrekompensuje potencjalne niedoskonałości w rozkładzie naprężeń.

Płyta fundamentowa jest zazbrojona siatkami zgrzewanymi. To takie proste, a jednocześnie tak skuteczne rozwiązanie, które zapewnia równomierne rozłożenie ciężaru i zapobiega pękaniu betonu. Ale to nie wszystko! Dodatkowo zastosowano dozbrojenie prętami prostymi, które wzmacniają newralgiczne punkty płyty, tam, gdzie występują największe naprężenia. To zabezpieczenie działa niczym dodatkowy pas biodrowy w samochodzie – daje pewność i dodatkowe bezpieczeństwo.

Co ciekawe, w tego typu inwestycjach profile stalowe, takie jak dwuteowniki, często umieszczano ręcznie w palach. Ich niewielki ciężar sprawia, że wszelkie próby montażu za pomocą specjalistycznych systemów podwieszania byłyby po prostu nieopłacalne czasowo. To pokazuje, że czasem tradycyjne metody, połączone z nowoczesną technologią, dają najlepsze rezultaty. Chodzi o to, by działać mądrze, a nie nieustannie podążać za nowinkami technologicznymi.

Ważne jest również to, w jaki sposób cała konstrukcja drewniana budynku będzie kotwiona do płyty fundamentowej. W tym celu zastosowano kotwy wklejane. Są one niezwykle mocne i niezawodne, idealnie sprawdzają się w połączeniu z konstrukcjami szkieletowymi. To gwarancja tego, że budynek będzie stabilny i bezpieczny, nawet podczas silniejszych wiatrów czy innych obciążeń zewnętrznych.

Technologia Wykonania Pali Wierconych CFA

Kiedy mówimy o budowaniu na słabych gruntach, technologia CFA, czyli ciągłego podawania płuczki (ang. Continuous Flight Auger), to coś więcej niż tylko sposób na wiercenie. To precyzyjny proces, który minimalizuje ryzyko naruszenia stabilności podłoża, a jednocześnie zapewnia wysoką jakość wykonania pali. Wyobraźcie sobie długą, pustą w środku wiertnicę, przypominającą gigantyczny korkociąg. To właśnie ona wkręca się w ziemię.

Podczas wiercenia, przez otwór w wiertnicy stale podawany jest beton. To powoduje, że w momencie wyciągania świdra, w jego miejscu pozostaje wypełniony betonem otwór. Po usunięciu wiertnicy beton samoczynnie wypełnia przestrzeń, tworząc jednolitą, monolityczną strukturę. To kluczowe dla zapewnienia stabilności i nośności pala, zwłaszcza w trudnych warunkach gruntowych. To jak uszczelnianie dziur w materiale, który jest już w ziemi.

W praktyce, wiertnica obraca się z określoną prędkością, a ziemia jest usuwana na bieżąco, transportowana na powierzchnię wzdłuż ścian ślimaka. To zapewnia czystość wiercenia i minimalizuje wibracje gruntu, co jest nieocenione w pobliżu istniejącej zabudowy lub wrażliwych struktur. Ta etyka pracy przekłada się na mniejsze ryzyko nieprzewidzianych problemów w przyszłości, co jest zawsze pożądane.

Zastosowanie technologii CFA pozwala na precyzyjne kontrolowanie głębokości i średnicy wiercenia, a dzięki stałemu dopływowi betonu unikamy ryzyka obsunięcia się ścian otworu. Ta metoda jest szczególnie polecana, gdy mamy do czynienia z wodami gruntowymi lub gdy wymagana jest duża dokładność wykonania pali. Wybierając CFA, stawiamy na pewność i jakość, co w budownictwie jest na wagę złota.

Dobór Miedzypali dla Konstrukcji

Wybór odpowiednich miedzypali to kluczowy element projektowania płyty fundamentowej na palach. Po co właściwie nam te przestrzenie między palami? Pozwalają one na swobodne ułożenie płyty fundamentowej, a jednocześnie zapewniają jej odpowiednią sztywność i stabilność. To trochę jak rozmieszczenie nóg od stołu – muszą być dobrze rozstawione, aby cała konstrukcja nie chwiała się na boki.

Geometria płyty fundamentowej oraz istniejący układ pali determinują rozstaw miedzypali. Celem jest stworzenie spójnej i wytrzymałej konstrukcji, która będzie w stanie przenieść wszystkie obciążenia z budynku na grunt. Zbyt blisko rozmieszczone pale mogłyby prowadzić do koncentracji naprężeń, natomiast zbyt daleko – do niedostatecznego podparcia płyty.

W naszym przypadku, podczas sporządzania projektu, szczegółowo modelowaliśmy konstrukcję fundamentu wraz z oparciem na palach. Przy częściowym oparciu sprężystym pod płytą analizowaliśmy wpływ tego rozwiązania na ogólną sztywność konstrukcji. To pozwala nam zweryfikować, czy obliczeniowy rozstaw miedzypali jest optymalny. Wymagane ilości i rozstawy zbrojenia głównego ustaliliśmy zaś w osobnym programie, co zapewnia precyzję.

Należy pamiętać, że dobór miedzypali to nie tylko kwestia techniczna, ale także ekonomiczna. Optymalne rozmieszczenie pali i odpowiednie ich usztywnienie zmniejsza ilość potrzebnego betonu i stali, co przekłada się na niższe koszty. Dlatego tak ważne jest dokładne przeanalizowanie wszystkich aspektów, zanim podejmiemy ostateczne decyzje projektowe.

Grubość i Geometria Płyty Fundamentowej

Grubość i geometria płyty fundamentowej to dwa ściśle powiązane parametry, które decydują o jej zdolności do przenoszenia obciążeń. W przypadku płyty fundamentowej na palach, te wymiary są szczególnie istotne, ponieważ płyta staje się swego rodzaju "mostem" łączącym obciążenia z budynku z punktowym podparciem na palach. Odpowiednie dobranie tych wartości jest kluczowe dla uniknięcia pęknięć czy osiadania konstrukcji.

W analizowanym projekcie, przy budowie budynku rekreacji indywidualnej o konstrukcji szkieletowej, wystarczającą grubością płyty fundamentowej uznano 20 cm. Jest to wartość z zakresu typowych rozwiązań, jednak jej adekwatność zależała od szczegółowych obliczeń obciążeń i rozstawu pali. Cała geometria płyty została precyzyjnie dopasowana do rzutów budynku, co jest standardową praktyką w nowoczesnym budownictwie. Rzędne wysokościowe i grubości warstw przyjęto zgodnie z częścią architektoniczną projektu.

Ważne jest, aby uwzględnić wszelkie istniejące otwory technologiczne czy przewody instalacyjne, które mogą wpłynąć na geometrię płyty. Zaprojektowanie tych elementów z odpowiednim marginesem błędu minimalizuje ryzyko kolizji podczas późniejszych prac budowlanych. Czasem drobne zmiany w projekcie na etapie planowania ratują nas przed kosztownymi przeróbkami już na budowie. Taka troska o detale jest cechą profesjonalistów.

Grubość płyty powinna być również dopasowana do obciążeń punktowych przenoszonych przez pale. Jeśli obciążenia są bardzo duże, może być konieczne zastosowanie płyty o większej grubości lub wzmocnienie jej dodatkowym zbrojeniem. Kluczowe jest tutaj zastosowanie nowoczesnych programów obliczeniowych, które pozwalają na precyzyjne symulowanie rozkładu naprężeń i optymalne dopasowanie grubości, geometrię i zbrojenie płyty fundamentowej.

Beton Podkładowy pod Płytę na Palach

Zanim na palach fundamentowych pojawi się właściwa płyta, konieczne jest położenie warstwy betonu podkładowego. To właśnie ten element stanowi pierwszą, bezpośrednią interakcję z betonem podkładowym i izolacją termiczną. Jego głównym zadaniem jest wyrównanie powierzchni, na której będzie układana izolacja i zbrojenie, a także ochrona głowic pali przed uszkodzeniem podczas montażu.

Beton podkładowy jest zazwyczaj posadawiany na zagęszczonym gruncie lub na łatach, jeśli podłoże jest bardzo nierówne. W przypadku płyty na palach, jego rolą jest także stworzenie stabilnej podstawy dla dalszych prac. Grubość tej warstwy jest projektowana indywidualnie, zależnie od nierówności podłoża i wymagań technologicznych. Nie jest to element nośny, ale jego obecność jest kluczowa dla prawidłowego wykonania fundamentu.

W naszym projekcie, zaraz po przygotowaniu pal fundamentowych, zaprojektowaliśmy kolejno warstwę betonu podkładowego. Zapewnia ona idealnie płaską powierzchnię, na której można komfortowo rozłożyć izolację termiczną. Bez tego wyrównania, układanie styropianu czy wełny mineralnej byłoby trudniejsze i bardziej podatne na błędy, co z kolei mogłoby wpłynąć na efektywność izolacji.

Ważne jest, aby beton podkładowy był wykonany z materiału o odpowiedniej klasie wytrzymałości, choć zazwyczaj nie wymaga on tak wysokich parametrów jak beton konstrukcyjny płyty. Jego główne zadanie to stabilizacja i przygotowanie podłoża, a nie przenoszenie obciążeń konstrukcyjnych. Dobrze wykonany beton podkładowy to pierwszy, mały krok do sukcesu, który procentuje na dalszych etapach budowy.

Izolacja Termiczna Płyty Fundamentowej

Ilu ludzi, tyle opinii, ale jeśli chodzi o izolację termiczną płyty fundamentowej, nasze stanowisko jest jednoznaczne: jest ona absolutnie kluczowa. W przypadku budynków zlokalizowanych na palach, gdzie przepływ powietrza może być większy, izolacja termiczna staje się jeszcze bardziej istotna. O ile dobrze wykonana izolacja może znacząco zmniejszyć straty ciepła, o tyle jej brak to prosta droga do nieprzyjemnych rachunków za ogrzewanie i niekomfortowego chłodu w domu.

Zastosowana warstwa izolacji termicznej ma zapewnić właściwe odseparowanie od gruntu, minimalizując przenoszenie zimna do wnętrza budynku. Najczęściej stosuje się tutaj płyty z polistyrenu ekstrudowanego (XPS) ze względu na ich wysoką odporność na wilgoć oraz doskonałe właściwości izolacyjne. Grubość izolacji jest dobierana w zależności od strefy klimatycznej oraz wymagań normowych, jednak zazwyczaj nie powinna być mniejsza niż 10-15 cm.

W omawianym projekcie, bezpośrednio po warstwie betonu podkładowego, położyliśmy płytę izolacyjną. To właśnie ten element ma kluczowe znaczenie dla komfortu termicznego w przyszłym domu. Izolacja jest starannie układana, z dbałością o minimalizację mostków termicznych, czyli miejsc, przez które ciepło mogłoby uciekać na zewnątrz. Każdą szczelinę należy dokładnie wypełnić, aby zapewnić ciągłość izolacji.

Warto pamiętać, że dobrze zaizolowana płyta fundamentowa to nie tylko oszczędność na ogrzewaniu. To także zwiększenie komfortu użytkowania budynku, redukcja ryzyka zawilgocenia oraz poprawa ogólnej efektywności energetycznej całej konstrukcji. Inwestycja w dobrą izolację termiczną to inwestycja w przyszłość i własny komfort.

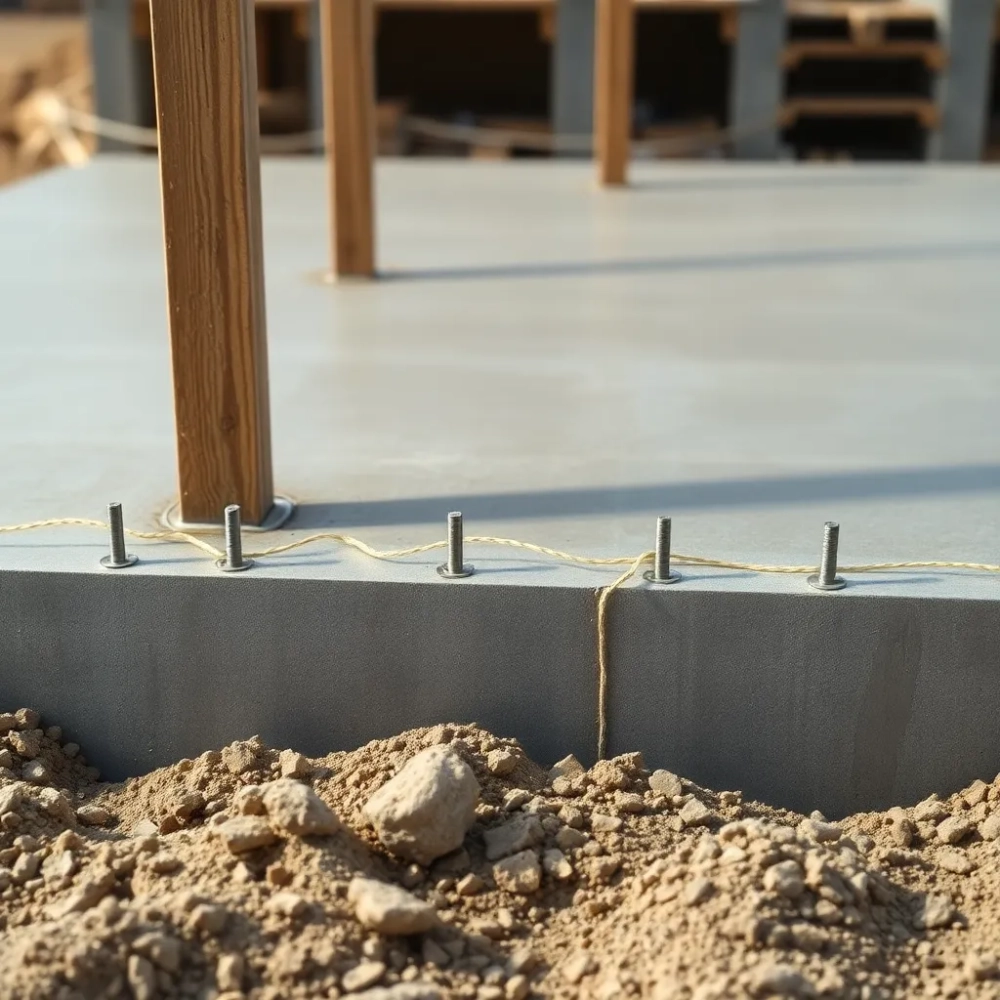

Kotwienie Konstrukcji Szkieletowej do Płyty

Po tym, jak cała konstrukcja fundamentowa jest już gotowa – pale wykonane, płyta zbrojona i zaizolowana – nadchodzi czas na połączenie jej z nadbudową. W przypadku budynków szkieletowych, drewnianych czy stalowych, kluczowe jest odpowiednie zakotwienie konstrukcji do płyty fundamentowej. To właśnie dzięki temu połączeniu, budynek staje się jednym, stabilnym organizmem, odpornym na działanie sił zewnętrznych.

Standardowym i bardzo skutecznym rozwiązaniem jest zastosowanie kotew budowlanych, w tym przypadku kotew wklejanych. Proces ten polega na wywierceniu odpowiedniego otworu w płycie fundamentowej, oczyszczeniu go i wypełnieniu specjalną żywicą chemiczną. Następnie w żywicę wprowadza się kotwę, która po utwardzeniu roztworu tworzy niezwykle mocne i trwałe połączenie. To metoda stosowana nawet w najbardziej wymagających zastosowaniach.

W kontekście naszego projektu, konstrukcja drewniana budynku była kotwiona do płyty fundamentowej właśnie za pomocą kotew wklejanych. Dzięki precyzyjnemu rozmieszczeniu tych kotew, zgodnie z projektem konstrukcyjnym obiektu, uzyskaliśmy gwarancję stabilnego i bezpiecznego posadowienia całego szkieletu budynku. Taka metoda zapewnia wytrzymałość połączenia, która jest porównywalna z połączeniem monolitycznym.

Ważne jest, aby proces kotwienia był przeprowadzany zgodnie z zaleceniami producenta kotew i z zastosowaniem odpowiednich narzędzi. Tylko wtedy możemy mieć pewność, że połączenie będzie trwałe i bezpieczne przez wiele lat. Dobrze wykonane kotwienie to klucz do sukcesu w budowie każdego domu szkieletowego, który ma przetrwać próbę czasu.

Obliczenia Obciążeń dla Płyty na Palach

Obliczenie obciążeń dla płyty fundamentowej na palach to fascynujący, choć wymagający proces. Zanim zaczniemy myśleć o betonowaniu, musimy wiedzieć, jak wielkie siły będą działać na nasz fundament. To trochę jak planowanie podróży – musisz wiedzieć, ile jedzenia i wody zabrać, ile paliwa zużyjesz, żeby dotrzeć do celu. W naszym przypadku, celem jest stabilna i bezpieczna konstrukcja.

Pierwszym krokiem jest otrzymanie obliczeń konstrukcji obiektu. To fundament naszych dalszych prac. Na ich podstawie przygotowujemy własne, szczegółowe zestawienie obciążeń. Ograniczamy wykonanie modelu obliczeniowego ściśle do płyty fundamentowej wraz z palami, ponieważ to one są kluczowe dla przenoszenia ciężaru budynku na grunt. Ten model działa jak laboratorium – symulujemy różne sytuacje, aby sprawdzić wytrzymałość fundamentu.

W oprogramowaniu numerycznym wyznaczamy wtedy wymagane ilości i rozstawy zbrojenia głównego dla samej płyty. Pale fundamentowe, jako odrębny element, są zwymiarowane w osobnym programie. Ta specjalizacja pozwala na precyzyjne dopasowanie każdego komponentu do indywidualnych potrzeb projektu. To podejście gwarantuje, że unikniemy niedoszacowania obciążeń, które mogłoby prowadzić do problemów konstrukcyjnych w przyszłości.

Obliczona w ten sposób płyta fundamentowa o grubości 20 cm, posadowiona na palach wierconych w technologii CFA (średnica 400 mm, długość 6 m), wypełniona betonem C30/37 i zbrojona profilami stalowymi IPE 100, jest dowodem na to, że staranne planowanie i precyzyjne obliczenia są absolutnie niezbędne. Taka metoda działania zapewnia, że nawet w przypadku trudnych warunków gruntowych, uzyskamy solidne i bezpieczne posadowienie.

Płyta fundamentowa na palach - Pytania i odpowiedzi

• Czym charakteryzuje się płyta fundamentowa na palach w kontekście opisanej inwestycji?

  Płyta fundamentowa w analizowanym projekcie została zaprojektowana jako element o grubości 20 cm, posadowiony pośrednio na palach fundamentowych. Taka konstrukcja wynika z występowania gruntów słabonośnych na terenie inwestycji, co wymusza zastosowanie głębszego systemu posadowienia.

• Jakie są rodzaje i wymiary pali fundamentowych zastosowanych w projekcie takiej płyty?

  Pale fundamentowe zostaną wykonane w technologii wierconej CFA o średnicy 400 mm i długości 6,0 metra poniżej dolnej krawędzi płyty fundamentowej. Zbrojenie pali stanowić będą profile stalowe typu IPE 100 w ilości 18 sztuk na konstrukcję, wykonane ze stali S235.

• W jaki sposób projektowane jest zbrojenie płyty fundamentowej na palach?

  Płyta fundamentowa będzie zazbrojona siatkami zgrzewanymi oraz dodatkowym zbrojeniem w postaci prętów prostych. Obliczenia ilości i rozstawów zbrojenia głównego wykonano w programie numerycznym, uwzględniając częściowe oparcie sprężyste pod płytą.

• Jak przewiduje się mocowanie konstrukcji budynku do płyty fundamentowej?

  Konstrukcja drewniana budynku rekreacji indywidualnej będzie kotwiona do płyty fundamentowej za pomocą kotew wklejanych.
