Zbrojenie płyty fundamentowej: pręty, rozstaw, otulina

Autorzy bb budownictwo Aktualizacja: 30 października 2026 r.

Zbrojenie płyty fundamentowej domu jednorodzinnego to zwykle dwie krzyżowe siatki z prętów żebrowanych klasy A-IIIN (B500SP): dolna i górna. Pręty mają najczęściej średnicę 10-16 mm i rozstaw 15-30 cm, otulina wynosi 3-5 cm, a zakłady mają długość 40-50 średnic pręta. W typowej ciepłej płycie grubości 15-20 cm zużywa się około 8-12 kg stali na m², czyli około 40-80 kg na m³ betonu. Te wartości pozwalają sprawdzić projekt, zestawienie stali i wycenę, ale średnice, rozstaw i dozbrojenia konkretnego budynku zawsze wynikają z obliczeń konstruktora.

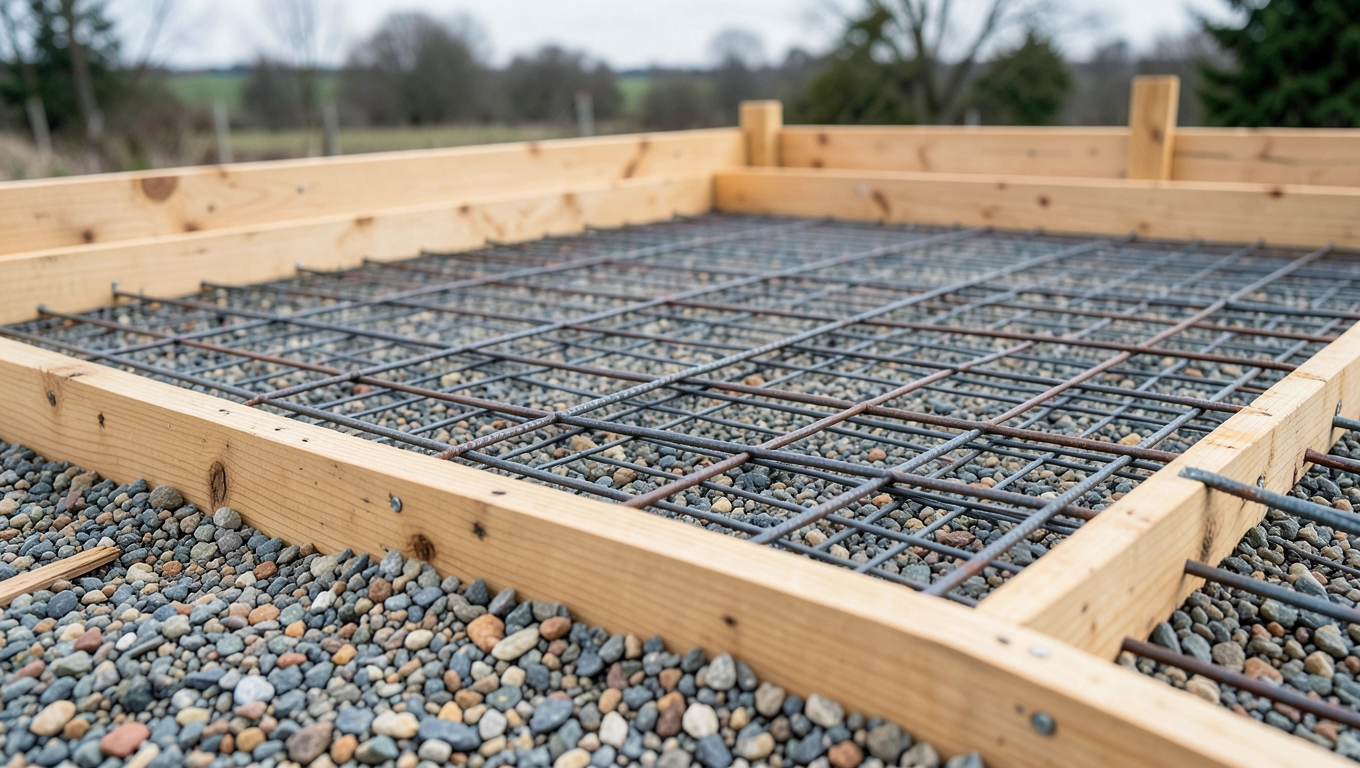

Zbrojenie płyty fundamentowej

Jakie zbrojenie stosuje się w płycie fundamentowej domu?

W płycie fundamentowej pod dom stosuje się zbrojenie dwuwarstwowe z prętów żebrowanych, ułożonych wzdłuż i wszerz w siatce dolnej i górnej. Siatki zgrzewane z cienkich drutów Ø4-6 mm pasują do lżejszych płyt i posadzek, a nie do płyty, która przenosi ściany domu.

Płyty fundamentowe budynków mają zwykle 20-30 cm grubości, najczęściej 20 cm, a ich zbrojenie tworzą dwie warstwy siatek, co opisuje przewodnik po projektowaniu i wykonaniu płyty fundamentowej. Cieńsze płyty, 15-20 cm, spotyka się w systemach ciepłej płyty. Tabela porządkuje typowe układy na podstawie zestawienia typowych zbrojeń płyt fundamentowych; to punkt odniesienia przy czytaniu projektu, nie jego zamiennik.

Wariant płytyGrubośćSiatka dolna (zbrojenie płyty)Siatka górnaUwagi
Płyta gładka (ciepła płyta)15-20 cmØ12 mm co 15-20 cm w obu kierunkach, zakłady min. 50 cmØ10 mm co 20-25 cmstal ok. 8-12 kg/m²; wzmocnienia przy otworach i w strefie przy ścianach
Płyta żebrowa12-15 cm płyty, żebra 40-50 cmsiatka Ø8 mm co 15 cm albo pręty Ø10 mmwedług projektuzbrojenie żeber określa projekt
Lżejsza płyta, posadzkawedług projektusiatka zgrzewana Ø4-6 mm, oczko 100×100 lub 150×150 mmwedług projektuarkusze 2×5 m lub 3×6 m; szybki montaż i równe rozstawy

W domach jednorodzinnych główne zbrojenie płyty to najczęściej pręty Ø10-14 mm. Przy większych rozpiętościach lub cięższych kondygnacjach projekt może przewidzieć w siatce dolnej Ø16 lub Ø18. Pręty grubsze niż Ø18 trafiają do fundamentów rzadko, bo trudno je dokładnie giąć w narożach, a dłuższe zakłady zwiększają zużycie stali.

Siatka górna nie musi mieć tej samej średnicy co dolna. Często projektuje się Ø10-12 mm u góry i Ø12-14 mm u dołu, jeśli obliczenia pokazują mniejsze momenty zginające w górnej warstwie.

Długość prętów w siatkach płyty fundamentowej

Policz orientacyjną łączną długość prętów w siatce dolnej i górnej prostokątnej płyty fundamentowej przy rozstawach podanych w projekcie.

Łączna długość prętów obu siatek-

Wzór: dlugosc * szerokosc * 2 * (100 / rozstaw_dol + 100 / rozstaw_gora) (wynik w m)

Wynik jest orientacyjny i nie zastępuje zestawienia stali z projektu konstrukcyjnego ani nie jest ofertą.

Wzór zakłada płytę prostokątną i ten sam rozstaw w obu kierunkach danej siatki.

Wynik nie obejmuje zakładów, prętów obwodowych, dozbrojeń pod ścianami, w narożach i przy otworach ani odpadu z cięcia.

Przy różnych średnicach w siatkach długość każdej siatki trzeba przeliczać osobno na masę według danych producenta stali.

Jak wygląda zbrojenie płyty fundamentowej?

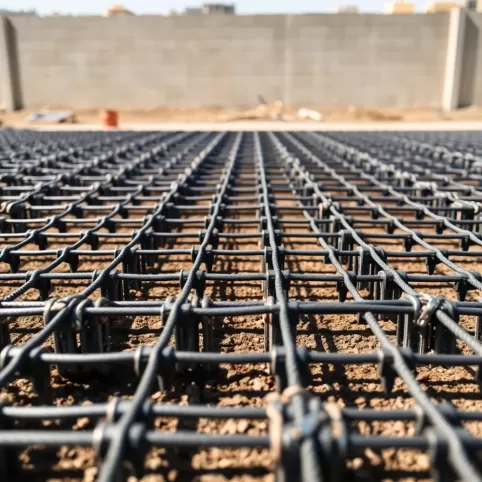

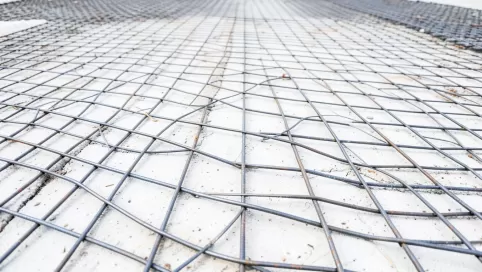

Zbrojenie płyty fundamentowej wygląda jak dwie stalowe kraty ułożone jedna nad drugą: dolna leży na dystansach, górna na krzesełkach, a w każdej pręty krzyżują się pod kątem prostym. Na obwodzie, pod ścianami nośnymi i w narożach dochodzą pręty dodatkowe, strzemiona albo bigle.

Płyta zgina się w dwóch kierunkach, dlatego obie siatki mają pręty wzdłuż i wszerz. Dolna warstwa przenosi rozciąganie od spodu płyty, górna naprężenia od strony obciążeń z budynku. Która warstwa pracuje mocniej w danym miejscu, zależy od układu ścian i reakcji gruntu, więc wynika z obliczeń, a nie z ogólnej reguły.

Dlaczego siatka dolna musi obejmować całą płytę?

Siatkę dolną układa się na całej powierzchni płyty fundamentowej, również w środkowych polach bez ścian. Obciążenie z dachu i stropów schodzi ścianami na płytę, a ta pracuje jako jeden element. Pas bez zbrojenia staje się miejscem rys i lokalnego przebicia.

Dystanse, krzesełka i prześwit między siatkami

Dolną siatkę podnosi się na dystansach plastikowych lub betonowych, tak żeby pręty zostały całkowicie otoczone betonem. Dystanse betonowe nie przesuwają się pod naporem mieszanki przy wylewaniu, dlatego dobrze sprawdzają się pod cięższym zbrojeniem.

Górnej siatki nie kładzie się na prętach dolnych: utrzymują ją stalowe krzesełka zbrojeniowe. Wysokość krzesełka to grubość płyty pomniejszona o otulinę u dołu i u góry oraz o średnice prętów obu siatek; w płytach fundamentowych często stosuje się krzesełka 150-200 mm. Podkładki z tworzywa pod siatką z grubych prętów mogą się odkształcić pod ciężarem ludzi i betonu.

Między siatkami przyjmuje się prześwit około 100 mm, żeby mieszanka betonowa swobodnie wypełniła przestrzeń i dała się zagęścić. Za mały prześwit grozi pustkami i porowatym betonem w środku przekroju.

Jaka otulina zbrojenia w płycie fundamentowej?

Otulina zbrojenia płyty fundamentowej wynosi zwykle 3-5 cm; dla elementów fundamentowych w kontakcie z gruntem przyjmuje się co najmniej 35 mm, a wartość wiążącą podaje projekt oparty na PN-EN 1992-1-1. Otulina chroni stal przed korozją, zapewnia przyczepność stali do betonu i zabezpiecza zbrojenie w razie pożaru. Zbyt cienka przyspiesza korozję, zbyt gruba zmniejsza ramię sił wewnętrznych, czyli gorzej wykorzystuje stal.

Jakie pręty i jaka stal do zbrojenia płyty fundamentowej?

Do płyty fundamentowej stosuje się pręty żebrowane ze stali klasy A-IIIN, oznaczanej B500SP lub B500B, zwykle o średnicy 10-16 mm, co potwierdza poradnik o doborze prętów i układu zbrojenia płyty. Średnicę dobiera się do wielkości płyty, obciążeń, rodzaju gruntu i założeń projektu konstrukcyjnego.

Stal jest w płycie potrzebna, bo beton dobrze przenosi ściskanie, a słabo rozciąganie: wytrzymałość betonu na ściskanie to rząd 25-40 MPa, a stali zbrojeniowej na rozciąganie 400-500 MPa. Żebrowanie zwiększa przyczepność pręta do betonu, dlatego pręt żebrowany Ø12 współpracuje z betonem lepiej niż gładki o tej samej średnicy nominalnej. Zbrojenie przejmuje też naprężenia od skurczu betonu i zmian temperatury, ograniczając pękanie.

Rodzaj staliOznaczeniaParametry podawane w opracowaniachZastosowanie w płycie fundamentowej
Pręty żebrowane A-IIINB500SP, B500B, BSt 500S; średnice handlowe od Ø8 do Ø32 mmB500SP: granica plastyczności ≥ 500 MPa, wytrzymałość na rozciąganie ≥ 550 MPa, podwyższona spawalnośćzbrojenie główne siatki dolnej i górnej
Pręty gładkie A-0stal gładkagranica plastyczności 220 MPastrzemiona, pręty montażowe; w płytach rzadko
Siatki zgrzewanedruty Ø4-6 mm, oczko 100×100 lub 150×150 mmbrak danych o klasie stali w dostępnych materiałachposadzki i lżejsze płyty

Opracowania różnią się w opisie granicy plastyczności stali A-IIIN: część podaje 410 MPa przy oznaczeniu BSt 500S, a dla B500SP według PN-EN 10080 podaje się co najmniej 500 MPa. Różnica wynika prawdopodobnie z mieszania starszych i obecnych oznaczeń gatunków. Przy odbiorze dostawy porównaj gatunek z dokumentów stali z tym, który wpisał projektant, zamiast polegać na samej nazwie klasy.

Jaki rozstaw prętów w płycie fundamentowej?

Rozstaw prętów w płycie fundamentowej mieści się najczęściej w przedziale 15-30 cm, przy czym siatka dolna jest zwykle gęstsza niż górna. Rozstaw mierzy się między osiami sąsiednich prętów w jednej warstwie.

Wartości podawane dla siatki dolnej się różnią: spotyka się 10-15 cm, a w zestawieniu dla ciepłej płyty Ø12 co 15-20 cm. Dla siatki górnej typowe jest Ø10 co 20-25 cm, a w strefach małych ugięć nawet do 30 cm. Różnica nie oznacza sprzeczności, bo rozstaw zawsze idzie w parze ze średnicą: ten sam przekrój stali na metr da się uzyskać grubszymi prętami rzadziej albo cieńszymi gęściej.

Tabela pokazuje przekrój stali na 1 m szerokości płyty, policzony jako pole pręta (π·d²/4) razy 100 i podzielone przez rozstaw w cm, w zaokrągleniu do 1 mm².

Pręty i rozstawPole jednego pręta (mm²)Przekrój stali na 1 m (mm²/m)
Ø8 co 15 cm50,3335
Ø10 co 10 cm78,5785
Ø10 co 20 cm78,5393
Ø10 co 25 cm78,5314
Ø12 co 15 cm113,1754
Ø12 co 20 cm113,1565
Ø14 co 15 cm153,91026
Ø16 co 20 cm201,11005

Reguła przy zamianie prętów: jeśli wykonawca proponuje inną średnicę niż w projekcie, porównaj przekrój na metr, a nie sam rozstaw. Jeśli zamiana daje mniej stali, odrzuć ją; jeśli daje tyle samo lub więcej, zatwierdź ją u projektanta, bo zmienia się też miejsce na beton między prętami. Przykład: Ø10 co 10 cm (785 mm²/m) może zastąpić Ø12 co 15 cm (754 mm²/m), ale Ø10 co 20 cm (393 mm²/m) już nie.

Zbyt gęsty rozstaw utrudnia przepływ betonu między prętami i grozi segregacją kruszywa, zbyt rzadki zostawia pasy podatne na zarysowania. Eurokod 2 ogranicza rozstaw prętów głównych w płytach do trzykrotności grubości płyty, nie więcej niż 400 mm; dla płyty 25 cm trzykrotność to 750 mm, więc decyduje granica 400 mm. Rozstawy z obliczeń płyty fundamentowej są zwykle dużo mniejsze, bo wynikają z obciążeń.

Pod ścianami nośnymi, słupami i przy krawędziach płyty rozstaw się zmniejsza albo dokłada się pręty dodatkowe, bo miejscowo większa sztywność rozkłada siły skupione na większą część płyty. Pręty układa się równolegle do osi z rysunku; odchyłkę większą niż około 10 mm na metr lepiej poprawić przed betonowaniem, a osie wyznaczać szablonem zamiast doraźnych pomiarów.

Ile zbrojenia na m² i ile kg na m³ płyty fundamentowej?

Typowa ciepła płyta fundamentowa grubości 15-20 cm potrzebuje około 8-12 kg stali zbrojeniowej na m², co odpowiada około 40-80 kg na m³ betonu. Dokładną masę podaje zestawienie stali w projekcie, bo dozbrojenia, grubsze płyty i większe średnice ją zwiększają.

Aby przeliczyć zużycie na m³, masę na m² dzieli się przez grubość płyty w metrach. Najniższy wynik daje 8 kg/m² przy 0,20 m (40 kg/m³), najwyższy 12 kg/m² przy 0,15 m (80 kg/m³). Więcej wariantów omawia tekst o tym, ile zbrojenia na m2 płyty fundamentowej trzeba przewidzieć.

Przykład: zbrojenie płyty fundamentowej 10 × 12 m

Przykład: płyta prostokątna 10 m × 12 m, grubość 20 cm, siatka dolna Ø12 co 15 cm, siatka górna Ø10 co 20 cm (układ z tabeli typowych zbrojeń).

  1. Powierzchnia: 10 m × 12 m = 120 m²; objętość betonu: 120 m² × 0,20 m = 24 m³.
  2. Masa stali dla zakresu 8-12 kg/m²: 120 × 8 = 960 kg oraz 120 × 12 = 1440 kg, czyli około 0,96-1,44 t.
  3. Zużycie na m³: 960 kg / 24 m³ = 40 kg/m³ oraz 1440 kg / 24 m³ = 60 kg/m³.
  4. Siatka dolna: w każdym kierunku 100 / 15 = 6,67 m pręta na m², w dwóch kierunkach 13,33 m/m²; dla płyty 120 × 2 × 100 / 15 = 1600 m prętów Ø12.
  5. Siatka górna: 2 × 100 / 20 = 10 m/m², czyli 120 × 10 = 1200 m prętów Ø10.
  6. Przy prętach o długości 12 m: 1600 / 12 = 133,3, czyli 134 pręty Ø12, oraz 1200 / 12 = 100 prętów Ø10, jeszcze bez zakładów, dozbrojeń i odpadu z cięcia.

Wynik z kroków 4-6 to dolna granica zamówienia, a nie gotowe zestawienie: zakłady po 40-50 średnic, pręty obwodowe i dozbrojenia dolicza się z projektu. Orientacyjną długość prętów dla własnych wymiarów i rozstawów z projektu policzysz w kalkulatorze dołączonym do tego tekstu.

Minimalny przekrój zbrojenia według Eurokodu 2

Eurokod 2 (PN-EN 1992-1-1) podaje dla minimalnego zbrojenia rozciąganego m.in. warunek 0,0013 · b · d, gdzie b to szerokość przekroju, a d to wysokość użyteczna, czyli odległość od krawędzi ściskanej do osi prętów rozciąganych. To wartość minimalna; zbrojenie wyliczone z obciążeń jest zwykle znacznie większe. Przykład dla pasma 1 m płyty grubości 25 cm z prętami Ø12:

  1. d = 250 mm - 35 mm otuliny - 6 mm (połowa średnicy Ø12) = 209 mm.
  2. As,min = 0,0013 × 1000 mm × 209 mm = 271,7 mm², w zaokrągleniu 272 mm² na metr.
  3. Pręt Ø12 ma 113,1 mm², więc 272 / 113,1 = 2,4, czyli minimum 3 pręty na metr.
  4. Typowy układ Ø12 co 15 cm daje 754 mm²/m, około 2,8 raza więcej niż to minimum.

Pełną procedurę z obciążeniami opisuje artykuł jak obliczyć zbrojenie płyty fundamentowej.

Jak łączyć pręty w płycie fundamentowej?

Pręty w płycie fundamentowej łączy się na zakład o długości co najmniej 40 średnic, a w zestawieniach dla płyt najczęściej 40-50 średnic; dla Ø12 w siatce dolnej przyjmuje się co najmniej 50 cm. Zakłady są konieczne, bo pręty handlowe mają 6 lub 12 m, a płyta jest zwykle dłuższa.

Średnica prętaZakład 40 średnic (mm)Zakład 50 średnic (mm)
Ø8320400
Ø10400500
Ø12480600
Ø14560700
Ø16640800

Zakładów nie umieszcza się w jednej linii w całej siatce. Przesuwa się je między sąsiednimi prętami, żeby nie powstał pas, w którym płyta pracuje jak dwie stykające się części. Jaki odsetek prętów może mieć zakład w jednym przekroju i o ile go przesunąć, określa projekt.

Wiązanie drutem, spawanie czy złączki?

  • Wiązanie drutem wiązałkowym 1,0-1,2 mm: najczęstsza metoda na budowie; drut owija się wokół skrzyżowania prętów i skręca szczypcami lub hakiem. Wiązanie utrzymuje geometrię siatki podczas betonowania, ale samo nie przenosi pełnej siły rozciągającej.
  • Spawanie: przy połączeniach, które mają przenosić siłę; wymaga stali spawalnej, wykwalifikowanego spawacza i kontroli spoin. Strefa spoiny jest wrażliwsza na obciążenia cykliczne niż pełny pręt.
  • Złączki mechaniczne (tuleje zaciskowe lub gwintowane): przy dużych średnicach i w ciasnych miejscach, gdzie zakład byłby za długi. Kosztują orientacyjnie 15-50 zł za sztukę, więc stosuje się je punktowo.

Przed ułożeniem pręty muszą być czyste: luźna rdza, błoto, lód i szron osłabiają przyczepność betonu do stali. Zwykle wystarczy szczotka druciana i przedmuchanie sprężonym powietrzem. Pręty mocno skorodowane ocenia kierownik budowy, a przy ubytku przekroju powyżej 5% wymienia się je.

Gdzie dozbroić płytę fundamentową?

Płytę fundamentową dozbraja się pod ścianami nośnymi, przy słupach, na obwodzie, w narożach oraz wokół otworów i przejść instalacji. Stosuje się tam dodatkowe pręty, często o większej średnicy lub w układzie krzyżowym, a na krawędziach strzemiona lub bigle.

W narożach pręty gnie się pod kątem 135° albo używa kształtek hakowych, które zakotwiają siatkę dolną w górnej i odwrotnie. Siła rozciągająca ma przejść wokół narożnika bez ostrego załamania, które mogłoby dać rysę przez całą grubość płyty. Szczegóły tego miejsca opisuje tekst o zbrojeniu naroży płyty fundamentowej.

Położenie dozbrojeń zależy od instalacji, dlatego projekt płyty zawiera rysunki zbrojeń razem z rysunkami kanalizacji i podejść pod grzejniki oraz urządzenia sanitarne, co pokazuje opis etapów budowy płyty fundamentowej. Przejścia rur trzeba ustalić przed zbrojeniem, bo późniejsze zmiany w płycie są bardzo trudne, a otwory wymagają wzmocnienia dodatkowymi prętami.

Najczęstsze błędy przy zbrojeniu płyty fundamentowej

Typowe błędy dotyczą położenia prętów, a nie tylko ich liczby:

  • siatka dolna ułożona tylko pod ścianami zamiast na całej płycie;
  • pręty leżące bezpośrednio na podbudowie lub izolacji, bez dystansów, przez co otulina jest za mała;
  • siatka górna oparta na dolnej albo na podkładkach, które uginają się pod ciężarem;
  • za mały prześwit między siatkami i zbyt gęste pręty, przez które beton nie wypełnia przekroju;
  • zakłady krótsze niż 40 średnic albo wszystkie w jednej linii;
  • zamiana średnicy lub rozstawu bez przeliczenia przekroju stali na metr;
  • brak dozbrojeń w narożach, na obwodzie i przy przejściach instalacji;
  • pręty zabrudzone, oblodzone lub z luźną rdzą.

Po betonowaniu błędów zbrojenia nie da się już po prostu poprawić: naprawa pękniętej płyty wymaga metod takich jak iniekcje żywic czy wzmacnianie kompozytami FRP. Dlatego dokładna kontrola przed wylaniem jest najprostszym sposobem uniknięcia rys i nierównomiernego osiadania.

Jak warunki gruntowe wpływają na zbrojenie płyty?

Rodzaj gruntu jest jednym z czynników doboru średnicy i rozstawu prętów, obok wielkości płyty i obciążeń. Płytę fundamentową wybiera się często na gruntach słabonośnych i podmokłych, a nierównomierne podparcie płyty przez grunt zwiększa zginanie, które przejmuje zwłaszcza siatka górna. Jak mocne ma być zbrojenie w danym miejscu, konstruktor ustala na podstawie danych o podłożu.

Jak sprawdzić zbrojenie płyty przed betonowaniem?

Zbrojenie płyty fundamentowej sprawdza się z rysunkiem konstrukcyjnym w ręku: średnice, rozstawy, otulinę, wysokość siatki górnej, zakłady i dozbrojenia. Termin odbioru zbrojenia ustal z kierownikiem budowy przed zamówieniem betonu.

  1. Gatunek stali i średnice zgodne z projektem i dokumentami dostawy.
  2. Rozstaw w obu kierunkach obu siatek oraz zagęszczenia pod ścianami i przy krawędziach.
  3. Dystanse pod siatką dolną rozłożone tak, żeby żaden pręt nie dotykał podłoża ani izolacji; otulina zgodna z projektem.
  4. Stabilne krzesełka pod siatką górną i prześwit między siatkami wystarczający dla betonu.
  5. Długość zakładów, co najmniej 40 średnic, i ich przesunięcie względem siebie.
  6. Pręty narożne, obwodowe i wzmocnienia przy otworach oraz przejściach instalacji.
  7. Czyste pręty, bez luźnej rdzy, błota i lodu.
  8. Związane skrzyżowania: siatka nie przesuwa się przy chodzeniu po niej.

Kolejne kroki, czyli podawanie i zagęszczanie mieszanki, opisuje poradnik o tym, jak przebiega betonowanie płyty fundamentowej.
