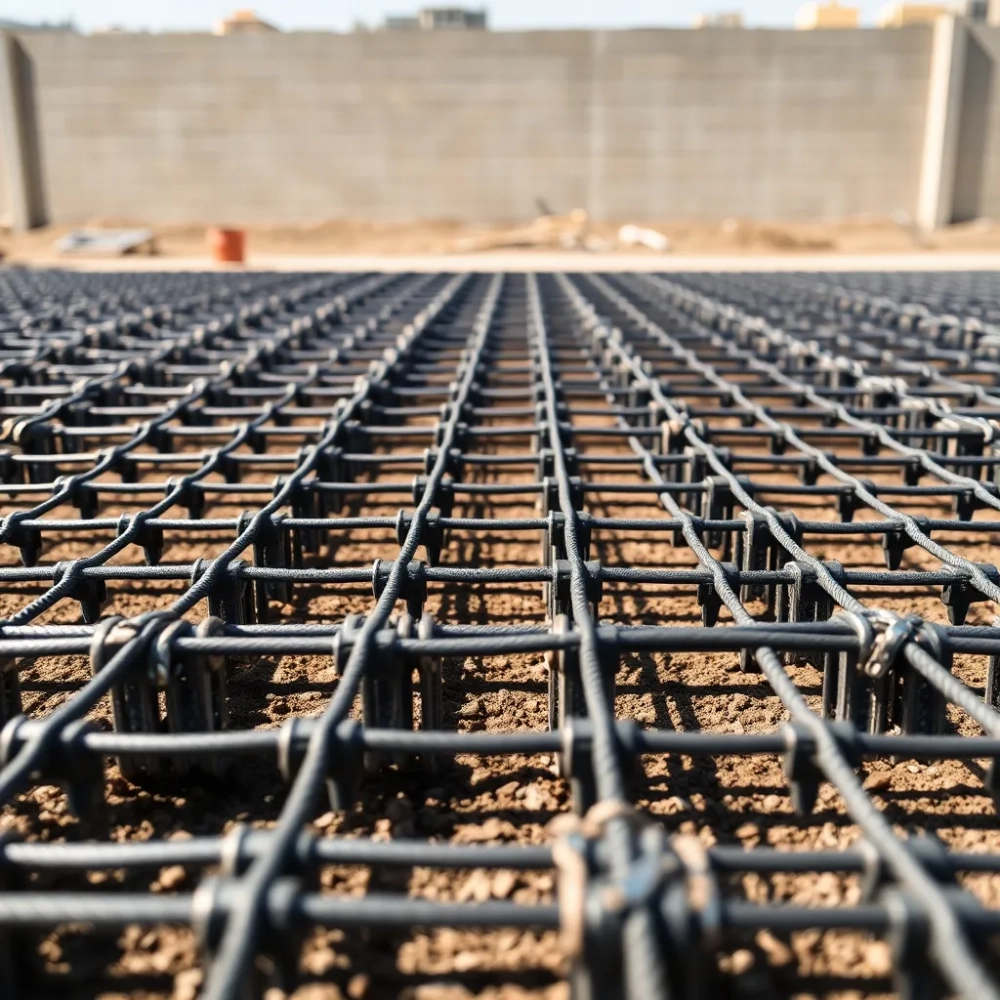

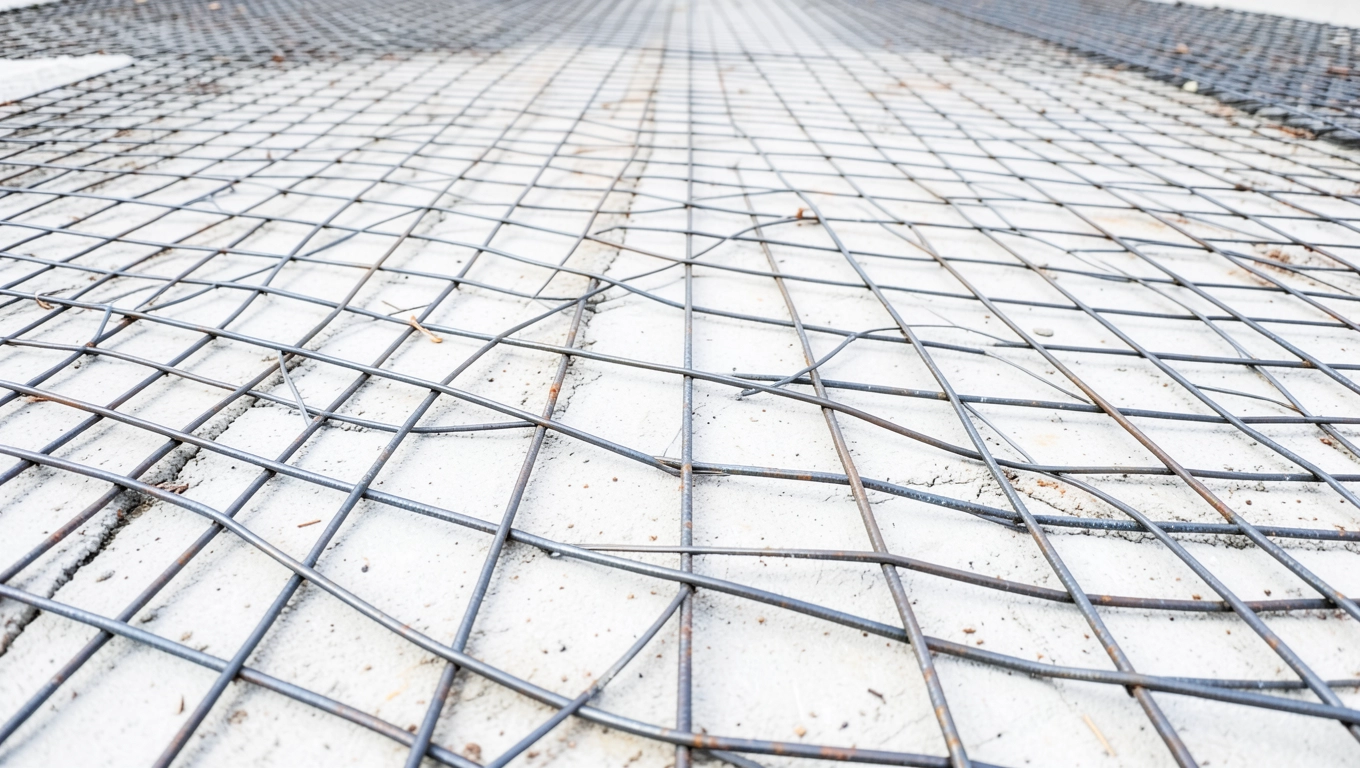

Siatka zbrojeniowa do płyty fundamentowej – Rodzaje, dobór i układanie

Kiedy myślimy o fundamentach, często wyobrażamy sobie beton, który wylewamy w ziemię. Ale prawdziwa siła i trwałość kryją się w jego sercu, a tu na scenę wkracza siatka zbrojeniowa do płyty fundamentowej. Jej zadaniem jest rozproszenie naprężeń i wzmocnienie konstrukcji na tyle, aby sprostała wyzwaniom statycznym przez dziesięciolecia, będąc niczym szkielet, który trzyma wszystko razem. Krótko mówiąc, to absolutnie kluczowy element zapewniający stabilność i wytrzymałość całej płyty.

Budowa domu, niezależnie czy z żelbetową płytą, murowanymi ścianami, czy nawet stropami w budynkach piętrowych lub tych z poddaszem użytkowym, nie może obejść się bez wsparcia. Wsparcie to często przyjmuje formę zbrojenia. Siatka jest tutaj wszechobecna. Jej obecność jest niezbędna, by przeciwdziałać siłom rozciągającym. Każdy, kto choć raz widział przygotowania do wylewania betonu, zauważył misterne sieci z prętów.

Patrząc na różnorodne realizacje budowlane, szybko staje się jasne, że ta "siatka" to pojęcie szersze, niż mogłoby się wydawać. Faktycznie, siatka siatce nierówna, a wybór konkretnego typu uzależniony jest od wielu czynników. Ta różnorodność to odpowiedź na specyficzne wymogi stawiane przez projekt. Aby zobrazować tę zmienność i ułatwić zrozumienie, jakie parametry wchodzą w grę, warto przyjrzeć się typowym cechom, jakie można spotkać na rynku.

Dane te dobitnie pokazują, że nie ma jednego uniwersalnego rozwiązania. Zmienność parametrów, takich jak rozmiar oczka czy średnica drutu, przekłada się bezpośrednio na masę metra kwadratowego siatki i, co ważniejsze, na jej zdolność do przejmowania obciążeń. Dobór tych wartości to proces inżynierski, a nie przypadkowy wybór ze sklepowego regału. Ta różnorodność jest fundamentem wytrzymałości.

Rodzaje i parametry siatek zbrojeniowych do płyt fundamentowych

Świat siatek zbrojeniowych do płyt fundamentowych to coś więcej niż tylko stalowe kraty. To specyficzne, prefabrykowane produkty, które muszą spełniać rygorystyczne normy, takie jak polskie PN-H-93247 czy europejskie PN-EN 10080 w połączeniu z PN-EN 1992 (Eurokod 2) dla projektowania konstrukcji żelbetowych. To właśnie te dokumenty określają dopuszczalne tolerancje wymiarowe, gatunki stali, metody badań i znakowanie. Mówimy tu o prefabrykowane siatki zgrzewane ze stali.

Podstawowymi parametrami definiującymi siatkę są: raster siatki (rozmiar oczka) i średnica drutu. Raster to odległość między osiami prętów prostopadłych w siatce. Najczęściej spotykane rastry w płytach fundamentowych to 150x150 mm i 200x200 mm, choć w specjalistycznych projektach można natknąć się na siatki o mniejszym oczku, np. 100x100 mm, lub nawet siatki niestandardowe. Średnica drutu to grubość pręta stalowego tworzącego siatkę. Typowe średnice wahają się od fi 4 mm do fi 8 mm dla domów jednorodzinnych i mniejszych budynków, ale w przypadku cięższych konstrukcji lub płyt narażonych na znaczące obciążenia punktowe mogą sięgać fi 10 mm, fi 12 mm, a nawet więcej.

Kolejnym krytycznym parametrem jest klasa stali. Stal używana do produkcji siatek zbrojeniowych to zazwyczaj stal wysokiej wytrzymałości z charakterystyczną granicą plastyczności 500 MPa, oznaczana często jako BSt 500. Siatki te produkuje się ze zgrzewanych na krzyż drutów gładkich (A-I) lub częściej żebrowanych (A-III(N) w starszych normach lub BSt 500 według nowszych). Żebrowanie zwiększa przyczepność betonu do stali, co jest absolutnie kluczowe dla prawidłowego transferu naprężeń.

Siatki dostarczane są na budowę najczęściej w formie gotowych arkuszy o standardowych wymiarach, np. 2.0 x 5.0 metra. Istnieją także siatki w rolkach, ale są one zazwyczaj wykonane z cieńszych drutów i rzadziej stosowane do głównego zbrojenia ciężkich płyt fundamentowych; częściej używa się ich np. do wylewek podłogowych czy cienkich płyt chodnikowych. Waga metra kwadratowego siatki jest pochodną jej parametrów – im mniejsze oczko i większa średnica drutu, tym większy ciężar i tym samym większa wytrzymałość. To prosta fizyka.

Dlaczego siatka siatce nierówna? Poza podstawowymi parametrami, liczy się jakość wykonania zgrzewów – muszą być na tyle mocne, by siatka nie rozpadła się podczas transportu, układania i wibrowania betonu, ale też na tyle "delikatne", by nie osłabić drutu. Sprawdzenie atestów i deklaracji zgodności dostarczonych przez producenta jest tu złotą zasadą, której nigdy nie wolno lekceważyć. Każdy, kto stał na budowie podczas deszczu, wie, że nawet najlepsza siatka z czasem zardzewieje powierzchniowo, ale nie osłabi jej to strukturalnie, o ile rdza nie jest płatami. Warto też wspomnieć, że istnieją specjalne siatki nierdzewne, ale ich koszt jest wielokrotnie wyższy i stosuje się je w bardzo specyficznych, agresywnych środowiskach.

Rozumienie parametrów siatek to pierwszy krok. Oczko 150x150 mm z drutu fi 6 mm (często oznaczana jako Q335 według starych norm) ma zupełnie inne możliwości niż siatka 100x100 mm z fi 8 mm (zbliżona do Q523). Ta pierwsza typowo znajdzie zastosowanie w płycie pod lekką konstrukcję parterową. Druga będzie konieczna przy znacznych obciążeniach, na przykład pod ciężkie ściany dwukondygnacyjne lub w miejscach koncentracji słupów. Dobór zależy wprost od obliczeń. Często stosuje się dwie warstwy siatki w płycie – dolną i górną – rozmieszczone w odpowiedniej odległości od spodniej i wierzchniej powierzchni betonu, aby przejmować naprężenia zginające w obu kierunkach (dodatnie i ujemne momenty zginające). Oczywiście, to wszystko musi wynikać z projektu.

Przy zamawianiu siatki, warto dokładnie sprawdzić wymiary arkuszy, aby zminimalizować odpady podczas cięcia i układania. Planowanie cięcia siatki przed jej transportem na budowę to proza życia każdego kierownika budowy, ale potrafi zaoszczędzić mnóstwo czasu i pieniędzy. Zastosowanie siatki w arkuszach zamiast indywidualnych prętów (tzw. zbrojenia budowanego na mokro) znacznie przyspiesza prace na budowie i pozwala na lepszą kontrolę jakości ułożenia zbrojenia. To tak, jakby budować z gotowych klocków zamiast rzeźbić każdy element od zera.

Warto mieć na uwadze, że dla specyficznych części płyty, takich jak narożniki, miejsca przejść instalacji czy obszary pod ciężkimi ścianami nośnymi, projekt może przewidywać dodatkowe zbrojenie w postaci pojedynczych prętów lub gęściej ułożonych fragmentów siatki. To pokazuje, jak precyzyjnie podchodzi się do rozkładu naprężeń w konstrukcji. Cały system zbrojenia, choć z pozoru prosty (siatka plus pręty), jest efektem skomplikowanych obliczeń inżynierskich, które mają zapewnić długowieczność i bezpieczeństwo.

Jak prawidłowo dobrać siatkę zbrojeniową do obciążeń i projektu?

Dobór odpowiedniej siatka zbrojeniowa do płyty fundamentowej to zadanie, które leży w gestii projektanta konstrukcji. To nie jest miejsce na zgadywanie czy improwizację. Powiedziałbym nawet, że to punkt zero, od którego zaczyna się pewność, że fundament uniesie ciężar budynku i przeniesie go bezpiecznie na grunt. Prawidłowy dobór jest bezpośrednio powiązany z obciążenia użytkowe i stałe jakie będą oddziaływać na budynek, ale też z lokalnymi warunki gruntowe.

Inżynier konstruktor, bazując na dokumentacji architektonicznej, geologicznej i specyfice obiektu, wykonuje szereg obliczeń statyczno-wytrzymałościowych. Analizuje rozkład obciążeń od ścian, stropów, dachu, wyposażenia, ludzi, a także obciążenia zmienne jak wiatr czy śnieg. Uwzględnia również obciążenie od samej płyty oraz specyficzne warunki podłoża, w tym nośność gruntu, jego ściśliwość i potencjalne zagrożenia (np. skurcz gruntu, naprężenia mrozowe). Każda z tych zmiennych ma bezpośredni wpływ na to, jaką grubość będzie miała płyta i jakie zbrojenie będzie potrzebne w jej dolnej i górnej warstwie, a także lokalnie, np. pod słupami czy ścianami działowymi.

Zrozumienie projektu to podstawa dla wykonawcy. Rysunki konstrukcyjne płyty fundamentowej są precyzyjne. Określają typy siatek (np. siatka fi 6 co 150 mm w obu kierunkach, o symbolu katalogowym Q335A), liczbę warstw zbrojenia (jedna czy dwie?), rozmieszczenie siatek w planie, wymagane długości zakładów (czyli połączeń między kolejnymi arkuszami siatki) oraz niezbędną otulina betonu, czyli grubość warstwy betonu chroniącej stal zbrojeniową przed korozją i ogniem. Minimalna otulina zbrojenia dla elementu betonowanego bezpośrednio na gruncie (np. dolna warstwa płyty na chudziaku i folii) to zazwyczaj 40-50 mm, a dla warstwy górnej (w kontakcie z powietrzem) 20-25 mm. Choć te wartości są standardowe, zawsze należy trzymać się wymagań z projektu.

Inżynierowie często mają do dyspozycji różne gatunki i średnice stali, a także gęstości oczek. Stąd wynika wniosek, że a warto wybrać taką, która idealnie pasować będzie do konkretnych wymogów projektu. Nie chodzi tylko o wytrzymałość na rozciąganie. Chodzi też o kontrolę szerokości rys skurczowych betonu, które pojawiają się naturalnie podczas wiązania betonu. Gęstsza siatka z cieńszych drutów (np. fi 4-5 mm) jest lepsza do kontroli rys niż rzadka siatka z grubych drutów o tej samej sumarycznej powierzchni stali.

Przykład z życia: Projektant przewiduje płytę pod parterowy dom o lekkiej konstrukcji szkieletowej na stabilnym gruncie. Może zastosować siatkę o mniejszej gęstości i średnicy, np. fi 5 mm co 150 mm. Jednak, gdy ten sam dom miałby ciężkie ściany murowane i znajdował się na gruncie o niskiej nośności z ryzykiem osiadania, konieczne byłoby zastosowanie znacznie solidniejszego zbrojenia – np. siatki fi 6 mm co 100 mm lub fi 8 mm co 150 mm, być może w dwóch warstwach i o większej grubości płyty. Dobór nie jest sztuką dla sztuki – jest bezpośrednim przełożeniem sił natury i praw fizyki na materiał.

Cena siatki zbrojeniowej jest oczywiście czynnikiem, ale nigdy nie powinna być decydująca kosztem bezpieczeństwa i wymagań projektowych. W przeliczeniu na metr kwadratowy gotowej płyty, koszt stali zbrojeniowej to znaczący element, ale stanowi ułamek kosztu całego domu. Oszczędzanie na zbrojeniu jest jak oszczędzanie na hamulcach w samochodzie. Dlatego też, choć świadomość cen (obecnie typowa siatka Q335A kosztuje ok. 20-35 zł/m² brutto, w zależności od producenta i hurtowni – dane bardzo orientacyjne i zmienne!) jest ważna, kluczowa jest wierność specyfikacji projektowej. Producenci oferują siatki w różnych standardach jakości i ceny mogą się różnić, ale te standardy muszą spełniać wymogi norm.

Jedną z bardziej agresywnych postaw na budowie jest ta, która pojawia się, gdy ktoś próbuje zmienić projekt zbrojenia bez zgody projektanta. "Po co tak gruba siatka?", "Tu można dać cieńszą, i tak będzie działać!". Takie myślenie jest niebezpieczne i absolutnie niedopuszczalne. Każda zmiana musi być skonsultowana i zaakceptowana przez inżyniera konstruktora, który wziął odpowiedzialność za bezpieczeństwo budynku. To kwestia nie tylko jakości, ale wręcz fundamentu bezpieczeństwa całego przedsięwzięcia budowlanego. Bez prawidłowego projektu i jego wiernego wykonania, najlepsze materiały nie zapewnią stabilności.

Pamiętajmy też, że projektant często optymalizuje rozwiązania. Nie zawsze najgrubsza siatka oznacza najlepiej. Czasami kluczem jest odpowiednie zagęszczenie siatki, czasami połączenie siatek z prętami luzem w newralgicznych punktach. Każdy detal ma swoje uzasadnienie. Dobrze zaprojektowane zbrojenie jest jak szyty na miarę garnitur – idealnie dopasowane do sylwetki, czyli w tym przypadku, do obciążeń i warunków, w jakich ma pracować konstrukcja. Zrozumienie, co znaczą poszczególne oznaczenia na siatkach i w projekcie (np. R-klasa siatki, A-klasa drutu, oznaczenia Q, R według starych norm) to minimum, które powinien znać każdy wykonawca. A dla inwestora oznacza to pewność, że jego pieniądze są dobrze zainwestowane w bezpieczeństwo.

Prawidłowe układanie i łączenie siatki zbrojeniowej w płycie

Projekt na papierze to jedno, ale życie na budowie pisze własne scenariusze. Prawidłowe układanie i łączenie siatka zbrojeniowa do płyty fundamentowej to kluczowy etap, który decyduje o tym, czy teoria projektowa zostanie przeniesiona na rzeczywistość. Nie wystarczy po prostu rozłożyć stal. Trzeba zrobić to zgodnie ze sztuką, by zbrojenie znalazło się dokładnie tam, gdzie przewidział to projektant, i by mogło w pełni przenosić założone siły. Ten etap wymaga precyzji i uwagi na detale.

Przed ułożeniem zbrojenia, podłoże musi być odpowiednio przygotowane. Po wykonaniu podbudowy i zagęszczeniu gruntu, zazwyczaj wykonuje się chudy beton (tzw. chudziak) o grubości kilku centymetrów (np. 5-10 cm). Jego zadaniem nie jest przenoszenie obciążeń konstrukcyjnych, ale stworzenie równej, stabilnej i czystej powierzchni do ułożenia zbrojenia i folii paroizolacyjnej/hydroizolacyjnej. Na chudziaku układa się zazwyczaj dwie warstwy folii, które zabezpieczają płytę przed wilgocią z gruntu i zapobiegają wypływaniu mleczka cementowego z betonu podczas wibrowania. Ważne, by folia była szczelna, a jej połączenia zakładane z naddatkiem (min. 15-20 cm).

Siatki zbrojeniowe układa się na podkładki dystansowe (inaczej krzesełka, kostki, stopki dystansowe), których głównym celem jest zapewnienie niezbędnej otulina minimalna betonu wokół zbrojenia, zarówno od dołu, jak i między warstwami. Dla dolnej siatki na gruncie stosuje się podkładki betonowe lub plastikowe o wysokości odpowiadającej wymaganej otulinie dolnej (np. 40-50 mm). Rozmieszcza się je równomiernie, typowo co 0.8-1.2 metra w obu kierunkach, zależnie od sztywności siatki i grubość drutu - grubsza siatka wymaga mniej podpór. Kiedy układa się drugą (górną) warstwę zbrojenia, używa się specjalnych podkładek dystansowych, często w kształcie litery "Z" lub plastikowych wież, które oddzielają dolną siatkę od górnej, zapewniając między nimi przestrzeń zgodną z projektem (np. 10-15 cm dla płyty grubości 20-25 cm).

Kluczowym elementem prawidłowego układania jest zakład zbrojenia. Ponieważ arkusze siatki mają ograniczone wymiary, konieczne jest ich łączenie w planie. Łączenie polega na ułożeniu kolejnych arkuszy w taki sposób, aby nachodziły na siebie na określonej długości. Ta długość to właśnie zakład. Minimalna długość zakładu zależy od średnicy drutu, klasy stali i betonu, a jej wartość jest zawsze podana w projekcie konstrukcyjnym. Typowe wartości dla popularnych siatek i betonu wynoszą 40-60 razy średnica drutu, co często przekłada się na 30-50 cm dla siatek o średnicach fi 5-6 mm. Niewystarczający zakład to jeden z najczęstszych i najgroźniejszych błędów na budowie – oznacza przerwę w ciągłości zbrojenia, uniemożliwiając prawidłowe przenoszenie naprężeń na styku siatek.

Siatki w miejscu zakładu powinny być połączone za pomocą drut wiązałkowy. Celem wiązania jest jedynie stabilne utrzymanie zbrojenia w odpowiedniej pozycji przed i w trakcie betonowania – drut wiązałkowy nie przenosi sił konstrukcyjnych w gotowej płycie. W miejscach zakładów wiąże się zazwyczaj co najmniej w kilku punktach na długości i szerokości zakładu (np. co drugi pręt poprzeczny i co drugi podłużny). Poza obszarami zakładów siatki również warto przewiązać do siebie w kilku punktach, zwłaszcza jeśli składają się z cieńszych drutów i są mniej sztywne, by uniknąć przemieszczenia podczas chodzenia po nich czy wibrowania betonu. W praktyce często wystarczy przewiązać co drugie lub trzecie skrzyżowanie prętów.

Cięcie siatki, jeśli jest konieczne, powinno być wykonane sprawnie i bezpiecznie. Najczęściej używa się do tego szlifierek kątowych (tzw. flexów) lub specjalnych nożyc do prętów. Ważne jest, aby przycięte fragmenty siatki odpowiadały wymiarom i kształtom wskazanym w projekcie, np. przy otworach na przejścia instalacyjne. Wokół otworów czy przy krawędziach płyty projekt często przewiduje dodatkowe wzmocnienia, które muszą być wykonane precyzyjnie zgodnie ze specyfikacją.

Dylatacja obwodowa, czyli szczelina oddzielająca płytę fundamentową od ścian zewnętrznych, również wymaga uwagi. Zbrojenie płyty nie może wchodzić w ściany, ponieważ mogłoby przenosić niepożądane naprężenia i pękać. Dlatego siatkę docina się w odległości kilkunastu centymetrów od krawędzi przyszłych ścian. Przestrzeń tę wypełnia się później materiałem termoizolacyjnym lub elastycznym, który pełni rolę dylatacja obwodowa. Czasami stosuje się też dodatkowe pręty krawędziowe lub kształtuje zbrojenie płyty w sposób umożliwiający kontynuację dylatacji w ścianach i stropach.

Przed samym betonowaniem, zbrojenie jest zazwyczaj odbierane przez kierownika budowy lub inspektora nadzoru. Sprawdzają oni zgodność użytej siatki z projektem (typ, średnica drutu, oczko), prawidłowość ułożenia (warstwy, podkładki dystansowe, otuliny), długość zakładów oraz sposób połączeń. To jest moment na ostatnie poprawki. Wystarczy jedno "oczko" siatki ułożone bezpośrednio na folii zamiast na podkładce, a w tym miejscu otulina jest zerowa, co drastycznie zwiększa ryzyko korozji zbrojenia w przyszłości. Diabeł tkwi w szczegółach, a w przypadku zbrojenia, każdy milimetr ma znaczenie.

Stosowanie prefabrykowanych siatek znacząco usprawnia prace w porównaniu do ręcznego wiązania zbrojenia z prętów luzem, ale nie zwalnia z obowiązku precyzji. Prawidłowe ułożenie, zapewnienie otuliny i odpowiednie zakłady to nie tylko kwestia zgodności z projektem, ale bezpośrednie przełożenie na trwałość i bezpieczeństwo gotowej konstrukcji. Każdy błąd na tym etapie jest trudny, a często niemożliwy do naprawienia po zalaniu betonu. Jak mawia stare porzekadło budowlane: "Jak się zbroi, tak się będzie trzymać!".
