Płyta fundamentowa na podmokłym terenie? Sprawdź, co musisz wiedzieć!

Podmokły grunt to nie wyrok to projekt. Właśnie dlatego tak wielu inwestorów staje przed dylematem: czy fundament, który wydawał się prosty, zmieni się w koszmar z powodu niespodziewanego poziomu wód gruntowych? Płyta fundamentowa na podmokłym terenie to rozwiązanie, które w praktyce ratuje sytuację tam, gdzie tradycyjne ławy fundamentowe po prostu nie mają szans. Problem tkwi w tym, że większość poradników traktuje temat powierzchownie podaje gotową receptę bez wyjaśnienia mechanizmów, które za nią stoją. A bez zrozumienia, dlaczego coś działa, łatwo o błąd na etapie wykonawczym.

• Przygotowanie terenu pod płytę fundamentową na podmokłym gruncie
• Wzmocnienie dna wykopu i drenaż podpłytowy
• Hydroizolacja płyty fundamentowej na terenie podmokłym
• Płyta fundamentowa na podmokłym terenie najczęściej zadawane pytania

Przygotowanie terenu pod płytę fundamentową na podmokłym gruncie

Każdy metr kwadratowy przyszłej płyty wymaga precyzyjnego rozpoznania tego, co kryje się pod powierzchnią. Geotechnik bada grunty na głębokości minimum trzech metrów poniżej projektowanego posadowienia tam bowiem formują się warstwy, które będą przenosić obciążenie całego budynku. Bez tego badania nie da się określić nośności jednostkowej gruntu, a bez tej wartości każdy kolejny etap to loteria. Norma PN-EN 1997 (Eurokod 7) nakazuje projektowanie geotechniczne w oparciu o wyniki badań, ale w praktyce zdarza się, że inwestorzy próbują ominąć ten krok, by zaoszczędzić i płacą wielokrotnie więcej na naprawę błędów.

Wysoki poziom wód gruntowych wymusza wykonanie wykopu dokładnie do ustalonej projektowo głębokości zazwyczaj od 0,6 do 1,2 metra poniżej naturalnej powierzchni terenu, w zależności od strefy przemarzania i warunków wodnych. Podczas ekspertyzy geotechnicznej określa się nie tylko nośność, ale także podatność gruntu na osiadanie pod wpływem obciążenia. Grunty organiczne humus, gleba próchniczna, torf trzeba usunąć bezwzględnie, ponieważ materiał organiczny ulega rozkładowi i degradacji, co prowadzi do nierównomiernego osiadania płyty fundamentowej. To nie jest opcja do dyskusji: jeśli zostawisz warstwę organiczną pod fundamentem, prędzej czy później struktura zacznie pracować w sposób nieprzewidywalny.

Rozpoznanie terenu obejmuje też identyfikację gruntów spoistych i niespoistych. W gruncie gliniastym woda zalega dłużej, bo przepuszczalność jest niska ścieki opadowe nie odpływają swobodnie. W piasku czy żwirze problem bywa mniejszy, ale tam z kolei może występować wysoki poziom wód gruntowych wód powierzchniowych. Kombinacja obu glina + wysoka woda to najtrudniejszy scenariusz, zmuszający do zastosowania pełnego pakietu rozwiązań: drenażu, wzmocnienia i izolacji.

Dowiedz się więcej o Płyta Fundamentowa Pod Garaż Cena Robocizny

Usunięcie gruntów organicznych przeprowadza się mechanicznymi środkami koparką lub spychaczem a następnie dno wykopu wyrównuje się i kontroluje poziomica laserową, aby różnice wysokości nie przekraczały kilku centymetrów na całej powierzchni płyty. To pozornie drobny szczegół, ale ma ogromne znaczenie dla równomiernego rozkładu naprężeń w betonie. Nierówność na etapie przygotowania przekłada się na koncentrację sił w jednym punkcie płyty a to prosta droga do spękań.

Przed przystąpieniem do robót betonowych należy wykonać badania geotechniczne kontrolne potwierdzające, że dno wykopu osiągnęło zakładane parametry nośności. Częstym błędem jest pomijanie tego etapu pod presją harmonogramu. Bez tej weryfikacji właściciel budynku jedzie na wizję lokalną w ciemno, a koszty naprawy fundamentu potrafią przekroczyć wartość całego parteru.

Wzmocnienie dna wykopu i drenaż podpłytowy

Samo wykopanie rowu to dopiero połowa roboty. Grunt rodzimy, jaki odsłania się po usunięciu warstwy organicznej, często nie spełnia wymagań nośnościowych zwłaszcza gdy warstwa nośna zalega głębiej niż zakładano. Zagęszczanie dna wykopu to podstawowa technika wzmacniania, ale jej skuteczność zależy od rodzaju gruntu. Piasek i żwir zagęszcza się walcowaniem lub wibrowaniem osiągając wskaźnik zagęszczenia I_S na poziomie 0,97-0,98 w skali Proctora. Glina wymaga innego podejścia: przy zbyt wysokiej wilgotności walcowanie przynosi efekt odwrotny do zamierzonego zamiast zagęszczać, rozmacie grunt i tworzy strefę niestabilną.

Sprawdź Płyta Fundamentowa Pod Garaż 35M2 Cena

Geosyntetyki rewolucjonizują technologię wzmacniania podłoży na podmokłych terenach. Geowłókniny separacyjne układa się bezpośrednio na dnie wykopu, aby zapobiec mieszaniu się podsypki żwirowej z gruntem rodzimym to zjawisko nazywają inżynierowie „pucowaniem" i jest jedną z głównych przyczyn degradacji fundamentów w dłuższej perspektywie. Geokraty (konstrukcje komórkowe z tworzywa sztucznego) rozkładają obciążenie na większą powierzchnię, zmniejszając jednostkowe parcie na słaby grunt to mechanizm analogiczny do jazdy na nartach po śniegu zamiast boso: powierzchnia styku zwiększa się, a nacisk na jednostkę spada dramatycznie.

Stabilizacja cementowa to metoda polegająca na wymieszaniu wierzchniej warstwy gruntu z spoiwem cementowym w proporcji 3-6% masy suchej. Reakcja cementu z wodą w porach gruntu tworzy krystaliczne struktury, które scalają cząstki mineralne w monolithic blok o nośności porównywalnej z naturalnym żwirem. Proces ten przebiega w trzech fazach: hydratacja cementu trwa około 28 dni, w trakcie których wytrzymałość rośnie logarytmicznie stąd solidność tego rozwiązania właśnie w perspektywie wieloletniej eksploatacji. Stabilizacja chemiczna (iniekcja) działa szybciej, ale wymaga specjalistycznego sprzętu i precyzyjnego dozowania jej efekt jest mniej przewidywalny na gruntach niejednorodnych.

Drenaż podpłytowy projektuje się jako system warstw przepuszczalnych ułożonych pod płytą fundamentową. Typowy układ to: podsypka żwirowa (frakcja 8-16 mm) o grubości 15-20 centymetrów na geowłókninie separacyjnej, następnie rury drenarskie ułożone ze spadkiem minimum 0,5% w kierunku studni chłonnych lub rowu odprowadzającego. Rury układa się w linii lub w formie meandra ta druga opcja sprawdza się lepiej na rozległych płytach, gdzie odległość od najdalszego punktu do odpływu przekracza 10 metrów.

Dowiedz się więcej o Zbrojenie płyty fundamentowej Rysunek

Drenaż opaskowy to drugi element systemu instaluje się go wokół obwodu budynku, na zewnątrz ścian fundamentowych. Rury drenarskie o średnicy 100-160 mm okala budynek na głębokości przynajmniej 0,3 metra poniżej spodu płyty, z separacją geotekstylną zapobiegającą zamulaniu. Studnie chłonne odprowadzają wodę do głębszych warstw gruntu przepuszczalnego ich głębokość projektuje się indywidualnie na podstawie badań przepuszczalności warstw podłoża, zazwyczaj od 3 do 8 metrów poniżej powierzchni terenu.

W trakcie robót wykopowych konieczne jest ciągłe monitorowanie poziomu wód gruntowych za pomocą piezometrów lub automatycznych czujników. Nagły wypływ wody do wykopu zjawisko określane jako „przebicie hydrauliczne" może nie tylko opóźnić prace, ale wręcz zniszczyć podłoże pod fundamentem. W takich sytuacjach stosuje się pomp głębinowych awaryjnych, a ściany wykopu zabezpiecza się szalunkiem lub palisadą tymczasową. Bezpieczeństwo ekipy budowlanej wymaga też odpowiedniego ogrodzenia terenu na podmokłych działkach często tworzą się kałuże i błoto, które stanowią zagrożenie dla osób postronnych.

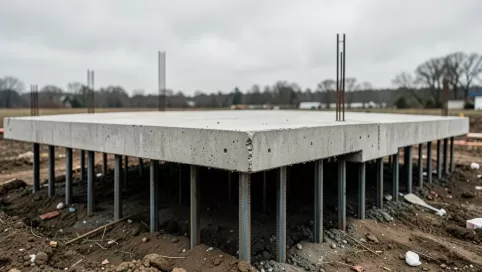

Palowanie to rozwiązanie dla gruntów szczególnie słabych, gdzie nośność warstwy nośnej jest niewystarczająca nawet po stabilizacji. Pale wbijane przenoszą obciążenie na głębsze, nośne warstwy gruntu wykorzystując tarcie na boku pala (pale Floating) lub opór pod stopą (pale stojące). Pale wiercone (driven piles) sprawdzają się w gruntach twardych, gdzie wbicie jest niemożliwe wykonuje się otwór, a następnie wypełnia go zbrojeniem i betonem. Kolumny żwirowe lub kamienne to metoda pośrednia: wymienia się słaby grunt na kolumny z materiału niespoistego, zagęszczonego mechanicznie, które rozkładają obciążenie na większą głębokość.

Płyta fundamentowa na podmokłym terenie ma kilka istotnych parametrów projektowych. Grubość płyty wynosi typowo od 25 do 40 centymetrów, w zależności od obciążenia i warunków gruntowych. Rozstaw zbrojenia głównego (strzemiona i pręty robocze) projektuje się na podstawie analizy ugięcia i momentów zginających dla budynków jednorodzinnych typowy rozstaw to 15-20 centymetrów w obu kierunkach. Nośność jednostkowa płyty fundamentowej to zazwyczaj wartość z zakresu 150-250 kN/m², przy dopuszczalnym osiadaniu nieprzekraczającym 25 milimetrów dla budynków mieszkalnych.

Hydroizolacja płyty fundamentowej na terenie podmokłym

Woda gruntowa nieustannie napiera na fundament nawet gdy nie ma widocznego zalewu, ciśnienie kapilarne powoduje podciąganie wilgoci w górę przez strukturę betonu. Płyta fundamentowa na podmokłym terenie wymaga więc izolacji przeciwwodnej o najwyższej skuteczności. Folia kubełkowa, membrany bentonitowe, papy termozgrzewalne każde z tych rozwiązań ma określone zastosowanie, ale żadne nie zadziała, jeśli zostanie źle ułożone lub uszkodzone w trakcie robót.

Izolacja pozioma płyty fundamentowej to pierwsza bariera wykonuje się ją z grubych folii polietylenowych (grubość minimum 0,5 mm) lub membran PVC. Folia kubełkowa tworzy dodatkowo szczelinę wentylacyjną między izolacją a płytą, umożliwiając odpływ ewentualnej wilgoci infiltracyjnej. Kluczowy jest zakład między arkuszami minimum 20 centymetrów, sklejony taśmą butylową lub zgrzany. Wszelkie przebicia (dylatacje, przejścia rur) wymagają dodatkowego uszczelnienia kołnierzami i manżetami.

Izolacja pionowa ścian fundamentowych jeśli płyta jest częścią podpiwniczenia wykonuje się z papy termozgrzewalnej lub membran syntetycznych. System dwóch warstw uszczelniających to standard na terenach podmokłych: pierwsza warstwa to grunt bitumiczny zwiększający przyczepność, druga to papa z wkładką metaliczną lub poliestrową. Gruntowanie powierzchni to etap często pomijany przez ekipy wykonawcze a to właśnie on decyduje o trwałości połączenia między warstwami.

Kapilarne podciąganie wody zjawisko, w którym wilgoć wsiąka w mikropory betonu i przemieszcza się w górę zatrzymuje się za pomocą izolacji poziomej w postaci warstwy dociskowej (suchy beton lub bloczki keramzytowe) układanej na wierzchu płyty przed wylaniem posadzki. Alternatywą są środki hydrofobizujące wprowadzane iniekcyjnie w strukturę muru tworzą one barierę chemiczną, która blokuje migrację wody. Mechanizm działania opiera się na reakcji krzemianów z wodorotlenkiem wapnia obecnym w betonie, w wyniku czego powstaje nierozpuszczalny żel krzemionkowy wypełniający pory.

Iniekcja uszczelniająca to metoda ratunkowa w sytuacjach, gdy tradycyjne izolacje zawiodą lub nie da się ich poprawnie wykonać na przykład przy renowacji starego budynku z nieznaną strukturą muru. Wykonuje się nawierty wzdłuż ścian fundamentowych, a następnie wprowadza pod ciśnieniem żywicę poliuretanową lub akrylową. Żywica poliuretanowa pęcznieje w kontakcie z wodą, tworząc elastyczną barierę w szczelinach gruntu. Akryl pozostaje plastyczny przez dłuższy czas, wypełniając pustki i pory w gruncie przepuszczalnym.

Norma budowlana PN-EN 1997 wymaga, aby konstrukcje posadowione na gruntach podatnych na oddziaływanie wody były projektowane z uwzględnieniem worst-case scenarios czyli najniekorzystniejszych warunków wodnych w całym okresie eksploatacji. Oznacza to konieczność uwzględnienia w projekcie wahania poziomu wód gruntowych zależnych od pory roku, opadów ekstremalnych i ewentualnej zabudowy terenu w sąsiedztwie. Brak takiej analizy to najczęstsza przyczyna problemów z wilgocią w piwnicach woda nie wchodzi przez ściany, tylko podciąga przez fundament.

Wartość orientacyjna kosztów wykonania płyty fundamentowej na podmokłym terenie z pełnym pakietem wzmocnień i izolacji kształtuje się następująco: roboty ziemne i przygotowanie podłoża to wydatek rzędu 80-150 zł/m² w zależności od głębokości wykopu i objętości wywożonego gruntu. Geosyntetyki i materiały drenarskie kosztują 40-70 zł/m². Izolacja przeciwwodna to kolejne 60-100 zł/m² przy zastosowaniu membran wysokiej jakości. Beton konstrukcyjny zbrojony (C25/30 lub wyższy) to koszt 200-350 zł/m² w zależności od grubości płyty i gęstości zbrojenia.

Pogoda dyktuje harmonogram prac na podmokłym terenie bardziej niż gdziekolwiek indziej. Intensywne opady deszczu zamieniają wykop w basen w ciągu kilku godzin pompowanie staje się wówczas priorytetem, a betonowanie trzeba przerwać. Mrozy poniżej -5°C utrudniają wiązanie cementu w warstwach izolacyjnych i mogą powodować degradację niechronionego podłoża. Optymalny sezon na fundamenty na terenach podmokłych to przełom wiosny i lata, gdy poziom wód gruntowych jest najniższy, a temperatury sprzyjają pracom betoniarskim.

Ryzyko osiadania nierównomiernego to najpoważniejsze zagrożenie dla konstrukcji posadowionej na gruntach wodonośnych. Nie chodzi o to, że grunt osiadzie chodzi o to, że osiadanie przebiega nierównomiernie, co generuje naprężenia w płycie, których projektanci często nie uwzględniają w obliczeniach. Dlatego wzmocnienie podłoża i wyrównanie nośności na całej powierzchni to nie fanaberia, lecz podstawa bezpieczeństwa konstrukcji. Badania geotechniczne wykonane przed i po wzmocnieniu dają obiektywny dowód, że parametry gruntu spełniają założenia projektowe to dokumentacja, która chroni inwestora w przypadku przyszłych sporów.

Płyta fundamentowa na podmokłym terenie to rozwiązanie sprawdzone w tysiącach realizacji, ale jego skuteczność zależy od jakości każdego etapu: rozpoznania, przygotowania, wzmocnienia, odwodnienia i izolacji. Polska norma budowlana i eurokod 7 dają projektantom narzędzia do precyzyjnego doboru rozwiązań inwestor powinien domagać się pełnej dokumentacji geotechnicznej i projektowej, zanim podpisze umowę z wykonawcą. Fundament to element, który raz wykonany, naprawia się wyjątkowo trudno i drogo.
