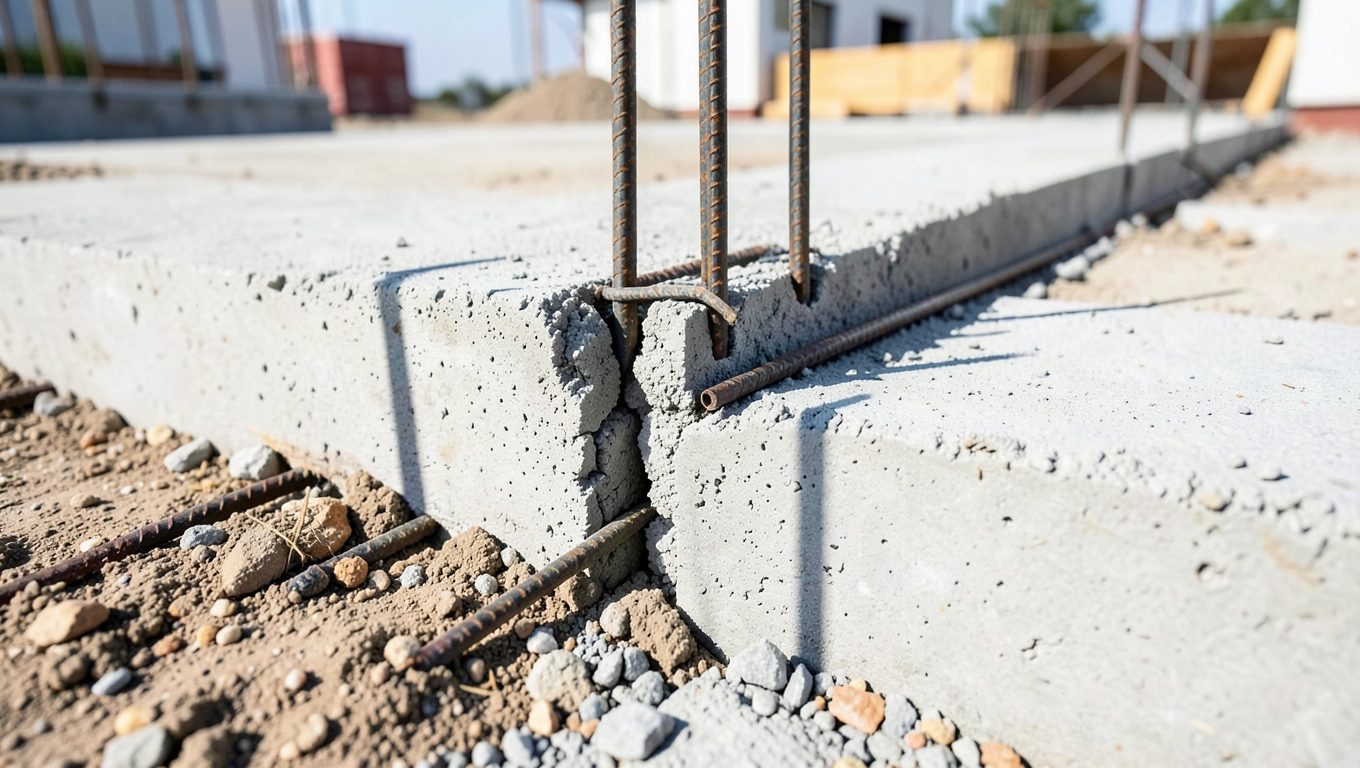

Połączenie ściany szczelinowej z płytą fundamentową

Zacznijmy bez owijania w bawełnę – budowa głębokiego posadowienia to nie piknik, a jeden z krytycznych momentów, wymagający maestrii inżynieryjnej. Gdy zagłębiasz się w ziemię, sięgając po stabilność pod warstwą gruntu, prędzej czy później stajesz w obliczu pytania: jak solidnie połączyć ścianę szczelinową z płytą fundamentową? Otóż, klucz do sukcesu leży w dokładnym zaprojektowaniu i pedantycznym wykonawstwie tego węzła konstrukcyjnego, który przenosi obciążenia i zapewnia wodoszczelność.

Projektowanie i detale konstrukcyjne połączenia ściany szczelinowej z płytą fundamentową

Projektowanie styku ściany szczelinowej z płytą fundamentową to prawdziwy test dla inżynierskiej przenikliwości i wyobraźni przestrzennej. Tutaj teoria spotyka się z surową rzeczywistością ziemi, a każda pomyłka w obliczeniach czy schematach może skutkować poważnymi problemami – od przecieków, przez uszkodzenia konstrukcji, aż po katastrofę budowlaną. Zrozumienie mechanizmu współpracy tych dwóch potężnych elementów jest fundamentem, na którym opiera się cały późniejszy proces.

Kiedy myślisz o połączeniu tych dwóch światów – pionowej ściany uformowanej głęboko w gruncie i poziomej płyty spajającej bryłę fundamentu – musisz uwzględnić wiele czynników. Nie chodzi tylko o przeniesienie sił ścinających czy zginających; chodzi również o zapewnienie totalnej szczelności, która w warunkach wysokiego poziomu wód gruntowych jest absolutnym priorytetem. Płyta często pełni rolę kotwy, przejmując poziome naprężenia od ściany szczelinowej parcia gruntu i wody, jednocześnie sama przenosząc obciążenia pionowe od nadziemnych części budynku.

Rodzaje połączeń i mechanizmy współpracy

Istnieje kilka podstawowych koncepcji projektowania tego krytycznego węzła. Najpopularniejszym, ale wymagającym precyzji, jest połączenie na tzw. ruszcie startowym lub bezpośrednio z powierzchni ściany, gdzie zbrojenie płyty fundamentowej zostaje zakotwione w przygotowanej powierzchni ściany szczelinowej. Inna metoda to zastosowanie elementów pośrednich, jak profile stalowe czy specjalne łączniki prefabrykowane, ale to rozwiązania rzadziej stosowane w porównaniu do tradycyjnego betonowania na przygotowanym styku.

W przypadku połączenia bezpośredniego, kluczową rolę odgrywa odpowiednie przygotowanie betonu ściany szczelinowej w strefie styku. Często wymagane jest mechaniczne sfrezowanie powierzchni, usunięcie tzw. scementowanej warstwy powierzchniowej i odsłonięcie kruszywa, co ma na celu zapewnienie lepszej przyczepności betonu płyty. W projektach zakłada się dokładność tego frezowania rzędu ±20 mm od docelowego poziomu, co w praktyce jest wyzwaniem, biorąc pod uwagę warunki pracy.

Przeniesienie sił poziomych (ścinających) między ścianą a płytą często realizuje się poprzez zastosowanie dybli stalowych (np. pręty o średnicy Ø25 mm rozmieszczone co 300-400 mm) zakotwionych w ścianie szczelinowej i wystających w obszar płyty lub poprzez ukształtowanie powierzchni ściany w formie klucza ścinającego (tzw. "key joint"), co wymaga już odpowiedniego ukształtowania elementów traconych lub specjalnego szalowania podczas formowania ściany szczelinowej.

Zbrojenie i geometria styku

Ważne jest, aby zbrojenie płyty fundamentowej w strefie styku z ścianą szczelinową było odpowiednio zagęszczone i zakotwione. Długości zakotwienia prętów powinny być zgodne z normami konstrukcyjnymi (np. 40-60-krotność średnicy pręta dla stali B500SP w betonie klasy C25/30), ale często w praktyce zwiększa się te wartości, aby zyskać dodatkowy margines bezpieczeństwa, zwłaszcza w przypadku narażenia na cykliczne obciążenia lub wysokie ciśnienie wody. Minimalna średnica prętów zbrojeniowych łączących płytę ze ścianą rzadko schodzi poniżej Ø16 mm.

Typowe grubości ścian szczelinowych w głębokich posadowieniach wahają się od 600 mm do 1200 mm, natomiast płyty fundamentowe mogą mieć grubość od 500 mm do nawet ponad 2000 mm w przypadku bardzo wysokich obiektów lub ekstremalnych obciążeń. Ta różnica w geometrii wymaga przemyślanego detalu połączenia, który optymalnie rozprowadzi naprężenia na styku obu elementów.

Wodoszczelność – kluczowy wymóg projektowy

To tutaj leży pies pogrzebany – samo połączenie konstrukcyjne to tylko połowa sukcesu. Druga połowa, często bardziej krytyczna, to zapewnienie pełnej wodoszczelności na styku. Nieszczelności w tym obszarze to plaga, która potrafi spędzić sen z powiek zarówno inwestorom, jak i wykonawcom, a ich usunięcie po zakończeniu budowy jest zazwyczaj ekstremalnie trudne i kosztowne. Dlatego projekt musi przewidywać warstwowy system uszczelniający, często składający się z kilku elementów.

Podstawowym elementem uszczelniającym na styku ściany szczelinowej i płyty fundamentowej są taśmy uszczelniające, np. PVC, EPDM, TPO lub hydrofilowe (pęczniejące pod wpływem wody). Taśmy te wbudowuje się w beton płyty w pobliżu krawędzi ściany szczelinowej. Taśmy PVC, o szerokościach rzędu 250-300 mm, tworzą barierę fizyczną wewnątrz betonu. Taśmy hydrofilowe, np. o przekroju 20x30 mm, pęczniejąc, wypełniają drobne rysy i pory na styku betonu ściany i płyty, tworząc szczelną barierę.

Często stosuje się również węże iniekcyjne (np. o średnicy 12-16 mm) układane wzdłuż styku przed betonowaniem płyty. Po związaniu betonu, przez węże te można wtłoczyć pod ciśnieniem (np. 0.2-0.5 MPa) żywicę poliuretanową (dla małych przecieków i wilgoci) lub epoksydową (dla większych rys i uszkodzeń strukturalnych), która wypełnia puste przestrzenie i uszczelnia połączenie. Taki system pozwala na reakcję w przypadku późniejszych problemów z wodoszczelnością.

Projektanci muszą również uwzględnić detale przejść instalacyjnych (jeśli występują w tej strefie), dylatacji konstrukcyjnych (jeśli styk przypada w miejscu dylatacji) oraz sposób zamykania wykopu i odprowadzania wód gruntowych podczas betonowania płyty. Precyzyjne rysunki detali architektonicznych i konstrukcyjnych, uwzględniające rozmieszczenie zbrojenia, łączników, taśm uszczelniających, węży iniekcyjnych, a także specyfikację materiałów i wymagane tolerancje wykonawcze, są nieodzowne dla powodzenia całego przedsięwzięcia.

Podsumowując kwestie projektowe, najważniejsza jest holistyczna wizja – to nie tylko problem wytrzymałościowy, ale również, a często przede wszystkim, hydroizolacyjny. Inwestycja w szczegółowe projekty, konsultacje z doświadczonymi specjalistami od technologii podziemnych i systemów uszczelniających to inwestycja, która procentuje uniknięciem horrendalnych kosztów napraw i zapewnia spokój ducha na lata.

Techniki wykonawcze i wyzwania praktyczne przy połączeniu ściany szczelinowej z płytą fundamentową

O ile projekt stanowi mapę drogową, o tyle wykonanie to rzeczywista wyprawa – pełna pułapek, niespodzianek i momentów, w których trzeba podjąć szybką, dobrą decyzję. Na placu budowy, gdzie królują beton, stal i ciężki sprzęt, to właśnie tu teoria zderza się z prozą życia. Nikt nie chce oglądać strużek wody sączących się ze styku ściany i płyty po zakończeniu prac, prawda? Dlatego pedantyczne podejście do każdego etapu wykonania jest absolutnie kluczowe, czasami aż do przesady.

Pierwszy, krytyczny etap po wykonaniu ścian szczelinowych to dokładne odspojenie betonu wierzchniego. Jest to tzw. "trimming" lub frezowanie korony ściany. W procesie formowania ścian szczelinowych powstaje cienka, mniej wytrzymała i bardziej nasiąkliwa warstwa betonu powierzchniowego (tzw. "laitance"). Ta warstwa musi być bezwzględnie usunięta do momentu osiągnięcia zdrowego, zwartego betonu, często odsłaniając już kruszywo. Zaniechanie tego kroku skutkuje fatalną przyczepnością betonu płyty do ściany i praktycznie gwarantuje problemy z wodoszczelnością. Prace te wykonuje się zazwyczaj mechanicznie, z użyciem koparek wyposażonych w młoty hydrauliczne lub specjalne frezy, często pod wodą lub płuczką iłową, co dodatkowo komplikuje kontrolę jakości.

Następnie przychodzi czas na oczyszczenie styku. Po sfrezowaniu powierzchnia styku musi być idealnie czysta – bez resztek betonu, iłu, płuczki bentonitowej, błota, czy czegokolwiek, co mogłoby zaburzyć kontakt świeżego betonu płyty ze ścianą. To często heroiczna praca z użyciem myjek wysokociśnieniowych, szczotek drucianych i ręcznego usuwania zanieczyszczeń. Wyobraźcie sobie pracę w ciasnym wykopie, często z podchodzącą wodą gruntową – to naprawdę nie jest robota dla ludzi o słabych nerwach.

Po oczyszczeniu następuje montaż zbrojenia płyty fundamentowej. Jest to etap, w którym musimy zapewnić prawidłowe włączenie prętów zbrojeniowych płyty w strefę styku ze ścianą. Jeśli projekt przewiduje dyble, muszą one być już wcześniej wbudowane w ścianę (co wymaga precyzji na etapie formowania ściany szczelinowej lub ich późniejszego, trudnego wiercenia i kotwienia w istniejącej ścianie). Zbrojenie płyty jest układane zgodnie z rysunkami warsztatowymi, a jego połączenie z elementami zakotwionymi w ścianie (np. poprzez wiązanie drutem, stosowanie łączników) musi gwarantować odpowiednie przekazanie sił.

Montaż systemów uszczelniających to kolejny arcykrytyczny moment. Taśmy wodoszczelne muszą być układane ściśle według instrukcji producenta. Na przykład, taśmy hydrofilowe nie mogą być wystawione na długotrwałe działanie deszczu czy wody przed betonowaniem, bo mogą pęcznieć przedwcześnie, tracąc swoje właściwości. Łączenie odcinków taśm, zwłaszcza taśm PVC, wymaga specjalistycznego zgrzewania, które musi być wykonane przez przeszkolony personel, a jakość tych zgrzewów musi być kontrolowana, czasami nawet testowana. Niepoprawne połączenie taśm, nawet mały luz, to gotowy punkt przecieku.

Instalacja węży iniekcyjnych również wymaga precyzji. Muszą być ułożone wzdłuż całego styku, na odpowiedniej wysokości (zazwyczaj w strefie potencjalnych rys skurczowych lub połączeń) i odpowiednio zamocowane, aby nie przemieściły się podczas betonowania. Końcówki węży muszą być wyprowadzone w łatwo dostępnych miejscach, oznaczonych i zabezpieczonych do późniejszej iniekcji. Często układane są dwa węże iniekcyjne równolegle, aby mieć "plan B" na wypadek uszkodzenia jednego z nich.

Szalowanie krawędzi płyty i przygotowanie do betonowania to standardowe prace betoniarskie, jednak w strefie styku ze ścianą szczelinową wymaga to dodatkowej uwagi. Należy zapewnić szczelność szalunków na styku ze ścianą, aby podczas wibrowania betonu nie doszło do wypłynięcia zaczynu. To jak uszczelnianie luku okrętowego – każdy drobny otwór może stać się źródłem kłopotów.

Betonowanie płyty fundamentowej to operacja wymagająca skoordynowanego działania i doświadczenia. Betonu należy używać klasy projektowej (np. C30/37 W8 F100) o odpowiedniej konsystencji, zapewniającej dobre wypełnienie wszystkich zakamarków, zwłaszcza w pobliżu gęstego zbrojenia i taśm uszczelniających. Niezwykle ważne jest właściwe zagęszczanie betonu – wibratory powinny być używane systematycznie, ale ostrożnie, aby nie uszkodzić systemów uszczelniających i nie przemieścić zbrojenia. Beton w strefie styku z wcześniej ułożoną ścianą wymaga szczególnej uwagi, aby zapewnić jego pełne przyleganie do oczyszczonej powierzchni.

Curing (pielęgnacja betonu) po betonowaniu jest równie ważna. Świeżo ułożony beton musi być chroniony przed zbyt szybkim wysychaniem, zwłaszcza latem. Kuracja wodna, stosowanie mat nawadniających lub specjalnych preparatów pielęgnacyjnych minimalizuje ryzyko powstawania rys skurczowych, które mogą być potencjalnymi ścieżkami migracji wody w przyszłości. Rysy na styku ściany i płyty to koszmar inżyniera.

Ciekawostka z życia wzięta: widziałem kiedyś budowę, gdzie po wykonaniu płyt i obniżeniu poziomu wody gruntowej okazało się, że na styku pojawiły się mokre plamy. Przyczyna? Robotnik podczas oczyszczania styku użył młota, który... uszkodził wcześniej zainstalowaną taśmę wodoszczelną. Naprawa? Wiercenie setek otworów i iniekcja żywicy – kosztowny i pracochłonny proces, którego można było uniknąć dzięki większej staranności na wcześniejszym etapie. Czasem warto zwolnić i zrobić coś poprawnie, niż pędzić i płacić za błędy później. Precyzja na styku ściany szczelinowej z płytą fundamentową to nie opcja, to wymóg.

Wymagania dotyczące materiałów i systemów uszczelniających

Wybór i kontrola jakości materiałów stosowanych do połączenia ściany szczelinowej z płytą fundamentową, zwłaszcza w kontekście systemów uszczelniających, to kolejny bastion obrony przed niszczycielskim działaniem wody gruntowej. To tak, jakbyś wybierał kamizelkę kuloodporną – musi być niezawodna, bo w tej grze nie ma miejsca na słabe punkty. Jakość betonu, stali i wszelkich dodatkowych materiałów, które mają za zadanie uczynić konstrukcję wodoodporną, jest tak samo ważna, jak samo jej ukształtowanie.

Zacznijmy od betonu. Do betonowania płyty fundamentowej w warunkach wodnych stosuje się beton wodoszczelny, często klasy ekspozycji XC4, XD2, XS2 dla korozji od karbonatyzacji lub chlorków, ale przede wszystkim klasy wodoszczelności W8 lub W10. Klasa W8 oznacza, że beton próbny o grubości 150 mm wytrzymuje ciśnienie słupa wody 0,8 MPa (czyli 80 metrów) przez określony czas bez przesiąku. W10 to już 1,0 MPa. Dość powiedzieć, że przy głębokim posadowieniu, gdzie ciśnienie hydrostatyczne może sięgać np. 30-40 kPa na każdy metr zanurzenia poniżej poziomu wód gruntowych, wysoka klasa wodoszczelności betonu w płycie jest absolutnie niezbędna, zwłaszcza w warstwie przypłytowej.

Oprócz samej klasy wodoszczelności, ważny jest skład betonu – stosowanie cementów odpornych na siarczany (np. CEM I SR lub CEM III/B), domieszek uszczelniających (krystalizacyjnych, hydrofobizujących) oraz odpowiednio dobranego kruszywa. Granulacja kruszywa i zawartość frakcji najdrobniejszych wpływają na szczelność matrycy cementowej. Należy również kontrolować temperaturę betonu podczas wbudowywania i dojrzewania, aby zminimalizować ryzyko powstawania rys termicznych.

Systemy uszczelniające, o których wspomniałem w sekcji projektowej, zasługują na bliższe omówienie materiałowe. Taśmy wodoszczelne wykonane z PVC-P (polichlorku winylu plastyfikowanego) są elastyczne i trwałe, a ich montaż poprzez zgrzewanie termiczne tworzy ciągłą barierę. Są odporne na działanie zasad i kwasów zawartych w betonie. Typowa szerokość takiej taśmy stosowanej w tym węźle to 250-300 mm, grubość ok. 2 mm. Ceny metra bieżącego taśmy PVC wahają się od 8 do 25 euro w zależności od profilu i producenta.

Taśmy hydrofilowe (pęczniejące) to zazwyczaj kompozyty na bazie bentonitu sodowego lub polimerów akrylowych, otoczone osłoną spowalniającą proces pęcznienia (aby nie napęczniały zbyt wcześnie od wilgoci z powietrza). Materiały te mają zdolność zwiększania swojej objętości pod wpływem kontaktu z wodą o 100-300%. Siła pęcznienia wytwarza ciśnienie (rzędu 0.2-0.5 MPa), które skutecznie uszczelnia pory, rysy i drobne szczeliny na styku elementów. Są proste w montażu (klejone lub mocowane mechanicznie), ale, jak wspomniałem, wrażliwe na wcześniejsze zawilgocenie. Typowy profil to np. 20x25 mm, a koszt to ok. 15-35 euro za metr bieżący.

Węże iniekcyjne są wykonane z PVC, EPDM lub specjalnych materiałów siatkowych, posiadających perforacje umożliwiające przepływ materiału iniekcyjnego. Są dostarczane w rolkach (np. po 100 m) i układane wzdłuż styku. Do iniekcji używa się różnych materiałów, w zależności od charakteru nieszczelności. Dla drobnych rys i przeciwwilgociowych zabezpieczeń stosuje się elastyczne żywice poliuretanowe, które reagują z wodą i pęcznieją, wypełniając przestrzenie. Do większych rys lub strukturalnych uszkodzeń używa się sztywniejszych żywic epoksydowych. Ceny materiałów iniekcyjnych są zróżnicowane – litr żywicy poliuretanowej kosztuje od 20 do 60 euro, żywicy epoksydowej od 30 do 80 euro, nie licząc specjalistycznego sprzętu do iniekcji.

Połączenie tych materiałów – beton wodoszczelny, odpowiednio dobrane zbrojenie, taśmy wodoszczelne (PVC jako pierwsza bariera), taśmy hydrofilowe (jako druga linia obrony, wypełniająca drobne wady) i węże iniekcyjne (jako system naprawczy na przyszłość) – tworzy wielowarstwowy system, który ma największe szanse zapewnić długoterminową szczelność krytycznego połączenia ściany szczelinowej z płytą fundamentową. Standardy branżowe, takie jak te zawarte w niemieckich wytycznych dotyczących "białej wanny" (np. Richtlinie WU-Beton) lub podobne dokumenty normatywne w innych krajach, precyzyjnie określają wymagania dotyczące materiałów, projektowania i wykonawstwa tego typu konstrukcji.

Kontrola jakości na budowie powinna obejmować nie tylko sprawdzenie dostarczonych materiałów pod kątem zgodności z projektem i certyfikatami, ale także nadzór nad prawidłowym montażem taśm, zgrzewów, ułożeniem węży i właściwą pielęgnacją betonu. Często wykonuje się próbne iniekcje, aby potwierdzić funkcjonalność systemu węży. Zapewnienie odpowiedniej jakości wykonania na styku ściany szczelinowej i płyty fundamentowej to długoterminowa inwestycja w bezproblemową eksploatację obiektu.
