Płyta fundamentowa żelbetowa – czy warto na słabe grunty?

Ciężar całego budynku spoczywa na tym niewidocznym elemencie wybór fundamentu może przesądzić o stabilności konstrukcji na dekady. Płyta fundamentowa żelbetowa to rozwiązanie, które zdobywa coraz większe uznanie wśród inwestorów stawiających dom na gruntach wytrzymałościowo słabszych, tam gdzie tradycyjne ławy fundamentowe po prostu nie dają rady, a każdy centymetr osiadania gruntu generuje ryzyko pękających ścian. Jeśli szukasz konkretnej wiedzy na temat tego, kiedy warto rozważyć żelbetową płytę fundamentową, jakie parametry techniczne są w tym przypadku krytyczne i na co zwrócić uwagę podczas realizacji trafiłeś dokładnie tam, gdzie powinieneś. Zanim przejdziemy do sedna, musisz wiedzieć jedno: błędy na etapie fundamentowania naprawia się niezwykle kosztowo, a czasem wręcz niemożliwie.

• Zalety i wady płyty fundamentowej żelbetowej co warto rozważyć
• Projektowanie płyty fundamentowej żelbetowej dobór grubości i zbrojenia
• Budowa płyty fundamentowej żelbetowej etapy i wskazówki wykonawcze
• Płyta fundamentowa żelbetowa najczęściej zadawane pytania

Zalety i wady płyty fundamentowej żelbetowej co warto rozważyć

Płyta fundamentowa żelbetowa działa na zasadzie mechanicznej płytkiej konstrukcji posadowionej bezpośrednio na gruncie lub na warstwie suchego kruszywa, rozkładając ciężar budynku na znacznie większą powierzchnię niż ma to miejsce w przypadku ław fundamentowych. Dzięki temu naciski jednostkowe przekazywane na grunt maleją dramatycznie nawet przy obciążeniach przekraczających 150 kN na metr bieżący ściany nośnej płyta radzi sobie tam, gdzie tradycyjne posadowienie prowadziłoby do nadmiernego osiadania. Ten mechanizm sprawia, że rozwiązanie to sprawdza się doskonale na glebach spoistych o niskim module odkształcenia, na terenach bagiennych oraz w strefach, gdzie poziom wód gruntowych znosi sezonowe wahania sięgające metra.

Jedną z kluczowych zalet jest równomierny rozkład obciążeń płyta eliminuje ryzyko różnicowego osiadania, które stanowi główną przyczynę pękania ścian w budynkach posadowionych na niejednorodnych gruntach. Z perspektywy inwestora oznacza to spokój na lata: żadnych wysokich kosztów napraw konstrukcji, żadnych przeciągających się problemów z wilgocią przenikającą przez mikropęknięcia w fundamentach. Co więcej, żelbetowa płyta fundamentowa pozwala na bezpośrednie wykonanie hydroizolacji nawet na poziomie posadzki parteru, co w tradycyjnym układzie z ławami wymaga dodatkowych zabiegów i osobnych warstw izolacyjnych.

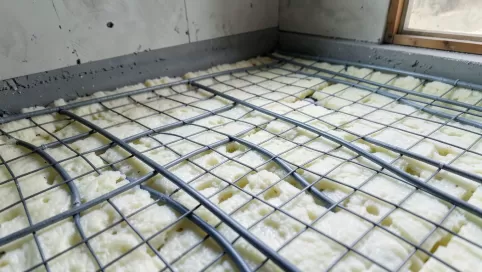

Kolejnym.atutem jest możliwość integracji z instalacją ogrzewania podłogowego żelbetowa płyta stanowi doskonały akumulacyjny element grzewczy, który równomiernie oddaje ciepło do pomieszczeń. To rozwiązanie jest szczególnie cenione w domach energooszczędnych, gdzie płyta pełni równocześnie funkcję konstrukcyjną i instalacyjną, eliminując konieczność wykonywania dodatkowej płyty betonowej pod wylewkę grzewczą. W praktyce oznacza to zmniejszenie całkowitej grubości podłogi na gruncie o kilka centymetrów, co w budynkach z niewielkim luzem wysokościowym może mieć znaczenie architektoniczne.

Nie można jednak przemilczać ograniczeń. W porównaniu z tradycyjnymi ławami fundamentowymi płyta żelbetowa wymaga większej ilości betonu orientacyjnie zużycie wynosi od 0,24 do 0,30 metra sześciennego na metr kwadratowy powierzchni, przy grubości płyty między 20 a 30 centymetrów. Koszt materiałowy jest zatem wyraźnie wyższy, a przy dzisiejszych cenach stali zbrojeniowej wynoszących przeciętnie od 3 do 5 złotych za kilogram każdy dodatkowycentymetr grubości przekłada się na realne wydatki. Do tego dochodzi konieczność precyzyjnego wykonania warstwy podsypki piaskowo-żwirowej oraz systemu odwodnienia inwestorzy, którzy oszczędzają na tym etapie, ryzykują późniejsze problemy z wilgocią kapilarną.

Płyta fundamentowa żelbetowa ma również swoje granice stosowalności. Na terenach o nachyleniu przekraczającym 15 procent wykonanie płyty wymaga kosztownych prac niwelacyjnych, które mogą zniwelować oszczędności wynikające z mniejszego zakresu robót ziemnych. Podobnie w obszarach silnie zasolonych lub na gruntach organicznych o miąższości przekraczającej 2 metry płyta sama w sobie nie rozwiąże problemu nośności podłoża konieczne jest wówczas zastosowanie technik wzmacniania gruntu, takich jak wymiana gruntowa lub pale.

Projektowanie płyty fundamentowej żelbetowej dobór grubości i zbrojenia

Projekt płyty fundamentowej żelbetowej rozpoczyna się od badań gruntowych bez nich jakiekolwiek dimensionowanie jest działaniem na ślepo. Norma PN-EN 1997-1, potocznie zwana Eurokodem 7, nakazuje określenie parametrów wytrzymałościowych gruntu na podstawie sondowania CPT, badań laboratoryjnych próbek oraz pomiaru poziomu wód gruntowych. Bez tych danych projektant nie jest w stanie obliczyć nośności podłoża, a tym samym zaproponować optymalnej grubości płyty. Dla typowych budynków jednorodzinnych o obciążeniach użytkowych rzędu 150 do 200 kilogramów na metr kwadratowy podłogi grubość płyty waha się między 20 a 25 centymetrów przy rozpiętości przekroczeń przekraczających 6 metrów wartość ta rośnie do 30 centymetrów.

Beton stosowany do płyt fundamentowych musi spełniać wymagania klasy minimum C25/30 zgodnie z normą PN-EN 206+A1:2020, co oznacza wytrzymałość charakterystyczną na ściskanie po 28 dniach wynoszącą 25 megapaskali. W przypadku budynków o podwyższonych obciążeniach na przykład z ciężkimi hurtowniami na parterze lub zbiornikami wodnymi projektant może sięgnąć po klasę C30/37, która oferuje 30 megapaskali i lepszą odporność na warunki atmosferyczne. Współczynnik wodno-cementowy w/m nie powinien przekraczać 0,55 zbyt wysoki wskaźnik prowadzi do nadmiernego skurczu twardniejącego betonu, co generuje ryzyko spękań w pierwszych tygodniach po wylaniu.

Zbrojenie płyty fundamentowej projektuje się jako dwukierunkową siatkę prętów roboczych, przy czym średnica prętów dobierana jest w zależności od sumy obciążeń stałych i użytkowych. W typowych realizacjach stosuje się pręty o średnicy 12 do 16 milimetrów, ułożone w dwóch kierunkach prostopadłych, z rozstawem uzależnionym od obliczeń statycznych. Zakłady prętów powinny wynosić minimum 40 średnic pręta przy zbrojeniu głównym czyli przy pręcie Ø12 mm zakład ma długość 48 centymetrów. Pokrycie betonowe, czyli odległość od powierzchni zbrojenia do zewnętrznej krawędzi płyty, musi wynosić minimum 30 do 40 milimetrów zgodnie z wymaganiami normy PN-EN 1992-1-1, gwarantując ochronę antykorozyjną stali.

Istotnym elementem projektowym są szczeliny dylatacyjne, które dzielą płytę na pola o wymiarach maksymalnie 6 na 8 metrów. Bez tych szczelin naprężenia termiczne i skurczowe generowane przez beton prowadzą do niekontrolowanego pękania projektant powinien precyzyjnie określić ich rozmieszczenie jeszcze na etapie opracowania dokumentacji technicznej. Szczeliny te wypełnia się materiałami trwale elastycznymi, odpornymi na działanie wody i promieniowania UV, co zapewnia ciągłość hydroizolacji pomimo ruchów płyty w płaszczyźnie poziomej. Przy płytach integrowanych z ogrzewaniem podłogowym rozmieszczenie szczelin musi uwzględniać również lokalizację przewodów grzewczych ich przecięcie przez szczelinę dylatacyjną wymaga specjalnych rozwiązań ochronnych.

Budowa płyty fundamentowej żelbetowej etapy i wskazówki wykonawcze

Pierwszym etapem realizacji płyty fundamentowej jest staranne przygotowanie podłoża roboty te, choć mało spektakularne, decydują o trwałości całego fundamentu. Po wytyczeniu osi budynku i usunięciu humusu wykonuje się wykop do głębokości projektowanej, a następnie układa warstwę podsypki piaskowo-żwirowej o grubości dostosowanej do warunków gruntowych. Warstwa ta musi być starannie zagęszczona warstwami co 15 centymetrów, przy czym stopień zagęszczenia nie powinien być niższy niż 95 procent według próby Proctora. Na gruntach spoistych o wysokim poziomie wód gruntowych konieczne jest wykonanie drenażu opaskowego wokół obrysu płyty, odprowadzającego wodę poza obszar posadowienia.

Kolejnym krokiem jest montaż szalunków obwodowych oraz wykonanie izolacji przeciwwilgociowej. Folia hydroizolacyjna o grubości minimum 0,2 milimetra układana jest na całej powierzchni podsypki z zakładem wynoszącym co najmniej 30 centymetrów, zgrzewana na gorąco w miejscach połączeń. W przypadku budynków z pomieszczeniami podziemnymi na tym etapie wykonuje się również izolację przeciwwodną z membraną bentonitową lub masą bitumiczną nakładaną w dwóch warstwach. Szalunki muszą być wystarczająco sztywne, aby wytrzymać parcie świeżego betonu typowo stosuje się deski szalunkowe grubości 25 milimetrów mocowane do kołków stalowych wbitych w grunt.

Montaż zbrojenia to etap wymagający szczególnej staranności każde odstępstwo od projektu może osłabić w miejscach krytycznych. Pręty zbrojeniowe Ø12 do 16 milimetrów układa się w dwóch siatkach, dolnej i górnej, na dystansownikach zapewniających prawidłowe pokrycie betonowe. Odstępniki plastikowe lub betonowe krzesła zbrojeniowe muszą być rozmieszczone nie rzadziej niż co 1 metr w obu kierunkach rzadsze ich rozmieszczenie prowadzi do odkształceń siatki pod ciężarem betonu. Zakłady prętów wykonuje się z zachowaniem długości minimum 40 średnic pręta, a miejsca zakładów rozmieszcza naprzemiennie, aby uniknąć koncentracji naprężeń.

Wylanie betonu powinno odbywać się w sposób ciągły, bez przerw technologicznych przekraczających czas początku wiązania mieszanki. Temperatura otoczenia podczas wylewania nie powinna być niższa niż 5 stopni Celsiusza ani wyższa niż 30 stopni przy chłodnej pogodzie beton wymaga ochrony przed zbyt szybkim wychłodzeniem, natomiast w upale konieczne jest zabezpieczenie przed nadmierną utratą wody przez parowanie. Po wylaniu płyta musi być pielęgnowana przez minimum 7 dni poprzez nawilżanie powierzchni wodą i przykrycie folią polietylenową, która ogranicza odparowywanie wilgoci i zapewnia równomierne dojrzewanie betonu.

Wykonanie hydroizolacji powierzchniowej to ostatni krytyczny etap przed zasypaniem płyty. Najczęściej stosuje się dwie warstwy emulsji bitumicznej nakładanej na oczyszczoną i suchą powierzchnię betonu, wzmocnione włókniną poliestrową w miejscach spoin roboczych. Na powierzchniach narażonych na nacisk wód gruntowych dodatkowo układa się membranę hiperdeski lub powłokę mineralną na bazie cementu modyfikowanego polimerami. Izolacja termiczna, jeśli jest przewidziana projektem, montowana jest na zewnętrznej krawędzi płyty, chroniąc przed mostkami termicznymi w strefie cokołowej. Dopiero po wykonaniu wszystkich warstw izolacyjnych można przystąpić do zasypywania płyty gruntem rodzimym lub piaskiem zasypka powinna być wykonywana warstwami zagęszczanymi mechanicznie, aby uniknąć nierównomiernego obciążenia krawędzi płyty.
