Fundament pod halę z płyty warstwowej: rodzaje i koszty

Planujesz halę z płyty warstwowej i czujesz, że fundament to coś, co musi być solidne, bo reszta zależy od niego? Masz rację – to on przenosi ciężar stalowej konstrukcji i suwnic na grunt, decydując o trwałości całej budowli. Przyjrzymy się rodzajom fundamentów, takim jak płyty, ławy czy stopy, ich realizacji pod duże obiekty oraz kluczowym krokom w projekcie, byś uniknął kosztownych wpadek.

• Dlaczego fundament pod halę z płyty warstwowej jest kluczowy?
• Rodzaje fundamentów pod halę z płyty warstwowej
• Płyta fundamentowa pod halę z płyty warstwowej
• Projekt fundamentu pod halę z płyty warstwowej
• Koszty fundamentu pod halę z płyty warstwowej
• Błędy w fundamentach pod halę z płyty warstwowej
• Najczęściej zadawane pytania o fundament pod halę z płyty warstwowej

Dlaczego fundament pod halę z płyty warstwowej jest kluczowy?

Fundament pod halę z płyty warstwowej musi wytrzymać nie tylko ciężar dachu i ścian, ale też dynamiczne obciążenia od suwnic czy maszyn. Bez niego cała konstrukcja ryzykuje osiadanie, co prowadzi do pęknięć w płytach warstwowych i awarii. Grunt pod halą często bywa słaby, więc fundament dostosowuje obciążenia do nośności podłoża. W dużych obiektach przemysłowych stabilność fundamentu chroni przed wibracjami, zapewniając lata bezproblemowej eksploatacji.

Stalowa rama hali z płytą warstwową jest lekka, ale skupia obciążenia w punktach słupów i torów suwnicowych. Fundament rozkłada te siły równomiernie, zapobiegając lokalnym zapadnięciom. W obiektach z suwnicami o udźwigu powyżej 5 ton wymaga to wzmocnionego zbrojenia. Poprawny fundament minimalizuje naprężenia termiczne od zmian temperatury w płycie warstwowej.

Bezpieczeństwo pracowników i magazynowanych towarów zależy od fundamentu bardziej niż od estetyki obudowy. Normy budowlane nakazują obliczenia geotechniczne, by fundament sprostał sejsmice czy wiatrom. W halach rolniczych czy logistycznych fundament chroni przed wilgocią gruntu, która mogłaby korodować stal. To inwestycja, która płaci się przez dekady.

Zobacz także: Płyta Fundamentowa pod Garaż: Cena Robocizny 2026

Rodzaje fundamentów pod halę z płyty warstwowej

Pod hale z płytą warstwową stosuje się fundamenty dostosowane do gruntu i obciążeń, głównie płyty, ławy, stopy lub pale. Wybór zależy od badań geotechnicznych, które określają nośność podłoża. Dla hal bez suwnic wystarczą proste stopy, ale duże obiekty wymagają ław lub płyt. Pale wchodzą w grę na gruntach słabych, jak torfy.

Płyta fundamentowa rozkłada obciążenia na dużą powierzchnię, idealna pod hale o równomiernym rozstawie słupów. Ławy fundamentowe podłużne wspierają ramy stalowe wzdłuż osi hali. Stopy punktowe pod słupami sprawdzają się w lekkich konstrukcjach. Kombinacje tych typów pozwalają na optymalizację pod suwnice.

• Płyta: dla słabych gruntów i dużych hal z ruchem maszyn.
• Ławy: ekonomiczne pod podłużne obciążenia suwnicowe.
• Stopy: proste i tanie dla hal magazynowych bez ciężkich urządzeń.
• Pale: w gruntach organicznych, z kotwieniem stalowych słupów.

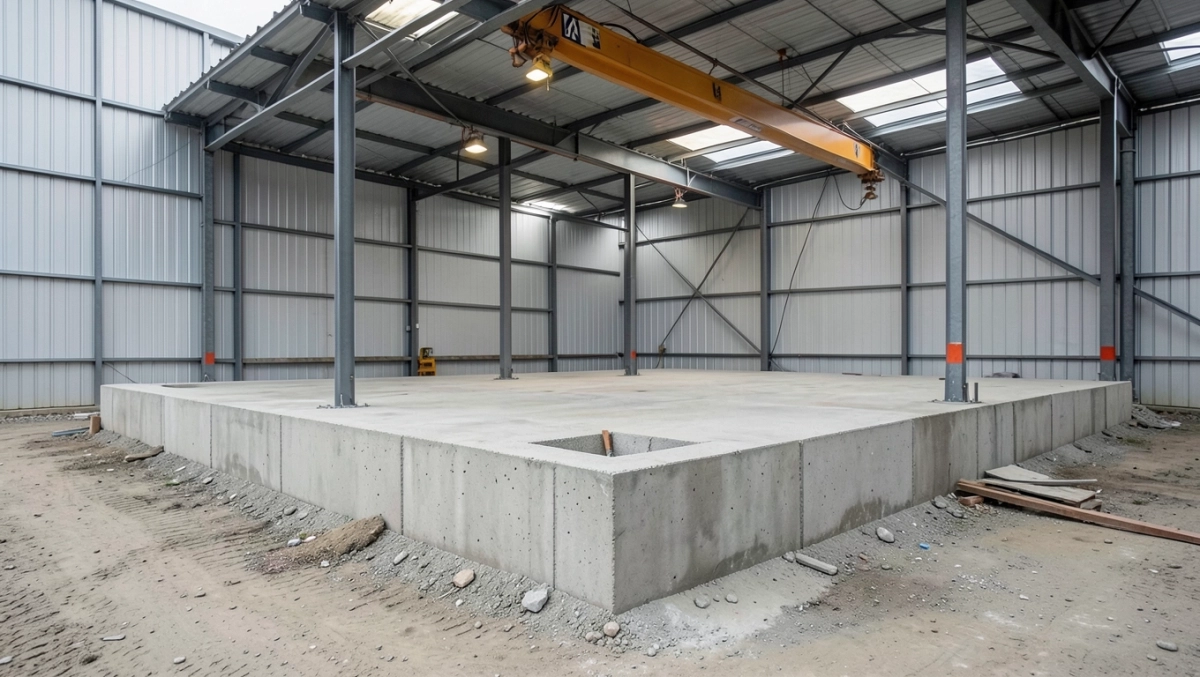

Płyta fundamentowa pod halę z płyty warstwowej

Płyta fundamentowa pod halę z płyty warstwowej to monolityczna warstwa betonu o grubości 20-40 cm, zbrojona siatką stalową. Rozkłada obciążenia z suwnic na całą powierzchnię, minimalizując różnicowe osiadania. Wymaga podkładu z chudego betonu i izolacji termicznej. Realizacja zaczyna się od wykopu i stabilizacji gruntu kruszywem.

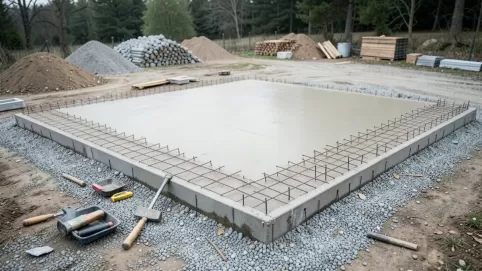

Zobacz także: Płyta Fundamentowa pod Garaż 35m² – Cena 2026

W halach powyżej 1000 m² płyta integruje się z posadzką przemysłową, oszczędzając na dodatkowych warstwach. Zbrojenie oblicza się na siły poziome od wiatru i suwnic. Izolacja przeciwwilgociowa z folii bitumicznej chroni przed podciąganiem wilgoci do płyty warstwowej. Czas wylewania to 1-2 dni dla hali 2000 m².

Proces wykonania obejmuje zagęszczenie gruntu, układanie izolacji, zbrojenie i betonowanie pompą. Dla suwnic dodaje się lokalne wzmocnienia pod torami. Płyta sprawdza się na gruntach gliniastych, gdzie stopy zawodzą. Koszt materiałów to głównie beton C20/25 i stal zbrojeniowa.

Zalety płyty fundamentowej

• Równomierne przeniesienie obciążeń.
• Podstawa pod posadzkę bez dodatkowych fundamentów.
• Odporność na wibracje suwnic.

Ławy i stopy fundamentowe pod halę z płyty warstwowej

Ławy fundamentowe to podłużne belki betonowe pod słupami i torami suwnicowymi, o szerokości 60-120 cm. Przenoszą obciążenia liniowe, idealne dla hal stalowych o rozstawie słupów 6-12 m. Stopy to kwadratowe bloki pod pojedynczymi słupami, oszczędne w betonie. Oba typy wymagają szalunków i zbrojenia prętami fi16-25.

Realizacja ław zaczyna się od wykopów o głębokości 1-1,5 m, z podsypką żwirową. Dla suwnic ławy wydłuża się pod torami, z kotwami na szyny. Stopy o boku 1-2 m stosuje się pod lekkie słupy bez maszyn. Betonowanie odbywa się etapami, by uniknąć rys.

W porównaniu do płyty, ławy i stopy są tańsze na mocnych gruntach piaszczystych. Ławy lepiej radzą sobie z siłami podłużnymi od hamowania suwnic. Stopy minimalizują prace ziemne. Oba typy potrzebują izolacji bocznej folią.

Dane geotechniczne decydują o głębokości: na glinach ławy schodzą niżej niż stopy. Zbrojenie ustala projektant na podstawie norm PN-EN 1997. W halach z płytą warstwową kotwy w stopach mocują słupy stalowe.

Projekt fundamentu pod halę z płyty warstwowej

Projekt fundamentu zaczyna się od sondowań geotechnicznych, badających nośność gruntu na głębokość 10-20 m. Inżynier geotechnik dostarcza dane o kategoriach gruntu i współczynnikach osiadania. Dla hal z suwnicami oblicza się obciążenia dynamiczne, mnożąc statyczne przez 1,5. Normy Eurokody wyznaczają minimalne wymiary.

Oprogramowanie jak Robot Structural Analysis modeluje interakcję fundament-grunt-stal. Projekt obejmuje rysunki zbrojenia, szczegóły kotew i izolacji. Dla dużych hal z suwnicami 10-tonowych projekt zakłada pale CFA o średnicy 40 cm. Czas na projekt to 4-6 tygodni.

Kroki projektu

• Badania geotechniczne z próbami obciążeniowymi.
• Obliczenia nośności i osiadania.
• Rysunki wykonawcze z tolerancjami.
• Uzgodnienia z inspektorem nadzoru.

Dane z badań pozwalają na wybór: słaby grunt faworyzuje płytę, mocny – stopy. Projekt uwzględnia posadowienie pod płytą warstwową na poziomie 0,5 m nad gruntem rodzimym.

Koszty fundamentu pod halę z płyty warstwowej

Koszty fundamentu pod halę z płyty warstwowej wynoszą 15-25% budżetu całej budowy, zależnie od gruntu i suwnic. Dla hali 1000 m² na dobrych gruntach to 150-250 tys. zł, w tym beton, zbrojenie i robocizna. Słabe gruntu podnoszą cenę o pale, dodając 30%. Beton C25/30 kosztuje 400-500 zł/m³, stal 5-7 tys. zł/t.

Ławy i stopy są tańsze o 20-30% od płyty na mocnych gruntach. Suwnice zwiększają koszt o wzmocnienia o 10-15%. Robocizna to 40% wydatków, z pracami ziemnymi 20-30 zł/m³ wykopu. Wzrost cen betonu o 10% rocznie wpływa na budżet.

Tabela porównawcza kosztów dla hali 2000 m²:

Dane rynkowe z 2024 pokazują, że analiza geotechniczna za 5-10 tys. zł oszczędza na błędach.

Błędy w fundamentach pod halę z płyty warstwowej

Najczęstszym błędem jest pominięcie pełnych badań geotechnicznych, co prowadzi do niedoszacowania osiadania pod suwnicami. Hala osiada nierówno, powodując pęknięcia w ramie stalowej i spadanie płyty warstwowej. Brak izolacji wilgociowej koroduje kotwy słupów. Zbyt cienkie zbrojenie pęka pod obciążeniami dynamicznymi.

Niewłaściwy wykop bez podsypki powoduje niestabilność ław, generując naprężenia w słupach. Betonowanie w deszczu obniża klasę betonu, skracając żywotność. Dla suwnic ignorowanie sił poziomowych kończy się przesunięciami torów. Koszty napraw to 5-10 razy początkowe oszczędności.

Błędy w projekcie, jak zły rozstaw kotew, uniemożliwiają montaż ramy. Niedoświadczeni wykonawcy pomijają zagęszczenie gruntu, co ujawnia się po roku. Dane z inspekcji pokazują, że 20% awarii hal zaczyna się od fundamentu. Regularne pomiary kontrolne zapobiegają eskalacji.

Najczęściej zadawane pytania o fundament pod halę z płyty warstwowej

• Jakie są typowe rodzaje fundamentów pod halę z płyty warstwowej?

  Pod hale stalowe z obudową z płyty warstwowej najczęściej stosuje się ławy fundamentowe, stopy lub pale. Wybór zależy od nośności gruntu, rozmiaru hali i obciążeń, np. suwnic. Ławy nadają się do stabilnych gruntów, stopy pod słupy nośne, a pale w przypadku słabych podłoży.

• Dlaczego fundament jest kluczowy dla hali z płyty warstwowej?

  Fundament przenosi obciążenia z konstrukcji stalowej i płyty warstwowej na grunt, zapewniając trwałość, funkcjonalność i bezpieczeństwo. Błędy, jak niedoszacowanie obciążeń, prowadzą do osiadania, pęknięć lub awarii hali, generując koszty napraw wielokrotnie wyższe niż początkowe oszczędności.

• Ile wynoszą koszty fundamentów pod halę z płyty warstwowej?

  Koszty stanowią 15-25% całkowitego budżetu hali i zależą od warunków gruntowych, rozmiaru obiektu oraz obciążeń. W 2024 r. ceny betonu i robocizny rosną o 10-15% rocznie, dlatego indywidualny projekt geotechniczny jest niezbędny dla optymalizacji wydatków.

• Jak uniknąć błędów przy budowie fundamentu pod halę?

  Przed projektem zleć analizę geotechniczną gruntu, zastosuj odpowiednie zbrojenie i izolację przeciwwilgociową. Dostosuj fundamenty do norm budowlanych i specyfiki hali, np. suwnic. Doświadczeni wykonawcy, budujący dziesiątki hal rocznie, minimalizują ryzyka dzięki praktycznej wiedzy.
