Gruntowy wymiennik ciepła pod płytą fundamentową działa naprawdę?
Gorące poddasze w sierpniu, zamarzające rury w styczniu i rachunek za ogrzewanie, który co roku wywołuje ten sam skurcz żołądka. Właściciele domów jednorodzinnych coraz częściej szukają sposobu, żeby jeden system zadbał jednocześnie o komfort termiczny, czyste powietrze i niższe koszty eksploatacji. Gruntowy wymiennik ciepła pod płytą fundamentową potrafi dostarczyć powietrze o temperaturze 16-18°C latem i 8-12°C zimą już na etapie poboru, zanim w ogóle trafi do rekuperatora. W badaniach Państwowego Zakładu Higieny wykazano redukcję zarodników grzybów pleśniowych sięgającą 86% oraz spadek stężenia pyłków o ponad 70% po przejściu powietrza przez warstwę gruntu. Efekt jest mierzalny, a przy tym w pełni pasywny: nie wymaga prądu, sprężarek ani skomplikowanej obsługi.
- Zimą i latem: realne korzyści z wymiennika pod płytą fundamentową
- Jak dokładnie działa gruntowy wymiennik ciepła pod płytą fundamentową
- Głębokość montażu i lokalizacja wymiennika względem płyty fundamentowej
- GWC pod płytą czy obok domu: kiedy który wariant wybrać
- Dobór wielkości wymiennika do powierzchni domu
- Kiedy gruntowy wymiennik pod płytą nie ma sensu
- Wymiennik gruntowy a rekuperacja, klimatyzacja i pompa ciepła
- Eksploatacja i konserwacja systemu
- Warianty systemowe dla różnych potrzeb
- Najczęściej zadawane pytania inwestorów
- Aspekt zdrowotny: alergicy, astmatycy i małe dzieci
- Normy, przepisy i standardy techniczne
- Dlaczego gruntowy wymiennik ciepła pod płytą fundamentową to opłacalna inwestycja
Zimą i latem: realne korzyści z wymiennika pod płytą fundamentową
Wymiennik gruntowy wykorzystuje stabilność termiczną gruntu na głębokości 1,5-2,5 m, gdzie roczna amplituda temperatur nie przekracza kilku stopni. Zimą czerpnia zasysa mróz, a po przejściu przez żwir, glinę i rury powietrze wraca do budynku już odtajane. Rekuperator nie musi pokonywać różnicy minus piętnastu stopni, bo dostaje powietrze zbliżone do temperatury piwnicy.
Efekt finansowy pojawia się szybko: mniejsze obciążenie nagrzewnicy wentylacyjnej oznacza krótszą pracę sprężarki pompy ciepła. W domu o powierzchni 150 m² z wentylacją mechaniczną 350 m³/h, sezonowy koszt dogrzewania powietrza wentylacyjnego spada zwykle o 30-45%.
Latem sytuacja wygląda jeszcze korzystniej. Powietrze zewnętrzne potrafi osiągać 32°C, a po przejściu przez grunt trafia do rekuperatora w okolicach 16-18°C. Dalsze chłodzenie następuje w wymienniku przeciwprądowym, więc do sypialni trafia powietrze chłodniejsze niż z nocnego nawiewu okiennego.
Aspekt zdrowotny działa tuż obok termicznego. Grunt pełni funkcję filtra biologicznego: zarodniki pleśni, pyłki roślin, bakterie i część aerozoli zostaje zatrzymana w warstwie żwiru i gleby. W domach, w których mieszkają alergicy i astmatycy, przejście na wentylację przez GWC obniża liczbę zaostrzeń w sezonie pylenia.
Wilgotność też sięga optimum. Zbyt suche powietrze zimowe to plaga polskich domów, a GWC podnosi jego wilgotność względną o 15-20 punktów procentowych. Śluzówki przestają wysychać, drewno nie pęka, a kurz nie unosi się tak chętnie.
Praktyczny test: włącz czerpnię przez GWC przy minus dziesięciu na zewnątrz i zmierz temperaturę powietrza za filtrem. Wartość w okolicach 4-7°C potwierdza prawidłowe działanie systemu.
Jak dokładnie działa gruntowy wymiennik ciepła pod płytą fundamentową
Schemat jest zaskakująco prosty. Czerpnia ścienna lub nasadowa pobiera powietrze z wysokości co najmniej 2,5 m, żeby ominąć strefę spalin i kurzu z ulicy. Stąd kanał wentylacyjny prowadzi do skrzynki rozdzielczej umieszczonej w obrębie fundamentów lub tuż przy ich krawędzi.

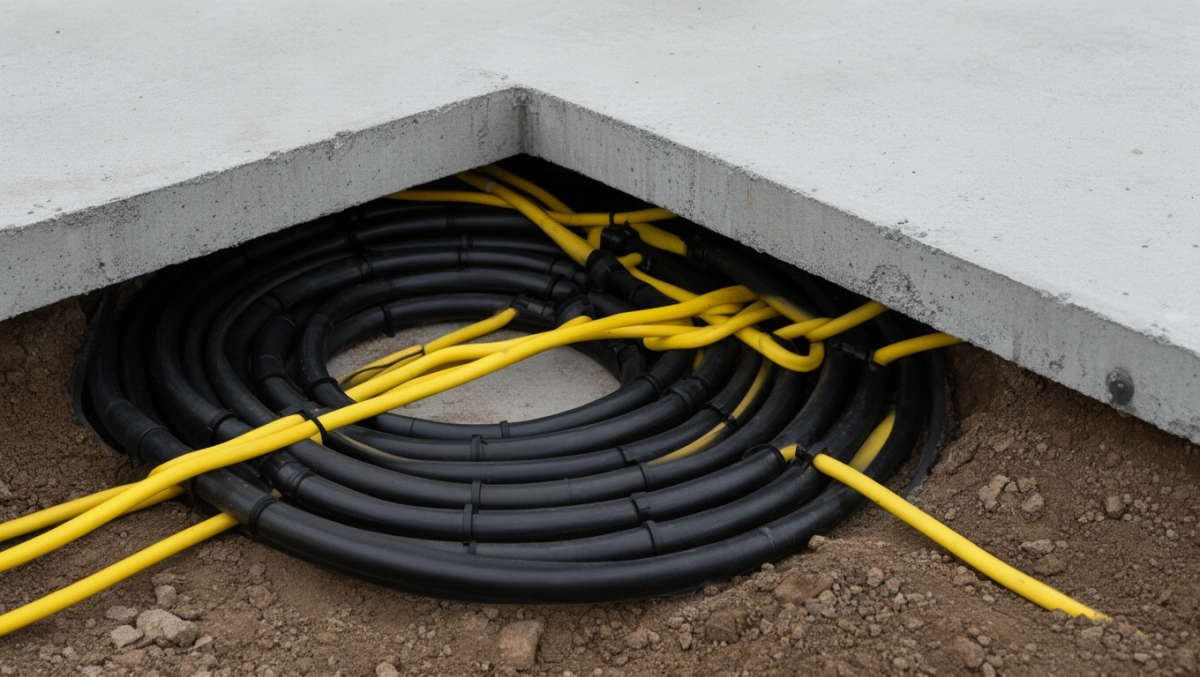

Pod płytą fundamentową (lub w jej bezpośrednim sąsiedztwie) znajduje się właściwy wymiennik: układ rur PE o średnicy DN 160-250 mm albo moduł płytowy z polipropylenu. Powietrze przepływa przez nie z prędkością 1,5-2,5 m/s, oddając ciepło do gruntu latem i pobierając je zimą.
Promiennik ciepła w gruncie opiera się na trzech mechanizmach: przewodzeniu przez fazę stałą, konwekcji w wilgotnej glebie i promieniowaniu w porach. Im większa powierzchnia kontaktu, tym efektywniejsza wymiana. Dlatego wymienniki płytowe zyskały przewagę nad tradycyjnymi rurami: przy identycznej kubaturze zapewniają 2,5-3 razy większą powierzchnię styku.
Za wymiennikiem powietrze trafia do rekuperatora, gdzie następuje odzysk ciepła między strumieniem zużytym a świeżym. Sprawność odzysku waha się od 75% do 95% w zależności od klasy urządzenia. GWC jest więc zawsze pierwszym, pasywnym stopniem wstępnego kondycjonowania.
Wentylator rekuperatora wywiera podciśnienie w układzie, dzięki czemu powietrze samo przepływa przez cały tor. Brak dodatkowych sprężarek, brak dodatkowego prądu. Jedyny koszt energetyczny to standardowy pobór wentylatora, który i tak musiałby pracować.
Głębokość montażu i lokalizacja wymiennika względem płyty fundamentowej
Głębokość 1,5-2,5 m wynika z fizyki gruntu. Poniżej 1,5 m dobowe wahania temperatur są już niewielkie, a od 2 m w dół zanikają niemal całkowicie. W praktyce najczęściej wybiera się przedział 1,8-2,2 m: wystarczająco głęboko, by uzyskać stabilność termiczną, a zarazem oszczędnie pod względem wykopu.
Umieszczenie bezpośrednio pod płytą fundamentową ma trzy istotne zalety. Po pierwsze, grunt pod budynkiem jest najcieplejszy zimą i najchłodniejszy latem, bo chroni go strop, podłoga i izolacja obwodowa. Po drugie, nie tracimy powierzchni działki. Po trzecie, izolacja przeciwwilgociowa płyty pełni jednocześnie funkcję osłony dla modułów GWC.
Wariant z lokalizacją obok budynku sprawdza się przy istniejących domach, gdzie nie ma już możliwości ingerencji w płytę. Wymiennik prowadzony pod trawnikiem, podjazdem lub tarasem działa niemal identycznie, choć wymaga dodatkowego odcinka kanału i większej długości wykopu.
Kluczowe jest zachowanie odległości minimum 1,5 m od ścian fundamentowych i 2 m od instalacji wodno-kanalizacyjnych. Zbyt bliskie sąsiedztwo kanalizacji mogłoby zasysać nieprzyjemne zapachy, a w skrajnych przypadkach aerozole.
GWC pod płytą czy obok domu: kiedy który wariant wybrać
| Kryterium | Wymiennik pod płytą fundamentową | Wymiennik obok budynku |
|---|---|---|
| Etap inwestycji | Nowy dom, przed wylaniem płyty | Istniejący dom, modernizacja |
| Wpływ na działkę | Brak ingerencji w ogród | Konieczność wykopu na trawniku lub podjeździe |
| Długość kanałów | Krótsza (3-8 m) | Dłuższa (8-20 m) |
| Stabilność termiczna | Najwyższa (osłonięty grunt) | Nieco niższa |
| Koszt montażu | Niższy przy nowej budowie | Wyższy (odkopy, przywracanie nawierzchni) |
| Ryzyko kolizji z instalacjami | Minimalny | Wymaga mapy uzbrojenia terenu |
Nowa inwestycja niemal zawsze premiuje rozwiązanie pod pytą. Można wówczas zaplanować czerpnię, rozdzielacz i kanały już na etapie projektu fundamentów. Wszystkie warstwy izolacji termicznej i przeciwwilgociowej układa się w spójny pakiet.
Modernizacja istniejącego domu zwykle wymusza wariant zewnętrzny, choć zdarzają się wyjątki: przy okazji wymiany podłogi na gruncie można wprowadzić moduły płytowe bezpośrednio pod nową posadzkę. To rozwiązanie rzadkie, ale wykonalne w domach z niskim podpiwniczeniem.
Dobór wielkości wymiennika do powierzchni domu
| Powierzchnia użytkowa | Zalecana długość modułu | Przepływ powietrza | Szacunkowy koszt (PLN brutto) |
|---|---|---|---|
| do 120 m² | 12-18 m | 180-250 m³/h | 14 000-19 000 |
| 120-200 m² | 18-28 m | 250-350 m³/h | 19 000-27 000 |
| 200-300 m² | 28-40 m | 350-500 m³/h | 27 000-38 000 |
| 300+ m² | układ wielomodułowy | 500+ m³/h | od 38 000 |
Dobór opiera się na trzech parametrach: kubaturze budynku, intensywności wentylacji i liczbie mieszkańców. Dom 150 m² z czteroosobową rodziną i wentylacją 0,5-0,7 h⁻¹ wymaga modułu o powierzchni wymiany co najmniej 24-30 m².
Zbyt mały wymiennik nie schłodzi powietrza w lipcu i nie ogrzeje go w styczniu. Zbyt duży podnosi koszt inwestycji bez proporcjonalnego efektu, bo i tak ograniczeniem jest wydajność rekuperatora. Optimum leży w środku zakresu podanego w tabeli.
Kiedy gruntowy wymiennik pod płytą nie ma sensu
Wysoki poziom wód gruntowych stanowi pierwsze przeciwwskazanie. Rury i moduły płytowe nie mogą pracować w strefie zalania, bo po pierwsze znacząco spada sprawność wymiany ciepła w wodzie stojącej, po drugie rosną ryzyka sanitarne. Jeśli woda gruntowa sięga powyżej 1 m pod poziomem płyty, lepiej rozważyć inną technologię.
Skała lite w strefie wykopu to drugie ograniczenie. Wymiennik wymaga co najmniej 60 cm warstwy gruntu niespoistego nad i pod sobą, żeby oddawanie ciepła zachodziło efektywnie. Wiercenie w skale piasek nie wchodzi w grę przy domu jednorodzinnym.
Brak miejsca na czerpnię i wyrzutnię dyskwalifikuje projekt. Minimalna odległość między nimi wynosi 8-10 m, w przeciwnym razie zużyte powietrze wraca do budynku. Działki w zabudowie szeregowej czasem nie pozwalają spełnić tego warunku.
GWC nie zastępuje wentylacji mechanicznej z odzyskiem ciepła. Bez rekuperatora zyski termiczne zostaną zmarnowane, bo ogrzane lub schłodzone powietrze ucieknie przez komin wentylacyjny. Prawdziwa oszczędność pojawia się dopiero w duecie z odzyskiem ciepła.
Wymiennik gruntowy a rekuperacja, klimatyzacja i pompa ciepła
| Rozwiązanie | Koszt inwestycji (PLN) | Koszt roczny eksploatacji | Efekt ekologiczny | Okres zwrotu |
|---|---|---|---|---|
| Rekuperator bez GWC | 12 000-22 000 | 500-900 | Średni | 6-9 lat |
| Klimatyzacja split | 8 000-15 000 | 1 200-2 500 | Niski (prąd) | - |
| Pompa ciepła powietrze-woda | 45 000-75 000 | 3 500-6 000 | Wysoki | 12-18 lat |
| GWC + rekuperator | 26 000-41 000 | 300-700 | Bardzo wysoki | 4-7 lat |
GWC w duecie z rekuperatorem zwraca się szybciej niż którakolwiek alternatywa. Nie generuje kosztów bieżących poza standardową konserwacją filtrów, a jednocześnie odciąża nagrzewnicę i chłodnicę rekuperatora. Efekt klimatyzacyjny pojawia się latem niemal bez dodatkowych wydatków.
Pompa ciepła powietrze-woda z GWC działa jeszcze wydajniej: temperatura na parowniku rośnie o kilka stopni, współczynnik SCOP skacze z 3,2 do 4,0. Roczna oszczędność na prądzie sięga wtedy 1 200-1 800 PLN w domu 150 m².
Eksploatacja i konserwacja systemu
Filtr czerpni wymaga wymiany co 3-4 miesiące w sezonie użytkowania. To jedyna czynność wykonywana regularnie przez właściciela. Filtr klasy G4 zatrzymuje liście, owady i grubszy pył; filtr F7 dodatkowo wyłapuje pyłki PM10.
Przegląd roczny obejmuje kontrolę szczelności kanałów, czyszczenie rekuperatora i sprawdzenie wydajności wentylatorów. Wykwalifikowany serwisant wykonuje to w ciągu 1,5-2 godzin. Koszt usługi waha się od 250 do 450 PLN.
Moduły płytowe pod płytą nie wymagają żadnej obsługi. Brak ruchomych elementów, brak eksploatacyjnych materiałów eksploatacyjnych, brak ryzyka zamarzania. Jedynym zagrożeniem jest z czasem osiadanie gruntu nad modułami, dlatego ważne jest prawidłowe zagęszczenie podsypki.
Checklista przed montażem
- Projekt instalacji wentylacyjnej uwzględniający GWC od pierwszego szkicu
- Mapa uzbrojenia terenu działki
- Decyzja o umiejscowieniu: pod płytą czy obok budynku
- Badanie geotechniczne gruntu i poziomu wód gruntowych
- Dobór modułu do kubatury i intensywności wentylacji
- Projekt czerpni i wyrzutni z zachowaniem odległości minimum 8 m
- Harmonogram montażu zsynchronizowany z robotami fundamentowymi
- Izolacja przeciwwilgociowa płyty ułożona przed posadowieniem modułów
- Pomiar wydajności po uruchomieniu systemu
- Dokumentacja powykonawcza z mapą inwentaryzacyjną
Warianty systemowe dla różnych potrzeb
Comfort: GWC plus rekuperator
Podstawowy układ dla nowego domu energooszczędnego. Schładza powietrze latem, ogrzewa zimą, odzyskuje ciepło przez cały rok. Sprawdza się w budynkach o zapotrzebowaniu na ciepło poniżej 70 kWh/m² rocznie.
Comfort Plus: z osuszaczem adsorpcyjnym
Rozszerzenie dla domów z piwnicą, basenem lub sauną. Osuszacz usuwa nadmiar wilgoci, zanim powietrze trafi do pomieszczeń. Świetne rozwiązanie w strefach podmokłych i przy intensywnej wentylacji łazienek.
Stop Smog: z filtrem antysmogowym klasy F9
Wariant dla aglomeracji miejskich i okolic dróg szybkiego ruchu. Filtr węglowy i HEPA wychwytują PM2,5, PM10, tlenki azotu i lotne związki organiczne. W domach przy ruchliwych ulicach stężenie PM10 spada poniżej 10 µg/m³.
Complex: GWC, rekuperator i pompa ciepła do c.w.u.
Pełny pakiet dla domu pasywnego. Pompa ciepła pobiera ciepło z wyrzutni GWC (zużyte powietrze ma 18-20°C), więc SCOP rośnie powyżej 4,5. Koszt podgrzania wody użytkowej spada do 350-500 PLN rocznie dla czteroosobowej rodziny.
Najczęściej zadawane pytania inwestorów
Czy montaż pod płytą fundamentową osłabia samą płytę? Nie, jeśli moduły są ułożone w warstwie podsypki żwirowej poniżej poziomu izolacji termicznej. Płyta spoczywa na standardowej podsypce, a moduły zajmują przestrzeń poniżej lub obok. Żadne obciążenia nie przenoszą się na elementy GWC.
Jaka jest żywotność takiej instalacji? Moduły polipropylenowe zachowują właściwości przez minimum 25 lat. Rekuperator wymaga wymiany po 15-20 latach. Filtry to element eksploatacyjny wymieniany kilka razy w roku.
Czy GWC sprawdza się w domu z pompą ciepła typu powietrze-woda? Tak, i to wyjątkowo dobrze. Powietrze pobierane przez pompę jest już wstępnie ogrzane przez grunt, więc sprężarka pracuje krócej i pobiera mniej prądu. W praktyce współczynnik SCOP rośnie o 0,6-1,0 punktu.
Jak głęboko sięga instalacja? Moduły płytowe umieszcza się 1,5-2,2 m pod poziomem terenu, poniżej strefy przemarzania. W praktyce oznacza to wykop do 2,5 m głębokości przy krawędzi fundamentów.
Czy potrzebuję pozwolenia na montaż? Sam montaż pod płytą fundamentową nie wymaga odrębnego pozwolenia, ale powinien być częścią projektu budowlanego. W przypadku modernizacji konieczne bywa zgłoszenie robót budowlanych.
Aspekt zdrowotny: alergicy, astmatycy i małe dzieci
Domy z wentylacją przez GWC notują wyraźnie niższe stężenia alergenów wziewnych. Grunt działa jak filtr biologiczny: zarodniki pleśni pozostają w warstwie żwiru i gleby, pyłki roślin tracą zdolność alergizującą po kilku godzinach w wilgotnym środowisku. Badania PZH potwierdzają redukcję zarodników na poziomie 86%.
Dzieci rosnące w domach z GWC rzadziej chorują na infekcje górnych dróg oddechowych w pierwszych latach życia. Przyczyną jest stabilna wilgotność powietrza (40-55%) i brak cyrkulacji surowego powietrza z ulicy. Efekt potwierdzają obserwacje pediatrów z ośrodków miejskich w Polsce.
Astmatycy zgłaszają zmniejszenie liczby zaostrzeń w sezonie grzewczym, gdy powietrze jest najsuchsze. GWC podnosi wilgotność do poziomu komfortowego, więc śluzówki oskrzeli nie wysychają i nie reagują skurczem na chłodne podmuchi.
Normy, przepisy i standardy techniczne
Projektowanie instalacji wentylacyjnych z GWC reguluje norma PN-EN 16798-3 obejmująca parametry komfortu i efektywności energetycznej budynków. Wymienniki gruntowe powinny spełniać wymagania normy PN-EN 13779 dotyczącej jakości powietrza wewnętrznego.
Klasa szczelności kanałów wentylacyjnych powinna wynosić co najmniej B wg PN-EN 12237, a w budynkach pasywnych klasy A. Izolacja termiczna kanałów przechodzących przez nieogrzewane strefy musi spełniać wymogi Warunków Technicznych 2022 (WT 2022) dla przegród budowlanych.
Głębokość posadowienia poniżej strefy przemarzania reguluje norma PN-81/B-03020 (aktualizacja z 2020 r.). Dla większości regionów Polski strefa przemarzania sięga 1,0-1,4 m, co oznacza konieczność umieszczenia GWC minimum 1,5 m pod powierzchnią terenu.
Dlaczego gruntowy wymiennik ciepła pod płytą fundamentową to opłacalna inwestycja
Trzy powody przesądzają o wyborze. Po pierwsze: stabilne, pasywne wsparcie wentylacji przez cały rok, bez dodatkowych kosztów prądu. Po drugie: wymierna poprawa zdrowia domowników dzięki redukcji alergenów i stabilizacji wilgotności. Po trzecie: krótszy okres zwrotu niż w przypadku klimatyzacji czy pompy ciepła działającej samodzielnie.
Dom 150 m² z czteroosobową rodziną odzyskuje koszt inwestycji w 4-7 lat przy obecnym poziomie cen energii. Po tym okresie GWC pracuje praktycznie za darmo przez kolejne dwie dekady. Rachunek za ogrzewanie spada w takim budynku o 30-45%, a rachunek za klimatyzację spada do zera.
Zamów bezpłatną kalkulację doboru wymiennika do parametrów swojego domu. Wystarczą trzy dane: powierzchnia użytkowa, liczba mieszkańców i planowany typ wentylacji. Otrzymasz rekomendowaną długość modułu, szacowany koszt montażu i przewidywany okres zwrotu inwestycji.
Źródła danych i norm: Państwowy Zakład Higieny (pzh.gov.pl), normy PN-EN 16798-3, PN-EN 13779, PN-EN 12237, PN-81/B-03020, Warunki Techniczne 2022 (isap.sejm.gov.pl), dane producentów systemów wentylacyjnych dostępne w raportach technicznych Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (pzits.pl).
