Ile zbrojenia na m2 płyty fundamentowej? kg stali, przykład

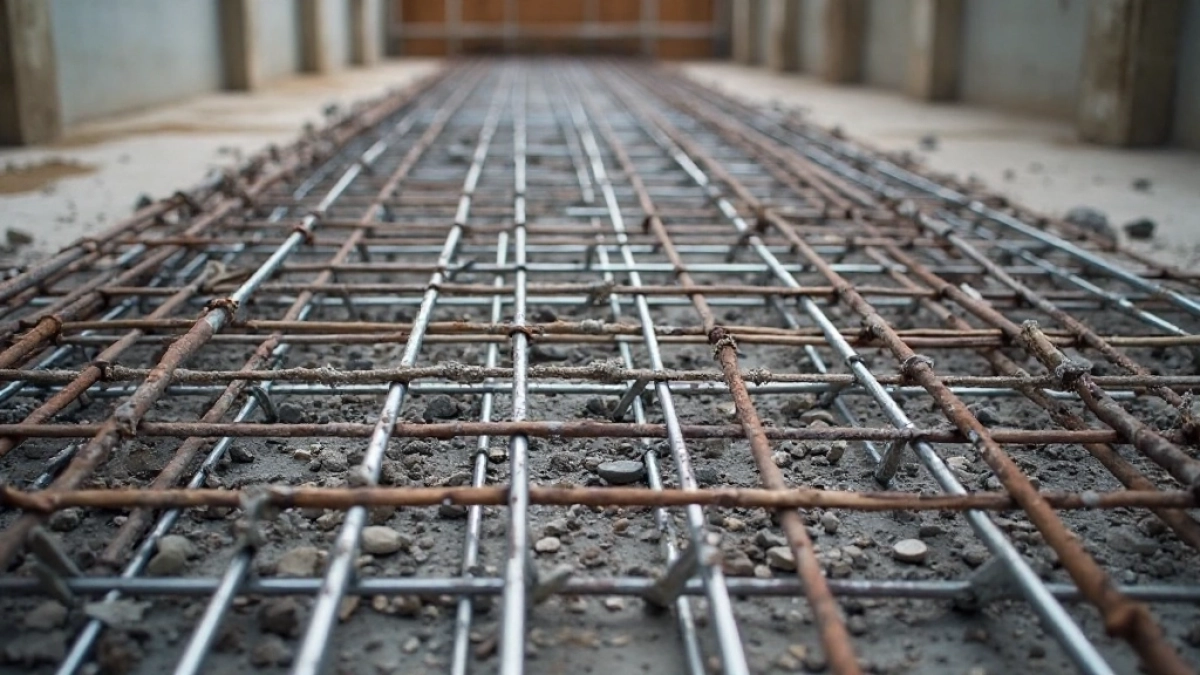

Jedna siatka z prętów Ø12 mm ułożonych co 15 cm w obu kierunkach waży 11,84 kg na 1 m² płyty fundamentowej, a dla typowej płyty pod dom jednorodzinny poradniki podają zużycie stali rzędu 8-12 kg/m². Gdy projekt przewiduje dwie siatki, dolną z prętów Ø12 i górną z prętów Ø10, z masy prętów wychodzi ok. 14-18 kg stali na m² przed doliczeniem zakładów. Dla płyty 100 m² oznacza to od ok. 1,25 t stali przy jednej siatce do ok. 1,9 t przy dwóch. Te wartości służą do wstępnego zamówienia i kosztorysu, a wiążącą ilość zbrojenia podaje projekt konstrukcyjny.

• Ile zbrojenia na m2 płyty fundamentowej potrzeba w domu jednorodzinnym?
• Ile waży pręt zbrojeniowy fi 12 i inne średnice?
• Jak obliczyć ilość stali zbrojeniowej na płytę fundamentową?
• Ile stali na płytę fundamentową 100 m²?
• Jakie pręty i jaki rozstaw stosuje się w płycie fundamentowej?
• Od czego zależy ilość zbrojenia płyty fundamentowej?
• Najczęstsze błędy przy liczeniu zbrojenia płyty fundamentowej
• Co doliczyć przy zamawianiu stali na płytę fundamentową?

Ile zbrojenia na m2 płyty fundamentowej potrzeba w domu jednorodzinnym?

Typowa płyta fundamentowa pod dom jednorodzinny potrzebuje ok. 8-12 kg stali zbrojeniowej na 1 m² przy jednej siatce i ok. 14-18 kg/m² przy dwóch siatkach, bez zakładów. O wyniku decydują liczba siatek, średnica prętów i ich rozstaw.

Hurtownia stali w poradniku o obliczaniu ilości stali na fundamenty przyjmuje jako standard zbrojenie płyty siatką z prętów Ø12 mm z oczkiem 15 cm i podaje masę takiej siatki: 11,84 kg na 1 m². Poradnik Grunt to Fundament o zbrojeniu płyty fundamentowej dla płyty gładkiej (ciepłej) grubości 15-20 cm opisuje zbrojenie dolne z prętów Ø12 co 15-20 cm, zbrojenie górne z prętów Ø10 co 20-25 cm i zużycie stali 8-12 kg/m².

Przeliczenie masy prętów pokazuje, że te liczby opisują różne układy. Sama dolna siatka Ø12 co 15-20 cm waży ok. 8,9-11,8 kg/m², więc mieści się we wskaźniku 8-12 kg/m². Po dodaniu pełnej górnej siatki Ø10 co 20-25 cm wynik rośnie do ok. 14-18 kg/m². Przed zamówieniem stali sprawdź więc w projekcie, ile siatek przewidział konstruktor.

Wartości inne niż 11,84 kg/m² to przeliczenie: 2 kierunki × (100 cm / rozstaw w cm) × masa 1 m pręta. Nie obejmują zakładów, docinek ani dodatkowych wzmocnień.

Ile waży pręt zbrojeniowy fi 12 i inne średnice?

Pręt żebrowany Ø12 mm waży 0,89 kg na metr bieżący i to jest podstawowa liczba do obliczeń zbrojenia płyty fundamentowej. Tę masę podaje ta sama hurtownia, która wyznaczyła 11,84 kg/m² dla siatki Ø12 co 15 cm.

Masa pręta rośnie z kwadratem średnicy, bo zależy od pola przekroju. Pozostałe wartości w tabeli przeliczono proporcjonalnie od 0,89 kg/m dla Ø12 i zaokrąglono, więc do zamówienia użyj tabeli mas z dokumentacji dostawcy stali.

Jak obliczyć ilość stali zbrojeniowej na płytę fundamentową?

Ilość stali na płytę fundamentową liczysz z długości prętów: dla każdej siatki i każdego kierunku dzielisz bok płyty przez rozstaw, mnożysz liczbę prętów przez ich długość i masę 1 metra, a na końcu doliczasz zapas na zakłady. Na 1 m² jednej siatki wzór skraca się do: 2 × (100 / rozstaw w cm) × masa 1 m pręta.

1. Zmierz płytę: długość i szerokość w metrach oraz pole w m².
2. Odczytaj z projektu konstrukcyjnego średnicę prętów, rozstaw i liczbę siatek (dolna, górna).
3. Policz pręty w każdym kierunku: długość boku w cm podzielona przez rozstaw w cm.
4. Pomnóż liczbę prętów przez ich długość, a sumę metrów przez masę 1 m pręta.
5. Powtórz obliczenie dla każdej siatki, jeśli mają różne średnice lub rozstawy.
6. Dolicz zakłady i docinki: zakład to zwykle 40-50 średnic pręta, nie mniej niż 50 cm, a w praktyce dolicza się ok. 5% zapasu.
7. Dodaj osobno pręty wzmocnień, pogrubień krawędzi i żeber, jeśli są w projekcie.

Przykład obliczenia dla płyty 10 × 12 m

Płyta 10 × 12 m ma 120 m². Dolna siatka Ø12 co 15 cm: w jednym kierunku 1000 cm / 15 cm daje ok. 67 prętów po 12 m, czyli 804 m, a w drugim 1200 cm / 15 cm daje 80 prętów po 10 m, czyli 800 m. Razem 1604 m × 0,89 kg/m to ok. 1428 kg, czyli ok. 11,9 kg/m², praktycznie tyle, ile podaje hurtownia dla tej siatki. Z 5% zapasem wychodzi ok. 1,5 t, co pokrywa się z wartością hurtowni dla 120 m².

Jeśli projekt dodaje górną siatkę Ø10 co 20 cm, potrzeba 50 prętów po 12 m i 60 prętów po 10 m, czyli 1200 m × ok. 0,62 kg/m, co daje ok. 740 kg. Obie siatki ważą wtedy ok. 2170 kg, a z 5% zapasem ok. 2280 kg, czyli ok. 19 kg stali na m² płyty. Ten sam wzór z danymi z własnego projektu przeliczysz w kalkulatorze zbrojenia płyty pod tekstem.

Zakład Ø12 przy 40-50 średnicach to 48-60 cm na każde łączenie prętów, dlatego liczba zakładów zależy od długości prętów dostarczanych na budowę. Twórcy kalkulatora płyty fundamentowej KalkulatorXXL zastrzegają, że wymiary i zbrojenie muszą pochodzić z zatwierdzonego projektu, a nie z wyniku kalkulatora. To samo dotyczy każdego przeliczenia z tego artykułu.

Ile stali na płytę fundamentową 100 m²?

Na płytę fundamentową 100 m² z jedną siatką Ø12 co 15 cm potrzeba ok. 1250 kg stali, czyli 1,25 t. Przy dwóch siatkach, dolnej Ø12 i górnej Ø10, z przeliczenia wychodzi ok. 1,5-1,9 t razem z 5% zapasem.

Hurtownia podaje ilości dla płyty z siatką Ø12 co 15 cm i dla ław fundamentowych w odniesieniu do powierzchni zabudowy. Kolumnę z dwiema siatkami wyliczono z zakresu 14-18 kg/m² powiększonego o 5% zapasu.

Te same wskaźniki działają dla małych płyt. Płyta 35 m² z jedną siatką Ø12 co 15 cm to ok. 435 kg stali z 5% zapasem. Koszt samej stali policzysz, mnożąc masę przez cenę za tonę z aktualnej oferty hurtowni, a pełny koszt robót opisujemy w artykule ile kosztuje wykonanie płyty fundamentowej.

Czym różni się zbrojenie płyty fundamentowej od zbrojenia ław?

Płyta fundamentowa zużywa kilka razy więcej stali niż ławy, bo jest zbrojona na całej powierzchni, a ława tylko wzdłuż ścian. Ławy wykonuje się najczęściej z 4 prętów Ø12 spiętych strzemionami Ø6 co 30 cm, co daje ok. 3,6 kg prętów głównych na metr ławy, a jedno strzemię 40 × 30 cm waży ok. 0,2 kg. Dla domu o powierzchni zabudowy 100 m² to ok. 270 kg stali na ławy wobec 1250 kg na płytę z jedną siatką.

Jakie pręty i jaki rozstaw stosuje się w płycie fundamentowej?

Do zbrojenia płyty fundamentowej stosuje się pręty żebrowane ze stali klasy A-IIIN (B500SP lub B500B) o średnicy zwykle 10-16 mm, w rozstawie zwykle 15-30 cm. Pręty układa się w dwóch warstwach i w dwóch prostopadłych kierunkach.

Według poradnika BudujemyDom o prętach i układzie zbrojenia płyty dolna warstwa przejmuje siły rozciągające od spodu płyty, a górna naprężenia od strony obciążeń. W newralgicznych miejscach, np. przy słupach i ścianach nośnych, projekt może przewidzieć dodatkowe pręty o większej średnicy.

• Pręty żebrowane Ø8-Ø16: główne zbrojenie płyty, liczone z rozstawu w projekcie.
• Siatki zgrzewane z prętów Ø4-Ø6 z oczkiem 150 × 150 mm lub 100 × 100 mm, w arkuszach 2 × 5 m lub 3 × 6 m: lżejsze płyty i posadzki, szybszy montaż i równe rozstawy.
• Otulina betonowa: minimum 3-5 cm, chroni stal przed korozją i zapewnia przyczepność do betonu.
• Stal gładka A-0: strzemiona i pręty montażowe, w płytach rzadko używana.

Czy w płycie fundamentowej stosuje się strzemiona?

W płaskiej płycie dolną i górną siatkę rozdziela się dystansami, czyli podkładkami betonowymi lub plastikowymi, tak by pręty były całkowicie otoczone betonem. Strzemiona Ø6 co 30 cm to typowy element zbrojenia ław. W płycie fundamentowej liczy się je tylko wtedy, gdy projekt przewiduje je np. w żebrach lub pogrubieniach, i wtedy według rysunku zbrojenia.

Od czego zależy ilość zbrojenia płyty fundamentowej?

Ilość zbrojenia płyty fundamentowej zależy od obciążeń budynku, warunków gruntowych, grubości płyty i układu ścian nośnych, dlatego nie istnieje jedna uniwersalna wartość kg/m². Ogólne wskaźniki dotyczą prostych domów parterowych lub z poddaszem na zwykłym gruncie.

Opis kalkulatora zbrojenia budowlanego Stal na budowę wskazuje typ konstrukcji (ławy wymagają mniej stali niż płyta) oraz obciążenia: ciężką dachówkę, dodatkową kondygnację i duże rozpiętości. Artykuł Coolship o zbrojeniu fundamentów dodaje lokalizację, wysokość budynku, spadek i rozpiętość dachu, parametry gruntu oraz ryzyko szkód górniczych.

• Liczba siatek: jedna albo dwie, co niemal podwaja masę stali na m².
• Grubość płyty: wpływa na układ warstw i wymaganą otulinę; sposób doboru grubości opisujemy w tekście jak obliczyć grubość płyty fundamentowej.
• Grunt: słabe grunty i tereny szkód górniczych zwykle wymagają intensywniejszego zbrojenia.
• Otwory, ściany nośne i krawędzie: dodatkowe pręty i pogrubienia ponad siatkę podstawową.

Jak przeliczyć wskaźnik zbrojenia z kg/m³ na kg/m²?

Wskaźnik w kg/m³ betonu pomnóż przez grubość płyty w metrach, a dostaniesz kg stali na m² płyty. Płyta 20 cm z jedną siatką Ø12 co 15 cm (11,84 kg/m²) ma wskaźnik ok. 59 kg/m³, a z dwiema siatkami o masie 18 kg/m² ok. 90 kg/m³. Wskaźniki w kg/m³ podawane dla ław czy stóp nie przenoszą się wprost na płytę, bo ich geometria jest inna.

Najczęstsze błędy przy liczeniu zbrojenia płyty fundamentowej

Najczęstszy błąd to przyjęcie ogólnego wskaźnika kg/m² bez sprawdzenia, ile siatek i jakie średnice ma projekt. Kolejne błędy dotyczą zakładów, wzmocnień i jednostek.

• Liczenie jednej siatki, gdy projekt ma dolną i górną: niedoszacowanie o ok. 40-50% masy.
• Liczenie siatki tylko w jednym kierunku: siatka ma pręty w dwóch prostopadłych kierunkach, wynik wychodzi o połowę za niski.
• Pominięcie zakładów 40-50 średnic i zapasu ok. 5% na docinki.
• Mylenie wskaźnika kg/m³ z kg/m² bez przeliczenia przez grubość płyty.
• Pominięcie wzmocnień przy otworach, ścianach i krawędziach; detale takie jak naroża rozrysowuje projekt, opisujemy je w tekście o zbrojeniu naroży płyty fundamentowej.
• Doliczanie strzemion jak w ławach do całej płyty, choć projekt ich tam nie przewiduje.
• Zbyt rzadkie dystanse pod dolną siatką: pręty opadają pod ciężarem betonu i ekipy, a otulina przestaje mieć wymaganą grubość.

Zbyt mało stali lub stal ułożona niezgodnie z projektem grozi zarysowaniem płyty i uszkodzeniami budynku, dlatego obliczenia własne traktuj tylko jako kontrolę zestawienia stali od konstruktora.

Co doliczyć przy zamawianiu stali na płytę fundamentową?

Zamówienie stali na płytę fundamentową obejmuje nie tylko pręty siatek, ale też zapas, wzmocnienia i akcesoria montażowe. Przed zamówieniem przejdź przez poniższą listę.

• Pręty siatki dolnej i górnej, osobno dla każdej średnicy i rozstawu.
• Zapas ok. 5% na zakłady i docinki.
• Pręty dodatkowych wzmocnień przy otworach, ścianach nośnych i krawędziach.
• Zbrojenie pogrubień krawędziowych i żeber, jeśli są w projekcie.
• Dystanse betonowe lub plastikowe pod dolną siatkę i między warstwami.
• Drut wiązałkowy i ewentualne łączniki.
• Zgodność zestawienia z projektem i z planem prac wykonawcy płyty.

Razem ze stalą planuje się dostawę betonu, a jego objętość policzysz według artykułu ile betonu na płytę fundamentową.
