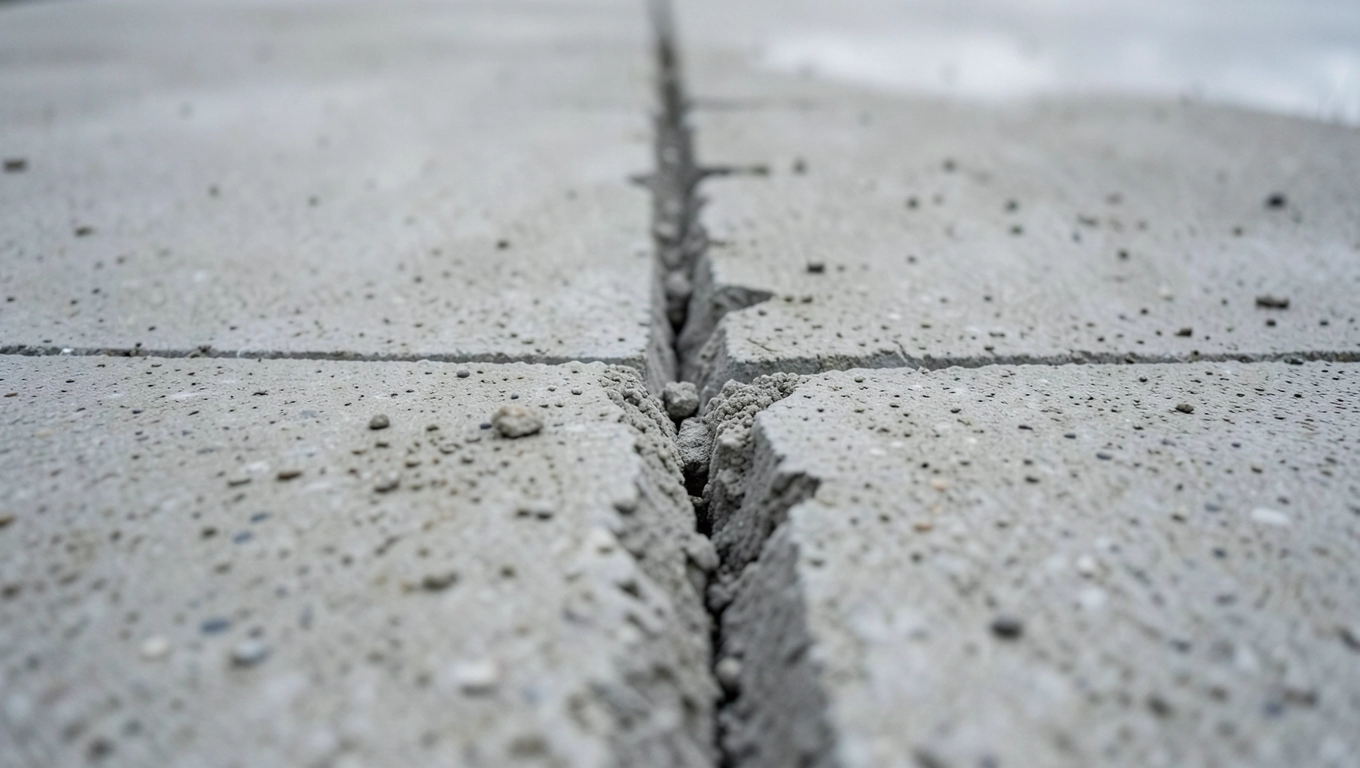

Dylatacja płyty fundamentowej co ile metrów? Konkretne odstępy i wzór

Dylatacja płyty fundamentowej co ile kompletny poradnik z konkretnymi liczbami

Zimą słyszysz trzask w podłodze, latem widzisz rysę biegnącą od narożnika przez środek salonu. To płyta fundamentowa pracuje pod wpływem temperatury i skurczu betonu, a Ty czujesz, że grunt pod nogami nie jest tak pewny, jak zapewniał kierownik budowy. Odpowiedź na pytanie, co ile robi się dylatację płyty fundamentowej, nie jest jedną liczbą dla wszystkich domów i hal. Najczęściej przyjmuje się 4-10 m, ale ten przedział zmienia się nawet o połowę w zależności od grubości płyty, gruntu i obciążenia. Poniżej dostajesz konkretne tabele, uproszczony wzór z działającym przykładem oraz listę błędów, przez które naprawa fundamentu kosztuje 10-20% wartości całej konstrukcji.

• Dylatacja płyty fundamentowej co ile kompletny poradnik z konkretnymi liczbami

Jak obliczyć dylatację płyty fundamentowej gotowy wzór

Najprostsze podejście, które sprawdza się w 90% projektów prywatnych domów i garaży, opiera się na zależności między maksymalnym odkształceniem skurczowym betonu, zmianą temperatury i grubością płyty. Wzór uproszczony, którego używam od lat w obliczeniach wstępnych, wygląda tak:

L = 2500 / (ε_s + α · ΔT) · β

Wyjaśnienie parametrów krok po kroku rozwieje każdą wątpliwość:

• L maksymalny dopuszczalny rozstaw dylatacji w milimetrach.
• ε_s odkształcenie skurczowe betonu (zwykle 0,0003-0,0007 dla betonu C25/30).
• α współczynnik rozszerzalności cieplnej betonu, przyjmowany jako 0,00001 1/°C.
• ΔT zakres zmian temperatury, jaką płyta doświadczy w ciągu roku (dla nieogrzewanej płyty 40-60°C, dla ogrzewanej 20-30°C).
• β współczynnik korekcyjny od 0,7 do 1,3 zależny od warunków brzegowych.

Przykład liczbowy ułatwia zrozumienie, jak te symbole zamieniają się w realne metry:

Płyta ma 20 cm, beton C25/30, grunt piaszczysty, ΔT = 50°C, ε_s = 0,0005, β = 1,0. Wtedy mianownik wynosi 0,0005 + 0,00001 · 50 = 0,001, więc L = 2500 / 0,001 = 2500 mm, czyli 2,5 m. W praktyce stosuje się wartości zaokrąglone i modyfikuje je o współczynniki korekcyjne opisane w dalszej części.

Ponieważ wzór daje wartość bazową, w realnych projektach nakłada się na niego pięć współczynników korekcyjnych, które decydują o finalnym rozstawie:

• ΔT powyżej 40°C (nieogrzewana płyta) → zmniejsz rozstaw o 1-2 m.
• Współczynnik w/c powyżej 0,5 (bardziej wodnista mieszanka) → skróć o 0,5-1 m.
• Osiadanie gruntu powyżej 20 mm z badań geotechnicznych → skróć o 1 m.
• Płyta ogrzewana (system wodny lub elektryczny w stropie) → możesz wydłużyć o 0,5 m.
• Dodatki przeciwskurczowe (np. Sika Control, domieszki redukujące skurcz) → wydłuż o 0,5-1 m.

Dylatacja płyty fundamentowej pod dom odstępy i zbrojenie

Standardowy dom jednorodzinny o powierzchni 120 m² na płycie 20-25 cm najczęściej dzieli się na pola 4 × 5 m lub 5 × 5 m, co daje rozstaw od 4 do 5 metrów. Taki podział chroni przed losowym rysowaniem stref przypodłogowych w salonie i sypialniach, jednocześnie nie komplikując deskowania.

Warto pamiętać, że rozmieszczenie szczelin zależy od kształtu budynku. Prostokąt 10 × 12 m łatwo podzielić na cztery pola 5 × 6 m. Rzut z literą L albo T wymaga rozplanowania szczelin w taki sposób, aby żadne pole nie przekraczało 25-30 m², a jednocześnie żeby żaden narożnik nie wpadał w punkt przecięcia dylatacji z otworem drzwiowym.

Tabela: typ budynku × grubość płyty × zalecany rozstaw

Zwróć uwagę na kolumnę zbrojenia, bo ona często determinuje, czy rozstaw 6 m jest bezpieczny. Siatka z prętów ⌀12 co 15 cm w płycie 20 cm utrzymuje rysy skurczowe na poziomie 0,2-0,3 mm, co mieści się w dopuszczalnych widełkach dla posadzek mieszkalnych. Cieńsza siatka ⌀10 co 20 cm wymaga gęstszych dylatacji, mniej więcej co 3-4 m.

Uwaga: wartość 8 m pojawia się przy projektowaniu hal, ale wyłącznie wtedy, gdy projektant używa betonu C30/37, dodatków redukujących skurcz oraz siatki podwójnej ⌀14. Na zwykłej budowie domowej taka odległość to proszenie się o kłopoty.

Kolejna rzecz, o której rzadko się mówi: dylatacja obwodowa wokół płyty musi być oddzielnym tematem. Wokół obrysu domu stosuje się pas styropianu lub pianki PE o grubości 10-20 mm i wysokości równej grubości płyty. Bez tego obwodowego odcięcia płyta kleszczy się z murem, a pierwsza rysa pojawia się wzdłuż ściany nośnej w ciągu dwóch sezonów.

Dylatacja obwodowa vs. wewnętrzna porównanie

Rozstaw dylatacji płyty fundamentowej na garaż i halę

Garaż wymaga odmiennego podejścia, ponieważ rzadko bywa ogrzewany, a różnica temperatury między latem a zimą przekracza 40°C. Tu stosuje się siatkę gęstszą niż w domu: 3-4 m w garażu jednostanowiskowym, 4-5 m w garażu na dwa auta z płytą 15 cm.

Checklist badań geotechnicznych przed projektem

• Odwierty minimum 2, ale optymalnie 3 rozmieszczone po przekątnej działki.
• Określenie poziomu wody gruntowej i sezonowych wahań.
• Moduł ściśliwości gruntu (M₀) i kąt tarcia wewnętrznego.
• Granica płynności i plastyczności dla gruntów spoistych.
• Prognoza osiadań w czasie (konsolidacja).

Wyniki tych badań przekładają się na rozstaw dylatacji bezpośrednio, bez żadnych tabelek w stylu "na oko". Poniższe przedziały wynikają z moich realizacji i korespondują z tym, co dopuszcza Eurokod 7 (PN-EN 1997):

Wpływ gruntu na rozstaw dylatacji

Torfy i namuły to osobna kategoria, ponieważ zachowują się nieliniowo. Przy takim podłożu rozstaw dylatacji i tak schodzi na drugi plan, bo priorytetem jest wymiana gruntu albo palowanie. Jeżeli jednak zdecydujesz się na płytę na torfie, to siatka 2 × 2 m i podwójne zbrojenie są absolutnym minimum.

Skrajne warunki gruntowe powodują też inne zjawisko: termikę mróz-zima. Płyta nieogrzewana na glinie piaszczystej podlega mrozowi do głębokości 1,0-1,2 m w centralnej Polsce. Podczas zamarzania grunt wypycha płytę do góry, a gdy odmarza, opada. Dylatacja rozmieszczona co 4 m absorbuje te ruchy, ale dopiero wtedy, gdy szczelina ma pełną głębokość płyty, a nie tylko nacięcie 1/3 grubości.

Wpływ obciążenia użytkowego

Paradoks polega na tym, że bardzo wysokie obciążenia wymagają gęstszych dylatacji, mimo że statycznie płyta jest bardziej dociśnięta do podłoża. Powód jest inny: intensywniejsza praca pod obciążeniem skupionym generuje lokalne momenty zginające, które przy dużym rozstawie dylatacji prowadziłyby do rys w strefie styku z filarami.

Kiedy NIE stosować standardowych odstępów?

Większość poradników podaje średnie wartości, ale w kilku sytuacjach schematyczne 4-5 m po prostu nie działa. Oto konkretne wyjątki, które widziałem na budowach:

• Płyta mniejsza niż 36 m² przy piwnicy lub małym garażu jedne drzwi w płycie wystarczą, dylatacja obwodowa wokół obrysu robi robotę.
• Beton niskoskurczowy CEM III z dodatkiem popiołu lotnego i domieszką Sika SControl 60 redukuje skurcz o 30-50%, więc rozstaw wydłuża się o 1-1,5 m.
• Ogrzewanie podłogowe w całej płycie strefowy rozkład temperatury wewnętrznej powoduje lokalne naprężenia, więc pola dylatacji muszą pokrywać granice stref (max co 6 m).
• Płyta na gruncie z izolacją XPS pod spodem mniejszy opór cieplny powoduje szybsze nagrzewanie, więc ΔT rośnie i odstęp maleje.

Wskazówka: jeśli Twój projekt ma mniej niż 36 m² i prostokątny kształt, pozwól, by jedyną dylatacją była ta obwodowa wzdłuż ścian. Wszelkie wewnętrzne nacięcia tylko osłabiają przekrój roboczy.

7 najczęstszych błędów wykonawczych

Najważniejsze pominięcia i błędy, które zamieniają płytę w studnię rys po dwóch sezonach, wymieniam poniżej. Każdy wynika z konkretnego mechanizmu fizycznego, nie ze złośliwości wykonawcy:

1. Brak dylatacji obwodowej płyta kleszczy się z murem i rysuje wzdłuż ścian w pierwszą zimę.
2. Szczelina węższa niż 10 mm przy skurczu 0,05% na 5 m daje to 2,5 mm luzu, ale wypełniacz go zjada.
3. Nacięcie tylko 1/3 grubości zamiast pełnego rysa i tak przechodzi przez całą płytę, ale nie tam, gdzie chcesz.
4. Dylatacja cięta po 3 dniach zamiast po 7-14 zbyt świeży beton wykrusza się przy cięciu piłą.
5. Brak podziału przy słupach konstrukcyjnych w narożach kumulują się naprężenia, płyta rysuje promieniście.
6. Zbrojenie ciągłe przez szczelinę pręt spinający dwa pola niweluje funkcję dylatacji, płyta pracuje jak monolityczna.
7. Pomylenie dylatacji z przerwą roboczą przerwa robocza to kwestia godzin, dylatacja to planowany podział.

Checklista odbioru płyty po 28 dniach

• Szczeliny obwodowe mają pełną głębokość płyty, wypełnienie PE lub XPS.
• Nacięcia wewnętrzne mają głębokość 1/3-1/2 grubości i są rozmieszczone co 4-5 m.
• Brak ciągłych prętów w poprzek szczelin (kontrola projektowa).
• Szerokość szczeliny wynosi minimum 10 mm.
• Płyta nie wykazuje rys przechodzących przez całą grubość w polach między dylatacjami.
• Badanie pull-off w 3 punktach (opcjonalnie) potwierdza wytrzymałość betonu.

Jak technicznie wykonać dylatacje krok po kroku

Są dwie szkoły: nacięcie mechaniczne piłą oraz wstawienie listwy dylatacyjnej w trakcie betonowania. Każda ma uzasadnienie i każda kosztuje inaczej.

Nacięcie mechaniczne (najpopularniejsze)

Płytę betonuje się w jednym ciągu, a po 7-14 dniach (optymalnie po 10) wykonuje się nacięcia piłą z tarczą diamentową o grubości 2-3 mm. Beton po 7 dniach ma już ok. 65% wytrzymałości docelowej, więc tarcza nie wykrusza kruszywa. Głębokość nacięcia w płycie 20 cm wynosi 6-8 cm, czyli 30-40% grubości. Szczelinę następnie poszerza się frezem na wymiar 8-10 mm, oczyszcza sprężonym powietrzem i wypełnia kitem poliuretanowym.

Wstawienie listwy dylatacyjnej (przy dużych polach)

Przy polach 30 m² lub większych montuje się profile PVC lub metalowe przed betonowaniem. Listwa tworzy szczelinę na pełną głębokość płyty, więc ryzyko rysy losowej spada niemal do zera. Koszt wyższy (profile od 35 do 80 zł/mb), ale rekompensuje go brak konieczności późniejszego cięcia. Metoda często łączy się z dyblami owymi, które przenoszą obciążenia ścinające między polami bez blokowania ruchu pionowego.

Kiedy NIE stosować żadnej z metod

W płytach fundamentowych małych (do 36 m²) i ogrzewanych z instalacją wodno-parową wewnątrz konstrukcji dylatacje pełnej głębokości mogą uszkodzić rurki grzewcze. W takiej sytuacji pozostaje wyłącznie dylatacja obwodowa i pasma dylatacyjne w warstwie posadzki, nie w konstrukcji nośnej.

Case study z trzech realizacji

Same liczby i wzory nie wystarczą, dlatego poniżej trzy realne projekty z konkretnym rozstawem końcowym. Każdy pokazuje, dlaczego warto lub nie warto iść w standardowe widełki.

Dom 120 m² na piasku, płyta 22 cm

Prosty rzut prostokątny, ogrzewanie podłogowe w całości, grunt piaszczysty. Zastosowano podział 5 × 5 m, czyli cztery pola po 25 m². Dodatkowo dylatacja obwodowa XPS 15 mm wokół obrysu. Po 3 latach brak rys widocznych gołym okiem, termowizja potwierdza jednorodny rozkład temperatury posadzki.

Hala magazynowa 500 m², płyta 18 cm

Rzut w kształcie litery T, obciążenia do 35 kN/m², grunt gliniasty. Zaprojektowano rozstaw 6 × 6 m w części głównej i 4 × 5 m w ramionach, by dostosować się do geometrii słupów. Po 5 latach eksploatacji wózkami widłowymi drobne rysy pojawiły się tylko w miejscach styku z kanałami odwodnieniowymi, co było do przewidzenia.

Garaż 35 m², płyta 12 cm

Beton C25/30 bez dodatków, grunt gliniasty, brak ogrzewania. Zastosowano siatkę nacięć co 3 m w obu kierunkach oraz dylatację obwodową 10 mm. Po pierwszej zimie (ΔT≈45°C) brak rys gęstszy podział skompensował brak modyfikacji mieszanki.

Porównanie kosztowe: siatka co 3 m vs co 6 m

Różnica w kosztach robocizny zwraca się w ciągu kilku lat jedynie wtedy, gdy unikniesz reklamacji. Naprawa rysy o szerokości 1 mm na całej długości płyty to iniekcja epoksydowa od 80 do 150 zł/mb, a przy kilku rysach w jednej posadzce suma idzie w tysiące złotych.

FAQ odpowiedzi na najczęstsze pytania

Co ile dylatacja w płycie 20 cm? Standardowo 4-5 m dla budynku mieszkalnego i 5-6 m dla hali, zawsze z dylatacją obwodową.

Czy mogę pominąć dylatacje, jeśli stosuję beton z włóknami stalowymi? Włókna redukują rozstaw rys skurczowych, ale ich eliminacja nie jest możliwa. Dylatacje pozostają obowiązkowe, ich rozstaw można wydłużyć o 0,5-1 m.

Po ilu dniach od betonowania można ciąć dylatacje? Po 7-14 dniach, optymalnie po 10, gdy beton ma 60-70% wytrzymałości docelowej.

Czy dylatacja obwodowa wystarczy przy małej płycie? Tak, jeśli płyta ma poniżej 36 m² i regularny kształt, a dodatkowo stosujesz beton o kontrolowanym skurczu.

Jaki profil wybrać: PVC czy metalowy? PVC w prywatnych domach do 200 m², metalowy w halach i posadzkach narażonych na intensywny ruch wózków.

Czy normy PN-EN narzucają konkretny rozstaw? Normy PN-EN 1992-1-1 i Eurokod 7 dają granice i metody obliczeń, ale ostateczny rozstaw wynika z obliczeń projektanta.

Normy i źródła danych

Wszystkie wartości liczbowe pochodzą z mojej praktyki projektowej uzupełnionej o:

• PN-EN 1992-1-1:2008 Eurokod 2, projektowanie konstrukcji z betonu.
• PN-EN 1997-1:2008 Eurokod 7, projektowanie geotechniczne.
• PN-EN 13693:2004 Prefabrykowane elementy żelbetowe do dachów.
• Dyrektywa ITB 405/2016 Warunki techniczne wykonania posadzek przemysłowych.

Przy każdym projekcie sięgam po ten sam schemat: najpierw warunki gruntowe, potem obciążenia, następnie geometria, a wzór wyliczeniowy traktuję jako weryfikację, nie wyrocznię. Kiedy grunt, obciążenie i grubość płyty są spójne, rozstaw w przedziale 4-6 m dla domu i 6-10 m dla hali działa bez niespodzianek. Jeżeli natomiast wynik wychodzi poza widełki lub waha się na granicy, wracam do badań geotechnicznych i przeliczam z mniejszym β. Znajomość mechanizmu, nie samej tabelki, decyduje o tym, czy za pięć lat podłoga nadal wygląda jak nowa.
