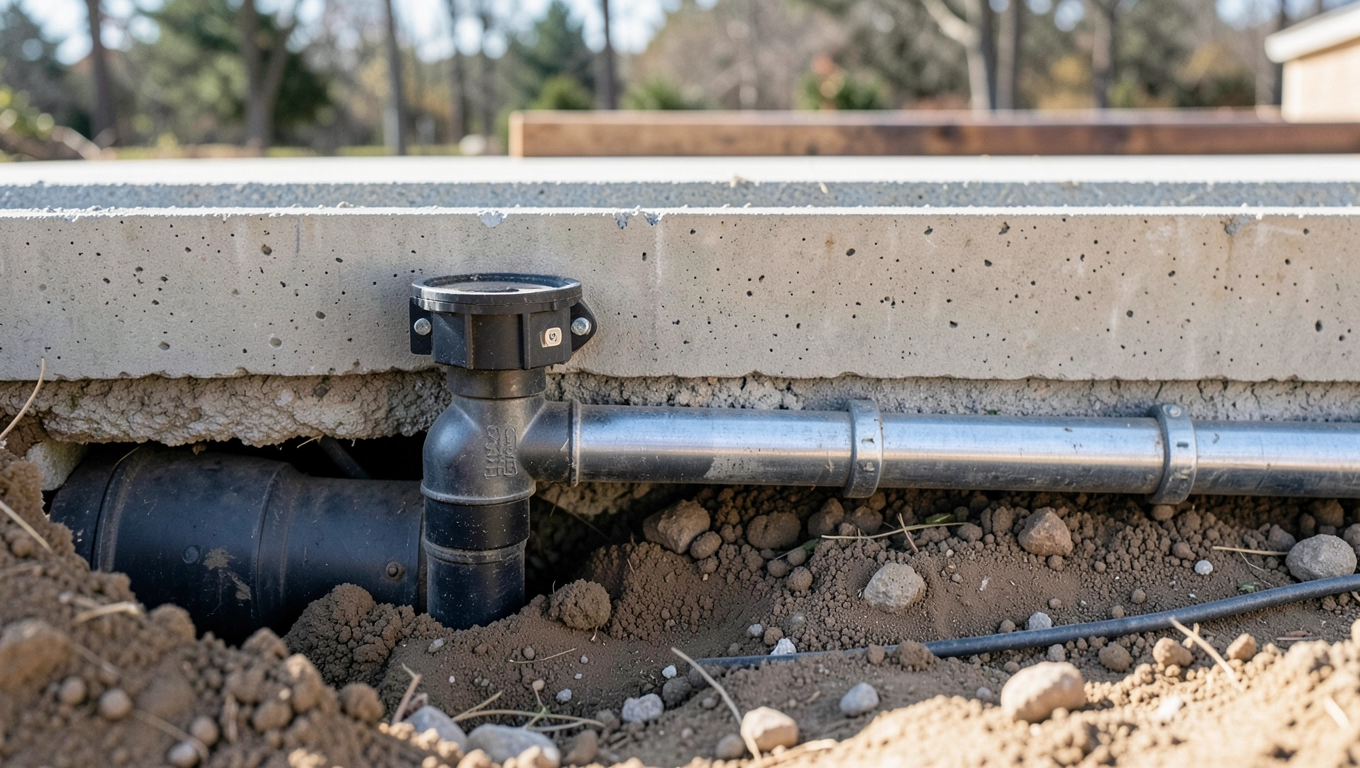

Jakie rury pod płytę fundamentową wybrać? Oto co musisz wiedzieć

Budowa domu na płycie fundamentowej to rozwiązanie, które coraz częściej wybierają inwestorzy na gruntach o słabej nośności lub wysokim poziomie wód gruntowych. Problem pojawia się jednak w momencie, gdy trzeba zaplanować instalację kanalizacyjną płyta nie daje takiej swobody jak tradycyjne ławy. Minimalne spadki, ograniczona przestrzeń pod izolacją i brak możliwości późniejszej korekty sprawiają, że każdy błąd na etapie betona oznacza kosztowną rozbiórkę. Wybór odpowiednich rur i ich prawidłowe poprowadzenie pod płytą fundamentową to nie detal architektoniczny, lecz decyzja, która determinuje trwałość całej instalacji na dekady.

• Minimalne spadki rur kanalizacyjnych pod płytą fundamentową
• Jak poprowadzić rury pod płytą, by uniknąć błędów?
• Zabezpieczenie rur przed zalaniem betonem praktyczne wskazówki
• Jakie rury pod płytę fundamentową najczęściej zadawane pytania

Minimalne spadki rur kanalizacyjnych pod płytą fundamentową

Zasada grawitacji nie zna kompromisów ścieki muszą płynąć w dół, a rura kanalizacyjna pod płytą fundamentową nie jest tu wyjątkiem. Dla przewodu o średnicy 110 mm normy budowlane nakazują minimalny spadek na poziomie 2%, co oznacza, że na każdy metr długości rura musi obniżyć się o 2 centymetry. To niewiele, ale przy podejściu kanalizacyjnym długości trzech metrów daje już 6 cm różnicy poziomów i tu zaczynają się schody.

Dodajmy do tego wysokość samej rury, która dla standardowego przewodu Ø 110 mm wynosi około 11 cm wraz z mufą, a także konieczność ukrycia połączeń w warstwie izolacji, a okaże się, że do „zniknięcia" pod płytą potrzebujemy w sumie około 17 cm przestrzeni pionowej. Przy płycie fundamentowej, gdzie warstwa styropianu pod spodem ma zaledwie kilka centymetrów, taki luz projektowy bywa luksusem nieosiągalnym.

Dla większych średnic wymagania są łagodniejsze, ale nie przez wzgląd na łaskę, lecz na fizykę przepływu. Rura Ø 125 mm potrzebuje spadku 1,5%, a Ø 160 mm już tylko 1%. Wynika to z faktu, że większy przekrój przewodu pozwala na skuteczny transport ścieków nawet przy łagodniejszym nachyleniu, ponieważ siła grawitacji działa na większą objętość medium. Warto jednak pamiętać, że zmniejszenie spadku to nie przywilej, lecz konsekwencja geometrii przepływu rura musi być wypełniona w wystarczającym stopniu, by ciśnienie spoczynkowe nie powodowało zalegania osadów.

Te wartości nie są wymysłem norm, lecz efektem badań nad samoczyszczeniem kanalizacji grawitacyjnej. Przy spadku poniżej minimalnego medium zwalnia na tyle, że zawieszone cząsteczki zaczynają osiadać na ściankach. Z biegiem lat warstwa osadu grubieje, przepustowość spada, pojawiają się nieprzyjemne zapachy, a w skrajnych przypadkach dochodzi do całkowitego zatoru. Naprawa takiej awarii pod zabetonowaną płytą? Rozbiórka całego fragmentu i ponowne zalanie. Koszt? Zaczyna się od kilkunastu tysięcy złotych.

Planując trasę kanalizacji pod płytą, należy więc od samego początku projektu konsultować ją z wykonawcą płyty i hydraulikiem. W przeciwieństwie do ław fundamentowych, gdzie ewentualne poprawki można wprowadzić jeszcze przed betonowaniem, płyta jest jednorazowa raz zalana nie wybacza błędów.

Jak przesunięcie podejścia wpływa na całkowitą wysokość

Sytuacja komplikuje się, gdy z różnych przyczyn trasa kanalizacji nie może biec najkrótszą drogą do pionu. Przesunięcie podejścia o 3 metry w poziomie przy minimalnym spadku 2% generuje różnicę wysokości rzędu 6 cm, co w kontekście grubości warstwy izolacyjnej pod płytą może stanowić problem nie do przeskoczenia. W takich przypadkach inwestorzy czasem decydują się na zmniejszenie spadku, co jest błędem krytycznym lepiej przeprojektować układ pomieszczeń niż przez następną dekadę walczyć z zapchanym odpływem.

Normy i przepisy, czyli gdzie szukać wytycznych

Polska norma PN-EN 12056-2 określa szczegółowe wymagania dotyczące spadków i średnic przewodów kanalizacyjnych w budynkach mieszkalnych. Warto zaznajomić się z tymi wytycznymi na etapie projektowania, a nie w trakcie realizacji, gdy zmiany są jeszcze możliwe. Dokument dostępny jest bezpłatnie w wersji skróconej na stronach internetowych Głównego Urzędu Nadzoru Budowlanego.

Jak poprowadzić rury pod płytą, by uniknąć błędów?

Każdy hydraulik z kilkunastoletnim doświadczeniem potwierdzi: instalacja pod płytą fundamentową to poligon, na którym liczy się precyzja pomiaru, a nie intuicja. Minimalne spadki, brak widoczności późniejszych połączeń i konieczność zapewnienia szczelności na dekady wymuszają zupełnie inne podejście niż standardowa kanalizacja w budynku z podłogą na gruncie.

Pierwszą zasadą jest bezwzględne unikanie ostrych kątów na trasie przewodu. Każde załamanie to potencjalne miejsce nagromadzenia zanieczyszczeń i punkt, w którym żyroskopowa siła przepływających ścieków działa na ściankę rury pod kątem, generując dodatkowe naprężenia. Zamiast kolan 90° stosuje się dwa kolana 45° lub specjalne kształtki przepływowe o łagodniejszym skręcie to rozwiązanie kosztuje niewiele więcej, a chroni przed problemami, których naprawa pod betonem jest nieopłacalna.

Rury kanalizacyjne pod płytą wykonuje się zazwyczaj z PVC lub polipropylenu PP. Oba materiały wykazują wysoką odporność na działanie cementu i alkaliów obecnych w betonie, co jest kluczowe, bo przez pierwsze dni po zalaniu płyty rury pozostają w agresywnym środowisku chemicznym. PVC jest tańszy i wystarczający w większości standardowych realizacji, natomiast PP sprawdza się lepiej w miejscach narażonych na obciążenia mechaniczne lub zmiany temperatury gruntu.

Mufy połączeniowe powinny być wykonane z elastycznych materiałów, które pozwalają na niewielkie ruchy termiczne bez generowania naprężeń. Beton, mimo że po związaniu wydaje się materialem statycznym, w rzeczywistości „pracuje" minimalnie kurczy się i rozszerza w odpowiedzi na zmiany temperatury. Rura sztywno połączona z betonową płytą może pęknąć w miejscu połączenia po kilku sezonach, zwłaszcza jeśli na etapie wiązania betonu nie zachowano odpowiednich warunków dojrzewania.

Planowanie trasy na etapie projektu

Wbrew pozorom najtrudniejszym elementem całego przedsięwzięcia nie jest samo ułożenie rur, lecz takie zaprojektowanie ich trasy, by zmieściła się w dostępnej przestrzeni pod płytą. Grubość warstwy styropianu, którą układa się na podłożu przed wylaniem płyty, rzadko przekracza 15-20 cm, a w tej przestrzeni muszą się zmieścić nie tylko przewody kanalizacyjne, ale także izolacja termiczna i ewentualne elementy instalacji elektrycznej czy wentylacyjnej.

Dlatego kluczowe jest, aby projekt płyty fundamentowej powstawał w ścisłej współpracy z projektantem instalacji sanitarnych. Nie jest to formalność do „dogrania później", lecz element determinujący geometrię całej płyty. Zdarza się, że wartość spadku wymusza zmianę rzędnej posadowienia obniżenie płyty o 10 cm może rozwiązać problemy z poprowadzeniem kanalizacji, które inaczej wymagałyby niestandardowych rozwiązań na etapie wykonawczym.

Rewizje i dostęp do konserwacji

Każda instalacja kanalizacyjna wymaga punktów dostępowych pozwalających na przepychanie i kontrolę stanu przewodów. Pod płytą fundamentową strategia rozmieszczania rewizji musi być przemyślana szczególnie starannie, ponieważ dostęp do nich po zalaniu jest niemożliwy. Rewizję umieszcza się zazwyczaj na końcach odcinków prostych, przed zmianą kierunku trasy oraz w miejscach łączenia podejść z pionami kanalizacyjnymi tak by szczotka kanalizacyjna mogła w łatwy sposób dotrzeć do każdego fragmentu przewodu.

Lokalizacja rewizji powinna być zaplanowana w taki sposób, by jej pokrywa znalazła się w pomieszczeniu, a nie na zewnątrz budynku. Wylot rewizji przez płytę fundamentową na zewnątrz to błąd projektowy, który naraża budynek na przenikanie wód gruntowych i gazów osadowych przez nieszczelności w miejscu przejścia rury przez beton.

Zabezpieczenie rur przed zalaniem betonem praktyczne wskazówki

Wylewanie betonu na ułożoną już instalację kanalizacyjną to moment, w którym nawet najlepiej zaplanowana trasa może zostać uszkodzona przez nieuwagę wykonawcy lub niewłaściwe zabezpieczenia. Beton ważący 2400 kg/m³ to siła, która przy niekontrolowanym spadaniu może zgnieść, przemieszczać lub złamać rury PVC, zanim jeszcze dojdzie do wiązania mieszanki.

Podstawową formą ochrony jest stosowanie tulei ochronnych osłon z tworzywa lub blachy stalowej, które zakłada się na rury w miejscach, gdzie przewód przechodzi przez deskowanie lub gdzie przewiduje się punktowe obciążenie podczas wylewania. Tuleja chroni rurę przed bezpośrednim kontaktem z krawędzią deskowania i rozprasza nacisk betonu na większą powierzchnię ścianki.

Wszystkie otwarte końce rur zarówno podejść do urządzeń sanitarnych, jak i króćce pionów należy przed betonowaniem zaślepić. Nie wystarczy zwykła taśma klejowa czy folia potrzeba solidnych korków z tworzywa lub grubych pokryw, które wytrzymają ewentualny kontakt z mieszanką betonową. Przypadkowe dostanie się betonu do wnętrza rury kanalizacyjnej to kosztowna awaria, której usunięcie wymaga skuwania fragmentu płyty.

Podpory i stabilizacja przewodów

Rura kanalizacyjna ułożona na podsypce piaskowej lub wylewce podkładowej nie jest jeszcze elementem stabilnym. Podczas rozprowadzania betonu siły hydrodynamiczne działające na płynną mieszankę potrafią przemieszczać lekkie rury PVC na boki, zmieniając ich faktyczny spadek w stosunku do projektowanego. Aby temu zapobiec, stosuje się tymczasowe podpory z drewna lub metalowych wsporników, które utrzymują przewody w idealnie wyznaczonym położeniu aż do pełnego związania płyty.

Podpory montuje się w odstępach nie większych niż co 1,5 metra dla rur Ø 110 mm i odpowiednio gęściej dla większych średnic. Warto sprawdzić stabilność podpór przed każdą fazą wylewania ruchomy grunt, wibracje agregatu betoniarskiego i nagłe uderzenia strumienia mieszanki potrafią przewrócić nawet solidnie wyglądające zabezpieczenia.

Kontrola jakości przed zalaniem

Zanim pierwszy metr sześcienny betonu trafi na płytę, należy przeprowadzić szczegółową weryfikację całej instalacji. Sprawdzenie szczelności połączeń wykonuje się poprzez napełnienie przewodów wodą i obserwację, czy na mufach nie pojawiają się przecieki. To prosty test, który eliminuje ryzyko nieszczelności wykrywanych dopiero po latach, gdy problem zlokalizowany jest pod metrami litego betonu.

Pomiar spadków realizuje się za pomocą poziomicy laserowej urządzenie precyzyjnie wyznacza płaszczyznę odniesienia, do której mierzy się rzeczywiste położenie rury. Warto wykonać protokół pomiarowy z dokładnością do centymetra, który trafi do dokumentacji budowlanej. W razie późniejszych sporów lub awarii protokół stanowi dowód, że instalacja przed zalaniem spełniała wymagania projektowe.

Głębokość ułożenia rur względem górnej krawędzi płyty fundamentowej to parametr krytyczny z punktu widzenia późniejszego rozkładu warstw podłogowych. Jeśli rura znajdzie się zbyt wysoko, warstwa wyrównawcza i posadzka będą zbyt grube; jeśli zbyt nisko może dojść do kolizji z izolacją termiczną lub przecięcia przewodu podczas późniejszych prac wykończeniowych. Pomiary wykonuje się po związaniu betonu podkładowego, ale przed ułożeniem styropianu inaczej warstwa izolacji zmieni referencyjny poziom odniesienia.

Izolacja termiczna rur w gruncie

Przewody kanalizacyjne poprowadzone pod płytą fundamentową narażone są na wahania temperatury gruntu, które w polskich warunkach klimatycznych mogą sięgać od -20°C zimą do +20°C latem. Wielokrotne cykle zamrażania i rozmrażania negatywnie wpływają na trwałość rur PVC, dlatego stosuje się izolację termiczną w postaci otulin z pianki polietylenowej lub specjalnych płaszczy ochronnych.

Grubość izolacji dobiera się w zależności od głębokości posadowienia i regionu kraju. W standardowych warunkach dla przewodów położonych do 1 metra pod powierzchnią gruntu wystarczająca jest otulina o grubości 20 mm. W rejonach o wysokim poziomie wód gruntowych izolacja pełni dodatkowo funkcję ochronną przed chemikaliami obecnymi w wodzie w takich przypadkach wybiera się otuliny o zamkniętej strukturze komórkowej, nieprzepuszczalne dla wilgoci.

Kiedy zrezygnować z płyty na rzecz innego rozwiązania?

Są sytuacje, w których pomimo wszystkich opisanych zabezpieczeń instalacja kanalizacyjna pod płytą fundamentową jest rozwiązaniem nieoptymalnym. Dzieje się tak przede wszystkim wtedy, gdy budynek projektowany jest na bardzo dużą głębokość posadowienia ze względu na warunki gruntowe, a różnica poziomów między przyłączem kanalizacyjnym a punktem najniższego ułożenia rury przekracza dostępne możliwości spadków. W takich przypadkach inżynier projektowy może zalecić pompę sanitarną lub przepompownię zbiornikową, która pozwala na transport ścieków nawet wbrew grawitacji.

Przepompownia to dodatkowy element wymagający zasilania elektrycznego i regularnego serwisowania, ale w kontekście trwałości instalacji i kosztów ewentualnych napraw bywa inwestycją rozsądną. Decyzja zawsze powinna być podejmowana indywidualnie, na podstawie analizy warunków gruntowych, głębokości posadowienia i planowanego układu pomieszczeń.
