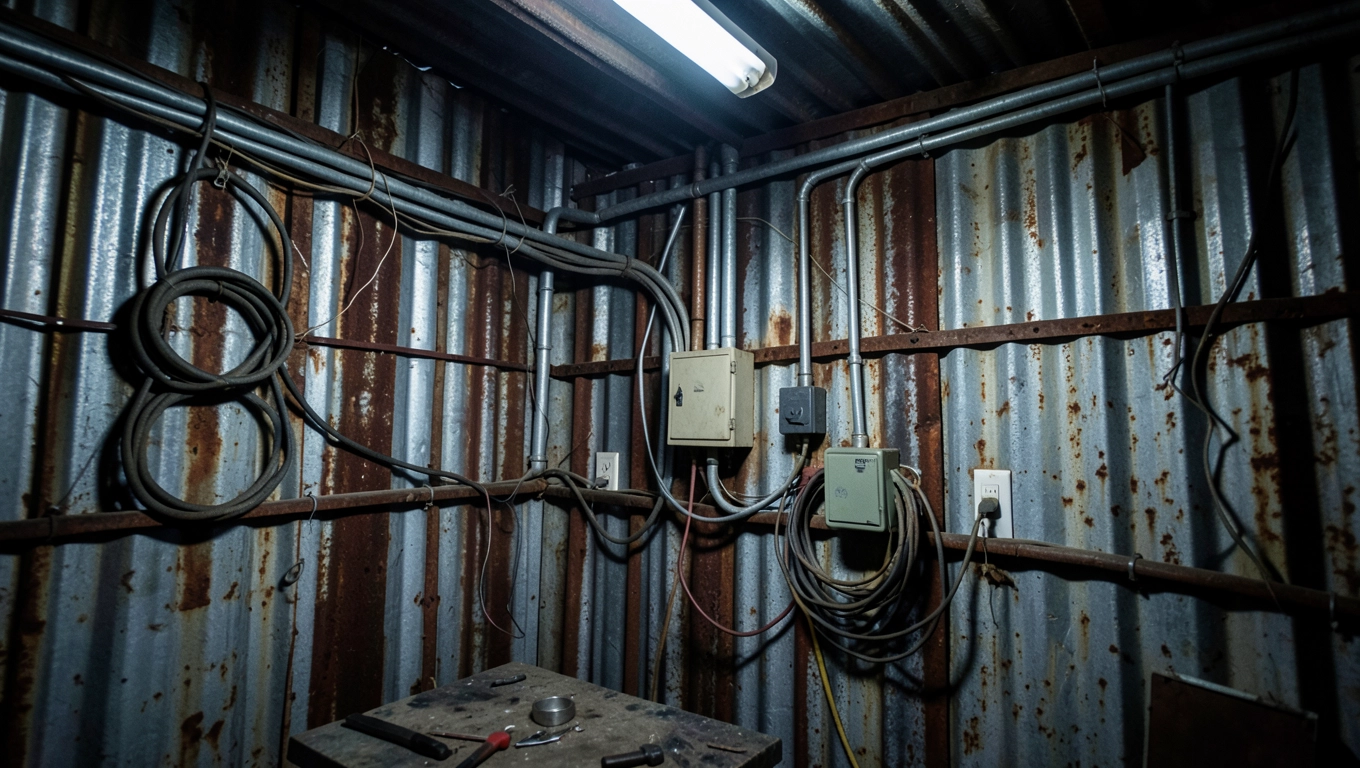

Instalacja elektryczna w garażu blaszanym – krok po kroku

Garaż blaszany to praktyczne miejsce na przechowywanie narzędzi i samochodów, ale bez odpowiedniej instalacji elektrycznej szybko staje się problematyczny. Wyobraź sobie, że chcesz podłączyć oświetlenie, gniazdka czy ładowarkę – kluczowe jest zrozumienie wymagań prawnych, by uniknąć kar i zagrożeń. Planowanie instalacji pozwala na bezpieczne rozmieszczenie przewodów, a montaż natynkowy sprawdza się w metalowych konstrukcjach. Te wątki pomogą ci krok po kroku zbudować solidny system, z naciskiem na uziemienie i zabezpieczenia przed przeciążeniami.

• Wymagania prawne instalacji w garażu blaszanym
• Planowanie instalacji elektrycznej w garażu blaszanym
• Materiały do instalacji w garażu blaszanym
• Montaż natynkowy w garażu blaszanym
• Uziemienie instalacji w garażu blaszanym
• Zabezpieczenia prądu w garażu blaszanym
• Podłączanie prądu w garażu blaszanym
• Pytania i odpowiedzi

Wymagania prawne instalacji w garażu blaszanym

W Polsce instalacja elektryczna w garażu blaszanym podlega przepisom z Prawa budowlanego i normie PN-HD 60364. Musisz zgłosić prace do nadzoru budowlanego, jeśli garaż przekracza 35 m² lub jest podłączony do sieci publicznej. Bezpieczeństwo wymaga ochrony przed porażeniem prądem, co oznacza stosowanie różnicówki o prądzie 30 mA. Ignorowanie tych zasad grozi awariami i mandatami do 5000 zł. Zawsze konsultuj z elektrykiem certyfikowanym SEP.

Norma PN-EN 50110 określa procedury prac pod napięciem, zabraniając ich w garażach bez specjalnych zezwoleń. Dla konstrukcji blaszanych kluczowe jest uziemienie obudowy, by uniknąć iskier w wilgotnym środowisku. Instalacja musi być zaprojektowana na obciążenie co najmniej 10 kW, z obwodami dedykowanymi dla oświetlenia i sprzętu. Dokumentacja projektu przechowuj przez 5 lat po montażu. Te wymogi chronią nie tylko ciebie, ale i otoczenie.

Podstawowe dokumenty do uzyskania

Zobacz także: Instalacja elektryczna w garażu blaszanym: schemat

Uzyskaj projekt elektryczny od uprawnionego instalatora, zawierający schematy i obliczenia obciążenia. Zgłoś instalację do dostawcy energii, np. PGE, z protokołem odbioru. W garażu blaszanym wymagane jest badanie impedancji pętli zwarciowej poniżej 1 om. Po montażu sporządź protokół pomiarów, potwierdzający zgodność z normami. Brak tych papierów uniemożliwia ubezpieczenie budynku.

• Sprawdź powierzchnię garażu – powyżej 35 m² wymaga pozwolenia na budowę.
• Oblicz zapotrzebowanie mocy: dla garażu 20 m² wystarczy 5-7 kW.
• Wykonaj pomiary po instalacji: rezystancja izolacji powyżej 1 MOm przy 500 V.
• Dokumentuj każdy etap, by uniknąć sporów z inspektorami.

Wymagania ewoluują z nowymi dyrektywami UE, jak dyrektywa niskonapięciowa 2014/35/UE. W garażach blaszanych unikaj instalacji w strefach zagrożonych wybuchem, jeśli przechowujesz paliwo. Regularne przeglądy co 5 lat to obowiązek dla obiektów niemieszkalnych. Te kroki zapewniają trwałość i bezpieczeństwo na lata.

Planowanie instalacji elektrycznej w garażu blaszanym

Zacznij od oceny potrzeb: ile gniazdek, oświetlenia i urządzeń planujesz? W garażu blaszanym o powierzchni 20 m² wystarczy 4-6 punktów oświetleniowych i 3-5 gniazdek siłowych. Narysuj schemat, uwzględniając odległości od wejścia głównego – przewody prowadź pionowo, by uniknąć uszkodzeń. Oblicz całkowite obciążenie: kompresor 2 kW plus oświetlenie 0,5 kW daje minimum 3 kW. To podstawa, by uniknąć przegrzania.

Analiza obciążenia i rozmieszczenia

Podziel instalację na obwody: osobny dla oświetlenia (16 A) i sprzętów (25 A). W blaszanym garażu unikaj prowadzenia kabli blisko dachu, gdzie kondensacja wilgoci jest częsta. Użyj oprogramowania jak AutoCAD do wizualizacji – to oszczędza czas i błędy. Planuj zapas 20% mocy na przyszłe rozszerzenia, np. bramę automatyczną. Taki plan minimalizuje przerwy w pracy.

• Oceń przestrzeń: mierzyć wymiary garażu i zaznaczyć strefy użytkowe.
• Oblicz prąd: suma mocy urządzeń podzielona przez 230 V daje amperaż.
• Rozmieść punkty: gniazdka co 3-4 m, oświetlenie centralne i boczne.
• Uwzględnij wentylację: instalacja nie blokuje otworów.
• Sprawdź dostęp do skrzynki: blisko wejścia dla łatwej obsługi.

W planie uwzględnij warunki środowiskowe – blacha nagrzewa się latem do 60°C, więc wybierz kable o izolacji XLPE odpornej na ciepło. Symuluj awarie: co jeśli dojdzie do zwarcia? To pomaga w doborze zabezpieczeń. Planowanie trwa 2-3 dni, ale zapobiega kosztownym poprawkom. Pomyśl o przyszłości, jak instalacja paneli słonecznych.

Po szkicu skonsultuj z fachowcem – błędy w planie kosztują średnio 500-1000 zł na poprawki. W garażach blaszanych kluczowe jest oddzielenie obwodów od instalacji grzewczej, jeśli taka będzie. Ten etap to fundament, na którym budujesz resztę.

Materiały do instalacji w garażu blaszanym

Wybierz kable YDYp 3x2,5 mm² dla oświetlenia i YDYp 3x4 mm² dla gniazdek – te mają rdzeń miedziany i izolację polwinitową, odporną na wilgoć. W blaszanym garażu stosuj rury karbowane PCV o średnicy 20-25 mm do ochrony przewodów. Puszki natynkowe z tworzywa IP44 chronią przed pyłem i wodą. Te materiały kosztują około 5-10 zł/mb, w zależności od grubości.

Dobór kabli i osprzętu

Do uziemienia użyj przewodu GY 10 mm², łącząc z szyną w skrzynce. Wyłączniki nadprądowe typu B16A dla obwodów standardowych, a C25A dla maszyn. Gniazdka z bolcem uziemiającym i osłonami – minimum 5 szt. na garaż 20 m². Lampy LED 10-20 W oszczędzają energię i nie nagrzewają blachy. Te wybory zapewniają niezawodność.

• Kable: miedziane, nie aluminiowe, dla lepszej przewodności.
• Rury: elastyczne, by dopasować do krzywizn blachy.
• Puszki: natynkowe, z uszczelkami gumowymi.
• Osprzęt: zgodny z PN-EN 60669, w kolorze neutralnym.
• Źródła światła: energooszczędne, z trwałymi diodami.

W wilgotnych garażach blaszanych unikaj tanich kabli – inwestycja w jakość zwraca się w bezpieczeństwie. Skrzynka rozdzielcza IP65 z tworzywa, z 6-12 modułami. Łączniki schodowe dla oświetlenia zewnętrznego. Koszt materiałów na 20 m² to 800-1500 zł. Wybieraj produkty z certyfikatem CE.

Do montażu narzędzi potrzebujesz zacisków Wago – szybkie i bez lutowania. Taśmy izolacyjne samogasnące do zabezpieczeń. Zestaw tych elementów tworzy spójny system, gotowy na codzienne wyzwania.

Montaż natynkowy w garażu blaszanym

Montaż natynkowy to idealne rozwiązanie dla garażu blaszanego – nie wymaga wiercenia w metalu, co zapobiega korozji. Zacznij od przymocowania listew z PCV do blachy za pomocą śrub samowiercących co 50 cm. Przewody prowadź w listwach, unikając ostrych krawędzi. Ten sposób jest szybki, trwa 1-2 dni dla 20 m². Bezpieczeństwo na pierwszym miejscu: odłącz prąd przed pracą.

Kroki montażu krok po kroku

Narysuj trasę kabli markerem na blachach. Wywierć otwory pod puszki – średnica 60 mm. Włóż przewody do rur, a rury do listew. Podłącz osprzęt: fazę do L, neutralny do N, uziemienie do PE. Zamknij obudowy klipsami. Sprawdź ciągłość połączeń multimetrem.

• Przygotuj narzędzia: wiertarka, śrubokręt, multimetr.
• Mocuj listwy poziomo, używając poziomicy.
• Przewody układaj luźno, bez naciągu.
• Testuj każdy obwód osobno po podłączeniu.
• Oczyść powierzchnię przed montażem.

W garażach blaszanych natynkowy montaż pozwala na łatwą inspekcję – widzisz każdy przewód. Unikaj łączenia kabli w miejscach wilgotnych; używaj puszek złączowych. Dla oświetlenia montuj na suficie za pomocą uchwytów magnetycznych. Ten system jest elastyczny, idealny do modyfikacji. Koszt robocizny to 20-30 zł/mb.

Po montażu pomaluj listwy na kolor blachy dla estetyki. W miejscach narażonych na uderzenia wzmocnij narożniki taśmą. Natynkowy sposób sprawdza się w 80% garaży metalowych, według statystyk instalatorów.

Uziemienie instalacji w garażu blaszanym

Uziemienie w garażu blaszanym chroni przed porażeniem i pożarem – połącz obudowę z uziomem za pomocą przewodu 16 mm². Wbij pręt uziemiający 2,5 m w grunt obok garażu, na głębokość poniżej strefy przemarzania (80 cm w Polsce). Mierz rezystancję – musi być poniżej 10 om. To podstawa bezpieczeństwa w metalowej konstrukcji.

Konstrukcja uziemienia

Połącz pręt z szyną główną w skrzynce za pomocą zacisku. Przewody uziemiające prowadź oddzielnie od fazy i neutralnego. W blaszanym garażu uziem blachę dachu i ścian – unikniesz potencjału różnicowego. Użyj elektrod miedzianych dla lepszej przewodności. Regularnie sprawdzaj połączenia na korozję.

• Wybierz miejsce: z dala od fundamentów, w glebie wilgotnej.
• Wbij pręt młotem udarowym, sprawdzając pionowość.
• Podłącz kable skrętką lub zaciskiem śrubowym.
• Pomiar: użyj miernika uziemienia, wartość <5 om idealna.
• Oznacz przewody żółto-zielonym kolorem.

W garażach bez fundamentu uziemienie tworzy się przez siatkę miedzianą pod blachą. Norma PN-HD 60364-5-54 wymaga suplementarnego uziemienia dla urządzeń przenośnych. W wilgotnym klimacie dodaj żebrowane pręty dla lepszego kontaktu z ziemią. To instalacja na 20-30 lat bez awarii.

Podczas burzy uziemienie odprowadza wyładowania – kluczowe w otwartych przestrzeniach. Koszt uziemienia to 200-400 zł, w tym materiały i pomiary. Zawsze testuj po deszczu, gdy wilgoć zmienia rezystancję.

Zabezpieczenia prądu w garażu blaszanym

Zabezpieczenia to tarcza przed przeciążeniami – zainstaluj wyłącznik główny 40 A na wejściu do garażu. Różnicówka 30 mA chroni przed upływami, obowiązkowa w strefach wilgotnych. Wyłączniki nadprądowe B10A dla oświetlenia i C16A dla gniazdek. Te elementy zapobiegają pożarom w metalowej obudowie.

Rodzaje zabezpieczeń

Dodaj bezpieczniki topikowe dla starszych urządzeń. W blaszanym garażu stosuj zabezpieczenia nadnapięciowe typu 2, chroniące przed uderzeniami gromu. Skrzynka z modułami DIN, z wskaźnikami LED stanu. Wybierz modele z krzywą wyzwalania dostosowaną do obciążeń impulsowych, jak spawarki.

• Instaluj różnicówkę na wszystkich obwodach.
• Dobierz amperaż: nie przekraczaj 80% obciążenia znamionowego.
• Testuj przyciskiem co miesiąc.
• Użyj separatorów w skrzynce dla izolacji.
• Monitoruj temperaturę – powyżej 70°C sygnalizuj.

W garażach z narzędziami zabezpieczenia antyprzepięciowe pochłaniają skoki do 20 kV. Norma PN-EN 61643-11 definiuje ich klasy. Dla 20 m² wystarczy 4-6 modułów w skrzynce. To inwestycja, która oszczędza na naprawach po awariach.

Połącz zabezpieczenia z systemem alarmowym, jeśli garaż jest podłączony do domu. Regularna kalibracja co 2 lata utrzymuje skuteczność. W metalowych strukturach unikaj zwarć – izoluj dokładnie.

Podłączanie prądu w garażu blaszanym

Podłączanie prądu zaczyna się od licznika głównego – poproś dostawcę o wydzielenie obwodu dla garażu. Użyj kabla NYY 5x10 mm² z domu do skrzynki garażowej, zakopanego na 60 cm głębokości. W garażu podłącz do głównego wyłącznika. Pracuj z wyłączonym napięciem, używając testera fazy. Ten etap wymaga uprawnień SEP.

Etapy podłączania

Otwórz skrzynkę i podłącz przewody: brązowy do L, niebieski do N, żółto-zielony do PE. Zamknij obudowę i włącz prąd. Sprawdź napięcie na gniazdkach – 230 V ±10%. Podłącz oświetlenie jako pierwszy obwód. Dokumentuj pomiary w protokole.

• Uzyskaj zgodę od dostawcy energii.
• Ułóż kabel w rurze ochronnej pod ziemią.
• Podłącz w skrzynce za pomocą szyn zbiorczych.
• Testuj obciążeniem: żarówka 100 W na obwód.
• Sprawdź uziemienie multimetrem.
• Ostateczny odbiór z pomiarem przez elektryka.

W garażach blaszanych podłączanie do sieci domowej skraca koszty – kabel 10 m to 100-200 zł. Unikaj przedłużaczy; instaluj dedykowane gniazda. Dla zdalnego sterowania dodaj moduły smart, ale z izolacją galwaniczną. Proces trwa 4-6 godzin po przygotowaniu.

Po podłączeniu monitoruj zużycie – instalacja powinna być efektywna, poniżej 5% strat. W razie problemów odłącz natychmiast i wzywaj specjalistę. To kończy instalację, gotową do użytku.

Pytania i odpowiedzi

• Jak bezpiecznie zainstalować instalację elektryczną w garażu blaszanym?

  Instalacja elektryczna w garażu blaszanym powinna być natynkowa, aby uniknąć ingerencji w konstrukcję. Zacznij od wyboru odpowiedniego kabla o izolacji odpornej na wilgoć i mechaniczne uszkodzenia, np. YDYp. Montaż wymaga użycia korytek kablowych lub rur osłonowych przymocowanych do ścian śrubami. Podłącz instalację do głównego obwodu domu za pomocą rozdzielnicy z wyłącznikami różnicowoprądowymi (RCD) o prądzie 30 mA. Zawsze konsultuj się z elektrykiem certyfikowanym, aby zapewnić zgodność z normami PN-IEC.

• Czy garaż blaszany wymaga uziemienia i jak je wykonać?

  Tak, uziemienie jest obowiązkowe w garażu blaszanym ze względu na metalową konstrukcję, która może przewodzić prąd i stanowić ryzyko porażenia. Wykonaj je poprzez wbicie pręta uziemiającego (min. 2 m długości) w grunt obok garażu i podłączenie go do szyny uziemiającej w rozdzielnicy za pomocą przewodu ochronnego (żółto-zielonego). Całość musi być połączona z instalacją uziemiającą budynku głównego. To zabezpiecza przed wyładowaniami atmosferycznymi i awariami.

• Jakie zabezpieczenia stosować w instalacji elektrycznej garażu blaszanego?

  Podstawowe zabezpieczenia to wyłączniki nadprądowe (B lub C) dla każdego obwodu oraz różnicówka RCD chroniąca przed porażeniem. W garażu, gdzie ryzyko wilgoci jest wysokie, zainstaluj dodatkowo zabezpieczenia przeciwzwarciowe i przepięciowe. Użyj gniazd wodoszczelnych IP44 lub wyższego. Cała instalacja powinna być chroniona bezpiecznikiem głównych w rozdzielnicy domowej, a oświetlenie i gniazda rozdzielone na osobne obwody dla bezpieczeństwa.

• Jakie są wymogi prawne dotyczące instalacji elektrycznej w garażu blaszanym?

  Zgodnie z polskim prawem (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych) instalacja musi być wykonana przez osobę z uprawnieniami SEP. Wymaga zgłoszenia do nadzoru budowlanego, jeśli garaż jest powyżej 35 m². Obowiązkowe jest uziemienie, ochrona przeciwporażeniowa i badanie instalacji po montażu (protokołem odbioru). Niezgodność grozi karami, dlatego zawsze stosuj normy PN-HD 60364 i konsultuj z inspektorem.
