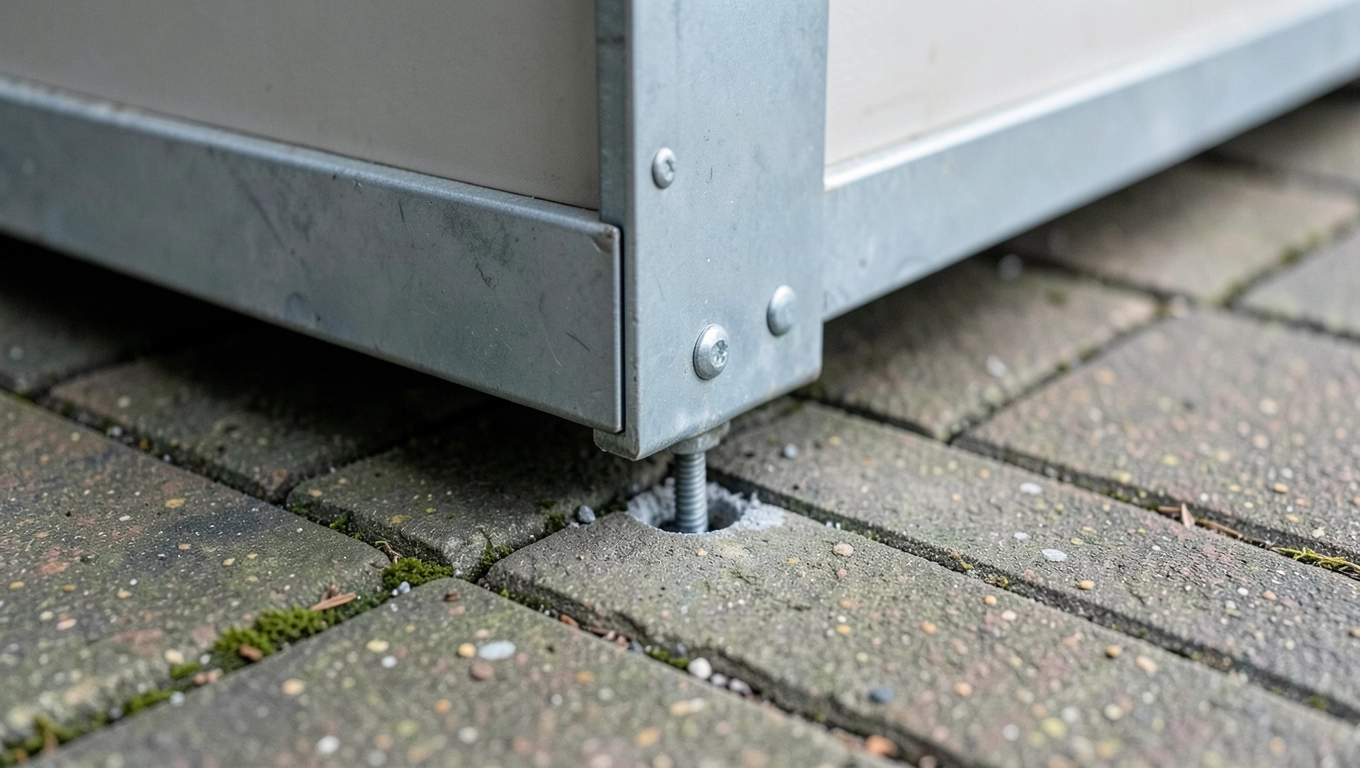

Jak zakotwić garaż blaszany do kostki brukowej krok po kroku

Garaż blaszany na kostce brukowej kotwi się nie do samej kostki, lecz do betonu: do wylewki, jeśli kostka leży na betonie, albo do bloczków lub stóp betonowych osadzonych w miejscu wyjętych kostek. Najczęściej używa się stalowych kotew rozporowych lub trzpieniowych o średnicy 10-12 mm, np. 10×100 mm albo 10×120 mm, przykręcanych przez dolną ramę w narożnikach i wzdłuż ścian. Kotwa osadzona tylko w kostce ułożonej na piasku nie daje pewnego mocowania, bo przy silnym wietrze może wyrwać się razem z kostką.

• Czy można zakotwić garaż blaszany do samej kostki brukowej?
• Dlaczego garaż blaszany na kostce trzeba zakotwić?
• Jak sprawdzić, co jest pod kostką brukową?
• Czym najlepiej zakotwiczyć garaż blaszany na kostce brukowej?
• Jak zakotwić garaż blaszany do kostki brukowej krok po kroku
• Najczęstsze błędy przy kotwieniu garażu blaszanego do kostki brukowej
• Od czego zależy koszt i czas kotwienia garażu blaszanego na kostce?
• Jak kontrolować kotwy garażu blaszanego po montażu?

Czy można zakotwić garaż blaszany do samej kostki brukowej?

Producenci garaży blaszanych tego nie zalecają: kostka brukowa jest dobrą nawierzchnią pod blaszak, ale sama nie jest pewnym punktem kotwienia. Według poradnika Garaży Interstal o kotwieniu do podłoża nie należy mocować garażu bezpośrednio do ziemi ani do samej kostki brukowej, a bezpieczne podłoża to wylewka betonowa, punktowe stopy betonowe lub solidne prefabrykaty osadzone w gruncie. Podobnie stawia sprawę poradnik WAW System o błędach montażowych: ten producent wymaga kotwienia wyłącznie do fundamentu betonowego, a nie do samej kostki.

Przyczyna leży w budowie nawierzchni. Kostka brukowa jest podłożem warstwowym: pojedyncze kostki leżą na podsypce i podbudowie, a nośność całości zależy od tych warstw, nie od samej kostki. Kotwa rozporowa rozpiera się w jednej kostce, którą przy podrywaniu garażu przez wiatr trzyma głównie jej ciężar i tarcie w spoinach. Dlatego, jak opisuje poradnik o kotwieniu blaszaka do kostki brukowej, przy nawierzchni z kostki stosuje się dodatkowe elementy wzmacniające, takie jak bloczki betonowe lub wylewka betonowa.

Dlaczego garaż blaszany na kostce trzeba zakotwić?

Garaż blaszany trzeba zakotwić, bo jest lekki w stosunku do powierzchni ścian i dachu, więc wiatr może go przesunąć, odkształcić albo poderwać. Interstal podaje, że ryzyko przemieszczenia rośnie przy podmuchach powyżej ok. 60-70 km/h, a takie warunki zdarzają się w Polsce kilka razy w roku, głównie jesienią i zimą. Rzeczywista odporność zależy od wymiarów garażu, ekspozycji działki i podłoża.

Kotwienie ma też znaczenie dla bramy. Stabilnie zamocowana dolna rama utrzymuje konstrukcję prosto, a garaż, który choćby nieznacznie się przesunął lub osiadł, może powodować ocieranie bramy, kłopoty z jej domknięciem albo wypadanie z prowadnic. Dotyczy to zarówno bramy uchylnej, jak i dwuskrzydłowej.

Przesunięty lub przewrócony garaż blaszany może uszkodzić samochód, ogrodzenie lub sąsiedni budynek i stanowi zagrożenie dla osób w pobliżu. Jeśli garaż jest ubezpieczony, sprawdź w warunkach polisy, czy wymagają one mocowania konstrukcji do podłoża.

Jak sprawdzić, co jest pod kostką brukową?

Zanim kupisz kotwy, sprawdź, na czym leży kostka w miejscach narożników garażu, bo od tego zależy cała metoda kotwienia. Najprościej wyjąć jedną kostkę w planowanym narożniku i zobaczyć, czy pod nią jest beton, czy podsypka z piasku lub kruszywa.

Kostkę na podjazdach i placach często układa się na podsypce i podbudowie bez betonu. Jak wygląda taka konstrukcja nawierzchni, opisuje artykuł o podjeździe z kostki brukowej. Przy okazji sprawdź, czy kostka leży równo i nie ma luźnych elementów, bo nierówności przeniosą się na ramę garażu.

Czym najlepiej zakotwiczyć garaż blaszany na kostce brukowej?

Na kostce brukowej najlepiej sprawdzają się stalowe kotwy rozporowe (tulejowe, trzpieniowe) lub śruby do betonu, ale tylko wtedy, gdy pracują w betonie pod kostką albo w osadzonym bloczku. W zestawieniu sposobów kotwiczenia garażu Meblobranie kotwy rozporowe przypisano do kostki brukowej, wylewki betonowej i bloczków fundamentowych, kotwy wkręcane do bruku, betonu i bloczków, a kotwy gruntowe do gruntu nieutwardzonego.

Wymiary podają producenci garaży: poradnik Garaże24 o kotwiczeniu garażu wymienia kotwy stalowe do wylewki o średnicy 10-12 mm i długości 80-150 mm oraz kołki rozporowe do płyt betonowych o długości 8-12 cm. Przy kostce leżącej na betonie dobieraj długość z zapasem: grubość kostki i warstwy pod nią nie liczy się do głębokości osadzenia kotwy w betonie.

Na co zwrócić uwagę przy wyborze kotew do kostki brukowej

• Długość: grubość kostki plus głębokość osadzenia w betonie lub bloczku podana przez producenta kotwy.
• Średnica: przy standardowym garażu zwykle 10 mm, większa przy dużej konstrukcji, jeśli tak wskaże producent garażu.
• Materiał: stal nierdzewna lub ocynkowana; tam, gdzie nawierzchnię zimą się soli, lepiej znosi to stal kwasoodporna A4.
• Łeb: sześciokątny lub kołnierzowy, wygodny do dokręcenia kluczem.
• Podkładki: stalowe o dużej średnicy, najlepiej z uszczelką EPDM, która zamyka otwór przed wodą.
• Przeznaczenie: kotwa opisana przez producenta jako przeznaczona do betonu; kołki do płyt gipsowo-kartonowych lub drewna się nie nadają.

Jak zakotwiczyć garaż blaszany do betonu?

Do wylewki betonowej garaż blaszany kotwi się kotwami trzpieniowymi lub opaskowymi, a do standardowej wylewki według porady Castoramy o kotwach do garażu blaszanego powinny wystarczyć kotwy 10×100 mm lub 10×120 mm. Wielkość kotew dobiera się do grubości betonu, przewidywanego obciążenia i warunków atmosferycznych. Kotwy trzpieniowe można odkręcić i zmienić ich położenie, co pomaga przy nierównym betonie i przy regulacji bramy uchylnej.

Bardzo mocne połączenie z fundamentem dają też pręty gwintowane wklejane na zaprawę chemiczną, które wymienia Garaże24. Ta sama zasada działa przy kostce leżącej na betonie: wiercisz przez kostkę, a kotwa pracuje w betonie pod nią.

Jak zakotwić garaż blaszany do kostki brukowej krok po kroku

Kotwienie garażu blaszanego na kostce brukowej to trzy etapy: przygotowanie punktów betonowych, wypoziomowanie garażu i osadzenie kotew przez dolną ramę. Sposób mocowania ustal już przy zamawianiu garażu, bo jak zaznacza Interstal, montażysta musi wiedzieć, czy ma wykonać kotwienie w dniu montażu.

Krok 1: sprawdź podłoże i przygotuj punkty betonowe

Odkryj podłoże w narożnikach i wzdłuż ścian przyszłego garażu. Jeśli pod kostką jest piasek lub kruszywo, wyjmij kostki w narożnikach i w połowie długości ścian, wykop otwory, osadź bloczki betonowe lub wylej stopy i wypoziomuj je równo z kostką. Bloczki muszą stabilnie siedzieć w gruncie, a między dolną ramą a podłożem nie powinno być szczelin; wylany beton przed kotwieniem musi stwardnieć zgodnie z zaleceniami producenta mieszanki. Na koniec ułóż kostkę z powrotem wokół bloczków.

Ogólne zasady przygotowania terenu pod blaszak opisuje poradnik jak przygotować podłoże pod garaż blaszany.

Krok 2: ustaw i wypoziomuj garaż

Ustaw garaż w docelowym miejscu i wypoziomuj go na klockach montażowych lub podkładkach regulowanych, sprawdzając poziomicą każdą ścianę i miarą obie przekątne. Wypoziomowanie przed kotwieniem zapobiega wypaczeniu szkieletu podczas dokręcania śrub, na co zwraca uwagę WAW System. Po zakotwieniu każda poprawka wymaga odkręcenia kotew.

Krok 3: zaznacz punkty kotwienia

Kotwy rozmieść w każdym narożniku i w punktach pośrednich wzdłuż ścian, wykorzystując otwory w dolnej ramie. Liczbę i rozstaw punktów podaje instrukcja producenta garażu; dłuższe ściany zbierają więcej wiatru, więc dłuższy garaż potrzebuje więcej punktów pośrednich. Cztery kotwy tylko w narożnikach rozkładają obciążenie nierówno, a przy bramie zostaw wolne miejsce, żeby łby kotew nie kolidowały z prowadnicami.

Krok 4: nawierć otwory przez kostkę

Wierć prostopadle do powierzchni kostki wiertłem do betonu o średnicy podanej przez producenta kotwy. Ukośny otwór osłabia mocowanie, zbyt ciasny może rozłupać kostkę, a zbyt luźny nie da kotwie rozporu. W samej kostce pracuj bez udaru lub z małą siłą, a pełny udar włącz po dojściu do betonu lub bloczka. Otwór zrób nieco głębszy niż część kotwy osadzana w podłożu, zgodnie z instrukcją, i kontroluj głębokość ogranicznikiem lub znacznikiem na wiertle.

Krok 5: oczyść otwory i osadź kotwy

Wydmuchaj lub odkurz pył z każdego otworu, bo zalegający pył zmniejsza tarcie kotwy rozporowej i przyczepność żywicy w kotwie chemicznej. Wsuń kotwę przez otwór w ramie, załóż szeroką podkładkę stalową z uszczelką EPDM i dokręć kluczem dynamometrycznym momentem podanym przez producenta kotwy. Dokręcanie na oko daje albo luźne mocowanie, albo pękniętą kostkę i wgnieciony profil.

Krok 6: sprawdź stabilność i uszczelnij mocowania

Po dokręceniu wszystkich kotew pchnij garaż w ścianę boczną: prawidłowo zakotwiony nie drga i nie kołysze się. Jeśli konstrukcja się rusza, dokręć kotwy lub dodaj punkty mocowania. Na koniec uszczelnij każdy punkt silikonem dekarskim, żeby woda nie wnikała w gwint i nie zamarzała w nim zimą.

Narzędzia i materiały do kotwienia garażu blaszanego

• Wiertarka udarowa i wiertła do betonu w średnicach wymaganych przez kotwy.
• Klucz dynamometryczny i klucz nasadowy pasujący do łba kotwy.
• Poziomica, miara zwijana, marker.
• Sprężone powietrze, pompka do otworów lub odkurzacz warsztatowy.
• Rękawice, okulary ochronne i ochronniki słuchu.
• Kotwy stalowe, podkładki stalowe, uszczelki EPDM, silikon dekarski, klocki do poziomowania.
• W wariancie na podsypce: bloczki betonowe lub beton na stopy punktowe.

Najczęstsze błędy przy kotwieniu garażu blaszanego do kostki brukowej

Większość problemów z kotwieniem blaszaka na kostce wynika z tego, że kotwa nie ma w czym pracować: siedzi w kostce na piasku, w spoinie albo w zbyt płytkim otworze.

• Kotwienie do samej kostki na podsypce: kotwa trzyma się jednej kostki, a nie podłoża nośnego.
• Kotwa w spoinie zamiast w pełnej kostce: spoina piaskowa praktycznie nie ma wytrzymałości i z czasem się wypłukuje.
• Za płytki otwór: kotwa nie osiąga wymaganej głębokości w betonie albo wystaje ponad ramę. Mierz głębokość, nie wierć na oko.
• Brak podkładek: łeb dokręcony wprost do cienkiego profilu wgniata go, a materiał wokół otworu z czasem może pękać.
• Za mało punktów mocowania: kilka kotew przejmuje wtedy prawie całe obciążenie od wiatru.
• Nieodpowiednie kotwy: kołki do płyt gipsowo-kartonowych lub drewna nie są przeznaczone do betonu i nie przeniosą sił od wiatru.
• Pominięcie poziomowania: krzywo ustawiony garaż ma naprężenia w profilach, które mogą rozszczelniać łączenia i utrudniać pracę bramy.

Od czego zależy koszt i czas kotwienia garażu blaszanego na kostce?

Koszt i czas kotwienia zależą przede wszystkim od tego, co jest pod kostką: wiercenie przez kostkę do istniejącego betonu to mniej pracy niż wyjmowanie kostek i osadzanie bloczków lub wylewanie stóp. Na wydatek wpływają też liczba punktów mocowania, rodzaj kotew (mechaniczne czy chemiczne), materiał kotew oraz to, czy kotwienie wykona ekipa montująca garaż.

Kiedy zlecić kotwienie fachowcowi?

• Podłoże ma duże nierówności, których nie wyrównasz klockami ani podkładkami.
• Garaż jest duży, np. blaszany garaż na dwa samochody, i rozkład obciążeń wymaga obliczeń.
• Działka jest otwarta na wiatr, np. na wzniesieniu, w terenie podgórskim lub nadmorskim.
• Nie wiesz, co jest pod kostką, albo podłoże jest różne w różnych miejscach.

Jak kontrolować kotwy garażu blaszanego po montażu?

Kotwy garażu blaszanego sprawdzaj okresowo, a zawsze po silnym wietrze: czy nie poluzowały się, czy kostka wokół nie pękła lub nie osiadła i czy uszczelnienie jest całe. Po montażu zapisz datę, typ i liczbę kotew, moment dokręcenia oraz użyty uszczelniacz. Taki protokół ułatwia późniejsze przeglądy, a przy szkodzie pokazuje, jak zamocowano konstrukcję.
