Słupki pod bramę: jak głęboko je wkopać, żeby brama się nie przekrzywiła

Czynniki decydujące o głębokości osadzenia słupka

Strefa przemarzania gruntu to pierwszy filtr, przez który musi przejść każdy projekt ogrodzenia z bramą. W Polsce waha się ona od 0,8 m w zachodniopomorskim do 1,4 m w Suwałkach i Białymstoku, a konkretne wartości dla danej gminy publikuje Instytut Meteorologii i Gospodarki Wodnej. Słupek osadzony płycej niż ta granica zostanie wypchnięty przez soczewkę lodu, która tworzy się podczas cykli zamrażania i rozmrażania. To właśnie ten mechanizm, a nie ciężar samej bramy, odpowiada za charakterystyczne przechylenie konstrukcji po pierwszej zimie.

• Czynniki decydujące o głębokości osadzenia słupka
• Wymiary otworu i zbrojenie pod słupki bramowe
• Montaż słupków pod bramę krok po kroku
• Najczęstsze błędy przy wkopywaniu słupków i jak ich uniknąć
• Zbrojenie fundamentu i dobór słupka do wagi bramy

Rodzaj podłoża modyfikuje obliczenia o kilkanaście centymetrów w każdą stronę. Piasek suchy i żwir wymagają otworu płytszego o około 10 cm, ponieważ ich nośność pozwala skrócić część podziemną. Glina i ił zatrzymują wodę, zwiększają masę gruntu i wymagają głębszego fundamentu, często sięgającego 120 cm. Torf, namuł i grunty organiczne nie nadają się do bezpośredniego betonowania, konieczne jest wybranie warstwy słabej i zastąpienie jej podsypką żwirową klasy 31,5/63.

Wysokość i masa skrzydła zmieniają wymiarowanie wprost proporcjonalnie. Brama dwuskrzydłowa o wymiarach 4×1,8 m i masie 180 kg wymaga słupka 80×80 mm osadzonego na 100 cm, natomiast brama przesuwna 6 m ważąca 300 kg potrzebuje profilu 100×100 mm i fundamentu sięgającego 120 cm. Zasada 1:3 między częścią podziemną a naziemną sprawdza się w 90% przypadków na gruntach typowych, jeśli słupek ma 2,4 m nad ziemią, pod ziemią powinno znaleźć się minimum 80 cm.

Ekspozycja na wiatr bywa pomijaną, a decydującą zmienną. Działka otwarta od strony zachodniej, bez zabudowy ani drzew, narażona jest na parcie wiatru rzędu 500-700 N/m², co przy bramie 6 m generuje moment wywracający ponad 2 kNm. W takiej lokalizacji głębokość osadzenia słupków ogrodzeniowych powinna wzrosnąć o 15-20 cm względem wartości katalogowej. Krótko mówiąc: im więcej „łajby" łapie skrzydło, tym głębiej musi sięgać fundament.

Przed rozpoczęciem prac warto wykonać wiercenie próbne szpadlem lub świdrem ręcznym na głębokość 1,2 m. Pozwoli to ocenić rzeczywisty profil gruntu i wykryć ewentualne warstwy nasypowe, które trzeba wymienić przed betonowaniem.

Wymiary otworu i zbrojenie pod słupki bramowe

Średnica otworu zależy od masy bramy i przekroju słupka. Dla lekkich konstrukcji do 80 kg wystarcza otwór 30 cm, dla bram dwuskrzydłowych do 200 kg, 35 cm, natomiast ciężkie bramy przesuwne powyżej 250 kg wymagają średnicy 40 cm. Zasada jest prosta: każdy centymetr betonu wokół profilu zwiększa powierzchnię oporu bocznego, która przeciwdziała wyciąganiu i przechyłowi. Szerokość otworu powinna być o 10-15 cm większa od boku słupka, aby umożliwić swobodne obsypanie mieszanką i wibrowanie.

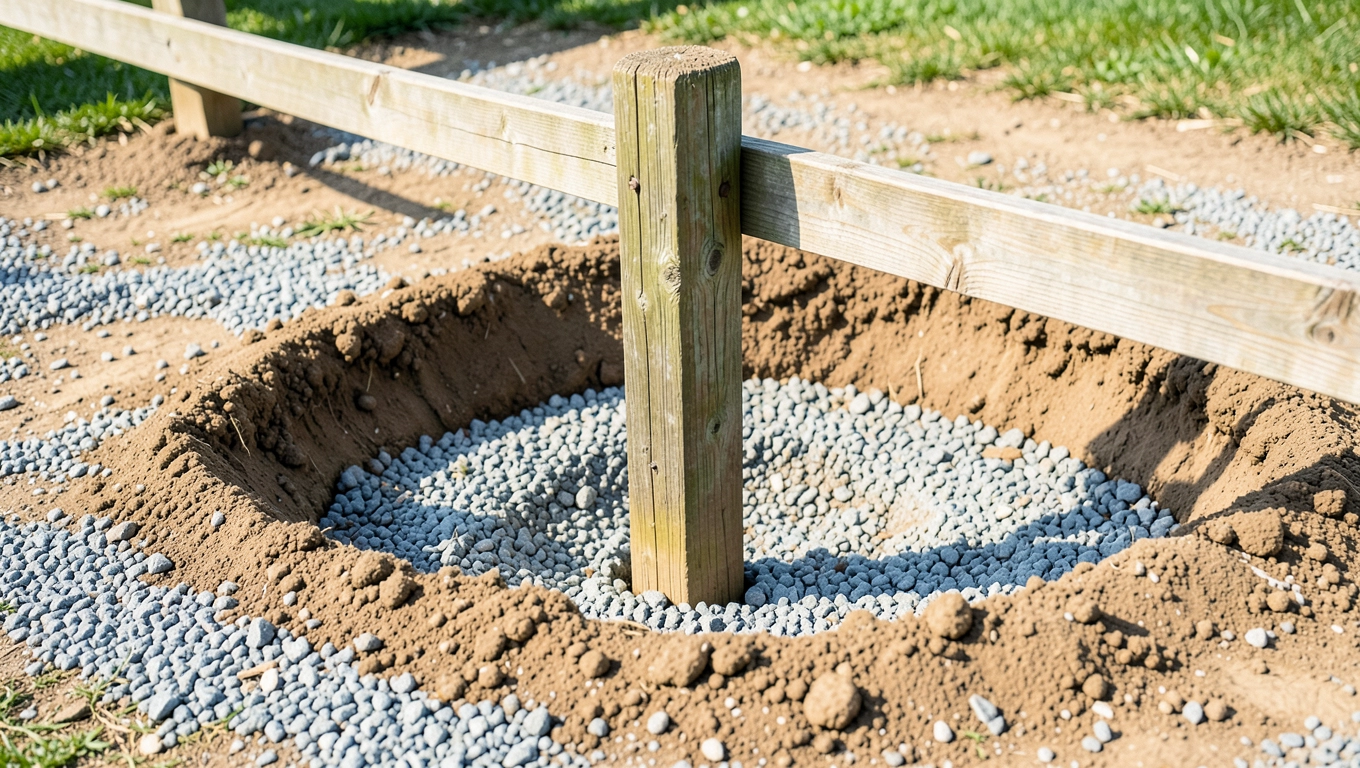

Podsypka żwirowa na dnie wykopu pełni podwójną funkcję. Po pierwsze odprowadza wodę opadową od stopy fundamentu, zapobiegając jej gromadzeniu się pod słupkiem w sezonie zimowym. Po drugie rozprasza obciążenie punktowe na większą powierzchnię. Warstwa żwiru 31,5/63 grubości 10 cm, ubita warstwa po warstwie, zmniejsza osiadanie fundamentu nawet o 40% w porównaniu z betonowaniem bezpośrednio na glinie. W gruntach podmokłych warto dodać rurkę drenarską PVC 50 mm odprowadzającą wodę poza strefę fundamentu.

Zbrojenie pionowe to element, którego brak oznacza katastrofę po 3-4 sezonach. Beton sam w sobie wytrzymuje ściskanie rzędu 25 MPa, ale przy zginaniu spowodowanym parciem wiatru rozpada się już przy 4 MPa. Pręty żebrowane klasy AIIIN o średnicy 12-16 mm, w liczbie 4-6 sztuk na jeden słupek, rozwiązują ten problem. Rozpór strzemion z drutu 6 mm co 20 cm utrzymuje szkielet w geometrii i zwiększa przyczepność do betonu.

Klasa betonu determinuje trwałość całej konstrukcji. C16/20 sprawdza się pod lekkie furtki, ale bramy wymagają minimum C25/30 zgodnie z normą PN-EN 206+A2:2021. Beton wyższej klasy lepiej współpracuje ze strefą przemarzania, ponieważ ma mniejszą nasiąkliwość i większą odporność na cykliczne zamrażanie. Workowana mieszanka gotowa, na przykład klasy S1 z kruszywem do 16 mm, gwarantuje powtarzalność parametrów, domowe mieszanie cementu z piaskiem na budowie daje rozrzut wytrzymałości nawet 30%.

Nigdy nie betonuj słupka wypełniając otwór do samej powierzchni gruntu. Pozostaw 5 cm zagłębienia poniżej poziomu terenu i zasyp ziemią lub kostką brukową. Woda stojąca przy fundamencie w okresie roztopów potrafi w ciągu jednej zimy zniszczyć nawet zbrojoną stopę.

Czas wiązania betonu zależy od temperatury otoczenia bardziej niż od jego klasy. Przy 20°C słupek można obciążać po 7 dniach, przy 10°C, po 14 dniach, a przy 5°C, po 21 dniach. Montaż skrzydła bramy na „świeżym" fundamencie to najczęstsza przyczyna trwałego przechyłu, ponieważ masa bramy wprowadza moment zginający zanim beton osiągnie 70% wytrzymałości projektowej. W praktyce oznacza to, że bramę montujemy zawsze w drugim tygodniu po betonowaniu, nigdy tego samego dnia.

Montaż słupków pod bramę krok po kroku

Wytyczenie osi bramy rozpoczynamy od osi centralnej, czyli punktu, w którym spotykają się oba skrzydła w pozycji zamkniętej. Od niego mierzymy symetrycznie szerokość światła bramy, dodając po 5 cm na każdy luz montażowy. Sznurek naciągnięty między palikami wyznacza linię prostą, proste oko to nie jest, więc zawsze warto sprawdzić przekątnymi, które w prostokącie muszą być równe. Różnica większa niż 1 cm na długości 4 m oznacza błąd, który zemści się przy montażu zawiasów.

Wykopanie otworów wykonujemy wiertnicą glebową lub szpadlem. Świder ręczny 30 cm pracuje na suchych piaskach, natomiast w glinie potrzebna jest wiertnica spalinowa z przedłużką 1 m. Każdy otwór powinien mieć pionowe ścianki i płaskie dno, bez zawirowań gruntu. Głębokość kontrolujemy miarą włożoną do otworu przed betonowaniem, łatwiej poprawić 5 cm różnicy teraz niż po stwardnieniu betonu.

Podsypkę żwirową sypiemy warstwami po 5 cm, ubijając każdą ręcznym ubijakiem lub pogrążalnikiem wibracyjnym. Żwir klasy 31,5/63 nie pyli, dobrze się klinuje i nie zatrzymuje wody kapilarnej. W gruntach gliniastych na dno otworu warto położyć geowłókninę 120 g/m², która zapobiega mieszaniu się żwiru z rodzimym iłem. Trzy warstwy po 5 cm dają po ubiciu stabilną podstawę o wytrzymałości około 80 MPa.

Ustawienie słupka wymaga dwóch osób i poziomicy 60 cm. Profil ustawiamy na warstwie żwiru, korygujemy położenie klinami z drewna lub plastikowymi rozpórkami, sprawdzamy pion w dwóch prostopadłych płaszczyznach. Tymczasowe stężenia z desek przybitych do palików utrzymują słupek w pozycji przez czas betonowania i wiązania. Kluczowe: poziomica pokazuje zero w obu osiach jednocześnie, każde przesunięcie o 1° na wysokości 2,4 m przekłada się na 4 cm odchylenia wierzchołka.

Zbrojenie umieszczamy przed zalewaniem betonu. Pręty główne rozmieszczamy symetrycznie wokół słupka w odległości 3-4 cm od ścianek otworu, strzemiona wiążemy drutem wiązałkowym 1,2 mm co 20 cm. Szkielet powinien wystawać ponad dno wykopu i sięgać 5 cm poniżej górnej krawędzi betonu. Stosując pręty ze stali AIIIN, pamiętajmy o ich oczyszczeniu z rdzy luźnej i tłuszczu, warstwa świeżego betonu musi mieć bezpośredni kontakt z żebrowaną powierzchnią pręta, żeby siły mogły się przenosić przez przyczepność mechaniczną.

Betonowanie C25/30 wykonujemy warstwami po 30 cm, każdą zagęszczając buławą wibracyjną lub przynajmniej długim prętem. Wibrowanie usuwa pęcherzyki powietrza, które po stwardnieniu stałyby się mikropustkami obniżającymi mrozoodporność. Mieszanka powinna mieć konsystencję S1 (opad stożka 30-60 mm), zbyt sucha nie wypełni narożników, zbyt mokra rozsegreguje się i osłabi otulinę zbrojenia. Po zalaniu wygładzamy powierzchnię packą i przykrywamy folią PE na 48 godzin, by ograniczyć odparowanie wody.

Przed zalaniem betonu zabezpiecz słupek przed korozją w strefie styku z gruntem. Taśma bitumiczna nawinięta na profil na wysokości 10 cm powyżej i poniżej poziomu terenu wydłuża żywotność słupka o 8-10 lat. Farba antykorozyjna podkładowa w połączeniu z taśmą daje podwójną ochronę.

Najczęstsze błędy przy wkopywaniu słupków i jak ich uniknąć

Zbyt płytki wykop to grzech pierworodny każdej amatorskiej realizacji. Słupek wbetonowany na 40-50 cm w gruncie gliniastym przetrwa może jedną, może dwie zimy, zanim soczewka lodu wypchnie go o 3-5 cm. Po takim przechyle brama zaczyna ocierać o próg, zawiasy pracują pod kątem, a automatyka napędowa dostaje nierównomierne obciążenie. Koszt naprawy fundamentu przewyższa kilkukrotnie różnicę między wykopem 80 cm a 120 cm. Zanim więc wbetonujesz słupek, zmierz głębokość strefy przemarzania dla swojej gminy na mapie IMGW.

Beton bez zbrojenia to drugi grzech, równie powszechny co pierwszy. Czysty beton znosi ściskanie, ale nie znosi zginania, a każda brama przenosi na słupek siłę boczną od wiatru i moment od ciężaru skrzydła. Beton niezbrojony pęka już przy naprężeniach 3-4 MPa, podczas gdy zbrojony wytrzymuje 15-20 MPa. Inwestycja w sześć prętów Ø12 mm to koszt około 40 zł na słupek, kwota, która ratuje całą bramę przed wymianą po pięciu latach.

Brak podsypki drenażowej sprawia, że woda deszczowa gromadzi się na dnie otworu i nasącza beton od spodu. Po kilku cyklach zamrażania i rozmarzania powstają mikropęknięcia, które z biegiem lat zamieniają się w rysy widoczne gołym okiem. Warstwa żwiru 10 cm na dnie wykopu rozwiązuje problem za kilkanaście złotych. Bez niej nawet najlepszy beton C30/37 zaczyna się łuszczyć po 8-10 sezonach.

Montaż w mokrym gruncie bez izolacji to najkrótsza droga do katastrofy. Jeśli woda gruntowa sięga powyżej dna wykopu, konieczne jest odwodnienie igłofiltrami na czas robót albo zastosowanie betonu wodoszczelnego W8. Betonowanie „pod wodą" bez konsultacji z projektantem oznacza konieczność powtórzenia całości po 2-3 latach.

Pozostawienie betonu bez ochrony przed słońcem i wiatrem w pierwszych 48 godzinach powoduje spękanie skurczowe. Beton potrzebuje wilgoci do prawidłowej hydratacji cementu, gdy odparuje zbyt szybko, powstają rysy o rozwartości 0,2-0,5 mm, przez które wnika woda i mróz. Polewanie wodą co 4-6 godzin przez pierwsze dwa dni, przykrycie folią lub matą jutową eliminuje to ryzyko bez dodatkowych kosztów.

Brak dylatacji między słupkiem a przęsłem ogrodzenia to błąd estetyczno-konstrukcyjny. Bez warstwy elastycznej (np. pianki PE 10 mm) drgania od wiatru przenoszą się bezpośrednio z przęsła na słupek bramowy, który musi przenosić moment obrotowy niedostosowany do swojego przekroju. Pianka 5 mm kosztuje 2 zł za metr, a różnicę widać dopiero po piątym sezonie, kiedy przęsło sąsiadujące z bramą stoi prosto, a brama zaczyna się przechylać.

Montaż bramy przed upływem 7 dni od betonowania to pośpiech, który kosztuje najwięcej. Beton po 24 godzinach ma zaledwie 30% wytrzymałości projektowej, po 7 dniach, 70%, po 28 dniach, 100%. Obciążenie skrzydłem o masie 200 kg w pierwszym dniu powoduje trwałe odkształcenie plastyczne betonu w strefie przypowierzchniowej. Efekt widać jako mikroskopijne przechylenie, które z każdym rokiem narasta. Kolejność prac ma znaczenie: najpierw słupki, potem tydzień przerwy, potem zawiasy i skrzydło.

Zbrojenie fundamentu i dobór słupka do wagi bramy

Dobór przekroju słupka to funkcja trzech zmiennych: masy skrzydła, długości przęsła oraz ekspozycji na wiatr. Słupek 60×60 mm z profila zamkniętego o grubości ścianki 2 mm udźwignie furtkę do 50 kg, ale przy bramie dwuskrzydłowej 200 kg ugnie się o 8-10 mm przy silnym wietrze. Profil 100×100×4 mm ma sztywność czterokrotnie wyższą, co przekłada się na ugięcie rzędu 2-3 mm w identycznych warunkach. Różnica w cenie wynosi około 60-80 zł na słupek, kwota nieproporcjonalnie niska wobec trwałości całej inwestycji.

Pręty zbrojeniowe rozmieszczamy symetrycznie, w równej odległości od osi słupka. Cztery pręty Ø12 mm dla bram do 200 kg, sześć prętów Ø14 mm dla bram 200-350 kg, osiem prętów Ø16 mm dla konstrukcji przemysłowych powyżej 400 kg. Strzemiona z drutu żebrowanego 6 mm co 15-20 cm spinają pręty główne w sztywny szkielet. Minimalna otulina zbrojenia w betonie C25/30 to 40 mm, mniejsza wartość oznacza ryzyko korozji w strefie przemarzania.

Norma PN-EN 12839:2012 dotycząca prefabrykowanych elementów ogrodzeniowych podaje minimalne wymiary fundamentów dla słupków bramowych w zależności od klasy ekspozycji. Dla klasy XF2 (środowisko mokre, mróz) głębokość fundamentu nie może być mniejsza niż głębokość przemarzania pomniejszona o 15 cm, ale nie mniej niż 80 cm.

Klasy ekspozycji betonu wg PN-EN 206+A2:2021 definiują wymagania dla każdego środowiska. XC2 (mokre, rzadko suche) dotyczy fundamentów w gruncie nienapowietrzanym, XC3 i XC4, w gruncie napowietrzanym, XF1-XF4, w strefie przemarzania z różnym stopniem nasycenia wodą. Dla słupków bramowych w Polsce przyjmuje się zwykle XC2 i XF2, co oznacza beton C25/30 o w/c ≤ 0,55 i minimalną zawartość cementu 280 kg/m³. Workowany beton towarowy S1 zwykle spełnia te wymagania bez dodatkowej certyfikacji.

Temperatura otoczenia w trakcie wiązania zmienia czas potrzebny do uzyskania pełnej wytrzymałości. Poniżej 5°C hydratacja cementu praktycznie się zatrzymuje, dlatego betony zimowe zawierają dodatki przyspieszające wiązanie albo są podgrzewane. Optymalny zakres to 10-25°C, w którym beton osiąga 70% wytrzymałości po 7 dniach. Latem, przy temperaturze 30°C i wyżej, beton wiąże szybciej, ale wymaga intensywnego polewania wodą, bo odparowanie przewyższa hydratację. W praktyce najlepszy okres na fundamenty to maj-wrzesień.

Dodatki do betonu modyfikują właściwości mieszanki w sposób, który warto znać. Plastyfikatory (np. na bazie polikarboksylanów) obniżają współczynnik w/c bez utraty urabialności, co zwiększa wytrzymałość końcową o 15-20%. Przyspieszacze wiązania (chlorek wapnia, gliniany) skracają czas oczekiwania, ale mogą powodować korozję stali zbrojeniowej, lepsze są przyspieszacze bezchlorkowe. Domieszki napowietrzające tworzą mikropory, które kompensują ciśnienie lodu i zwiększają mrozoodporność o 30-50 cykli.

Schemat wymiarowania słupka w gruncie wygląda następująco: część naziemna ma wysokość H, część podziemna ma głębokość wynikającą ze wzoru min(1/3 × H + 20 cm; strefa przemarzania + 10 cm; wartość z tabeli gruntów). Dla bramy dwuskrzydłowej H = 180 cm, strefa przemarzania 100 cm, grunt gliniasty, minimalna głębokość wynosi max(80 cm; 110 cm; 110 cm) = 110 cm. W praktyce przyjmuje się wartość 110-120 cm, co daje 20 cm zapasu na niedokładność wykopu.

Średnica otworu musi zapewnić minimum 10 cm betonu wokół słupka ze wszystkich stron. Dla profilu 100×100 mm otwór powinien mieć zatem 30×30 cm, dla profilu 120×120 mm, 32×32 cm, dla profilu 80×80 mm, 28×28 cm. W gruntach słabych średnicę zwiększa się o 5-10 cm, aby uzyskać większą powierzchnię oporu bocznego. W gruntach skalistych otwór może mieć dokładnie wymiar słupka plus 5 cm, bo skała sama przejmuje część obciążeń.

Łączenie słupka z fundamentem decyduje o tym, czy brama przetrwa huragan. Najsłabszym ogniwem bywa styk słupka z betonem, jeśli słupek stoi bezpośrednio na żwirze, a beton otacza go tylko z boków, moment obalający wyciąga go z fundamentu przy sile wiatru powyżej 60 km/h. Kotwienie talerzowe (płyta stalowa 200×200×8 mm przyspawana do stopy słupka) zwiększa opór wyciągania pięciokrotnie. Rozwiązanie proste, a zapobiega sytuacji, w której brama ląduje na chodniku po pierwszej wichurze.

Głębokość osadzenia słupka bramy waha się od 80 cm w suchych piaskach do 140 cm w gruntach organicznych i strefie Suwałk. Wartość 1/3 wysokości naziemnej sprawdza się jako minimum absolutne, ale strefa przemarzania i nośność gruntu mogą wymagać głębszego fundamentu. Zbrojenie pionowe z 4-8 prętów oraz strzemiona co 20 cm stanowią obowiązkowy element każdego słupka, który ma przenosić momenty od bramy i wiatru. Beton C25/30 z kruszywem do 16 mm, zagęszczony buławą wibracyjną i chroniony przed odparowaniem przez pierwsze 48 godzin, gwarantuje trwałość na pokolenia.

Montaż skrzydła rozpoczynamy najwcześniej po 7 dniach od betonowania w temperaturze 20°C, a w niższych, odpowiednio później. Każdy etap prac ma swoją kolejność i swój czas, a pominięcie któregoś z nich oznacza przechył, pęknięcie lub korozję w perspektywie 5-10 lat. Wiedza zawarta w tym tekście pochodzi z praktyki montażowej i normy PN-EN 12839, zgodnie z którą projektuje się ogrodzenia w całej Unii Europejskiej.

Zaplanuj prace z wyprzedzeniem, zamów beton towarowy z dostawą, sprawdź pogodę na 14 dni do przodu. Te trzy kroki kosztują godzinę, a ratują przed tygodniem opóźnień i przed koniecznością powtórzenia fundamentu po pierwszej zimie.

Źródła danych i norm: PN-EN 12839:2012 (Prefabrykowane elementy ogrodzeniowe), PN-EN 206+A2:2021 (Beton, wymagania, właściwości, produkcja i zgodność), Mapa stref przemarzania IMGW-PIB (www.imgw.pl), Eurokod 2 PN-EN 1992-1-1 (Projektowanie konstrukcji z betonu), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
