Kąt otwarcia bramy: jak obliczyć go, żeby działało bez szarpania

Dziewięćdziesiąt stopni wystarcza w teorii i na prostym podjeździe, ale wystarczy auto stojące blisko furtki, autobus dostawczy pod rozładunek albo wąska zatoka parkingowa, żeby standardowy łup bramy zaczął uwierać. Wtedy pojawia się pytanie, jak obliczyć kąt otwarcia bramy skrzydłowej tak, żeby zmieścić się w realiach działki, a jednocześnie nie przeciążyć siłownika i nie złamać zawiasów po dwóch sezonach.

• Dlaczego kąt powyżej 90° jest trudny technicznie
• Parametry słupka i skrzydła, które zmieniają kąt powyżej 90 stopni
• Kalkulator montażowy napędu: co wpisać i jak odczytać wynik
• Porównanie siłowników do dużych kątów otwarcia
• Jak zwiększyć kąt otwarcia bramy bez wymiany siłownika
• Bezpieczeństwo i normy przy szerokim otwarciu
• Checklist przed zakupem siłownika do szerokiego kąta
• Najczęstsze błędy przy kącie powyżej 100°
• FAQ praktyczne

Kąt powyżej 90° wymaga precyzyjnej geometrii, konkretnych wymiarów słupka i skrzydła oraz świadomego wyboru napędu o odpowiednim wysuwie. Poniżej znajdziesz pełny algorytm: od pomiaru, przez kalkulator montażowy, aż po konkretne modele i ich granice.

Dlaczego kąt powyżej 90° jest trudny technicznie

Siłownik ramowy działa jak proste ramię, które popycha skrzydło po łuku. Im bardziej brama się otwiera, tym mniejszy staje się kąt między tłoczyskiem a skrzydłem. To geometryczne prawo sprawia, że przy 100° efektywna siła działająca na skrzydło spada, a napęd musi wytworzyć większy moment obrotowy, żeby utrzymać ten sam ruch.

W praktyce wygląda to tak: przy 90° pełna siła tłoka zamienia się w użyteczny moment na zawiasie. Przy 110° z tej samej siły zostaje już tylko 70-80% użytecznej wartości, reszta idzie w reakcje poprzeczne, które obciążają uchwyty mocujące. Jeśli uchwyt na słupku jest za blisko zawiasu albo sam słupek jest wąski, te siły zaczynają go skręcać, a z czasem luzują się śruby kotwicy.

Kolejna sprawa to wysuw tłoczyska. Standardowy siłownik 300 mm osiąga swoją mechaniczną granicę w okolicach 95-100°, bo musi najpierw złożyć się w pozycji zamkniętej, a potem rozłożyć w otwartej. Dłuższy wysuw, 400 mm, daje zapas około 15-20°, ale kosztem gabarytu w pozycji złożonej, przez co trudniej go schować za słupkiem.

Wreszcie dochodzi fizyka samego skrzydła. Cięższe i dłuższe skrzydło ma większy moment bezwładności, więc przy dużym kącie otwarcia jego przyspieszenie na początku ruchu wymaga od napędu krótkiego, mocnego impulsu. Tego typu impulsy skracają żywotność przekładni.

Zasada kciuka: każde 10° powyżej 90° podwaja obciążenie uchwytów mocujących na słupku. Dlatego wąski profil stalowy 60×60 mm przy kącie 110° to proszenie się o pęknięcie spoiny.

Parametry słupka i skrzydła, które zmieniają kąt powyżej 90 stopni

Decydujący jest wymiar oznaczany jako O, czyli odległość punktu mocowania siłownika od osi obrotu skrzydła. Im mniejsze O względem długości skrzydła, tym większy kąt da się uzyskać tym samym napędem, bo tłoczysko pracuje pod korzystniejszym kątem przez dłuższą część łuku. Przy O = 70 mm na słupku 100×100 mm i skrzydle 1,8 m, kąt przekracza 100°. Przy O = 120 mm na tym samie słupku zejdziesz do 88-90°.

Grubość słupka HS ma znaczenie, bo węższy słupek przesuwa punkt mocowania bliżej zawiasu, więc O maleje, ale jednocześnie maleje też długość ramienia, na którym siłownik się opiera, co zwiększa moment zginający. Dla słupka stalowego 80×80 mm sensowne minimum to O = 100 mm. Dla klinkieru 25 cm da się zejść do O = 50-60 mm, bo materiał lepiej przenosi obciążenia punktowe.

Wysuw siłownika to drugi parametr obok O. Skok 300 mm obsługuje typowe konfiguracje do 100°, skok 400 mm pozwala regularnie przekraczać 110°, ale wymaga więcej miejsca za słupkiem w pozycji złożonej. W ciasnych zabudowach, gdzie słupek stoi 8-10 cm od ogrodzenia, napęd 400 mm po prostu się nie zmieści.

Waga i długość skrzydła wpływają pośrednio, przez moment obrotowy, który napęd musi pokonać. Skrzydło 2 m, 60 kg/m², ma masę około 240 kg, a jego środek ciężkości leży 1 m od zawiasu. Taka masa przy wietrze 30 km/h bocznym daje dodatkowe 15-20% obciążenia, które napęd musi zneutralizować podczas otwierania.

Typ słupka determinuje sposób mocowania. Na metalu stosuje się uchwyty przykręcane na śruby M10 z podkładką zbrojoną, na klinkierze konieczne są kotwy chemiczne minimum M12 na głębokość 100 mm, na betonie wystarczą kotwy mechaniczne M10. Każdy materiał inaczej przenosi siły rozciągające, które rosną wykładniczo po przekroczeniu 100°.

Kalkulator montażowy napędu: co wpisać i jak odczytać wynik

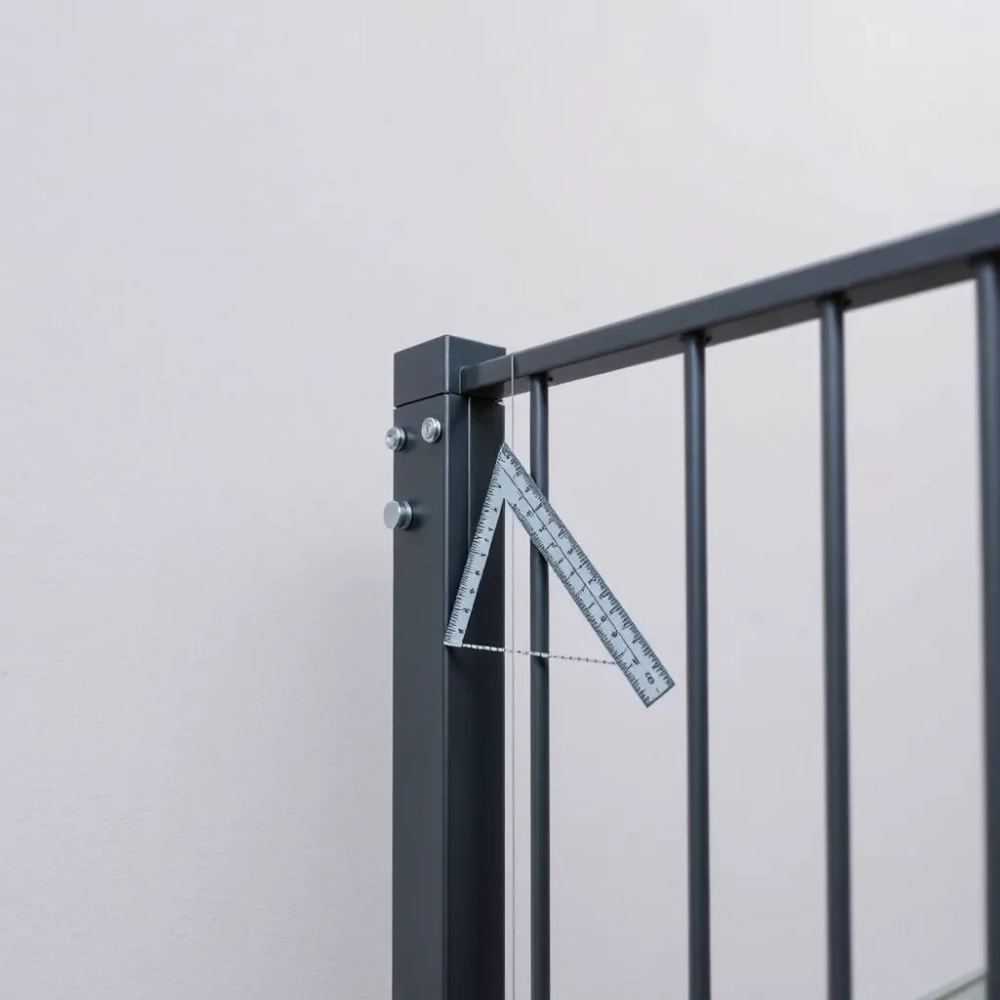

Algorytm kalkulatora montażowego opiera się na trzech zmiennych geometrycznych: wymiar A (odległość punktu mocowania na skrzydle od osi zawiasu), wymiar B (odległość punktu mocowania na słupku od osi zawiasu) oraz kąt docelowy otwarcia. Wartości te tworzą trójkąt, którego trzeci bok, czyli wymagany wysuw siłownika, liczy się z twierdzenia cosinusów.

Krok pierwszy: zmierz A, czyli odległość od osi zawiasu do miejsca, w którym ramię siłownika będzie się łączyć ze skrzydłem. Standardowo to 25-35% długości skrzydła, mierzone od zawiasu. Dla skrzydła 1,8 m daje to A w granicach 450-630 mm. Zbyt małe A powoduje, że siłownik pracuje pod ostrym kątem i traci moment, zbyt duże A skraca użyteczny wysuw.

Krok drugi: zmierz B, czyli odległość od osi zawiasu do punktu mocowania na słupku. Tu ważna jest nie sama wartość, lecz jej relacja z grubością słupka HS. Minimalne B to suma HS i 30 mm, żeby tłoczysko nie obcierało o krawędź. Dla słupka 15 cm daje to B minimum 180 mm.

Krok trzeci: wpisz kąt docelowy, na przykład 110°. Kalkulator wylicza wymagany wysuw L w pozycji otwartej, porównuje go ze skokiem siłownika i wskazuje margines bezpieczeństwa. Wynik poniżej 5 mm marginesu oznacza, że napęd będzie pracował na granicy pełnego wysuwu, co skraca żywotność uszczelnień.

Przykład liczbowy: HS = 15 cm, SS (odległość krawędzi skrzydła od osi zawiasu na wprost słupka) = 5 cm, D = 4,5 cm, O = 7 cm, A = 55 cm, B = 22 cm, kąt docelowy 105°. Wymagany wysuw L wynosi 38,7 cm, więc siłownik 400 mm mieści się z 1,3 cm zapasu. Dla kąta 115° przy tej samej geometrii L rośnie do 41,2 cm, co oznacza konieczność przesunięcia punktu mocowania o 2 cm w górę skrzydła.

Błąd pomiaru rzędu 1 cm na B przy kącie 110° przesuwa wymagany wysuw o 3-4 mm. Dlatego każdy pomiar powtarzaj dwukrotnie i używaj poziomicy, żeby oś zawiasu nie była przekrzywiona.

Porównanie siłowników do dużych kątów otwarcia

ETM-01 Light sprawdza się tam, gdzie potrzeba zaledwie 5° więcej niż standard. Jego słabym punktem jest ograniczony moment, więc przy skrzydle powyżej 150 kg zaczyna zwalniać na końcu ruchu. ETM-01 to rozsądny kompromis dla typowych posesji, ale przy kącie powyżej 100° też wchodzi w strefę podwyższonego zużycia.

ETM-02 to najczęstszy wybór, gdy kąt ma przekroczyć 100°. Wysuw 400 mm i moment 320 Nm pozwalają na 110-115° przy standardowej geometrii słupka. Sprawdza się przy skrzydłach do 250 kg i długości 2,2 m. Wymaga jednak 12 cm wolnej przestrzeni za słupkiem w pozycji złożonej.

ETM-03 to rozwiązanie dla bram przemysłowych albo posesji z autokarem do przewozu osób. Wysuw 500 mm otwiera pole do 125°, ale sam napęd waży 7 kg i wymaga solidnej kotwy. Jego cena odbija się od budżetu typowej inwestycji prywatnej, więc trzeba realnie ocenić, czy taki kąt jest faktycznie potrzebny, czy wystarczy modyfikacja geometrii.

Nie montuj siłownika na szybkozłączu przy kącie powyżej 100°. Siły poprzeczne rosną kilkukrotnie i mechanizm szybkiego rozpinania zaczyna się odkształcać po kilku miesiącach, co prowadzi do nierównomiernego ruchu skrzydła.

Jak zwiększyć kąt otwarcia bramy bez wymiany siłownika

Najskuteczniejsza metoda to przesunięcie punktu mocowania B bliżej krawędzi słupka, czyli zmniejszenie wymiaru O. Każdy centymetr mniej na O daje około 1,5-2° więcej przy tej samej geometrii, bo tłoczysko pracuje pod lepszym kątem. Granicą jest nośność materiału słupka, dlatego na klinkierze można zejść niżej niż na profilu stalowym.

Druga metoda to wydłużenie ramienia A, czyli przesunięcie punktu mocowania na skrzydle dalej od zawiasu. To daje większy wysuw w pozycji otwartej, więc ten sam siłownik pokonuje większy łuk. Trzeba jednak wzmocnić skrzydło w tym miejscu, najczęściej dodatkową blachą 4 mm dospawaną od wewnątrz, bo punkt mocowania przenosi teraz większe siły.

Trzecia opcja to zastosowanie ramienia przegubowego zamiast sztywnego. Ramię przegubowe pozwala tłoczysku zachować korzystniejszy kąt w szerokim zakresie ruchu, dzięki czemu efektywny kąt otwarcia rośnie o 10-15° bez zwiększania wysuwu. To rozwiązanie droższe, bo wymaga precyzyjniejszych łożysk, ale daje też płynniejszy ruch.

Czwarta ścieżka to modyfikacja zawiasów. Zawiasy z regulacją kąta otwarcia mają ogranicznik mechaniczny, który można przestawić, zyskując 5-8°. Nie zmienia to geometrii pracy siłownika, ale pozwala skrzydłu fizycznie otworzyć się szerzej, nawet jeśli napęd kończy ruch wcześniej. Wymaga to jednak precyzyjnego ustawienia, bo zbyt szerokie otwarcie bez uderzenia w ogranicznik nadwyręża cały układ.

Piąta metoda, często pomijana, to zmiana fundamentu pod słupkiem. Głębszy fundament (minimum 120 cm zamiast 80 cm) daje słupek stabilniejsze oparcie, co pozwala eksploatować większe kąty bez ryzyka przechyłu słupka, który przy 110° jest bardziej narażony na siły boczne od wiatru niż przy 90°.

Przy kącie powyżej 100° sprawdzaj luzy zawiasów co pół roku. Wystarczy 1 mm luzu, żeby skrzydło zaczęło opadać pod własnym ciężarem, a siłownik musi wtedy kompensować tę różnicę, co przyspiesza zużycie przekładni o 30-40%.

Bezpieczeństwo i normy przy szerokim otwarciu

Norma PN-EN 12453 reguluje wymagania bezpieczeństwa dla bram z napędem. Przy kącie otwarcia powyżej 100° obowiązkowe są listwy krawędziowe na czołowej i tylnej krawędzi skrzydła, bo strefa zgniotu między skrzydłem a słupkiem powiększa się o około 40% w porównaniu z kątem 90°. Bez listwy napęd nie przejdzie odbioru technicznego w obiektach komercyjnych.

Fotokomórki to drugi element wymagany przez normę, ale przy szerokim kącie ich ustawienie jest bardziej wymagające. Wiązka musi obejmować pełen łuk ruchu skrzydła, a nie tylko prostą linię zamknięcia, bo przy 110° skrzydło wchodzi w pole widzenia fotokomórki pod innym kątem niż przy 90°. Standardowe ustawienie może powodować fałszywe zatrzymania.

Norma PN-EN 12604 wymaga też, żeby napęd miał możliwość awaryjnego otwarcia ręcznego, niezależnie od pozycji skrzydła. Przy dużych kątach oznacza to konieczność zastosowania mechanizmu odblokowującego, który nie wymaga pełnego złożenia ramienia. Najprostsze rozwiązanie to klucz imbusowy 6 mm dostępny od strony posesji, gorsze to sznurek w korpusie, bo może się zaczepić o elementy konstrukcji.

Checklist przed zakupem siłownika do szerokiego kąta

• Pomiar A, B, O z dokładnością do 5 mm, powtórzony dwukrotnie
• Weryfikacja w kalkulatorze montażowym producenta dla kąta docelowego
• Sprawdzenie fundamentu słupka, głębokość minimum 1,2 m dla kąta powyżej 105°
• Rezerwa miejsca za słupkiem minimum 12 cm dla napędu 400 mm
• Zasilanie 230 V doprowadzone peszelem minimum 20 mm, przekrój kabla 3×1,5 mm²
• Awaryjne otwieranie od strony posesji, bez potrzeby wychodzenia na zewnątrz
• Fotokomórki ustawione na pełen łuk ruchu, nie tylko na pozycję zamkniętą
• Serwis pogwarancyjny w promieniu 50 km, dostępność części w 48 godzin

Najczęstsze błędy przy kącie powyżej 100°

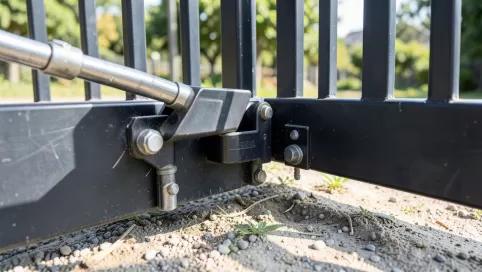

Montaż uchwytu na wysokości innej niż zawias to grzech główny, który psuje całą geometrię. Uchwyt musi leżeć w jednej płaszczyźnie z osią obrotu skrzydła, a jeśli jest przesunięty nawet o 15 mm, napęd pracuje pod stałym momentem skręcającym, który go niszczy.

Drugi błąd to brak smarowania przegubów ramienia. Przy kącie powyżej 100° przeguby pracują w pełnym zakresie ruchu, a bez smaru zużywają się w 2-3 lata zamiast 8-10 lat. Smar silikonowy w sprayu aplikowany raz w sezonie wystarczy.

Trzeci problem to ignorowanie wiatru. Brama otwarta na 110° łapie wiatr boczny jak żagiel, a napęd nie jest projektowany do pracy pod takim obciążeniem. Skrzydło 2,2 m przy wietrze 40 km/h generuje siłę boczną około 35 kG, która działa na siłownik jak dodatkowe 50% obciążenia. W takich warunkach napęd grzeje się i wyłącza termicznie po 3-4 cyklach.

Czwarta pułapka to zbyt ciasna regulacja krańcówek. Mechaniczne ograniczniki otwarcia muszą amortyzować uderzenie skrzydła przy każdym cyklu, a jeśli są ustawione 2 mm przed maksymalnym wysuwem, cała energia kinetyczna idzie w napęd. Przy 110° to energia o 25% większa niż przy 90°, więc amortyzatory krańcowe powinny być wymienione na modele o wyższej klasie tłumienia.

Piąty, często pomijany aspekt to fundament słupka pod kątem bezpieczeństwa biernego. Słupek pracujący w zakresie 100-115° przenosi na fundament moment o 50% większy niż przy 90°. Jeśli fundament ma wymiary 30×30×80 cm, przy szerokim kącie warto go powiększyć do 40×40×120 cm, żeby zwiększyć masę oporową i ograniczyć przechył.

FAQ praktyczne

Czy każdy napęd otworzy bramę na 110°? Nie. Napęd 300 mm fizycznie nie osiągnie takiego kąta przy standardowej geometrii, bo jego wysuw kończy się wcześniej. Potrzebny jest siłownik 400 mm lub dłuższy, plus geometria mocowania pozwalająca na ten wysuw.

Jak zwiększyć kąt bez wymiany napędu? Przesuń punkt mocowania B bliżej krawędzi słupka, ograniczając O do minimum technicznego. Drugą opcją jest ramię przegubowe, które zmienia kąt pracy tłoczyska w trakcie ruchu. Efektywny zysk to 8-12°.

Co zrobić, gdy słupek jest za gruby? Słupek klinkierowy 25-30 cm to nie problem, bo materiał przenosi obciążenia. Problem pojawia się przy słupku stalowym 100×100 mm, gdzie punkt mocowania wypada za daleko od zawiasu. Rozwiązanie to wspornik konsolowy przenoszący punkt mocowania na bok słupka albo zastosowanie napędu podziemnego, który mocuje się od dołu i nie wymaga punktu na słupku.

Czy kąt powyżej 120° ma sens techniczny? Rzadko. Wymaga bardzo długiego wysuwu, mocnej kotwy i skrzydła o zwiększonej sztywności. W zamian dostajemy 5° więcej wizualnie, ale realne korzyści dla przejazdu są minimalne. Lepiej w takiej sytuacji rozważyć bramę przesuwną.

Jak często serwisować napęd przy dużym kącie? Co 6 miesięcy sprawdzaj luzy zawiasów i smarowanie przegubów. Co 12 miesięcy kontroluj kotwy mocujące i stan kabli. Co 24 miesiące wymieniaj uszczelnienia tłoczyska, bo przy pełnym wysuwie zużywają się szybciej.

Kąt otwarcia bramy powyżej 90° to kompromis między wygodą a mechaniką. Kluczowe są trzy zmienne: wymiar O, wysuw siłownika i grubość słupka. Dla większości posesji realne maksimum to 105-110° przy napędzie 400 mm. Przekraczanie 115° wymaga już niestandardowych rozwiązań i regularnego serwisu.

Najważniejsze przed zakupem to dokładny pomiar A i B, weryfikacja w kalkulatorze montażowym oraz rezerwa 10% na margines błędu. Każdy kąt wyższy niż 100° to dodatkowe obciążenie, które musi być świadomie zaakceptowane i technicznie przygotowane.
