Na jakiej wysokości zamontować siłowniki do bramy skrzydłowej

Stajesz przed skrzydłem ważącym dwieście, trzysta, czasem czterysta kilogramów i zastanawiasz się, na jakiej wysokości zamontować siłowniki do bramy, żeby cały mechanizm nie zaczął żabkować po pierwszym sezonie. To pytanie pada na forach niemal codziennie, a odpowiedź w dużej mierze sprowadza się do jednej liczby: oś obrotu zawiasu wyznacza punkt zero, a sam napęd osadzasz od piętnastu do trzydziestu centymetrów od dolnej krawędzi skrzydła. Tylko że suchy wymiar to za mało. Bez zrozumienia, dlaczego akurat ten zakres działa, łatwo o kosztowną pomyłkę.

• Wymiary montażowe A, B i C krok po kroku
• Jak zmierzyć słupek i oś zawiasu przed montażem
• Dobór napędu do wagi i wypełnienia skrzydła
• Najczęstsze błędy montażowe i ich skutki
• Konserwacja po montażu, o której nikt nie mówi
• Wymiary montażowe A, B i C w praktyce
• Kiedy napęd nie wystarczy

Wymiary montażowe A, B i C krok po kroku

Trzy litery, które decydują o całej geometrii. A to odległość w poziomie od osi zawiasu do punktu mocowania uchwytu tylnego napędu, B to odległość w pionie od osi zawiasu do tego samego uchwytu, a C to długość samego siłownika w stanie złożonym. Każda z tych wartości wpływa na kąt otwarcia, z jakim skrzydło faktycznie pracuje.

Producent podaje w instrukcji tabelę z wariantami, bo jedno skrzydło otwiera się do wewnątrz posesji, inne na zewnątrz, a jeszcze inne wymaga ramienia łamanego. Przy montażu do wewnątrz A oscyluje zwykle w granicach 8-12 cm, przy otwieraniu na zewnątrz rośnie do 15-20 cm. Wartość B najczęściej mieści się w przedziale 5-10 cm od osi zawiasu, choć przy ciężkich bramach pełnych sięga nawet 15 cm.

Montaż na zewnątrz posesji komplikuje sprawę. Skrzydło wychodzi na chodnik lub jezdnię, a wtedy przepisy prawa budowlanego wymagają, by nie ograniczać ruchu pieszych. W praktyce oznacza to konieczność uzyskania zgody zarządcy drogi, gdy brama otwiera się poza granicę działki. Warto to sprawdzić przed zakupem napędu, bo nie każdy siłownik nadaje się do takiej pracy.

Ramię łamane rozwiązuje problem wąskiego podjazdu, ale kosztem precyzji. Mechanizm przegubowy wprowadza dodatkowe luzy, które po dwóch sezonach eksploatacji zamieniają się w irytujące stuki. Dlatego ramię łamane sprawdza się przy skrzydłach do 200 kg, a powyżej tej wagi lepiej postawić na klasyczny siłownik liniowy.

Jak zmierzyć słupek i oś zawiasu przed montażem

Pomiar zaczynasz od osi sworznia, nie od krawędzi słupka. Ta pozornie drobna różnica potrafi zepsuć całą kinematykę. Słupek stalowy 80×80 mm ma oś zawiasu 4 cm od lica, słup murowany 25×25 cm potrafi mieć tę oś cofniętą nawet o 12 cm, a słupek z kształtownika 60×60 mm z zawiasem regulowanym daje dodatkowe 3 cm rozbieżności.

Potrzebujesz pięciu wartości: X (odległość od osi zawiasu do krawędzi słupka od strony posesji), Y (odległość od osi zawiasu do lica słupka), G (głębokość osadzenia zawiasu w słupku), Z (wysokość osi zawiasu od poziomu gruntu), O (odległość od osi zawiasu do wewnętrznej krawędzi skrzydła). Bez tych pięciu liczb żaden producent nie dobierze właściwego wariantu montażowego.

Przed przystąpieniem do pomiaru warto sprawdzić kilka rzeczy. Skrzydło musi stać w pozycji zamkniętej i być prawidłowo wyważone. Zawiasy powinny pracować bez oporu, a słupek nie może mieć widocznych odchyłek od pionu powyżej 5 mm na metr wysokości. W przeciwnym razie najpierw regulujesz geometrię bramy, a dopiero potem dobierasz napęd.

Zawias cofnięty względem skrzydła to osobna historia. Gdy oś obrotu nie pokrywa się z krawędzią skrzydła, ramię siłownika pracuje pod innym kątem niż przewiduje instrukcja. Efekt? Skrzydło otwiera się nierównomiernie, napęd przegrzewa się przy każdym cyklu, a żywotność spada o połowę. W takiej sytuacji jedynym rozsądnym wyjściem jest konsultacja z doświadczonym instalatorem przed zakupem napędu.

Pięć punktów, które musisz sprawdzić przed pomiarem

• Skrzydło stoi stabilnie, nie opada na zawiasach po uniesieniu o 10 cm
• Szczelina między skrzydłami jest równa na całej wysokości
• Słupek nie ma odchyłek od pionu większych niż 5 mm/m
• Zawiasy nie wykazują luzu większego niż 2 mm
• Podłoże pod odbojnikiem jest utwardzone i stabilne

Dobór napędu do wagi i wypełnienia skrzydła

Waga skrzydła to nie wszystko, ale bez niej nie ruszysz. Skrzydło pełne z blachy trapezowej waży 80-120 kg/m², ażurowe z profili 20-40 kg/m², a drewniane na ramie stalowej 50-70 kg/m². Skrzydło o wymiarach 2×2 m z wypełnieniem pełnym potrafi więc ważyć 320-480 kg, a ażurowe w tych samych wymiarach zaledwie 80-160 kg. Ta różnica decyduje o doborze mocy silnika.

Przy skrzydłach do 200 kg wystarczy siłownik o sile ciągu 1500-2000 N, przy 200-400 kg potrzebujesz 2500-3500 N, a powyżej 400 kg wchodzisz w segment napędów przemysłowych o sile 4000 N i więcej. Wypełnienie pełne zwiększa opór wiatru, co oznacza, że napęd musi pokonać nie tylko ciężar, ale też parcie boczne. Przy bramie pełnej o powierzchni 4 m² napór wiatru 60 km/h generuje siłę boczną rzędu 120-180 N, a to już istotne obciążenie dla silnika.

Trzy typy napędów, które spotykasz najczęściej, różnią się zasadniczo. Siłownik liniowy to klasyka: śruba pociągowa lub łańcuch wewnątrz obudowy, prosta konstrukcja, łatwy serwis. Sprawdza się przy bramach do 400 kg i montażu standardowym. Siłownik ramieniowy wykorzystuje przegubowy mechanizm dźwigniowy, który daje większy moment obrotowy kosztem precyzji. Napęd podziemny montuje się w puszce w podłożu, jest niewidoczny, ale wymaga idealnego odwodnienia i kosztuje trzy do pięciu razy więcej niż rozwiązania naziemne.

Nie stosuj siłownika liniowego do skrzydeł powyżej 400 kg z wypełnieniem pełnym. Mechanizm śrubowy nie jest projektowany na takie obciążenia cykliczne, a pierwsza awaria nastąpi w sezonie, gdy temperatura spadnie poniżej minus dziesięciu i smar w obudowie zgęstnieje. Przy bramach przemysłowych jedynym sensownym wyborem pozostaje napęd ramieniowy lub podziemny.

Najczęstsze błędy montażowe i ich skutki

Dziesięć błędów powtarza się na polskich posesjach tak regularnie, że warto je znać zanim jeszcze chwycisz za klucz. Pierwszy i najczęstszy to pomiar od krawędzi słupka zamiast od osi zawiasu. Efekt? Kąt otwarcia spada o 15-20°, a skrzydło uderza o słupek przy każdym cyklu.

Drugi błąd to montaż siłownika poniżej piętnastu centymetrów od gruntu. Woda, śnieg, liście i lód atakują obudowę, a uszczelki nie są projektowane na stałe zanurzenie. Po dwóch zimach korozja robi swoje. Trzeci błąd to wymuszanie kąta otwarcia powyżej 110° bez ramienia łamanego. Siłownik pracuje na granicy swojego skoku, a mechanizm zużywa się nierównomiernie.

Czwarty błąd to brak odbojnika. Bez mechanicznego ogranicznika skrzydło uderza o słupek z pełną siłą, a napęd absorbuje to uderzenie przez przekładnię. Po roku masz wyrobione zębatki i zatarte łożyska. Piąty błąd to montaż napędu na bramie, która sama w sobie źle pracuje. Skrzydło opada na zawiasach, szarpie przy otwieraniu, ma złe wyważenie. Automatyzacja takiej bramy tylko przyspiesza zniszczenie.

Konserwacja po montażu, o której nikt nie mówi

Montaż to połowa sukcesu. Drugą połowę stanowi przegląd co sześć miesięcy, nie tylko wtedy, gdy coś zacznie stukać. Pierwsza kontrola po miesiącu od instalacji pozwala wychwycić poluzowane śruby mocujące, które osiadają pod wpływem drgań. Druga kontrola przed zimą powinna objąć uszczelki, smar w przegubach i stan kabli zasilających.

Przeguby ramienia łamanego wymagają smarowania smarem silikonowym lub teflonowym. Smar litowy traci konsystencję poniżej zera, co w polskich warunkach klimatycznych oznacza zamarznięcie mechanizmu w styczniu. Śruby mocujące napęd dokręcasz kluczem dynamometrycznym z momentem podanym przez producenta, zwykle 18-25 Nm. Przekręcenie grozi zerwaniem gwintu w słupku stalowym.

Zimą największym wrogiem napędu jest lód. Warstwa śniegu między skrzydłem a podłożem blokuje ruch, a siłownik próbuje pokonać opór, co prowadzi do przegrzania silnika. Przed sezonem zimowym warto zamontować uszczelkę dolną na skrzydle, która ogranicza przedostawanie się śniegu pod bramę. Dodatkowo smarowanie zamków i zawiasów smarem silikonowym zapobiega ich zamarzaniu.

Kiedy wezwać specjalistę zamiast montować samodzielnie

Samodzielny montaż ma sens przy bramach do 300 kg, prostych słupkach stalowych i standardowym wypełnieniu. Powyżej tej granicy, przy bramach pełnych z blachy, słupkach murowanych lub nietypowej geometrii, ryzyko błędu rośnie. Spawanie uchwytów tylnych do słupka stalowego wymaga doświadczenia i odpowiednich elektrod. Spawy wykonane przez amatora pękają po kilku cyklach obciążenia, a napęd z napędem spada na ziemię.

Profesjonalny instalator posiada nie tylko narzędzia, ale też wiedzę o normie PN-EN 12453, która reguluje wymagania bezpieczeństwa dla bram z napędem. Chodzi o zabezpieczenie przed zgnieceniem, przycięciem i pochwyceniem. Samodzielna instalacja bez znajomości tej normy naraża domowników na wypadek, którego scenariusz jest bardzo prosty: dziecko biegnie przez podjazd, brama zamyka się, czujnik nie zdąży zareagować.

Wymiary montażowe A, B i C w praktyce

Wróćmy do wymiarów, bo bez nich cała wiedza teoretyczna nie ma przełożenia na realny montaż. Instrukcja producenta pokazuje trzy lub cztery warianty dla każdego modelu napędu. Wariant pierwszy to montaż z otwarciem do wewnątrz przy wąskim słupku, wariant drugi to montaż z otwarciem do wewnątrz przy szerokim słupku, wariant trzeci to montaż z otwarciem na zewnątrz. Każdy wariant ma przypisane konkretne wartości A, B i C, które wynikają z matematyki przegubu czteroprzegubowego.

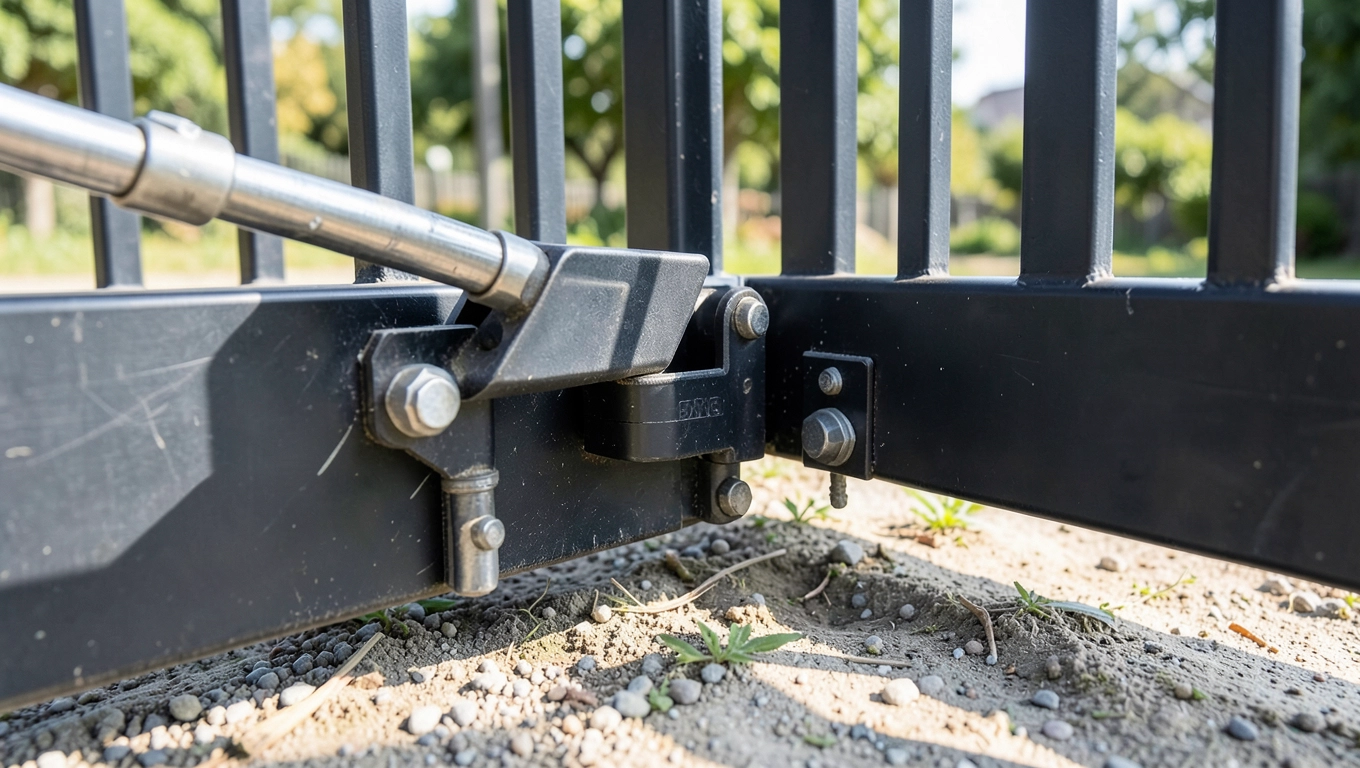

Siłownik działa jak odwrócony przegub nożycowy. Tłoczysko wysuwa się i wsuwa, zmieniając odległość między dwoma punktami mocowania. Gdy tłoczysko jest wsunięte, skrzydło stoi zamknięte. Gdy się wysuwa, ramię popycha skrzydło po łuku. Długość tłoczyska w stanie złożonym to właśnie wymiar C, a w stanie wysuniętym to C plus skok, zwykle 200-400 mm. Wymiary A i B definiują, w którym miejscu tego łuku siłownik zaczyna pracę.

Przy bramie dwuskrzydłowej montujesz dwa siłowniki, jeden na każde skrzydło. Pamiętaj o opóźnieniu zamykania jednego ze skrzydeł o 2-3 sekundy, bo w przeciwnym razie skrzydła zderzą się na środku. Centrala sterująca ma funkcję regulacji tego opóźnienia, ale jej ustawienie wymaga uruchomienia bramy i obserwacji, czy skrzydła nie nachodzą na siebie.

Kiedy napęd nie wystarczy

Automatyzacja bramy skrzydłowej to nie tylko napęd. Potrzebujesz fotokomórek, lampy sygnalizacyjnej, odbiornika radiowego i pilotów. Norma PN-EN 12445 wymaga, by brama z napędem miała co najmniej jedno zabezpieczenie przed zgnieceniem: listwę krawędziową reagującą na nacisk lub fotokomórki przerywające ruch, gdy w świetle bramy pojawi się przeszkoda.

Koszt kompletnego zestawu zaczyna się od 1800 zł za proste rozwiązanie przy bramie do 200 kg, a kończy na 4500-6000 zł przy bramach powyżej 400 kg z napędem ramieniowym. Cena napędu to 60-70% budżetu, resztę pochłania osprzęt bezpieczeństwa i sterowanie. Warto to wkalkulować przed rozpoczęciem prac, bo oszczędzanie na fotokomórkach kończy się odpowiedzialnością za wypadek, którego scenariusz opisałem wyżej.

Piętnście do trzydziestu centymetrów od dolnej krawędzi skrzydła to zakres, który sprawdza się w zdecydowanej większości montaży, ale sam zakres nie jest gwarancją sukcesu. Liczy się geometria zmierzona od osi zawiasu, ciężar skrzydła skalkulowany z uwzględnieniem wypełnienia i parcia wiatru, oraz konserwacja wykonywana regularnie przez cały rok. Brama z napędem to inwestycja na piętnaście do dwudziestu lat, pod warunkiem że pierwszy montaż był prawidłowy.

Jeśli po przeczytaniu tego tekstu wciąż nie masz pewności, od czego zacząć, zacznij od pomiaru osi zawiasu i wagi skrzydła. Te dwie liczby powiedzą Ci więcej niż dziesięć forów dyskusyjnych, w których użytkownicy opisują swoje bramy bez podania konkretów. A gdy geometria okaże się nietypowa, nie montuj na siłę. Lepiej zaprosić fachowca na godzinę konsultacji niż poświęcić cały weekend na pracę, która zakończy się telefonem do serwisu.
