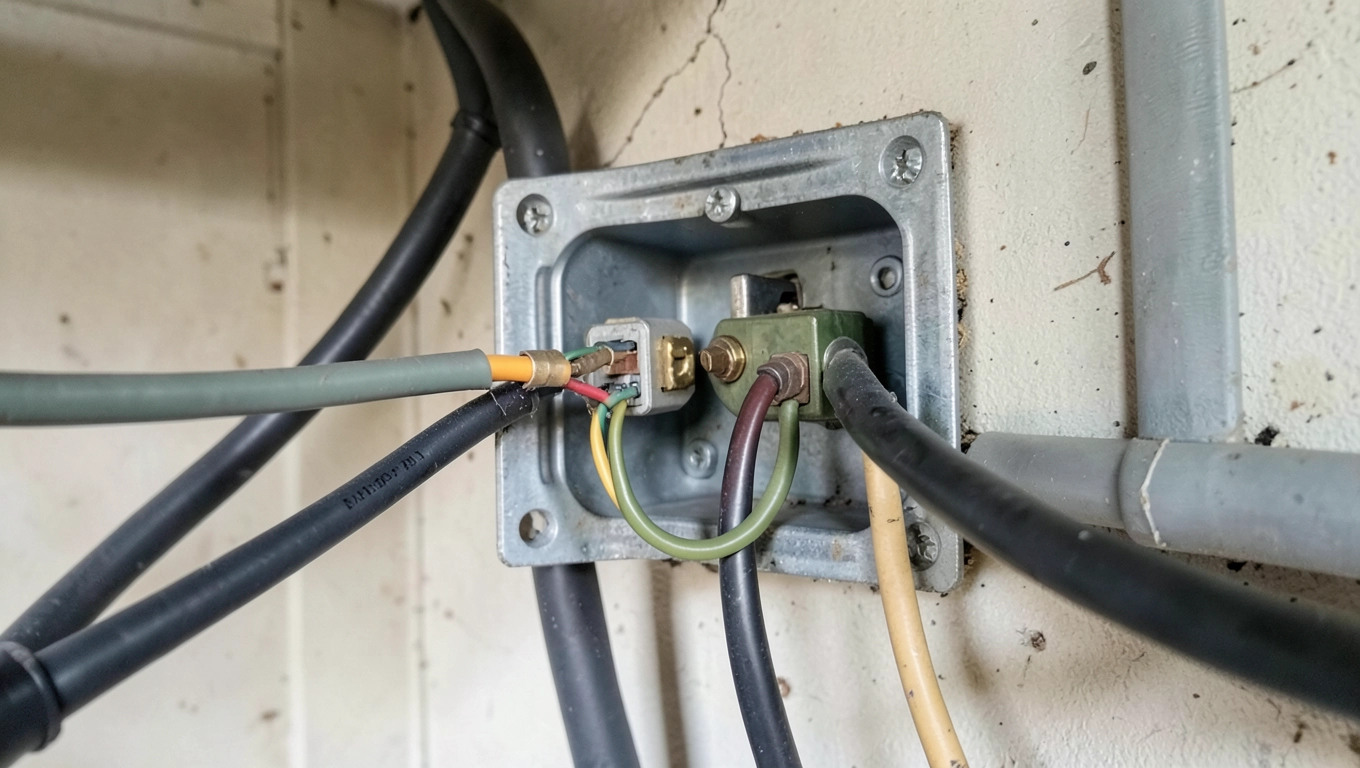

Jak Podłączyć Prąd Do Garażu: Praktyczny Przewodnik

Marzysz o jasnym, funkcjonalnym garażu, który pomieści więcej niż tylko samochód? Czy zastanawiałeś się kiedyś, jak to zrobić, aby nie tylko wyglądało dobrze, ale przede wszystkim było bezpieczne i zgodne z przepisami? Jakie kroki należy podjąć, aby podłączyć prąd do garażu, zwłaszcza gdy nie masz doświadczenia w elektryce?

To naturalne, że pojawiają się pytania: czy opłaca się inwestować w tę modernizację samodzielnie, czy lepiej zlecić to specjalistom? Jakie są realne koszty i czego możemy się spodziewać po dobrze zaprojektowanej instalacji elektrycznej w garażu? Odpowiedzi na te nurtujące kwestie odkryjesz w dalszej części artykułu.

Analizując powyższe, widzimy, że choć samodzielne podłączenie prądu do garażu może wydawać się kuszące ze względów finansowych, to jednak skomplikowanie procesu i potencjalne zagrożenia stawiają pod znakiem zapytania tę drogę. Kluczowe jest zrozumienie indywidualnych potrzeb energetycznych – od prostego oświetlenia po zasilanie warsztatowych urządzeń o dużej mocy. Dobrze przemyślana lokalizacja gniazdek i oświetlenia znacząco wpływa na komfort i bezpieczeństwo pracy, niwelując potrzebę stosowania długich przedłużaczy, które często stanowią źródło problemów.

Zapotrzebowanie na energię to nie tylko wybór odpowiedniego typu gniazdka, ale także dobór właściwego przekroju przewodów i odpowiednich zabezpieczeń. Zaniedbanie tego etapu może prowadzić do przegrzewania się instalacji, a w najgorszym wypadku do pożaru. Dlatego tak ważne jest, aby już na etapie planowania dokładnie określić, jakie urządzenia będą zasilane w garażu, co pozwoli uniknąć problemów w przyszłości i zapewni prawidłowe podłączenie elektryczne w garażu.

Planowanie instalacji elektrycznej w garażu

Zanim zaczniesz cokolwiek robić, usiądź na chwilę i pomyśl, do czego tak naprawdę będzie Ci potrzebna elektryczność w garażu. Czy to będzie tylko źródło światła, żebyś mógł znaleźć klucze do auta po zmroku? Czy może planujesz tam stworzyć prawdziwe centrum majsterkowania, z maszynami, które potrzebują solidnej dawki mocy?

Rozmieszczenie gniazdek i włączników to kwestia, która często jest lekceważona, a potem przychodzi frustracja, gdy okazuje się, że brakuje gniazdka tam, gdzie jest najbardziej potrzebne. Warto zaplanować je strategicznie, uwzględniając strefy pracy, miejsce parkowania samochodu i ewentualne półki czy szafy warsztatowe.

Oświetlenie to kolejny, kluczowy element. Czy wystarczy Ci jedna lampa na suficie, czy potrzebujesz punktowego doświetlenia stanowiska pracy? Pamiętaj o rozmieszczeniu włączników – jeden przy drzwiach wejściowych, drugi może gdzieś wewnątrz, żeby nie szukać go po ciemku. To drobne detale potrafią znacząco wpłynąć na codzienny komfort.

Co do samego projektu, dobra praktyka podpowiada, żeby go wykonać na papierze (lub w prostym programie graficznym), zaznaczając wszystkie punkty elektryczne, linie zasilania i rodzaje gniazdek. To pomoże nie tylko Tobie, ale i ewentualnym wykonawcom zrozumieć Twoje potrzeby.

Określenie zapotrzebowania na energię w garażu

Teraz czas na coś, co dla wielu brzmi jak czarna magia, czyli obliczenie zapotrzebowania na energię. Nie przejmuj się, to niekoniecznie musi być skomplikowane. Zastanów się, jakie urządzenia planujesz podłączyć. Czy będzie to zwykła lampa LED, ładowarka do akumulatora, czy może potężna spawarka, która potrafi „zjeść” sporo prądu? Każde z tych urządzeń ma określoną moc, zazwyczaj podaną na tabliczce znamionowej w watach (W) lub kilowatach (kW).

Jeśli planujesz używać wielu urządzeń jednocześnie, konieczne jest zsumowanie ich mocy. Pamiętaj, że prąd często dostarczany jest z sieci z pewnym zapasem, ale lepiej nie przekraczać dopuszczalnych mocy, aby uniknąć nieprzyjemnych niespodzianek w postaci „wybijających” korków. Na szczęście, współczesne bezpieczniki i automatyki są dość inteligentne, ale ich przeciążanie nie służy instalacji. Warto też rozważyć, czy potrzebne będzie zasilanie trójfazowe (tzw. siła), szczególnie jeśli w Twoim garażowym „królestwie” pojawią się maszyny wymagające większej mocy, jak kompresory czy tokarki.

Przykład? Załóżmy, że potrzebujesz oświetlenia (np. 50W), ładowarki (100W), małego kompresora (500W) i odkurzacza warsztatowego (1000W). Łączna moc urządzeń pracujących jednocześnie to 1650W. Przy napięciu sieciowym około 230V, daje to prąd o natężeniu około 7,17A (1650W / 230V ≈ 7,17A). Taka wartość jest bezpieczna dla standardowych obwodów zabezpieczonych automatem 10A lub 16A.

Jeśli jednak dołożymy do tego spawarkę o mocy 3000W, wtedy suma urośnie do 4650W. Dzieląc to przez 230V, otrzymujemy już około 20,2A. W takim przypadku musisz mieć osobny obwód zabezpieczony odpowiednio większym automatem (np. 25A) i grubszą linię zasilania, a często właśnie tu pojawia się potrzeba instalacji siłowej.

Rozmieszczenie gniazdek i oświetlenia w garażu

Pomyśl o garażu jak o swoim prywatnym warsztacie, gdzie każdy kąt ma swoje przeznaczenie. Planując rozmieszczenie gniazdek, zadaj sobie pytanie: „Gdzie najczęściej będę potrzebował prądu?”. Idealnie byłoby, gdyby gniazdka znalazły się na każdej ścianie, w zasięgu ręki, np. co 3-4 metry. To zapobiegnie stosowaniu półmetrowych przedłużaczy, które są po prostu niepraktyczne i niebezpieczne.

Warto też pomyśleć o wysokości ich montażu. Zbyt nisko umieszczone gniazdka mogą blive trudniej dostępne, gdy podłoga garażu będzie zawalona narzędziami. Zbyt wysoko – mogą wymagać niewygodnie długich kabli. Optymalna wysokość to około 80-110 cm od podłogi, ale to zależy od indywidualnych preferencji i tego, czy będziesz tam montował jakieś półki czy stoły robocze.

Jeśli chodzi zaś o oświetlenie, klasyczne rozwiązanie to lampy zamontowane na suficie zapewniające równomierne rozproszenie światła. Ale co w przypadku, gdy pracujesz przy czymś konkretnym i potrzebujesz lepszego doświetlenia? Rozważ dodatkowe punkty świetlne, np. nad stołem warsztatowym, w miejscach, gdzie możesz potrzebować pracować z precyzją.

Nie zapomnij o włącznikach! Jeden przy drzwiach wejściowych to minimum. Jeśli garaż jest duży, warto rozważyć drugi włącznik, np. na przeciwległej ścianie, żeby nie musieć przebiegać przez cały garaż z wiadomych powodów. Dla świadomych majsterkowiczów, gniazdka z wbudowanymi wyłącznikami mogą być dodatkowym bonusem bezpieczeństwa.

Dobór odpowiedniego okablowania do garażu

Teraz przechodzimy do serca całej operacji – do przewodów, czyli „żył” Twojej instalacji. To trochę jak z doborem odpowiedniego pancerza dla rycerza – muszą być mocne, wytrzymałe i dopasowane do zagrożeń. W garażu narażenie na czynniki zewnętrzne jest często większe niż w domu. Chodzi o fizyczne uszkodzenia, wilgoć, a nawet potencjalne związki chemiczne.

Przewody typu YDYp, czyli te w twardej izolacji, montowane podtynkowe lub w peszlach, to standard, który doskonale sprawdzi się w większości garażowych scenariuszy. Dlaczego? Bo są solidne i zapewniają dobrą ochronę. Minimalny przekrój przewodów dla obwodów oświetleniowych i gniazdowych wynosi zazwyczaj 1,5 mm² dla fazy i neutralnego oraz 1,5 mm² dla przewodu ochronnego (żółto-zielony). Dla mocniejszych punktów, np. gniazdek zasilających cięższe maszyny, warto zastosować przewody o przekroju 2,5 mm².

Jeśli planujesz prowadzić okablowanie w miejscach, gdzie jest większe ryzyko uszkodzenia mechanicznego, np. w pobliżu otworów na narzędzia czy na wysokości dostępnej dla rąkpieszych, koniecznie zastosuj dodatkową ochronę. Tutaj z pomocą przychodzą rurki instalacyjne, czyli tzw. peszle, szczególnie te karbowane i wzmacniane. One działają jak drugi pancerz, chroniąc kable przed przetarciem i uszkodzeniem.

Pamiętaj też o kolorystyce przewodów – jest ona kluczowa dla bezpieczeństwa i późniejszego serwisowania, jeśli będzie potrzebne. Brązowy lub czarny to faza, niebieski to przewód neutralny (zero), a żółto-zielony to oczywiście przewód ochronny (ziemia). Trzymanie się tej konwencji jest na wagę złota, dosłownie!

W tabeli poniżej możesz zobaczyć przykładowe zastosowanie różnych przekrojów przewodów w zależności od obciążenia:

Montaż rozdzielnicy elektrycznej w garażu

Rozdzielnica elektryczna w garażu to centrum dowodzenia Twojej instalacji. To tam znajdują się automatyczne wyłączniki i bezpieczniki, które chronią Twoje urządzenia i instalację przed przepięciami, zwarciami i przeciążeniami. Bez niej, cała reszta nie ma sensu, bo nie ma czym tego wszystkiego sterować i zabezpieczać.

Miejsce, w którym zamontujesz rozdzielnicę, jest kluczowe. Powinna być umieszczona w miejscu suchym, łatwo dostępnym, ale jednocześnie gdzieś z dala od bezpośredniego kontaktu z chemikaliami czy materiałami łatwopalnymi. Często wybieranym miejscem jest ściana w okolicach wejścia do garażu, albo na słupie konstrukcyjnym, jeśli taki posiadasz. Ważne, żeby nie znalazła się tam, gdzie łatwo ją przypadkowo uderzyć lub zalamać.

Rozmiar rozdzielnicy zależy od liczby obwodów, które planujesz włączyć. Lepiej mieć trochę „luzu” na przyszłość, niż za kilka lat odkryć, że brakuje miejsca na dodatkowy obwód. Nawet mały garaż może potrzebować kilku obwodów: jednego na oświetlenie, drugiego na gniazda ogólnego użytku, a jeśli planujesz mocniejsze maszyny, to na pewno osobnego dla nich.

Montaż samej skrzynki to zazwyczaj kwestia przykręcenia do ściany. Użyj odpowiednich kołków rozporowych, które dopasujesz do materiału, z jakiego wykonana jest ściana – beton, bloczek gazobetonowy, czy stalowa konstrukcja, każda wymaga innego mocowania. Po zamontowaniu samej obudowy, możemy przejść do wewnętrznego okablowania i montażu szyn DIN, na których później zainstalujemy nasze zabezpieczenia.

Prowadzenie przewodów elektrycznych w garażu

Teraz, gdy masz już zaplanowane wszystko, gdzie i co będzie, czas na przeprowadzenie tych „żył życia” czyli przewodów. To moment, w którym instrukcje przychodzą z pomocą. Prowadzenie kabli w garażu wymaga staranności, aby zapewnić ich ochronę i trwałość. Unikaj miejsc, w których mogą być narażone na uszkodzenia mechaniczne, na przykład w miejscach, gdzie będziesz parkował samochód lub ustawiał skrzynie z narzędziami.

Najlepszym rozwiązaniem jest stosowanie rur instalacyjnych, czyli popularnych peszli. Chronią one kable przed przetarciem, uszkodzeniem przez ostre krawędzie, zwierzęta (tak, czasem się zdarza!), a także zapewniają dodatkową warstwę izolacji. W ścianach murowanych, kable najlepiej prowadzić w wykonanych wcześniej bruzdach, które po przeprowadzeniu przewodów można odpowiednio zaszpachlować i zatynkować, uzyskując efekt estetyczny i dodatkową ochronę.

Jeśli planujesz prowadzenie przewodów w miejscach, gdzie wilgoć może być problemem, np. w pobliżu bramy garażowej, gdzie czasem wpada deszcz, wybieraj materiały o podwyższonej odporności na wilgoć i stosuj dodatkowe uszczelnienia. Pamiętaj, że garaż, choć często jest traktowany „po macoszemu”, nadal jest pomieszczeniem, w którym przepływa prąd, i bezpieczeństwo jest priorytetem.

Kolejnym dobrym pomysłem jest prowadzenie przewodów po suficie, jeśli planujesz go zabudować lub masz konstrukcję, którą można wykorzystać. Jest to często mniej inwazyjne niż kucie bruzd w ścianach i zapewnia lepszą ochronę przed przypadkowym uszkodzeniem. Warto też pamiętać o pozostawieniu niewielkiego zapasu długości kabla przy każdym punkcie końcowym – zawsze może się przydać przy podłączaniu gniazdka lub oświetlenia.

Jak zamontować gniazdka w garażu

Montaż gniazdek to moment, w którym Twoja instalacja elektryczna nabiera realnych kształtów. Kiedy już poprowadziłeś przewody do zaplanowanych miejsc, czas na podpięcie. Pamiętaj, że przed rozpoczęciem pracy zawsze trzeba upewnić się, że zasilanie na danym obwodzie zostało odłączone z poziomu rozdzielnicy. Bezpieczeństwo przede wszystkim!

Gniazdka elektryczne zazwyczaj składają się z kilku elementów: ramki, mechanizmu z zaciskami na przewody oraz ewentualnie ramki maskującej. Po przygotowaniu przewodów (zdjęciu izolacji z końcówek), podłączamy je do odpowiednich zacisków w gniazdku. Zgodnie z zasadą: brązowy przewód do zacisku fazowego (często oznaczonego literą L), niebieski do zacisku neutralnego (oznaczonego literą N), a żółto-zielony do zacisku uziemienia (symbolizowanej uziemienia).

Po prawidłowym podłączeniu przewodów, montujemy mechanizm gniazdka w puszce instalacyjnej w ścianie. Zazwyczaj mocuje się go za pomocą śrubek, które są lekko przykręcane, pozwalając na ewentualne dopasowanie położenia. Kiedy mechanizm jest stabilnie zamocowany, możemy zamocować ramkę estetyczną, która ukryje wszystkie połączenia i nada całości schludny wygląd.

Ważna jest też kwestia typów gniazdek. W garażu warto rozważyć zastosowanie gniazdek bryzgoszczelnych (z dodatkową klapką ochronną), szczególnie jeśli te punkty są umieszczone w miejscach narażonych na wilgoć lub zachlapanie. Dla urządzeń o większej mocy, jak wspomniane spawarki czy większe kompresory, niezbędne będą gniazdka siłowe, czyli te starszego typu, z trzema otworami, dostosowane do zasilania trójfazowego.

Instalacja oświetlenia garażowego

Odpowiednie oświetlenie to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i komfortu pracy w garażu. Wyobraź sobie sytuację, gdy musisz poszukać zgubionej śrubki w ciemnym kącie – bez dobrego światła staje się to prawie niemożliwe i frustrujące.

Wybór odpowiedniego typu oświetlenia zależy od przeznaczenia garażu. Klasyczne lampy sufitowe, najczęściej typu świetlówkowego (choć coraz popularniejsze stają się energooszczędne LEDy), zapewniają ogólne, równomierne światło. Ale jeśli planujesz tam prace bardziej precyzyjne, np. renowację starych mebli czy drobne naprawy samochodowe, przyda się dodatkowe, punktowe oświetlenie, na przykład nad stołem warsztatowym.

Lampy LED to obecnie świetny wybór dla większości garaży. Są energooszczędne, co przekłada się na niższe rachunki za prąd, a także bardzo trwałe i odporne na wstrząsy. Dają też jasne, czyste światło, które nie męczy wzroku. Warto też zwrócić uwagę na stopień ochrony IP lampy – im wyższy, tym lepiej zabezpieczona jest przed kurzem i wilgocią. W garażu, gdzie pył i wilgoć mogą występować, powinno to być przynajmniej IP44.

Podłączenie oświetlenia jest zazwyczaj prostsze niż gniazdek, ale nadal wymaga ostrożności. Po poprowadzeniu przewodów do miejsca montażu, podłączamy je do lampy, pamiętając o prawidłowym połączeniu fazy, zera i przewodu ochronnego. Następnie mocujemy same oprawy świetlne do sufitu lub ściany, selon nasz plan. Dobrze jest też zastosować ściemniacze, jeśli chcemy mieć możliwość regulowania natężenia światła w zależności od potrzeb.

Podłączenie głównego zasilania

Przejście od punktu „przed przyłączem” do „po przyłączu” to często najbardziej złożona część całego przedsięwzięcia, wymagająca współpracy z zakładem energetycznym. To moment, kiedy formalności spotykają się z technicznymi realiami. Zanim jednakInstaller dotknie czegokolwiek przy przyłączu, trzeba uzyskać zgodę i przeprowadzić odpowiednie procedury.

Pierwszym i absolutnie kluczowym krokiem jest złożenie wniosku o przyłączenie do sieci energetycznej. Proces ten może się różnić w zależności od lokalizacji i lokalnego dostawcy energii, ale generalnie obejmuje przedstawienie planów instalacji, określenie mocy przyłączeniowej i potwierdzenie zgodności z przepisami budowlanymi i elektrycznymi. Dopiero po uzyskaniu pozytywnej decyzji i zatwierdzeniu projektu instalacji, można przystąpić do właściwych prac.

Samo podłączenie do sieci energetycznej najczęściej odbywa się poprzez zainstalowanie licznika i odpowiednich zabezpieczeń (np. wyłącznika głównego) w miejscu wskazanym przez zakład energetyczny, często na zewnątrz garażu lub budynku, do którego jest on podłączony. Przewód zasilający od skrzynki energetycznej następnie prowadzony jest do Twojej rozdzielnicy w garażu.

Ważne jest, aby wszystkie te prace zostały wykonane przez uprawnionego elektryka, który posiada odpowiednie kwalifikacje i doświadczenie w pracy z sieciami zewnętrznymi. Tylko wówczas można mieć pewność, że przyłącze jest bezpieczne, prawidłowo wykonane i zgodne z wszelkimi obowiązującymi normami. Zapomnienie o tym może prowadzić do poważnych problemów prawnych i technicznych.

Zabezpieczenia instalacji elektrycznej garażu

Bezpieczeństwo to nie tylko kwestia dobrze poprowadzonych kabli i prawidłowo zamontowanych gniazdek. To także odpowiednie „straże” chroniące naszą instalację i wszystko, co jest do niej podłączone. W garażu, gdzie potencjalnych zagrożeń może być więcej, dobrze dobrana ochrona jest absolutnie kluczowa.

Podstawowym zabezpieczeniem są oczywiście wyłączniki nadprądowe, czyli potocznie „automaty”. Dobiera się je do przekroju przewodów i mocy urządzeń, które będą podłączone do danego obwodu. Mają za zadanie odciąć zasilanie w przypadku nadmiernego prądu, który mógłby doprowadzić do przegrzania kabli i pożaru. Warto mieć na uwadze, że te zabezpieczenia powinny być umieszczone w rozdzielnicy elektrycznej.

Równie ważnym, a często niedocenianym zabezpieczeniem, jest wyłącznik różnicowoprądowy (często nazywany „różnicówką”). Jego zadaniem jest ochrona przed porażeniem prądem; jeśli prąd zacznie „uciekać” przez ciało człowieka w wyniku zwarcia lub uszkodzenia izolacji, różnicówka natychmiast odetnie zasilanie. W pomieszczeniach, gdzie mamy do czynienia z wilgocią, a garaż często do takich należy, stosowanie różnicówek jest wręcz zalecane, a w niektórych przypadkach obowiązkowe.

Nie zapomnijmy o uziemieniu, czyli połączeniu z ziemią. Jest to fundamentalny element bezpieczeństwa, który chroni przed niebezpiecznym naładowaniem metalowych obudów urządzeń. Wszystkie gniazdka powinny być uziemione, a przewód ochronny (żółto-zielony) prawidłowo podłączony do każdego punktu, gdzie może występować kontakt z prądem. To właśnie „ziemia” ratuje życie w wielu nieprzewidzianych sytuacjach.

Podsumowując, odpowiednie zabezpieczenia to trójca: wyłączniki nadprądowe, różnicowoprądowe i prawidłowe uziemienie. Zastosowanie ich wszystkich zapewnia kompleksową ochronę, minimalizując ryzyko wypadków i awarii, co jest szczególnie istotne w warunkach garażowych.

Q&A: Jak Podłączyć Prąd Do Garażu

• 1. Kto powinien wykonać instalację elektryczną w garażu?

  Instalacja elektryczna w garażu powinna być wykonana przez wykwalifikowanego i doświadczonego elektryka. Tylko profesjonalista zapewni bezpieczeństwo i zgodność z wszelkimi normami.

• 2. Jakie są kluczowe elementy planowania instalacji elektrycznej w garażu?

  Kluczowe elementy planowania to: ocena zapotrzebowania na energię (moc urządzeń), rozmieszczenie gniazdek i punktów świetlnych, dobór odpowiedniego przekroju przewodów, zabezpieczeń oraz wybór lokalizacji dla rozdzielnicy. Ważna jest też ocena specyfiki garażu przez elektryka.

• 3. Jakie środki bezpieczeństwa należy zachować podczas prac przy instalacji elektrycznej w garażu?

  Przed rozpoczęciem prac bezwzględnie należy odłączyć główne zasilanie. Należy również usunąć z obszaru roboczego wszelkie łatwopalne materiały. Przewody powinny być prowadzone w rurkach ochronnych lub korytkach, a jeśli są prowadzone w ścianach, należy je odpowiednio zabezpieczyć tynkiem.

• 4. Czy istnieją specjalne wymagania dotyczące gniazdek w garażu?

  Tak, warto rozważyć zainstalowanie gniazdek trójfazowych, które są niezbędne do zasilania urządzeń o większej mocy, takich jak spawarki czy niektóre elektronarzędzia. Gniazdka powinny być rozmieszczone na różnych ścianach, zapewniając łatwy dostęp.
