Jak podłączyć prąd do garażu blaszanego krok po kroku

Blaszak stoi dwadzieścia metrów od domu, a w środku ciemność, zimno i ani jednego gniazdka. Każdy, kto próbował wieczorem odpalić wkrętarkę po latarkę albo podłączyć grzejnik na przedłużaczu bębnowym, wie, jak szybko taki tymczasowy patent staje się codzienną udręką. Pytanie brzmi nie czy da się podłączyć prąd do garażu blaszanego, tylko jak zrobić to raz, porządnie i bez stresu, że za dwa lata coś się zewrze albo zakład energetyczny zapuka do drzwi. Poniżej znajdziesz konkretną ścieżkę, która łączy formalności, dobór kabla, trasę w ziemi i zabezpieczenia, tak żeby instalacja pracowała cicho latami, a ubezpieczyciel nie miał powodu odmówić odszkodowania.

• Aspekty prawne doprowadzenia prądu do blaszaka
• Jaki kabel do garażu wybrać i jak go ułożyć
• Zabezpieczenia, kosztorys i najczęstsze błędy

Aspekty prawne doprowadzenia prądu do blaszaka

Gdy blaszak stoi na twojej działce i zasilasz go z własnej rozdzielni domowej, formalności ograniczają się do minimum. Instalacja za licznikiem, czyli ta część, którą sam wykonujesz, nie wymaga zgłoszenia ani pozwolenia, o ile przewód nie przekracza granicy działki i nie zmienia mocy przyłączeniowej budynku mieszkalnego.

Norma PN-HD 60364 jasno wskazuje, że każdy obwód w obiekcie użytkowanym przez ludzi, nawet jeśli to blaszak, musi spełniać wymagania ochrony przeciwporażeniowej i nadprądowej. W praktyce oznacza to wyłącznik różnicowoprądowy i właściwe zabezpieczenie w rozdzielni, bez względu na to, jak prowizorycznie wygląda sam garaż.

Prawnie samodzielne wykonanie instalacji nie jest zakazane, ale bez uprawnień SEP nie podpiszesz protokołu pomiarów. Bez tego dokumentu żaden elektryk nie potwierdzi zgodności, a ubezpieczyciel potraktuje awarię jako skutek samowolki budowlanej. Dlatego rozsądek podpowiada: zlecasz wykonanie, sam kupujesz materiały i kopią rowu, a pomiar i odbiór zostawiasz osobie z uprawnieniami.

Osobny licznik ma sens tylko wtedy, gdy blaszak wynajmujesz lub udostępniasz osobie trzeciej, która ma rozliczać się za energię. W domyślnym scenariuszu, czyli zasilanie z domu dla własnych potrzeb, dodatkowy licznik to czysty koszt bez korzyści, chyba że zależy ci na szczegółowym monitoringu zużycia konkretnego obwodu.

Odpowiedzialność za stan instalacji spoczywa na właścicielu posesji, także tej części, która biegnie pod trawnikiem. Przebicie izolacji, które porazi kogoś lub spowoduje pożar, traktowane jest jak zaniedbanie, a wtedy polisa działa warunkowo. Poświęcenie jednego dnia na porządne wykonanie i podpisanie protokołu pomiarów chroni przed konsekwencjami, które potrafią kosztować więcej niż cały materiał.

Jaki kabel do garażu wybrać i jak go ułożyć

Najważniejszy wybór dotyczy żyły i izolacji, bo to one decydują, czy kabel wytrzyma dwadzieścia lat w wilgotnej glinie. Miedź (YKY) i aluminium (YAKXS) to dwa porządne warianty, oba przeznaczone do układania bezpośrednio w gruncie, ale różnią się ceną, wagą i wygodą pracy przy ograniczonym dostępie do narzędzi.

Miedź kontra aluminium

Przekrój dobierasz do przewidywanego obciążenia. Światło LED, grzejnik 2 kW i okazjonalna wkrętarka mieszczą się bez problemu w 3x2,5 mm² przy zasilaniu jednofazowym 230 V. Jeśli planujesz spawarkę lub kompresor o większym poborze, lepiej od razu położyć 4x6 mm², bo wymiana kabla za pięć lat oznacza ponowne kopanie ogrodu.

Unikaj natomiast tanich kabli YDY w osłonie PCV i tzw. peszli bezpośrednio w ziemi. Peszel gromadzi kondensat, nie chłodzi przewodu i nie chroni przed gryzoniami, a jego odporność mechaniczna jest zbyt niska na obciążenia statyczne gruntu. To rozwiązanie zostaw do ścian i sufitów, nigdy pod trawnik.

Trasa kabla w ziemi krok po kroku

Realistyczna głębokość ułożenia w ogrodzie przydomowym to 40-60 cm, pod warunkiem że kabel jest chroniony folią ostrzegawczą i nie leży pod podjazdem, po którym jeżdżą samochody. Norma dopuszcza 80 cm w terenach narażonych na obciążenia, ale na typowej działce taki wykop to czysta strata czasu i pieniędzy bez wymiernej korzyści.

Przed kopaniem wyznacz trasę i pomierz długość, dodając 2-3 metry zapasu na wejścia do budynków. Zapas pozwala zostawić tak zwane kółka przy wlocie do rozdzielni i do puszki w blaszaku, dzięki czemu ewentualna naprawa nie wymaga rozkopywania całego ogrodu.

Rowyk wykop łopatą lub koparką łańcuchową wzdłuż wytyczonej linii. Na dno syp 10 cm piasku, bo drobne kamienie potrafią przebić powłokę przy osiadaniu gruntu. Kabel układaj z lekkim falowaniem, co kompensuje naprężenia termiczne zimą i latem.

Przykryj kabel kolejną warstwą 10 cm piasku, a na wierzchu rozłóż folię ostrzegawczą w kolorze czerwonym lub niebieskim, szerokości minimum 30 cm. Folia leży 25-30 cm nad kablem i ostrzega przed kopaniem, nawet po kilkunastu latach, gdy nikt nie pamięta, co biegnie pod trawnikiem.

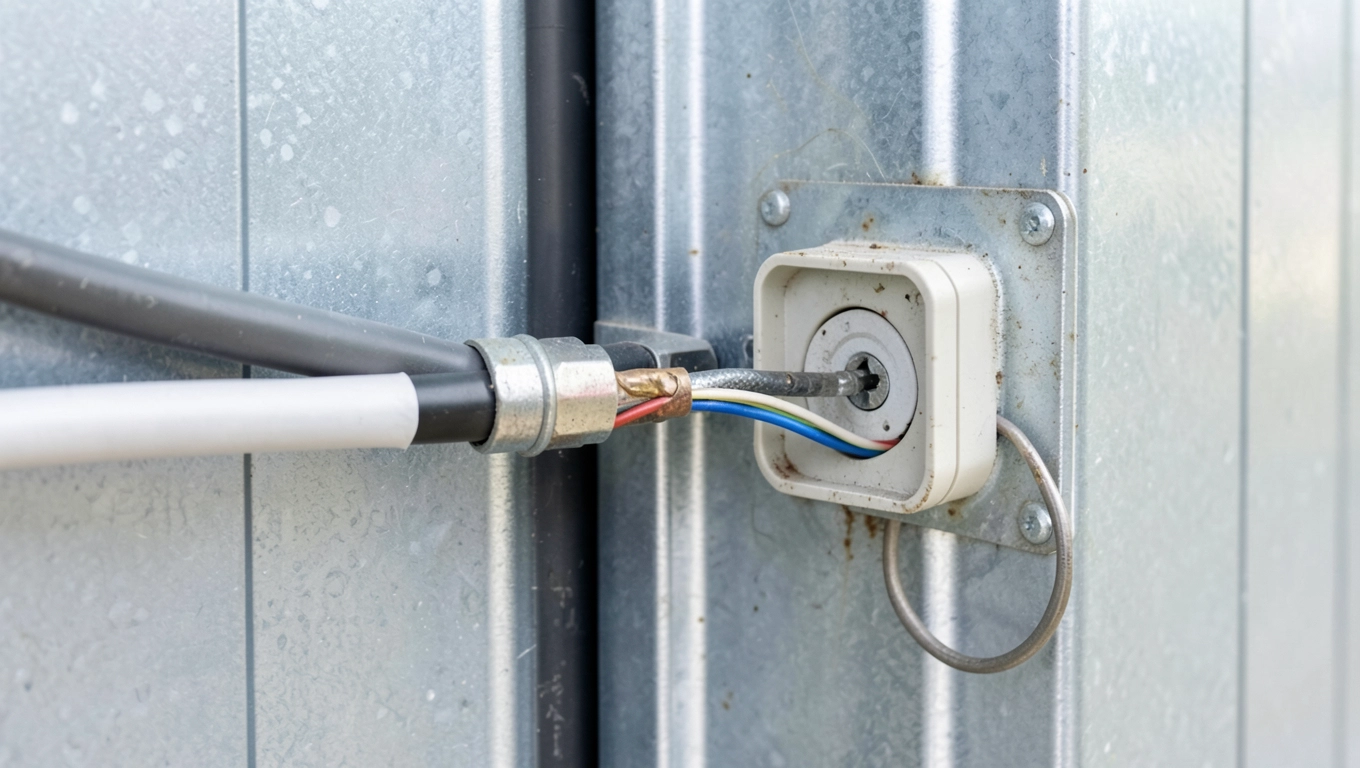

Przy przejściu przez fundament lub blachę blaszaka stosuj przepusty rurowe, na przykład rury osłonowe sztywne Arot SRS o średnicy minimum 50 mm. Kabel wchodzi w rurę z luźnym luzem, a końce uszczelniasz pianką montażową lub dedykowanym żelem, żeby woda nie wnikała w głąb ściany.

Wariant napowietrzny

Gdy ogród jest gęsto zabudowany albo nie chcesz niszczyć trawnika, pozostaje linia napowietrzna. Potrzebujesz linki nośnej stalowej o średnicy 4-6 mm, kotew ściennych oraz kabla YKY mocowanego do linki za pomocą odpowiednich uchwytów odstępnikowych. Przy dwudziestu metrach rozpiętości zwis nie przekroczy dopuszczalnych wartości, a całość zajmuje jedno popołudnie.

Minusem napowietrzki jest estetyka i narażenie na wiatr, śnieg oraz gałęzie drzew. Kabel narażony na uszkodzenie mechaniczne powinien mieć dodatkową osłonę, a wysokość nad przejściem dla pieszych musi wynosić minimum 3,5 m, nad jezdnią 5 m. Wariant napowietrzny sprawdza się więc wszędzie tam, gdzie warunki gruntowe wykluczają kopanie, ale wymaga regularnej kontroli naciągu i stanu izolacji.

Zabezpieczenia, kosztorys i najczęstsze błędy

Bez wyłącznika różnicowoprądowego instalacja w blaszaku jest nie tyle ryzykowna, co prawnie niedopuszczalna. RCD o prądzie różnicowym 30 mA reaguje na przebicie doziemne w ciągu kilkudziesięciu milisekund, odcinając zasilanie, zanim dotknięcie obudowy pod napięciem stanie się śmiertelne.

Schemat podłączenia w domu i garażu

W rozdzielni domowej dodajesz nowy wyłącznik nadprądowy B16A dla obwodu garażowego, a za nim montujesz RCD 30 mA. Od RCD przewód biegnie do blaszaka, gdzie w niewielkiej rozdzielni natynkowej umieszczasz kolejny wyłącznik nadprądowy, gniazdo hermetyczne IP44 oraz oprawę oświetleniową z kloszem.

Schemat jest prosty: faza i neutralny z RCD wchodzą do blaszaka, przewód ochronny PE łączysz z bolcem uziemiającym gniazda. Rozdzielnia w blaszaku powinna być wykonana w klasie szczelności minimum IP44, bo wewnątrz blaszaka potrafi skraplać się wilgoć, szczególnie wiosną i jesienią.

Kosztorys materiałów dla odcinka 20 m

Całkowity budżet materiałowy mieści się w przedziale 500-750 zł dla dwudziestu metrów, zależnie od regionu i producenta. Najtaniej kupisz w hurtowni elektrycznej, gdzie ceny bywają o połowę niższe niż w marketach budowlanych. Warto też unikać zakupów na platformach aukcyjnych, bo kabel bez certyfikatu CE potrafi mieć przekrój o 30% mniejszy od deklarowanego.

Checklista wykonawcza

• Wyznacz trasę i zmierz długość z zapasem 2-3 m
• Wykop rów o głębokości 40-60 cm, usuń kamienie
• Usyp 10 cm piasku na dnie, ułóż kabel faliście
• Przykryj 10 cm piasku i rozłóż folię ostrzegawczą
• Zasyp row ziemią, ubij lekko, zamaskuj trawą
• Zamontuj RCD i wyłącznik w rozdzielni domowej
• Zainstaluj rozdzielnię natynkową w blaszaku
• Podłącz gniazda, oprawę, wykonaj pomiary

Najczęstsze błędy, które kosztują spokój

Peszel w ziemi zamiast kabla ziemnego to klasyk, którego konsekwencje widać dopiero po pierwszej zimie. Kondensacja wody, brak chłodzenia, brak ochrony przed gryzoniami: trzy powody, dla których instalacja skróci życie nawet o połowę. Kabel YKY kosztuje niewiele więcej, a służy latami bez niespodzianek.

Przedłużacz bębnowy rozwinięty „na stałe" pomiędzy domem a blaszakiem to drugi grzech główny. Przewód 230 V leżący na ziemi, narażony na deszcz i przejechanie taczką, stanowi zagrożenie porażeniowe i pożarowe, jakiego żadne ubezpieczenie nie pokryje.

Brak zapasu kabla na wejściach do budynków kończy się koniecznością lutowania połączeń w ziemi albo rezygnacją z ewentualnej naprawy. Dwa, trzy metry zapasu to groszowa inwestycja, która ratuje, gdy trzeba wymienić przepust albo dosunąć rozdzielnię.

Zwykłe gniazda w blaszaku bez klasy szczelności IP44 wystarczą na lato, ale po pierwszej jesieni zaczną korodować, a iskrzenie przy wtykaniu wkrętarki w wilgoci to proszenie się o kłopoty. Hermetyczne gniazda z klapką kosztują kilkanaście złotych więcej, a eliminują cały problem.

Ostatni błąd to pominięcie pomiarów po zakończeniu instalacji. Bez protokołu z impedancji pętli zwarcia i rezystancji izolacji nie masz dowodu, że wszystko gra, a ubezpieczyciel może odmówić wypłaty, gdyby doszło do zdarzenia. Elektryk z uprawnieniami wykona pomiary w ciągu godziny, a ty dostaniesz papier, który ma realną wartość.

Zrobione raz, z głową, zasilanie blaszaka pracuje cicho latami. Jeśli czujesz, że kopanie rowu w glinie przerasta twoje możliwości, podziel pracę: sam kupujesz materiały, kopiesz i układasz kabel, a elektryk wykonuje podłączenia, pomiary i dokumentację. Taki podział daje ci pełną kontrolę nad kosztami i jednocześnie spokój, że wszystko jest podpisane tam, gdzie trzeba.
