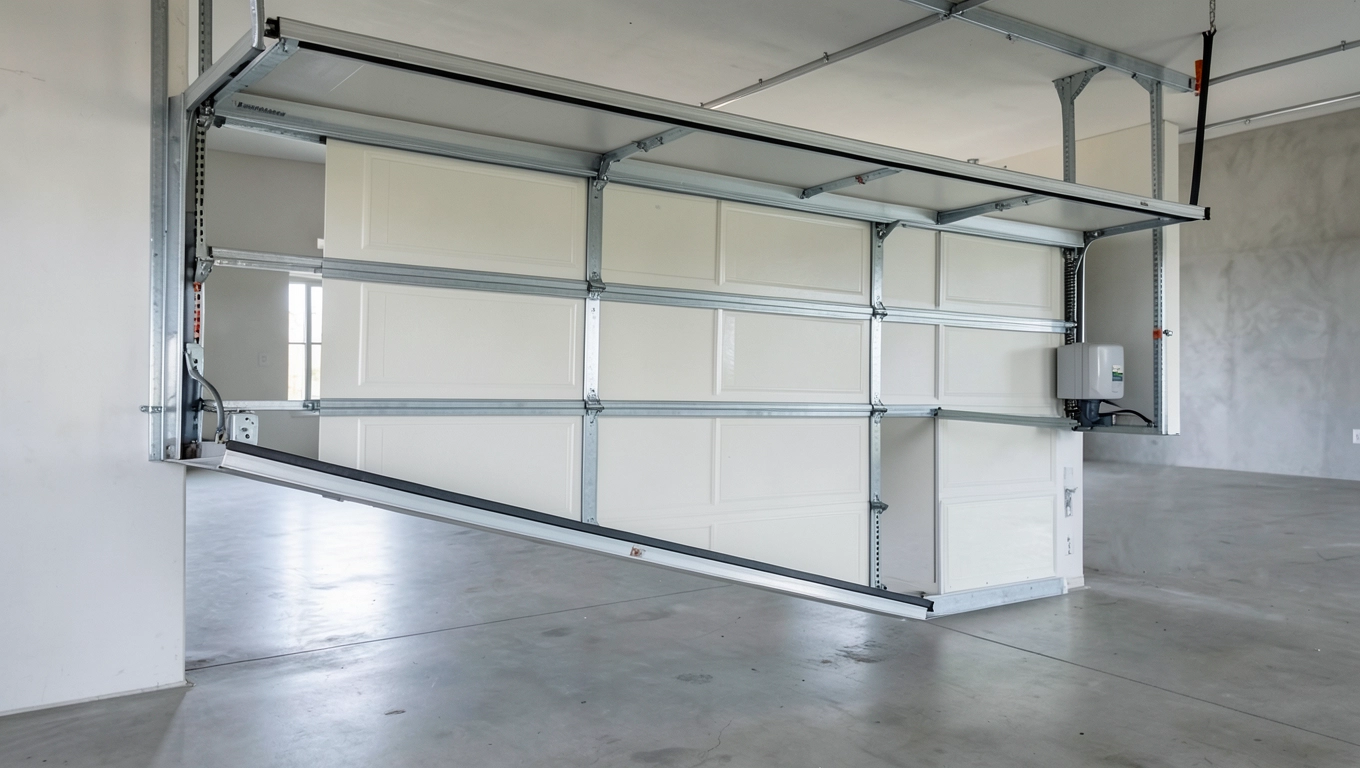

Jak ustawić bramę garażową Hörmann bez wzywania serwisu

Właśnie zacząłeś wciskać przycisk pilota, a brama zatrzymuje się w połowie, cofa z piskiem albo w ogóle nie rusza. Frustracja narasta z każdą sekundą, bo przecież powinno działać po montażu albo po pierwszej awarii. Tymczasem poprawne ustawienie bramy garażowej Hörmann to wcale nie czarna magia. Poniżej znajdziesz konkretną ścieżkę od diagnozy problemu, przez regulację sprężyn i linek, aż po kalibrację napędu i uniknięcie kosztownych błędów, które kosztują średnio od dwóch do pięciu tysięcy złotych przy poprawkach po nieudanym montażu.

• Regulacja napędu Hörmann po montażu i przy awarii
• Ustawianie sprężyn i naciągu linek w bramie segmentowej
• Najczęstsze błędy przy ustawianiu bramy Hörmann i jak ich uniknąć

Regulacja napędu Hörmann po montażu i przy awarii

Napęd bramy segmentowej Hörmann, niezależnie od modelu (SupraMatic, ProMatic czy ProMatic Akku), zapamiętuje punkty krańcowe drogi skrzydła. Te punkty mówią silnikowi, kiedy zatrzymać bramę w pozycji otwartej, a kiedy w zamkniętej. Po mechanicznym montażu prowadnic, sprężyn i paneli, napęd wymaga pierwszej kalibracji, czyli tak zwanego cyklu programowania.

Procedura jest prosta, choć łatwo ją zepsuć jednym nieprzemyślanym kliknięciem w pilocie. Zaczynasz od naciśnięcia i przytrzymania przycisku programowania na obudowie napędu (zazwyczaj przez około trzy sekundy), aż dioda LED zacznie migać w charakterystycznym rytmie. Następnie naciskasz przycisk zamykania. Brama jedzie w dół do pozycji zamkniętej, napęd rozpoznaje opór uszczelki dociskającej do posadzki i zapamiętuje tę pozycję jako dolny punkt krańcowy.

Po osiągnięciu dołu naciskasz ponownie, brama idzie do góry do naturalnego zatrzymania na końcu prowadnicy. Napęd zapamiętuje tę pozycję jako górny punkt. Cały cykl powtarzasz zwykle trzykrotnie, ponieważ sterownik potrzebuje kilku prób, żeby precyzyjnie wyznaczyć drogę, siłę potrzebną do ruszenia z miejsca i hamowania. Bez tej kalibracji brama zatrzymuje się za wcześnie, za późno, albo odwraca kierunek przy każdym napotkaniu oporu.

Uwaga: Każda zmiana sprężyn, linek lub pozycji rolek jezdnych wymaga ponownej kalibracji napędu. Sterownik zapamiętuje siłę, jakiej użył poprzednio, a przy zmienionym obciążeniu ta siła okaże się za duża lub za mała. Skutek? Brama zacznie się cofać w połowie drogi albo nie domykać do końca.

Gdy napęd zaczyna działać niestabilnie po dłuższym czasie użytkowania, przyczyną rzadko bywa sam silnik. Najczęściej winne są prowadnice, które po latach pracy zaczynają się lekko odkształcać pod wpływem drgań i ciężaru skrzydła. Sprawdź, czy prowadnice są pionowe w obu płaszczyznach za pomocą poziomicy o długości co najmniej metra. Odchyłka większa niż pięć milimetrów na dwa metry bieżące wymaga korekty mocowania do ściany lub nadproża.

Kolejny element, który potrafi zepsuć pracę napędu, to rolki jezdne. W bramie segmentowej Hörmann montuje się zazwyczaj rolki nylonowe lub stalowe łożyskowane, w zależności od serii. Nylonowe rolki zużywają się cicho i płynnie, ale po około piętnastu tysiącach cykli (co przy czteroosobowej rodzinie oznacza mniej więcej pięć lat) zaczynają wykazywać luz. Rolki stalowe są trwalsze, lecz twardsze, przez co mocniej obciążają profile prowadnic. Sprawdzaj je co najmniej raz w roku, a przy intensywnej eksploatacji dwa razy.

Awaryjne odblokowanie napędu ma kluczowe znaczenie, gdy zima odcina prąd w całej okolicy albo gdy silnik odmawia posłuszeństwa. W bramach Hörmann znajdziesz je wewnątrz garażu, w pobliżu napędu, w postaci linki lub uchwytu. Pociągnięcie w dół odblokowuje zębatkę, co pozwala ręcznie przesunąć bramę. W bramach z napędem SupraMatic masz dodatkowo możliwość odblokowania od zewnątrz za pomocą klucza w cylindrze zamontowanym w środku skrzydła, co przydaje się, gdy garaż jest jedynym wyjściem z posesji, a prądu brak.

Ustawianie sprężyn i naciągu linek w bramie segmentowej

Sprężyny w bramie segmentowej Hörmann przejmują na siebie ciężar skrzydła. Dzięki temu napęd potrzebuje jedynie ułamka siły potrzebnej do podniesienia paneli. Każda sprężyna ma określoną liczbę obrotów montażowych, wskazaną w instrukcji do konkretnego modelu. Zbyt mały naciąg sprawi, że brama opadnie samoczynnie, zanim napęd zdąży ją złapać, albo zacznie się cofać przy każdym zamknięciu, bo sterownik odczyta to jako przeciążenie.

Zbyt mocne napięcie działa odwrotnie, lecz jeszcze groźniej. Sprężyna, która powinna kompensować masę skrzydła, zaczyna je wypychać ku górze. Skrzydło nie dolega do podłoża, a napęd nie wykrywa zamknięcia, więc nie uruchamia ryglowania. W bramie, która nie jest prawidłowo zamknięta, ryzyko włamania rośnie kilkukrotnie, ponieważ intruz potrzebuje jedynie lekkiego pchnięcia, żeby ją otworzyć ręcznie.

Regulację zacznij od poluzowania śruby ryglującej na bębnie sprężyny. Znajdziesz ją zazwyczaj przy górnym panelu, po obu stronach bramy. Kluczem płaskim lub nasadowym obracasz bęben o jedną podziałkę, sprawdzasz zachowanie bramy, a następnie korygujesz. Zasada jest prosta. Brama opada sama? Naciąg zwiększasz. Brama stoi w górze, ale nie chce się domknąć przy lekkim ruchu ręką? Naciąg zmniejszasz. Powtarzasz cykl aż do uzyskania punktu, w którym brama stoi stabilnie w dowolnym położeniu i rusza z minimalnym oporem.

Porada praktyczna: Podczas regulacji zabezpiecz skrzydło przed samoczynnym opuszczeniem. Kliny drewniane lub klemy zaciskowe na prowadnicy ochronią Cię przed uderzeniem, gdy sprężyna nagle zwolni energię. Nigdy nie reguluj obu sprężyn jednocześnie. Najpierw jedna strona, potem druga, żeby uniknąć skoszenia skrzydła, które potem ciężko wyeliminować bez demontażu paneli.

Linki w bramie segmentowej Hörmann to stalowe liny plecione o średnicy od trzech do pięciu milimetrów, w zależności od rozmiaru bramy. Łączą dolne narożniki skrzydła z bębnami sprężyn na górze, dzięki czemu siła sprężyny przenoszona jest równomiernie na obie strony. Z czasem linki wydłużają się pod obciążeniem, co powoduje nierównomierne napinanie. Pierwszym objawem bywa nierówna szczelina między bramą a podłogą, widoczna po zamknięciu.

Sprawdzanie naciągu linek polega na pomiarze ich zwisu. Prawidłowo napięta linka ma zwis nie większy niż trzy do pięciu milimetrów na metr długości bramy. Do pomiaru użyj suwmiarki lub linijki z poziomicą, mierząc odległość liny od płaskiej prowadnicy w połowie jej drogi. Jeśli zwis przekracza te wartości, naciągnij linkę śrubą napinającą przy dolnym mocowaniu, dokręcając o pół obrotu i sprawdzając rezultat po każdej korekcie.

Zużyte linki, które zaczynają strzępić lub pokrywają się rdzą, wymieniasz w komplecie. Częściowa wymiana nie ma sensu, bo liny pracują razem i gdy jedna zaczyna się rozciągać, druga przejmuje dodatkowe obciążenie, co skraca jej żywotność. Nowe linki powinny pochodzić z tej samej serii co oryginalne, ponieważ producenci stosują różne gatunki stali i sploty, a mieszanie ich wpływa na równomierność pracy.

Najczęstsze błędy przy ustawianiu bramy Hörmann i jak ich uniknąć

Najpoważniejszy błąd to ignorowanie momentu, w którym brama sygnalizuje, że coś jest nie tak. Pojedyncze cofnięcie przy zamykaniu potrafi zwiastować poważniejszą usterkę za kilka tygodni, a bagatelizowanie prowadzi do sytuacji, w której skrzydło spada z prowadnicy albo sprężyna pęka, demolując przy okazji obudowę napędu. Koszt wymiany sprężyny z uszkodzonym napędem to od trzech do sześciu tysięcy złotych, podczas gdy sama sprężyna kosztuje zwykle od trzystu do sześciuset złotych.

Kolejna powszechna pułapka to brak kontroli nad naciągiem sprężyn po każdej zmianie pogody. Brama garażowa jest konstrukcją narażoną na wahania temperatury rzędu pięćdziesięciu stopni Celsjusza w ciągu roku. Sprężyny stalowe reagują na temperaturę zmianą sztywności. Zimą stają się sztywniejsze, latem bardziej elastyczne. Efekt? Brama, która idealnie działała w październiku, w lutym zaczyna się cofać przy zamykaniu, bo napęd wykrywa większe opory.

Rozwiązanie polega na sezonowej korekcie naciągu. Jesienią, gdy temperatury spadają, napięcie zwiększasz o pół obrotu na bębnie, żeby zrekompensować rosnącą sztywność sprężyny. Wiosną luzujesz o tyle samo, przywracając neutralny punkt. To pięć minut pracy, które oszczędza frustracji i niepotrzebnych wizyt serwisu, a przy okazji przedłuża żywotność napędu, który nie musi kompensować błędów mechaniki.

Ostrzeżenie: Samodzielne przeróbki mechaniki bramy, takie jak skracanie sprężyn, wymiana linek na tańsze zamienniki albo modyfikacja prowadnic, prowadzą do utraty gwarancji producenta. Hörmann udziela gwarancji na bramę i napęd wyłącznie wtedy, gdy montaż oraz serwis wykona certyfikowany partner albo gdy prace zostaną przeprowadzone zgodnie z dokumentacją techniczną producenta. Każda ingerencja w mechanikę bez odpowiednich kwalifikacji to ryzyko utraty ochrony gwarancyjnej, która w przypadku napędów sięga pięciu lat, a w przypadku paneli i sprężyn dziesięciu.

Innym częstym błędem jest pomijanie fotokomórki bezpieczeństwa albo jej nieprawidłowy montaż. Fotokomórka to element ochronny, który zatrzymuje bramę i cofa ją, gdy w świetle wiązki pojawi się przeszkoda, na przykład dziecko, zwierzę albo samochód cofający się z podjazdu. Wymóg normy PN-EN 12635 mówi, że każda brama z napędem elektrycznym musi być wyposażona w co najmniej jedną parę fotokomórek albo listwę kontaktową na krawędzi zamykającej skrzydła.

Fotokomórki montujesz na wysokości od dziesięciu do dwudziestu centymetrów nad posadzką, po obu stronach bramy, w osi jej ruchu. Wiązka musi być prosta i niezakłócona. Źle wypoziomowana fotokomórka, zabrudzona soczewka albo przesunięta po silniejszym wstrząsie oznacza fałszywe alarmy, a w skrajnych przypadkach całkowitą blokadę napędu. Sprawdź poprawność działania fotokomórek przynajmniej raz w miesiącu, najlepiej w słoneczny dzień, kiedy ich praca jest najbardziej wymagająca ze względu na silne światło boczne.

Brama garażowa to element budynku, który współpracuje z wentylacją, ociepleniem i instalacją elektryczną. Gdy planujesz jej ustawienie, uwzględnij też warunki w samym garażu. Wilgotność powyżej siedemdziesięciu procent przyspiesza korozję sprężyn i linek, dlatego garaż powinien mieć sprawną wentylację grawitacyjną albo mechaniczną. Brama nie jest elementem wodoszczelnym, więc deszcz padający pod kątem na skrzydło może się przedostać do środka przez uszczelki boczne i dolne. To normalne zachowanie, o ile uszczelki są w dobrym stanie i regularnie kontrolowane.

Podjazd przed garażem wymaga spadku od jednego i pół do trzech procent w kierunku od bramy, żeby woda opadowa nie spływała w stronę garażu. W praktyce oznacza to od trzech do sześciu centymetrów spadku na metrze bieżącym. Bez tego wody gruntowe i deszczówka będą się zbierać tuż przy progu, zamarzać zimą i blokować dolną uszczelkę, a wiosną tworzyć kałuże, w których brama będzie stać w wodzie. Odwodnienie liniowe zamontowane tuż przed bramą skutecznie odprowadza wodę, ale wymaga spadku niwelety podjazdu w jego stronę.

Ostatnia kwestia, która potrafi zaskoczyć inwestorów, to wymagania instalacji elektrycznej. Napęd Hörmann potrzebuje obwodu 230 V zabezpieczonego wyłącznikiem nadprądowym o wartości dziesięć do szesnastu amperów, zasilanego przewodem trzy żyłowym o przekroju jednej i pół milimetra kwadratowego. Puszka elektryczna powinna znajdować się dwadzieścia do trzydziestu centymetrów pod sufitem, dokładnie w osi bramy, żeby kabel zasilający napęd nie był naprężony ani nadmiernie luźny. Zbyt słaby przewód przy dużej odległości od rozdzielnicy powoduje spadki napięcia, napęd traci moc, brama zwalnia w pół drogi i sygnalizuje przeciążenie.

Przed przystąpieniem do jakichkolwiek prac warto sporządzić krótki plan i zebrać narzędzia w jednym miejscu. Potrzebujesz poziomicy o długości metra, kluczy płaskich i nasadowych w zakresie od dziesięciu do siedemnastu milimetrów, suwmiarki, śrubokrętów płaskich i krzyżakowych, a także zestawu smarów silikonowych w sprayu. Dobrze jest mieć też telefon z aparatem, bo dokumentowanie poszczególnych etapów regulacji zdjęciami ułatwia późniejsze porównanie stanu po kilku miesiącach użytkowania.

Harmonogram prac warto rozłożyć na kilka krótkich sesji, nie na jeden maraton. Regulacja sprężyn i linek to inna robota niż kalibracja napędu, a kalibracja napędu powinna następować dopiero po zakończeniu prac mechanicznych. Pośpiech przy regulacji sprężyn to prosta droga do wypadku, a pośpiech przy kalibracji napędu kończy się jego zresetowaniem i koniecznością powtórzenia całej procedury od początku.

Ustawienie bramy garażowej Hörmann nie jest operacją, którą robi się raz i zapomina. To mechanizm, który wymaga uwagi przynajmniej dwa razy w roku, a przy intensywnym użytkowaniu częściej. Poświęcone pół godziny jesienią i wiosną wystarczy, żeby brama pracowała płynnie przez lata, a Ty unikałeś niespodzianek w najmniej odpowiednim momencie, na przykład podczas ulewnego deszczu albo mroźnego poranka, gdy spieszysz się do pracy.
