Jak wyregulować bramę garażową: sprężyny, napęd, rolki

Bramę garażową reguluje się w stałej kolejności: najpierw mechanika przy odłączonym napędzie (wyważenie sprężyn, pion prowadnic, rolki, linki i zawiasy), a na końcu elektronika, czyli położenia krańcowe i siła napędu. Samodzielnie poprawisz prowadnice, rolki, zawiasy górnego segmentu, uszczelki oraz ustawienia napędu zgodnie z jego instrukcją. Naciąg sprężyn wymaga pręta naciągowego i doświadczenia, a pęknięta sprężyna lub uszkodzona linka to zawsze zadanie dla serwisu.

• Jak regulować bramę garażową krok po kroku?
• Dlaczego brama garażowa nie zamyka się do końca?
• Jak wyregulować krańcówki i przeprogramować napęd?
• Jak wyregulować sprężyny w bramie garażowej?
• Jak wyregulować prowadnice, rolki i górny segment?
• Czym i jak smarować bramę garażową?
• Ile kosztuje regulacja bramy garażowej?
• Kiedy nie regulować bramy garażowej samodzielnie?
• Lista kontrolna po regulacji bramy garażowej

Zgrzytanie, opór przy zamykaniu, nierówne unoszenie skrzydła czy odbijanie przy podłodze to sygnały, że coś się rozregulowało. Większość takich usterek da się zdiagnozować samodzielnie, jeśli działasz metodycznie: od objawu, przez oględziny, do jednej zmiany naraz i testu po każdej korekcie.

Jak regulować bramę garażową krok po kroku?

Zacznij od mechaniki, a skończ na napędzie, bo elektronika nie skoryguje źle napiętych sprężyn, krzywej prowadnicy ani przestawionych rolek. Taką kolejność zaleca poradnik regulacji bram Hörmann: jeśli najpierw zmienisz ustawienia napędu, po poprawieniu mechaniki i tak trzeba będzie powtórzyć jego naukę.

1. Odłącz napęd od zasilania i obejrzyj bramę: sprężyny, linki nośne, rolki, zawiasy segmentów, uszczelki i próg.
2. Wysprzęglij napęd i zrób test balansu: brama podniesiona ręcznie do mniej więcej połowy wysokości powinna stać w miejscu.
3. Sprawdź poziomicą pion prowadnic oraz dokręcenie łączników i uchwytów ściennych.
4. Skoryguj rolki i zawiasy, jeśli skrzydło ma luz, klinuje się albo górny panel nie przylega do nadproża.
5. Wyczyść prowadnice i nasmaruj elementy, które producent przewiduje do smarowania.
6. Na końcu ustaw położenia krańcowe i siłę w napędzie, a potem wykonaj kilka pełnych cykli otwierania i zamykania.

Wysprzęglenie napędu i przejście na tryb ręczny wyjaśnia poradnik jak otworzyć bramę garażową ręcznie.

Jakie środki bezpieczeństwa zachować przed regulacją?

Przed każdą pracą przy bramie odłącz zasilanie napędu, a jeśli producent to przewiduje, przełącz bramę na tryb ręczny. Przypadkowe uruchomienie napędu w trakcie regulacji może wciągnąć palce między rolki a szynę. Przy pracach w pobliżu sprężyn zabezpiecz skrzydło przed opadnięciem i nie stawaj pod podniesioną bramą.

Skrzydła, które stawia opór, nie dociskaj ręką na siłę. Podnoś je i opuszczaj spokojnie na krótkim odcinku, obserwuj ruch i szukaj miejsc tarcia.

Jakie narzędzia przygotować?

• Poziomica: wodna wystarczy na krótkie odcinki, laserowa jest dokładniejsza przy długich prowadnicach.
• Klucze do śrub prowadnic, uchwytów, rolek i zawiasów.
• Miękka szczotka, sucha ścierka i bezpyłowa ściereczka do soczewek fotokomórek.
• Smar zalecany przez producenta bramy.
• Do sprężyn: pręty naciągowe i klucz do przytrzymania śruby (szczegóły w sekcji o sprężynach).

Jak rozpoznać typ bramy i dobrać sposób regulacji?

Sposób regulacji zależy od konstrukcji, dlatego zacznij od tabliczki znamionowej oraz instrukcji bramy i napędu. W bramie segmentowej panele łączą zawiasy, skrzydło prowadzą rolki w prowadnicach, a jego masę równoważą sprężyny (najczęściej skrętne) i linki nośne. W bramie uchylnej częstym źródłem niedomykania bywa ustawienie napędu, więc przeprogramowanie według instrukcji to dobry pierwszy krok.

Jak ocenić stan elementów przed regulacją?

Obejrzyj kolejno sprężyny, linki, rolki, zawiasy, uszczelki i fotokomórki: szukasz pęknięć, uszkodzeń, luzów i zabrudzeń. Rolkę chwyć za wałek i spróbuj nim poruszyć; jeśli wyczuwasz bicie, łożysko jest zużyte i rolkę trzeba wymienić. Uszkodzonej sprężyny ani linki nie próbuj regulować, tylko od razu zgłoś usterkę serwisowi.

Dlaczego brama garażowa nie zamyka się do końca?

Najczęstsze przyczyny to rozregulowane położenie krańcowe lub zaprogramowana droga napędu, opór przy podłodze, zabrudzona fotokomórka oraz nierówne ustawienie skrzydła na linkach lub sprężynach. Dużo mówi moment, w którym brama się zatrzymuje.

Według poradnika o bramie, która ciężko się zamyka, jeśli brama opada lekko przez większość drogi, a blokuje się dopiero na ostatnich 20-30 cm, przyczyna leży zwykle przy podłodze, uszczelce lub ustawieniu domykania. Opór od samego początku wskazuje raczej na elementy prowadzące albo nierówną pracę całego skrzydła. Ten sam tekst zwraca uwagę na sezonowość: zimą uszczelki twardnieją, smar gęstnieje, a lód przy progu potrafi udawać poważną awarię.

Problemy zwykle narastają stopniowo. Przy dwóch cyklach dziennie mechanizm wykonuje ponad 700 otwarć i zamknięć w roku, więc drobne luzy z czasem się sumują.

Jak wyregulować krańcówki i przeprogramować napęd?

Jeśli brama nie domyka się albo odbija i ponownie się podnosi, zacznij od ustawień napędu, bo przestawione położenia krańcowe to usterka prosta do usunięcia. Częstą przyczyną odbijania jest zaprogramowana zbyt długa droga skrzydła, jak opisuje artykuł o regulacji wrót garażowych. Procedura programowania różni się między modelami i jest opisana w instrukcji napędu; wspólnym krokiem jest ustawienie bramy w prawidłowej pozycji wyjściowej przed rozpoczęciem nauki.

Jak ustawić mechaniczne wyłączniki krańcowe?

Napęd ma dwa położenia krańcowe: otwarcia i zamknięcia. W napędach z mechanicznymi krańcówkami zmienia się położenie wyłączników w skrzynce sterującej, zwykle dwiema śrubami oznaczonymi np. LIMIT lub strzałkami. Skrzynka jest najczęściej przy suficie garażu, w miejscu połączenia napędu z szyną; po odłączeniu zasilania zdejmij plastikową osłonę.

Kierunek obrotu zależy od modelu, dlatego potwierdź go w instrukcji. W wielu napędach obrót zgodnie z ruchem wskazówek zegara skraca drogę skrzydła, a przeciwny ją wydłuża. Jeśli brama zostawia około centymetrową szczelinę, przesuń dolny wyłącznik nieco w dół; jeśli uderza w posadzkę ze zbyt dużą siłą, przesuń go w górę. Zmieniaj ustawienie małymi krokami, a po każdej korekcie włącz zasilanie i wykonaj pełny cykl.

Silnik powinien wyłączać się płynnie. Nagłe zatrzymanie lub szarpnięcie przy końcu skoku oznacza, że problem leży w mechanice (rolki, prowadnice, sprężyny), a nie w krańcówkach. Bezpieczeństwo użytkowania bram z napędem, w tym siły działające przy zamykaniu, obejmuje norma PN-EN 12453, dlatego siły i czułości zabezpieczenia przeciążeniowego nie podnoś ponad zakres z instrukcji tylko po to, żeby pokonać opór.

Jeśli napęd nie pozwala precyzyjnie ustawić położeń krańcowych albo jest zużyty, przy wymianie pomoże zestawienie, jaki napęd do bramy garażowej wybrać.

Fotokomórki i zabezpieczenie przeciążeniowe

Brama, która sama odwraca kierunek przy zamykaniu, ma źle ustawione położenie krańcowe albo problem z fotokomórką. Fotokomórka to nadajnik i odbiornik podczerwieni przy dolnej krawędzi otworu: gdy wiązka zostanie przerwana, sterownik zmienia kierunek ruchu na otwieranie. Zabrudzona soczewka wywołuje fałszywe zadziałanie, więc przetrzyj obie miękką, bezpyłową ściereczką i powtórz test. Działanie zabezpieczenia przeciążeniowego sprawdzaj regularnie, zgodnie z testem opisanym w instrukcji napędu.

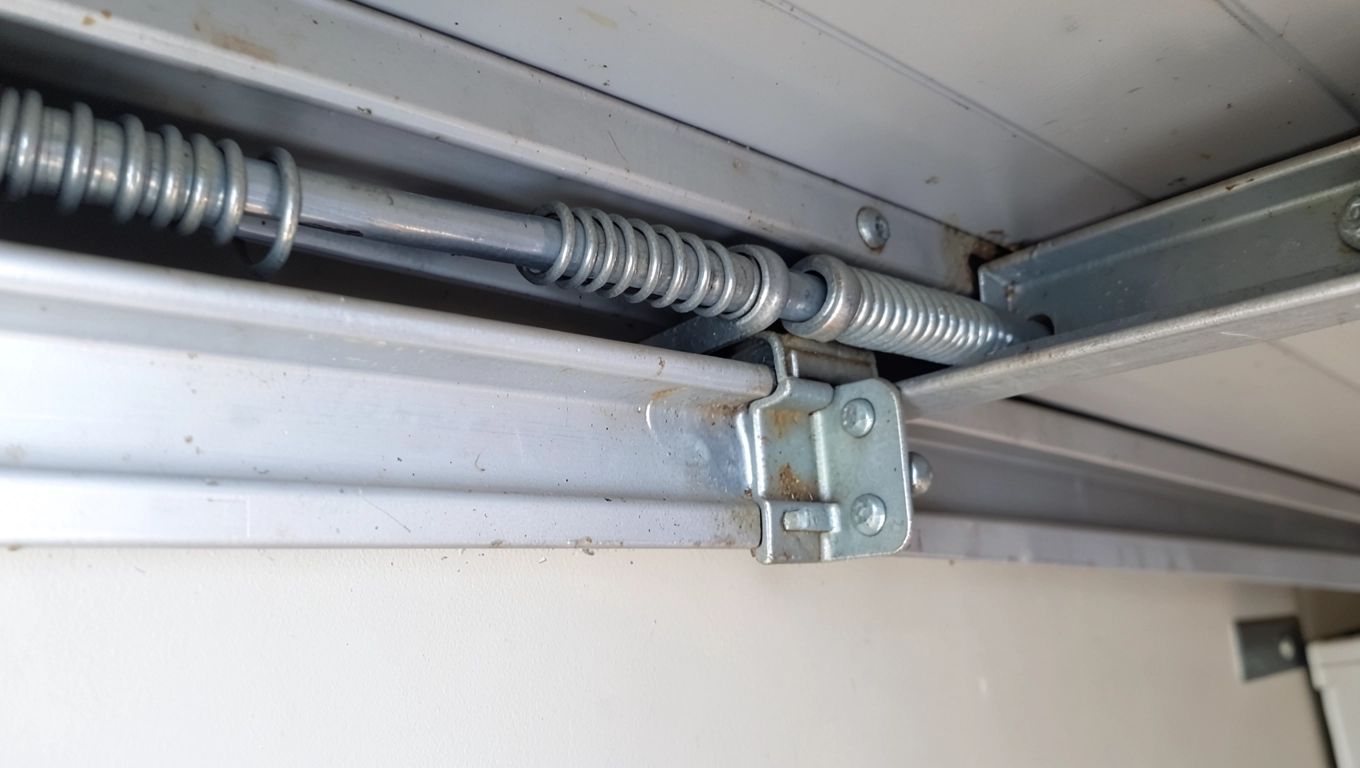

Jak wyregulować sprężyny w bramie garażowej?

Sprężyny ustawia się tak, żeby brama była wyważona: podniesiona ręcznie do połowy wysokości przy wysprzęglonym napędzie powinna stać w miejscu. Jeśli opada, naciąg jest za słaby; jeśli sama ucieka w górę, za duży.

Poradnik regulacji bram Wiśniowski podaje, że sprężyny skrętne przejmują 90 procent masy skrzydła, a każdy pełny obrót wału o 360 stopni zmienia siłę naciągu o około 7-10 procent, zależnie od średnicy drutu i średnicy nawijania. Przy takiej czułości korekty wykonuje się małymi krokami, z testem balansu po każdej zmianie.

Docelową wartość odczytasz z tabliczki znamionowej bramy. Według poradnika Bramotechniki jest tam podana prawidłowa liczba skrętów sprężyny, a do korekty potrzebny jest klucz do przytrzymania śruby i pręt do naciągania. Jeśli brama nie domyka się na jednej krawędzi, porównaj liczbę skrętów obu sprężyn z tabliczką: nierówne skręcenie jest jedną z możliwych przyczyn.

Jak bezpiecznie przygotować regulację sprężyn?

Wspomniany poradnik dla bram Wiśniowski opisuje przygotowanie, które chroni przed gwałtownym opadnięciem skrzydła:

• Odłącz napęd od zasilania.
• Zabezpiecz skrzydło dwoma klinami ustawionymi w prowadnicach na wysokości około 50 cm od podłoża. Bez nich po poluzowaniu śruby skrzydło może opaść i odkształcić panele oraz dolne zawiasy.
• Użyj pręta naciągowego o średnicy 12 mm i długości co najmniej 1 m, wsuniętego w otwór nawijaka sprężyny.
• Wywieraj siłę w kierunku nawijania, zgodnie ze strzałką na bębnie, i dopiero wtedy luzuj śrubę blokującą wał.
• Koryguj obie strony równomiernie, żeby nie skręcić wału.

Nie reguluj sprężyn, jeśli nie masz doświadczenia z takimi mechanizmami. Zbyt mocny naciąg przyspiesza zmęczenie materiału i może skończyć się pęknięciem sprężyny, a zbyt słaby powoduje opadanie skrzydła i uderzenia o posadzkę, które przenoszą drgania na całą konstrukcję. Pękniętej sprężyny nie naprawia się regulacją, tylko wymianą w serwisie.

Jak wyregulować prowadnice, rolki i górny segment?

Prowadnice muszą stać w pionie i być pewnie przykręcone, bo nawet niewielkie odchylenie powoduje tarcie rolek o ścianki szyny i piskliwy dźwięk przy każdym cyklu. Sprawdź je poziomicą na całej długości i dokręć łączniki oraz uchwyty ścienne.

Wibracje z lat pracy luzują kotwy rozporowe, co objawia się przesuwaniem prowadnicy i dodatkowym hałasem. Dokręć śruby mocujące, a zużyte kołki rozporowe wymień na nowe; plastikowe kołki w nieogrzewanym garażu pracują w zmiennych temperaturach i z czasem tracą trzymanie.

Jak ustawić rolki?

Rolka z luzem lub biciem na wałku wymaga wymiany. Jeśli po regulacji brama hałasuje bardziej niż wcześniej, rolki mogły zostać przesunięte poza oś prowadnicy: poluzuj ich śruby, przesuń rolkę delikatnie wzdłuż wałka do momentu najmniejszego oporu przy ruchu ręcznym i dokręć w nowej pozycji, kontrolując pion prowadnic.

Czym reguluje się poziom bramy segmentowej?

Poziom skrzydła bramy segmentowej ustawia się linkami nośnymi, a nie naciągiem sprężyn. Tak odpowiada doświadczony użytkownik w dyskusji na forum Elektroda o nierównym docisku uszczelki, radząc też, by prześwity przy górnym segmencie korygować na jego górnych zawiasach, gdzie zakres regulacji jest spory. Bramy nie opuścisz niżej, jeśli dolna krawędź dochodzi już do posadzki, więc szczelina z jednej strony przy równej posadzce wskazuje na ustawienie linek lub skrzydła. Linki reguluj tylko przy skrzydle zabezpieczonym przed opadnięciem, a uszkodzoną linkę zostaw serwisowi.

Gdy uszczelka dolega nierówno mimo poprawnie ustawionego skrzydła, problem może leżeć w samej uszczelce; jej dobór i montaż opisuje poradnik jak uszczelnić bramę garażową.

Czym i jak smarować bramę garażową?

Smaruj ruchome części metalowe, szczególnie zawiasy i sprężyny, a rolek z tworzywa sztucznego nie smaruj wcale. Takie zalecenie podaje poradnik Salva o konserwacji bramy garażowej, który przypomina też o czyszczeniu prowadnic, bo to tam gromadzi się najwięcej zanieczyszczeń.

Prowadnice czyść miękką szczotką lub suchą ścierką, a płaszcz bramy wodą z dodatkiem środka czyszczącego. Najpierw wyczyść, potem smaruj: brud w prowadnicach to jedna z pierwszych przyczyn ciężkiej pracy bramy. Rodzaj smaru i częstotliwość smarowania dobierz według instrukcji producenta bramy.

Ile kosztuje regulacja bramy garażowej?

Samodzielna regulacja kosztuje tylko czas i ewentualne części, a wizyta serwisu to orientacyjnie 200-350 zł. Ceny różnią się w zależności od regionu, marki bramy i zakresu prac, więc poniższe widełki traktuj jako punkt odniesienia, a nie ofertę.

Przed zamówieniem serwisu przygotuj opis objawu oraz markę i model bramy i napędu: ułatwia to wycenę i dobór części.

Kiedy nie regulować bramy garażowej samodzielnie?

Wezwij serwis, gdy sprężyna jest pęknięta, linka nośna uszkodzona, prowadnica wyraźnie wygięta, a także gdy po wykonaniu opisanych kroków brama nadal szarpie, zacina się albo elektronika pracuje niestabilnie.

Samodzielne naprawy elektroniki napędu grożą uszkodzeniem płytki sterującej i utratą gwarancji. Jeśli brama jest na gwarancji, usterkę zgłoś najpierw producentowi lub firmie, od której ją kupiłeś. Gdy nie chcesz otwierać skrzynek ani ruszać sprężyn, poprzestań na czynnościach bezpiecznych: czyszczeniu, smarowaniu, kontroli śrub i fotokomórek oraz ustawieniach napędu według instrukcji.

Lista kontrolna po regulacji bramy garażowej

• Brama podniesiona ręcznie do połowy wysokości stoi w miejscu.
• Prowadnice są w pionie, śruby i uchwyty ścienne dokręcone.
• Rolki nie mają luzu, skrzydło nie ociera o prowadnice.
• Dolna krawędź i uszczelka przylegają równo na całej szerokości, górny panel dolega do nadproża.
• Po zmianach w mechanice napęd przeszedł ponowną naukę położeń krańcowych.
• Napęd zatrzymuje się płynnie w obu położeniach, bez szarpnięcia i odbicia.
• Fotokomórka i zabezpieczenie przeciążeniowe zatrzymują bramę zgodnie z instrukcją.
• Kilka pełnych cykli, np. pięć, przebiega bez nowych dźwięków i oporów.
