Jak wyregulować bramę garażową Hormann w 2026 roku?

Sprężyny naciągowe w bramie Hormann jak prawidłowo napiąć

Skrzypienie przy każdym ruchu skrzydła i wyraźne opadanie pośrodku to sygnał, że sprężyny naciągowe straciły swoje pierwotne parametry robocze. W bramach segmentowych marki premium odpowiadają one za odciążenie ciężaru płaszcza, zwykle od 80 do 180 kg w zależności od modelu, dlatego ich napięcie decyduje o płynności pracy i żywotności całego mechanizmu. Źle ustawiona sprężyna obciąża prowadnice, łożyska i napęd, co po kilku miesiącach kończy się kosztowną naprawą serwisową.

• Sprężyny naciągowe w bramie Hormann jak prawidłowo napiąć
• Luz w bramie garażowej Hormann co zrobić zanim wezwiesz serwis
• Napęd Hormann SupraMatic i ProMatic reset i programowanie

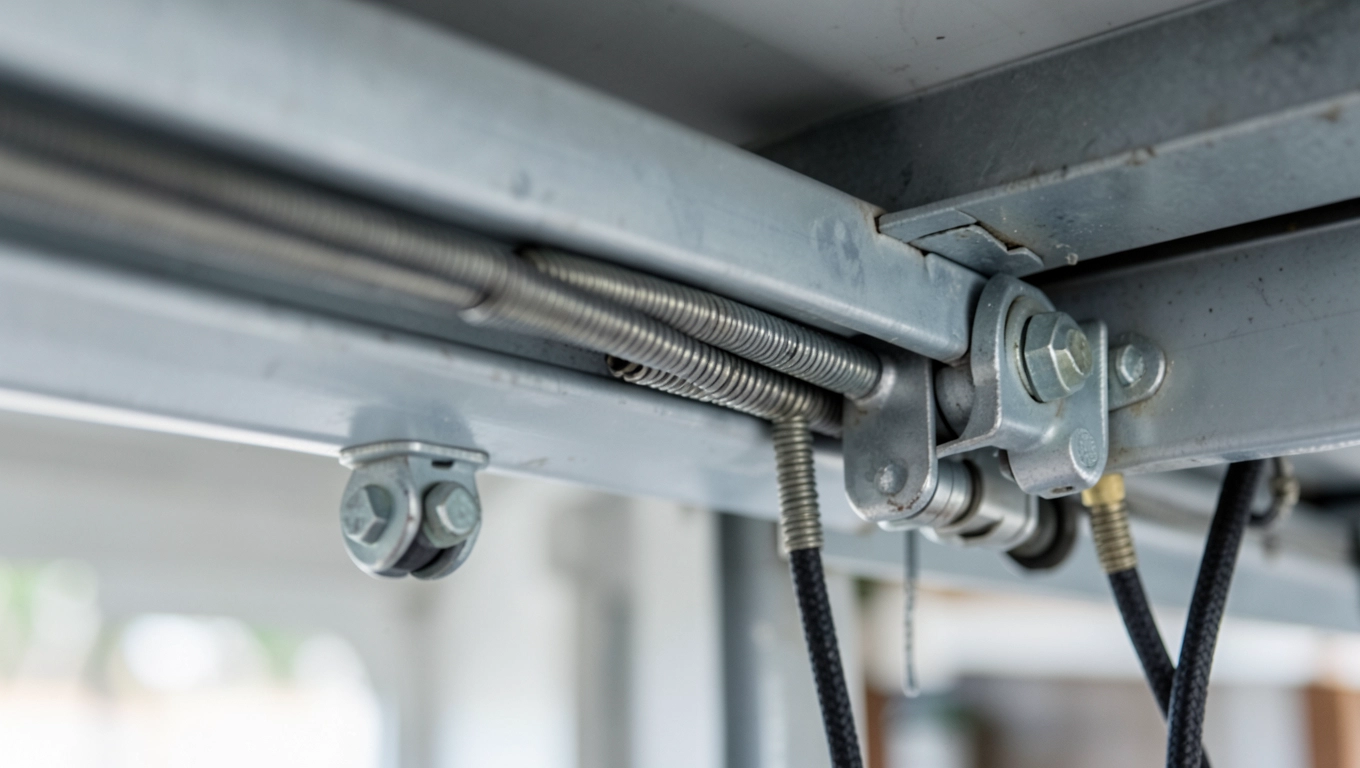

Bramy segmentowe tego producenta wykorzystują system sprężyn skrętnych zamontowanych nad otworem wjazdowym lub sprężyn naciągowych po bokach, oznaczonych kolorami: czerwonym, białym, zielonym lub żółtym. Kolor odpowiada sile naciągu i konkretnemu modelowi (Berry, EPU 40, RenoMatic, LPU 67), więc przed regulacją koniecznie trzeba zidentyfikować właściwy wariant po tabliczce znamionowej wewnątrz ościeżnicy. Pomylenie oznaczenia grozi napięciem niewłaściwym dla danej masy skrzydła.

Narzędzia i zabezpieczenia przed pracą

Przy sprężynach skrętnych potrzebny będzie drążek naciągowy o średnicy 12 mm, klucz płaski 13 i 17 mm, rękawice robocze oraz okulary ochronne. Energia zgromadzona w napiętej sprężynie potrafi wyrzucić drążek z gniazda z siłą kilkuset niutonów, dlatego każdy ruch wykonuje się powoli, z twarzą odwróconą od osi obrotu. Odcięcie zasilania napędu i zablokowanie skrzydła w połowie wysokości klinami drewnianymi to absolutne minimum, nie opcjonalny krok.

Krok po kroku: napięcie sprężyny skrętnej

1. Zdejmujemy osłonę wału sprężynowego nad otworem, zwykle mocowaną dwoma śrubami Torx T25.
2. Wkładamy drążek naciągowy w najniższy otwór tulei sprężyny; gniazdo jest wyfrezowane co 90°.
3. Napinamy sprężynę ruchem zgodnym z oznaczeniem strzałki na tulei, zwykle o ćwierć lub pół obrotu.
4. Blokujemy tuleję śrubą rzymską w nowym położeniu, dokręcając momentem 18-22 Nm.
5. Powtarzamy czynność na drugiej sprężynie, zachowując identyczną liczbę obrotów.

Mechanizm działania jest prosty: sprężyna magazynuje energię potencjalną sprężystości, którą oddaje przy każdym uniesieniu skrzydła, kompensując grawitację. Każdy pełny obrót tulei zwiększa siłę naciągu o ok. 15-20 N w bramach o masie do 120 kg. Po regulacji brama powinna utrzymać się nieruchomo w połowie wysokości, nie opadać ani nie unosić się samoczynnie; jeśli tak się dzieje, korygujemy naciąg o kolejne ćwierć obrotu.

Sprężyny naciągowe boczne inna technika

W modelach z serii Berry i RenoMatic starszego typu stosuje się sprężyny boczne mocowane na ramieniu dolnym. Ich regulacja polega na poluzowaniu nakrętki zabezpieczającej na pręcie gwintowanym i obróceniu sprężyny o 1-2 zwoje śrubokrętem widełkowym. Moment dokręcenia nakrętki po regulacji wynosi 25 Nm dla śruby M10 i 40 Nm dla M12. Ta wartość nie jest przypadkowa zbyt słabe dokręcenie powoduje luz i trzaski przy pracy, zbyt mocne prowadzi do zrywania gwintu przy cyklicznym obciążeniu.

Luz w bramie garażowej Hormann co zrobić zanim wezwiesz serwis

Widoczny luz między skrzydłem a ościeżnicą po zamknięciu oznacza utratę szczelności i przeciągi w garażu, ale rzadko wymaga od razu wizyty fachowca. Najczęściej winowajcą okazuje się poluzowany uchwyt rolki, przesunięta uszczelka boczna albo niewłaściwie ustawione ograniczniki krańcowe. W bramach segmentowych tego producenta odchyłka powyżej 8 mm na górnej krawędzi i 5 mm na dolnej kwalifikuje się do regulacji, nie do reklamacji.

Diagnostyka w pięciu krokach

Przed jakąkolwiek regulacją warto poświęcić 10 minut na rzetelną diagnostykę. Zamykamy bramę i sprawdzamy szczelność wzdłuż całego obwodu kartką A4 tam, gdzie kartka wchodzi bez oporu, mamy nieszczelność. Otwieramy bramę ręcznie do połowy wysokości i obserwujemy, czy skrzydło stoi stabilnie; jeśli odchyla się do przodu lub do tyłu, problem tkwi w sprężynach. Na koniec sprawdzamy rolki wizualnie: ślady wżerów na bieżni lub pęknięcia łożysk kulkowych to sygnał do wymiany.

Regulacja rolek bieżnych i prowadzących

Rolki bieżne poruszają się w profilu C szyny poziomej, a rolki prowadzące w profilu prowadnicy pionowej. Regulacja polega na obróceniu śruby mimośrodowej o 30-60°, co przesuwa oś rolki o 2-4 mm i zmienia docisk do szyny. Moment dokręcania śruby po regulacji wynosi 8 Nm zbyt mocne dokręcenie blokuje ruch, zbyt słabe powoduje hałas i wibracje. Po każdej korekcie ręcznie przesuwamy skrzydło w górę i w dół, sprawdzając płynność przejścia z pionu w poziom.

Prowadnice pionowe i poziome ustawienie geometrii

Prowadnice pionowe muszą być idealnie pionowe, z tolerancją ±1,5 mm na wysokości 2 m, co weryfikujemy poziomicą. Odchylenie od pionu powoduje, że skrzydło klinuje się w prowadnicy, zużywa krawędź panela i pęka uszczelka. Luz w bramie garażowej wynikający z krzywej prowadnicy nie zniknie po regulacji rolek; konieczne jest poluzowanie uchwytów ściennych, skorygowanie pionu i ponowne dokręcenie śrub M8 momentem 15 Nm.

Ograniczniki krańcowe precyzja na milimetry

Ogranicznik górny i dolny to blaszane zderzaki przykręcone do szyny poziomej śrubą imbusową M6. Ich przesunięcie o 5 mm zmienia pozycję krańcową skrzydła o tyle samo, a regulacja jest banalnie prosta: luzujemy śrubę, przesuwamy zderzak wzdłuż otworu podłużnego i dokręcamy momentem 5 Nm. Brama Hormann nie domyka się zwykle właśnie z powodu źle ustawionego ogranicznika dolnego wystarczy odszukać ślad styku na szynie i przesunąć zderzak o 3 mm w kierunku ściany garażu.

Test balansu po regulacji

Test balansu to najpewniejsza metoda weryfikacji poprawności naciągu sprężyn. Odłączamy napęd, podnosimy skrzydło ręcznie do połowy wysokości (ok. 1,2 m) i puszczamy. Skrzydło nie powinno poruszyć się ani w górę, ani w dół przez minimum 5 sekund. Dopuszczalne odchylenie to 10 mm w dowolnym kierunku, co wynika z luzu konstrukcyjnego w łożyskach. Jeśli brama zjeżdża wyraźnie w dół, sprężyny są za słabe; jeśli wyraźnie w górę, za mocne.

Napęd Hormann SupraMatic i ProMatic reset i programowanie

Po każdej regulacji mechanicznej napęd wymaga ponownej nauki biegu, inaczej czujnik siły zadziała przy pierwszym cyklu i zablokuje ruch. Napędy tej marki mają wewnętrzny enkoder obrotów, który kalibruje się automatycznie podczas dwóch pełnych cykli: otwarcia i zamknięcia bez przerwy. Reset kasuje wcześniejsze ustawienia, ale nie kasuje pilotów z pamięci te pozostają przypisane do płyty sterującej niezależnie od kalibracji biegu.

SupraMatic HT procedura pełnego resetu

Procedura resetu w napędzie SupraMatic HT różni się od tańszego ProMatic dodatkowym krokiem z kodem PIN serwisowym. Najpierw naciskamy i przytrzymujemy przycisk programowania na obudowie napędu przez 4 sekundy, aż dioda LED zacznie migać na zielono. Następnie wpisujemy kod serwisowy (domyślnie 1234, zmieniany przy montażu) i potwierdzamy przyciskiem. Dioda zmienia kolor na pomarańczowy, co oznacza gotowość do nauki biegu teraz naciskamy przycisk impulsu i czekamy, aż brama wykona pełne otwarcie i zamknięcie.

ProMatic szybszy wariant kalibracji

ProMatic nie wymaga kodu PIN, a procedura jest skrócona do trzech kroków. Naciskamy żółty przycisk z literą P na obudowie napędu dioda LED zapala się na żółto. Naciskamy ponownie ten sam przycisk i przytrzymujemy przez 3 sekundy dioda miga szybko. Naciskamy jeszcze raz i czekamy na automatyczny cykl nauki biegu, trwający ok. 90 sekund. Po jego zakończeniu napęd zapisuje w pamięci pozycje krańcowe i wartości siły potrzebnej do otwarcia oraz zamknięcia skrzydła.

Czujnik siły kiedy reset nie wystarczy

Czujnik siły mierzy prąd pobierany przez silnik i porównuje go z wartością zapisaną podczas ostatniej kalibracji. Jeśli po regulacji brama porusza się z innym oporem niż przed (np. lżej, bo napnęliśmy sprężyny), napęd błędnie interpretuje zmianę jako przeszkodę i zatrzymuje skrzydło. Reset ponownie uczy napęd, ale jeśli czujnik reaguje przy każdym cyklu, warto sprawdzić napięcie łańcucha lub paska zębatego; zbyt luźny napęd wymaga większego prądu startowego.

Napinanie łańcucha i paska prosta czynność

W napędach łańcuchowych (starsze SupraMatic E i P) napinanie odbywa się śrubą rzymską przy wózku jezdnym, kluczem płaskim 13 mm. Luz łańcucha mierzymy w środku długości, dociskając palcem z siłą ok. 20 N prawidłowy ugięcie wynosi 10-15 mm. W napędach paskowych (SupraMatic HT, ProMatic 4) regulacja jest automatyczna; pasek sam napina się sprężyną w mechanizmie wózka, a jedyną czynnością serwisową jest kontrola wzrokowa pęknięć i postrzępienia zębów co 24 miesiące.

Kiedy wezwać serwis czerwone flagi

Pęknięta sprężyna, złamany kabel sprężyny skrętnej albo uszkodzony mechanizm zabezpieczający przed opadnięciem skrzydła to sygnały do natychmiastowego kontaktu z fachowcem. Brama garażowa segmentowa waży średnio 100-150 kg, a jej niekontrolowane opadnięcie przy pracy bez zabezpieczenia może zakończyć się poważnym wypadkiem. Samodzielna wymiana sprężyny pękniętej jest technicznie możliwa, ale prawnie i praktycznie wskazana wyłącznie dla osób z odpowiednim przeszkoleniem oraz wyposażeniem.

Brama garażowa segmentowa to układ mechaniczny o określonej żywotności: sprężyny wytrzymują 25 000 cykli, rolki 15 000, uszczelki 8-10 lat. Regularna kontrola co 12 miesięcy i smarowanie newralgicznych punktów wydłuża ten czas dwukrotnie, a koszt takiej profilaktyki nie przekracza zwykle 50 zł rocznie. Po przeczytaniu tego tekstu samodzielna regulacja bramy garażowej marki premium zajmie od 1 do 2 godzin, pod warunkiem że diagnoza objawów zostanie przeprowadzona prawidłowo na samym początku.
