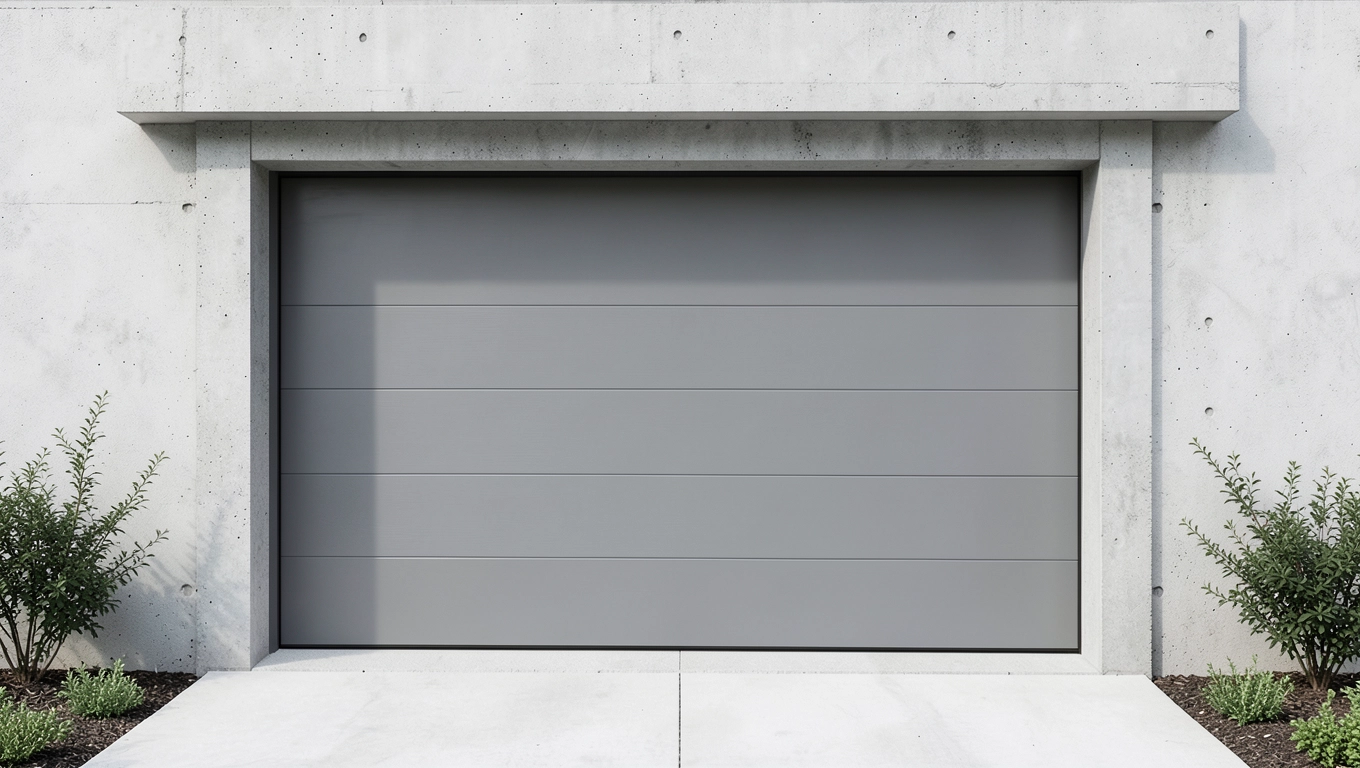

Jaki otwór pod bramę garażową 5 m i nie tylko

Pięciometrowy otwór pod bramę garażową to w praktyce pięć dokładnych metrów w świetle przejazdu, czyli 5000 mm szerokości, do których dochodzi jeszcze wysokość dobrana do konkretnego mechanizmu (najczęściej 2125-2350 mm), pas nadproża od 210 do 250 mm, pasy boczne po 100-120 mm po każdej stronie oraz rezerwa głębokości sięgająca 4-4,5 m. Te wartości wynikają z fizyki prowadnic, sprężyn skrętnych i napędu elektrycznego, a nie z katalogowej fantazji producentów, dlatego trzymanie się ich oszczędza tysięcy złotych na przeróbkach, gdy ściany już stoją, a posadzka została wylana.

• Nadproże, boki i głębokość garażu dla bramy 5000 mm
• Jak zmierzyć otwór pod bramę garażową krok po kroku
• Bramy segmentowe, uchylne i rolowane a wymiary otworu
• Najczęstsze błędy przy planowaniu otworu
• Projektowanie garażu pod bramę i bramy pod garaż
• Brama 5000x2250 mm jako przykład

Nadproże, boki i głębokość garażu dla bramy 5000 mm

Nadproże to odcinek między górną krawędzią otworu a stropem, w którym chowają się sprężyny skrętne lub wał napędowy. Przy bramie segmentowej o szerokości 5000 mm potrzeba minimum 210 mm wolnej przestrzeni nad otworem, a przy wyższych modelach sięgających 2250 mm nawet 250 mm. Ta rezerwa istnieje, bo panel górny musi przejść po łuku w prowadnicy, zanim ustawi się poziomo pod sufitem.

Boki otworu też nie mogą być ciasne. Prowadnice pionowe zajmują zwykle 100 mm po każdej stronie, a przy bramach z napędem bocznym dochodzi jeszcze 20 mm na łańcuch lub pasek zębaty. Warto mierzyć od krawędzi muru do krawędzi wewnętrznego licowania, a nie do tynku, bo tynk potrafi zjeść 15 mm i nagle okazuje się, że prowadnica nie ma się gdzie zmieścić.

Głębokość garażu decyduje o tym, czy panel schowa się w całości pod sufitem. Dla bramy segmentowej dwuskrzydłowej 5000x2250 mm potrzeba co najmniej 4 m, a przy zastosowaniu napędu z szyną przedłużaną nawet 4,5 m. Głębokość liczy się od wewnętrznej ściany garażu do tylnej krawędzi otworu, a nie od zewnętrznej, bo to ta ściana blokuje ułożenie paneli.

Kiedyś widziałem realizację, gdzie inwestor wylał posadzkę zanim dostał od producenta kartę techniczną. Różnica 12 cm na głębokości oznaczała konieczność skuwania wylewki albo rezygnację z napędu. Dlatego kolejność jest sztywna: najpierw projekt, potem kartoteka wymiarowa od producenta, potem dopiero szalunki i zbrojenie.

Standardowe wymiary otworu dla różnych typów bram

Jak zmierzyć otwór pod bramę garażową krok po kroku

Pomiar zaczyna się od trzykrotnego sprawdzenia szerokości: na dole, w środku wysokości i pod nadprożem. Otwory murowane rzadko są idealnie symetryczne, a różnica 20 mm między dołem a górą potrafi zablokować montaż prowadnic. Mierzy się w świetle przejazdu, czyli od krawędzi do krawędzi, bez tynku, ocieplenia i listew.

Drugi krok to wysokość od posadzki do spodu nadproża. Tutaj warto od razu zaznaczyć poziom docelowej wylewki, bo jeśli jeszcze jej nie ma, to pomiar prowadzi się od poziomu zero projektowanego, a nie od chropowatej płyty fundamentowej. Różnica 30-50 mm potrafi zmienić typ bramy z segmentowej na rolowaną.

Trzeci krok to sprawdzenie prostopadłości ścian. Zwykły kątownik 90 stopni przyłożony do narożnika otworu powie więcej niż najdroższy dalmierz. Jeśli ściany uciekają o 15 mm na metrze, trzeba to skorygować tynkiem albo dobrać bramę z większymi tolerancjami, a segmentowe konstrukcje panelowe takich odchyłek nie wybaczają.

Czwarty krok to poziom posadzki w obrębie bramy i pierwszego metra w głębi garażu. Woda z topniejącego śniegu spływa pod uszczelkę, a jeśli posadzka ma spadek do wewnątrz zamiast na zewnątrz, każda odwilż kończy się kałużą. Norma budowlana dopuszcza spadek 1,5-2% na zewnątrz, co przy 5 m daje różnicę 75-100 mm.

Piąty, często pomijany krok to inwentaryzacja instalacji. Gniazdo 230 V, kanał kablowy, rura od instalacji fotowoltaicznej albo skrzynka rolet zewnętrznych potrafi zmniejszyć nadproże o 50 mm. Napęd wymaga osobnego obwodu z wyłącznikiem nadprądowym 10 A i zabezpieczeniem różnicowoprądowym 30 mA, zgodnie z normą PN-HD 60364.

Bramy segmentowe, uchylne i rolowane a wymiary otworu

Brama segmentowa 5000x2250 mm wymaga otworu dokładnie 5000 mm w świetle, ale z boku potrzebuje jeszcze 120 mm na prowadnicę, co oznacza, że cały blok garażu w świetle wewnętrznym musi mieć minimum 5240 mm. To ważne przy projektowaniu ścian nośnych, bo 120 mm po każdej stronie to razem 240 mm, które giną z powierzchni użytkowej.

Brama uchylna działa na innej zasadzie: jedno skrzydło wychyla się do góry i chowana na suficie. Dlatego potrzebuje mniejszego nadproża (100-150 mm), ale większej głębokości wolnej od instalacji, bo skrzydło po otwarciu zajmuje około 1,2 m podsufitki. Przy 5 m szerokości wariant uchylny praktycznie nie występuje, bo producent nie zmieści mechanizmu blokującego, a ciężar skrzydła przekracza 180 kg.

Brama rolowana zwija się w wałek umieszczony nad otworem, więc potrzebuje nadproża równego średnicy wałka, czyli 280-320 mm. Świetnie sprawdza się w remontowanych garażach, gdzie nie ma zapasu sufitu. Nie należy jej jednak stosować przy bramie powyżej 3500 mm szerokości, bo wał robi się za ciężki, a lamelki zaczynają się odkształcać po dwóch sezonach.

Brama dwuskrzydłowa klasyczna nie potrzebuje nadproża, bo skrzydła otwierają się na zewnątrz. To jedyny typ, który można zamontować w otworze bez żadnej rezerwy górnej. Ceną za to jest brak możliwości parkowania tuż przy bramie i konieczność odśnieżania podjazdu przed każdym otwarciem w zimie.

Wymiary bramy garażowej segmentowej a energooszczędność

Im większy otwór, tym więcej mostków termicznych wzdłuż obwodu. Brama segmentowa 5000x2250 mm ma obwód 14 500 mm, a każdy milimetr szczeliny to strata ciepła rzędu 0,03 W na metr bieżący przy różnicy temperatur 20°C. Dlatego panel o grubości 42 mm z pianką poliuretanową i przekładką termiczną w profilu ościeżnicy daje współczynnik U poniżej 1,2 W/m²K, podczas gdy brama uchylna z blachy stalowej bez przegrody termicznej przekracza 2,4 W/m²K.

Uszczelka dolna wykonana z EPDM z pęcherzykiem powietrznym kompensuje nierówności posadzki do 15 mm, a uszczelka boczna z podwójnym wargowaniem chroni przed przedmuchem wzdłuż prowadnic. Norma PN-EN 13241-1+A2:2016 określa klasy odporności na przenikanie powietrza od 2 do 5, a brama segmentowa z segmentem 42 mm zwykle osiąga klasę 3.

Najczęstsze błędy przy planowaniu otworu

Brak uwzględnienia napędu to błąd, którego nie wymienia żaden poradnik konkurencji. Napęd potrzebuje nie tylko gniazda 230 V, ale też 60 mm wolnej przestrzeni przy ścianie bocznej na ramię, a napęd z szyną łańcuchową zajmuje dodatkowe 80 mm nadproża. Pominięcie tych wymagań oznacza kucie ściany po tynkowaniu albo rezygnację z automatyki wartej 1800-3500 PLN.

Zbyt mała głębokość garażu wymusza montaż bramy rolowanej albo przesuwnej, choć inwestor planował segmentową. Różnica w cenie sięga 30%, a w komforcie użytkowania jeszcze więcej, bo brama rolowana hałasuje na poziomie 65 dB, a segmentowa z napędem paskowym zaledwie 48 dB. Dlatego głębokość 4,5 m przy bramie 5 m trzeba traktować jako minimum, a nie maksimum.

Brak rezerwy na ocieplenie elewacji skutkuje sytuacją, w której 15 cm styropianu wchodzi w otwór i trzeba go podcinać albo zmniejszać światło bramy. Otwór w ścianie zewnętrznej powiększa się o grubość izolacji, czyli przy elewacji 150 mm otwór konstrukcyjny musi mieć 5300 mm, żeby po ociepleniu zostało 5000 mm w świetle.

Nieprawidłowy poziom posadzki podnosi koszt przeróbki o 2500-5000 PLN, bo wymaga skuwania wylewki albo montażu bramy z dolnym uszczelnieniem kompensacyjnym, którego żywotność spada o połowę przy stałym kontakcie z wodą.

Brama na wymiar versus brama standardowa

Brama standardowa 5000x2125 mm ma tolerancję wymiarową ±5 mm i pasuje do otworu 4990-5010 mm. Brama na wymiar producent wykonuje z krokiem co 5 mm, ale czas realizacji rośnie z 14 do 35 dni, a cena o 18-25%. Warto sprawdzić, czy producent ma w magazynie popularny rozmiar, bo oszczędność czasu bywa ważniejsza niż idealne dopasowanie.

Projektowanie garażu pod bramę i bramy pod garaż

W nowym budynku lepiej zacząć od bramy i dopasować do niej garaż. Większość producentów udostępnia rysunki CAD z wymiarami otworu w świetle, nadproża i głębokości, które można wkleić bezpośrednio do projektu architektonicznego. Projektant dostaje gotowe współrzędne, a ściany, nadproże i strop układa się tak, żeby nic nie kolidowało z mechanizmem.

W istniejącym garażu podejście jest odwrotne: najpierw pomiar, potem wybór bramy pasującej do istniejącego otworu albo decyzja o przeróbce. Powiększenie otworu o 100 mm w bok wymaga wycięcia nadproża i wstawienia belki stalowej HEB 140, co kosztuje 1800-2800 PLN za sam materiał i montaż. Pomniejszenie otworu przez dostawienie fragmentu ściany to 600-900 PLN i tydzień pracy.

Aspekt energooszczędności otworu zależy od trzech elementów: ościeżnicy z przekładką termiczną, uszczelnień obwodowych z EPDM oraz progu z przegrodą termiczną. Norma PN-EN ISO 10077-2:2017 opisuje metodę obliczania liniowego współczynnika przenikania ciepła Ψ dla połączenia ościeżnica-ściana, a wartość Ψ poniżej 0,1 W/(m·K) uznaje się za poprawną w budynku pasywnym.

Brama 5000x2250 mm jako przykład

Konfiguracja 5000x2250 mm to najczęstszy wybór pod dwa samochody, bo zmieści VW Multivan i SUV-a obok siebie. Światło przejazdu 5000 mm w murze daje 4780 mm między słupkami ościeżnicy, co wystarcza na wygodne manewrowanie. Nadproże 250 mm pozwala zastosować napęd z szyną standardową o długości 3,2 m, a głębokość garażu 4,5 m mieści cały mechanizm pod sufitem.

Lista kontrolna inwestora obejmuje: potwierdzenie wymiaru w karcie technicznej producenta (nie w katalogu), sprawdzenie klasy wiatrowej zgodnie z normą PN-EN 12424:2003, dobór napędu z momentem obrotowym minimum 60 Nm dla paneli stalowych o masie 12 kg/m², oraz rezerwę 1 obwodu 230 V z osobnym zabezpieczeniem różnicowoprądowym. Brak tych pięciu punktów oznacza, że brama będzie działać, ale nie tak, jak powinna.

Otwór 5000 mm w świetle to punkt wyjścia dla bramy dwuskrzydłowej segmentowej, a pełne wymiary konstrukcyjne obejmują 5240 mm w świetle wewnętrznym garażu, 250 mm nadproża, 4500 mm głębokości oraz gniazdo 230 V z obwodem 10 A. Wszystkie inne wartości wynikają z tych pięciu parametrów i karty technicznej producenta, a nie z intuicji wykonawcy.

Różnica między bramą segmentową a uchylną przy 5 m szerokości wynika z fizyki mechanizmu, nie z ceny: segmentowa potrzebuje nadproża, ale nie wymaga promienia otwarcia, a uchylna odwrotnie. Wybór zależy od tego, ile sufitu można poświęcić i ile miejsca pod autem trzeba zostawić, dlatego warto szkicować przekrój garażu przed zamówieniem.

Wycena montażu bramy 5000x2250 mm wraz z napędem oscyluje między 6800 a 14 500 PLN, zależnie od producenta segmentów, klasy izolacyjności i typu napędu. Pomiar powykonawczy w stanie surowym, sprawdzenie po tynkach, weryfikacja poziomu posadzki i inwentaryzacja instalacji zajmują łącznie około 2 godzin i pozwalają uniknąć 80% problemów montażowych.

Pomiary zlecaj po tynkach i wylewce, a kartę techniczną bramy dołączaj do projektu wykonawczego przed wbiciem łopaty na fundament. To najtańsze 200 PLN w całej inwestycji, które oszczędza kilkanaście tysięcy na przeróbkach.

Źródła i normy: PN-EN 13241-1+A2:2016 (bramy przemysłowe i garażowe), PN-EN 12424:2003 (odporność na obciążenie wiatrem), PN-EN ISO 10077-2:2017 (współczynnik przenikania ciepła), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Eurokod 1 (PN-EN 1991-1-4) oddziaływanie wiatru na konstrukcje, Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późn. zm.).
