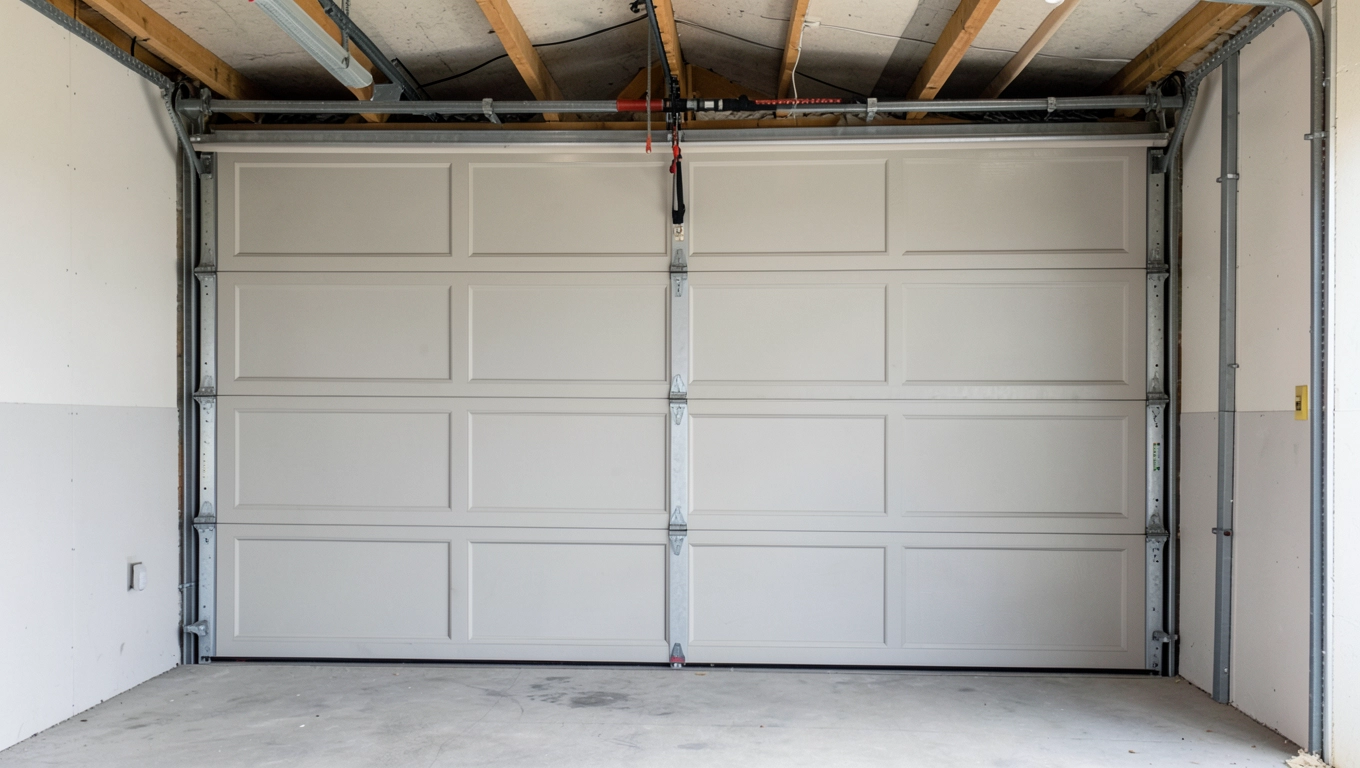

Jaki otwór pod bramę garażową uchylną? Wymiary, które musisz znać

Jeden błąd w wymiarze otworu pod bramę garażową uchylną potrafi kosztować nawet trzy tysiące złotych tyle pochłania skuwanie nadproża, powiększanie wnęki albo wymiana źle dobranej bramy na nową. Zanim ekipa murarska postawi pierwszy bloczek, warto rozumieć, jakie konkretnie milimetry i centymetry decydują o tym, czy auto wjedzie bez stresu, a brama będzie pracować przez następne dwadzieścia pięć lat bez awarii prowadnic.

• Standardowe wymiary otworu pod bramę uchylną gotowa tabela
• Nadproże i boczki często pomijane wymiary montażowe
• Jak zmierzyć otwór pod bramę uchylną krok po kroku
• Najczęstsze błędy przy wymiarowaniu otworu i ich realny koszt

Standardowe wymiary otworu pod bramę uchylną gotowa tabela

Otwór montażowy w murze to wymiar nominalny bramy, czyli ten, który producent podaje w katalogu jako „szerokość skrzydła". Światło wjazdu czyli faktyczna przestrzeń, przez którą przejeżdża samochód będzie mniejsze o grubość profilu ramy, zwykle od 40 do 80 mm z każdej strony. Ta różnica bywa bolesną niespodzianką dla inwestorów, którzy planują wjazd „na styk" z nadwoziem.

Brama uchylna potrzebuje otworu o wymiarach od 2000×2000 mm do nawet 5000×2600 mm w obiektach przemysłowych. W domach jednorodzinnych najczęściej spotyka się pięć rozmiarów, które pokrywają około dziewięćdziesięciu procent potrzeb. Poniższa tabela zbiera je w jednym miejscu, żeby nie trzeba było przeskakiwać między kartami produktów.

Marginesy między otworem a bramą (te dodatkowe 70 mm szerokości i 30 mm wysokości) nie są przypadkowe pozwalają na regulację położenia ościeżnic po postawieniu muru oraz kompensują drobne odchyłki wymurowanej ściany. Bez nich żaden montażysta nie da gwarancji szczelnego przylegania.

Światło przejazdu w bramie 2500×2125 mm wynosi realnie około 2420×2080 mm, co oznacza, że auto o szerokości 1900 mm (z lusterkami) wjedzie z zapasem zaledwie 260 mm po każdej stronie. Przy lusterkach składanych elektrycznie komfort rośnie, ale przy klasycznych warto myśleć o bramie szerszej o jeden rozmiar.

Dla pięcioosobowej rodziny z SUV-em lub vanem rekomendowane minimum to brama 3000×2125 mm, a optymalnie 3500×2250 mm. Poniżej tego progu manewrowanie staje się codziennym ćwiczeniem cierpliwości, szczególnie zimą, gdy na nadkolach zbiera się błoto.

Nadproże i boczki często pomijane wymiary montażowe

Nadproże to odległość od górnej krawędzi otworu w murze do sufitu garażu. Dla bramy uchylnej potrzeba zaledwie 80 mm, ponieważ skrzydło po otwarciu wędruje na zewnątrz po prowadnicach zamocowanych pod stropem. To zasadnicza różnica wobec bram segmentowych, które potrzebują 210-250 mm, czy rolowanych, żądających 300-350 mm nadproża.

Boczki, czyli przestrzeń po lewej i prawej stronie otworu, muszą mieć minimum 100 mm dla bram uchylnych do 3000 mm szerokości. Przy bramach powyżej 3500 mm producenci zalecają już 120-150 mm, ponieważ dłuższe ramię sprężyny generuje większe siły i wymaga solidniejszego kotwienia w ścianie.

Gdy ściana jest za blisko otworu (mniej niż 80 mm), montażysta nie ma gdzie schować zawiasu ani wyregulować ościeżnicy. Efekt? Skrzydło zaczyna ocierać o tynk już po dwóch miesiącach eksploatacji, a zawiasy odkształcają się pod obciążeniem, bo kotwy trzymają się w zaprawie, a nie w masywnym murze.

W praktyce oznacza to konieczność dostawienia fragmentu ściany z bloczków betonu albo zastosowania kotew chemicznych sięgających głębiej w istniejącą konstrukcję. Oba rozwiązania kosztują pierwsze od 800 zł w górę za robociznę, drugie od 400 zł za zestaw żywic i prętów.

Głębokość garażu liczy się od wewnętrznej powierzchni bramy do ściany tylnej. Dla aut o długości 4,5 m potrzeba minimum 5,0 m głębokości, ponieważ zapas 0,5 m przed samochodem pozwala otworzyć drzwi kierowcy i wejść do wnętrza bez rycia kolanami w ścianę.

Jak zmierzyć otwór pod bramę uchylną krok po kroku

Pomiar zaczyna się od ustalenia trzech wartości: szerokości otworu w murze, wysokości otworu oraz głębokości garażu. Każdy z tych wymiarów pobiera się w trzech miejscach na górze, na dole i pośrodku ponieważ ściany murowane rzadko są idealnie proste.

Najlepszym narzędziem jest dalmierz laserowy o zasięgu co najmniej 20 m i dokładności ±1,5 mm. Taśma miernicza sprawdza się przy krótkich odcinkach, ale na długości pięciu metrów rozciąga się i fałduje, dając błąd rzędu 3-5 mm wystarczający, żeby brama nie domykała się szczelnie.

Krok pierwszy: szerokość mierzy się w poziomie na trzech wysokościach. Najmniejszy z trzech wyników jest wymiarem decydującym, ponieważ brama musi zmieścić się w najwęższym miejscu. Krok drugi: wysokość pionowo w trzech punktach, także przyjmując najmniejszą wartość. Krok trzeci: głębokość od wewnętrznej płaszczyzny przyszłej bramy do tylnej ściany.

Krok czwarty to sprawdzenie przekątnych otworu. Różnica między nimi nie powinna przekraczać 5 mm w przeciwnym razie ościeżnica nie ustawi się w pionie, a skrzydło zacznie samoczynnie opadać w jedną stronę. Krok piąty to kontrola pionu i poziomu ościeży przy użyciu poziomicy 1200 mm lub lasera liniowego.

Przy rozpiętości powyżej 4 metrów warto zlecić pomiary geodecie, szczególnie gdy garaż stoi na gruncie słabonośnym. Osadzanie budynku potrafi zmienić geometrię otworu o 10-15 mm w ciągu pierwszych dwóch lat użytkowania.

Najczęstsze błędy przy wymiarowaniu otworu i ich realny koszt

Pomylenie otworu montażowego ze światłem wjazdu to klasyk inwestor zamawia bramę 2500 mm, myśląc że tyle wyniesie przejazd, a dostaje realne 2420 mm. Koszt wymiany na szerszy model to od 1800 do 3500 zł w zależności od producenta i wykończenia.

Drugi błąd: zbyt niskie nadproże w garażu, który za kilka lat ma obsługiwać segmentówkę z napędem. Przebudowa nadproża to kucie stropu i wstawienie belki stalowej HEB 160 od 2200 zł wzwyż. Segmentowe bramy potrzebują bowiem 210-250 mm przestrzeni pod sufitem, a uchylne tylko 80 mm, co w nowoczesnym garażu bywa niewystarczające przy późniejszych modernizacjach.

Trzeci grzech to ignorowanie przestrzeni bocznych. Montaż bramy bez wymaganych 100 mm z każdej strony kończy się koniecznością dostawienia ścianki z bloczków od 600 do 1200 zł za robociznę i materiał. Czwarty: pomiar tylko na środku otworu, bez sprawdzenia narożników, co przy trapezowatej ścianie prowadzi do klinowania się skrzydła.

Piąty błąd to rezygnacja z geodety na gruntach słabych. Po dwóch latach ściany pękają, brama przestaje się domykać, naprawa konstrukcji kosztuje od 4500 zł w górę. Szósty: brak zapasu na ocieplenie garażu warstwa 15 cm styropianu z zewnątrz potrafi „zjeść" 30 cm otworu, jeśli nie zaplanowano tego przed murowaniem.

Siódmy, równie kosztowny, to zbyt mała głębokość garażu. Auto o długości 4,9 m w garażu głębokim na 5,0 m parkuje się na styk, bez możliwości otwarcia bagażnika. Ósmy: samowolna zmiana otworu w ścianie nośnej bez projektu budowlanego. Inspektor nadzoru budowlanego nakazuje przywrócenie stanu pierwotnego albo legalizację, co kosztuje od 3000 do 8000 zł.

Według normy PN-EN 12604 bramy muszą spełniać wymagania bezpieczeństwa mechanicznego, a PN-EN 12635 reguluje zasady ich montażu. Oba dokumenty wskazują minimalne luzy montażowe, które producent musi podać w instrukcji. Pominięcie tych wartości przy zamawianiu bramy to gwarancja kłopotów.

Checklist pomiarowy przed zamówieniem bramy uchylnej obejmuje osiem punktów: szerokość otworu w trzech miejscach, wysokość w trzech miejscach, głębokość garażu, przekątne, pion ościeży, poziom nadproża, odległość od bocznych ścian do wewnętrznych krawędzi otworu, oraz rezerwę miejsca na napęd, jeśli planowany jest w przyszłości.

W gotowych konstrukcjach stalowych marginesy montażowe są mniejsze, ponieważ profile HEB pozwalają na precyzyjniejsze osadzenie ościeżnicy. W murowanym garażu każdy milimetr nierówności tynsu trzeba kompensować podkładkami dystansowymi i właśnie na to rezerwuje się te dodatkowe 70 mm.

Pozwolenie na budowę nie jest wymagane przy remoncie bramy w istniejącym otworze o tych samych wymiarach. Zmiana szerokości lub wysokości otworu w ścianie nośnej to już przebudowa w rozumieniu Prawa budowlanego, wymagająca projektu i pozwolenia. W ścianie działowej (nienośnej) wystarczy zgłoszenie, o ile nie zwiększa się obciążeń konstrukcji.

Przed podpisaniem umowy z ekipą montażową warto poprosić o szkic otworu z naniesionymi wymiarami w trzech rzutach oraz rzut aksonometryczny prowadnic. Rysunek powie więcej niż dziesięć stron opisu i pozwoli wyłapać rozbieżności zanim beton zastygnie.

Ceny bram uchylnych zaczynają się od około 1800 zł za rozmiar 2500×2125 mm w wersji nieocieplanej z blachy trapezowej. Modele ocieplane panelem 42 mm kosztują od 3200 zł, a warianty z napędem elektrycznym i przekładnią łańcuchową od 5500 zł. Za bramę 5000×2250 mm w klasie premium trzeba zapłacić od 8500 do 14 000 zł.

Ciężar skrzydła wpływa bezpośrednio na dobór sprężyn. Brama 2500×2125 mm waży około 40 kg w wersji podstawowej i wymaga sprężyn naciągowych o sile 400-500 N. Przy masie powyżej 80 kg konieczne są sprężyny o sile 800-1000 N, a cały mechanizm potrzebuje mocniejszych zawiasów i prowadnic ze stali o grubości 2,5 mm zamiast 1,75 mm.

Współczynnik przenikania ciepła U dla bram nieocieplonych oscyluje wokół 5,5-6,0 W/m²K, co czyni je najsłabszym ogniwem izolacji garażu ogrzewanego. W takim przypadku warto rozważyć bramę segmentową, która oferuje U = 1,0-1,4 W/m²K przy zbliżonej cenie. Uchylna pozostaje optymalna tam, gdzie garaż służy wyłącznie parkowaniu i nie wymaga kontroli temperatury.

Brama uchylna nie sprawdza się w garażach z niskim nadprożem poniżej 80 mm, na podjazdach o nachyleniu powyżej 15° (skrzydło otwarte zahacza o nawierzchnię) oraz w obiektach wymagających intensywnej wentylacji uszczelki obwodowe ograniczają przepływ powietrza do minimum.

Źródła danych i norm: PN-EN 12604 „Bramy Aspekty mechaniczne Wymagania", PN-EN 12635 „Bramy Montaż i użytkowanie", Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), katalogi techniczne czołowych europejskich producentów bram garażowych dostępne na ich stronach internetowych, dane rynkowe z raportów branżowych publikowanych przez portal Muratorplus oraz czasopismo „Budujemy Dom".
