Jaki otwór pod bramę garażową 3 m? Wymiary, które musisz znać

Źle wymierzony otwór pod bramę garażową oznacza jedno: kucie nadproża, demontaż świeżo osadzonych prowadnic albo mostki termiczne, przez które ucieknie ciepło i pojawi się skroplina na ościeżnicy. Ten etap budowy nie wybacza poprawek, bo brama montowana jest jako ostatnia, kiedy wokół stoją już otynkowane ściany i wylana posadzka. Poniżej konkretna ścieżka, która zamyka temat od pierwszego sznurka w murze aż po gniazdko dla napędu.

• Wymiary otworu pod bramę garażową segmentową i inne typy bram
• Ocieplenie i wykończenie otworu pod bramę garażową 3 m
• Instalacja elektryczna i przygotowanie garażu pod napęd bramy

Wymiary otworu pod bramę garażową segmentową i inne typy bram

Światło wjazdu o szerokości 3 m to najczęstszy wybór przy garażach na dwa auta, ale sam otwór w murze musi być szerszy od nominalnej szerokości bramy. Dla bramy segmentowej 3000 mm otwór wynosi zazwyczaj od 3040 do 3060 mm, a światło przejazdu po montażu spada do około 2840-2880 mm, bo prowadnice zabierają część przestrzeni. Przy bramie uchylnej rezerwa jest podobna, ale płat bramy „wchodzi" pod strop, więc trzeba zostawić min. 100 mm nadproża ponad wymiar skrzydła.

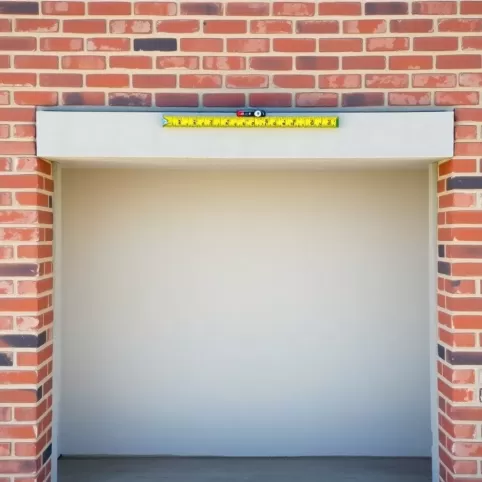

Pomiar wykonuje się w trzech punktach: na dole, w środku i przy nadprożu, zarówno dla szerokości, jak i wysokości. Różnica większa niż 5 mm między skrajnymi odczytami oznacza, że ściana nie jest pionowa i trzeba ją wyrównać tynkiem, a nie liczyć na to, że „prowadnice to wyregulują". Przekątne sprawdza się sznurkiem rozciągniętym po przekątnych jeśli odcinek A-B różni się od C-D o więcej niż 5 mm, prowadnice segmentów będą się klinować, a uszczelki nie dolegać równo.

Wysokość garażu dla auta z bagażnikiem dachowym to osobna kalkulacja: 237,5 cm to często podawane minimum, ale praktycznie bezpieczniej zaplanować 250 cm w świetle bramy, a sam otwór powiększyć o 20-30 mm. Norma PN-EN 13241-1 nie narzuca wymiarów użytkowych, reguluje natomiast bezpieczeństwo mechanizmów i siły operowania, co wpływa na dobór napędu.

Tabela: wymiary otworu i światła wjazdu dla bramy 3 m

W garażach podwójnych (dwa niezależne otwory po 3 m) odstęp między słupkami środkowymi musi wynosić co najmniej 3120 mm, bo każda brama potrzebuje własnej ramy nośnej. Próba oszczędności na filarze międzyotworowym i ustawienie bram „na styk" kończy się zwykle koniecznością przemurowania.

Głębokość zabudowy to parametr, który łatwo przeoczyć, a który decyduje o tym, czy samochód wjedzie, gdy brama jest otwarta. Dla segmentowej z napędem potrzeba co najmniej 3200 mm od lica ściany zewnętrznej do końca prowadnicy sufitowej; brama rolowana potrzebuje go znacznie mniej, bo zwija się w skrzynkę nad otworem, ale za to zabiera 300-350 mm wysokości otworu.

Kiedy dany typ bramy się nie sprawdzi

Segmentowa górna nie nadaje się do garaży z niskim nadprożem poniżej 150 mm i sufitem podwieszanym obniżającym prześwit; roleta wymaga równej, gładkiej powierzchni nad otworem, bo skrzynka jest widoczna; uchylna zajmuje miejsce w świetle przejazdu i przy niskim aucie może uderzać w dach; dwuskrzydłowa nie domyka się szczelnie na wietrze i nie współpracuje dobrze z napędem.

Ocieplenie i wykończenie otworu pod bramę garażową 3 m

Mur wokół otworu ociepla się w etapie, kiedy ściany są otynkowane od wewnątrz, ale bramy jeszcze nie ma. Otwór powiększa się wtedy o 4-6 cm na każdą stronę, żeby warstwa izolacji (zwykle 5 cm) licowała z przyszłą ościeżnicą. Bez tej rezerwy izolacja „wchodzi" w światło bramy albo zostaje ucięta nierówno, a na styku z metalową ramą pojawia się mostek termiczny.

Rodzaj izolacji ma znaczenie fizyczne, nie tylko cenowe. XPS (polistyren ekstrudowany) ma zamknięte komórki, więc nie wciąga wilgoci z muru i nadaje się do cokołu oraz ościeżnicy narażonej na podciekanie. EPS (styropian) jest tańszy o 20-30%, ale nasiąka, więc przy bramie lepiej go unikać. PIR (poliizocyjanurat) daje najlepszy lambda na grubość, co pozwala zmieścić 8 cm izolacji tam, gdzie XPS wymagałby 12 cm.

Kolejność prac przy wykończeniu otworu wygląda tak: najpierw nadproże i ościeżnice w stanie surowym, potem warstwa izolacji, później tynk wewnętrzny i dopiero na końcu montaż bramy. Tynk na ościeżnicach musi być zacierany na ostro (gładko), bo każda nierówność ponad 3 mm/mb przeszkadza w doleganiu uszczelki. Norma robocza dla prowadnic segmentowych to właśnie te 3 mm/mb; przekroczenie powoduje, że brama „szarpie" przy podnoszeniu i uszczelka dolna nie dolega na całej szerokości.

Skutek pominięcia ocieplenia otworu to realne pieniądze. Przy ocieplonym garażu i nieocieplonym ościeżu rachunki za ogrzewanie rosną o 10-15%, bo przez stalową ramę i betonowe nadproże ucieka tyle ciepła, co przez 1,5 m² nieocieplonej ściany. Zimą na wewnętrznej stronie ramy pojawia się skroplina, która ścieka po panelach bramy i zamarza w prowadnicach, unieruchamiając mechanizm.

Posadzka w garażu powinna być wykończona (żywica, płytki lub wyrównany beton zatarzany) przed montażem, bo montera stawia drabinę i prowadzi ciężkie profile po podłodze. Poziom posadzki wyznacza próg jeśli jest on 0 mm względem podłogi, między dolną uszczelką a posadzką zostaje 5-10 mm szczeliny, którą pokrywa profil progowy dołączany do bramy.

Instalacja elektryczna i przygotowanie garażu pod napęd bramy

Napęd bramy segmentowej pobiera od 200 do 400 W w szczycie, więc wymaga gniazda 230 V z uziemieniem, podłączonego do wydzielonego obwodu z zabezpieczeniem B16 A. Przewód YDYp 3×2,5 mm² prowadzi się w ścianie przed tynkowaniem, w korytkach lub pod tynkiem, i kończy gniazdem na wysokości 2,0-2,2 m w miejscu przewidzianym na napęd zwykle centralnie nad otworem lub z boku, zależnie od producenta mechanizmu.

Lokalizacja gniazda względem osi bramy ma znaczenie praktyczne. Napęd montowany centralnie potrzebuje zasilania pośrodku nadproża, a napęd boczny (łańcuchowy) z boku otworu, po stronie, w którą brama się otwiera. Pomyłka o 50 cm w osiowaniu powoduje, że kabel wisi w powietrzu lub napinacz pracuje pod kątem, co skraca żywotność łańcucha o 30-40%.

Zasilanie rezerwowe w bramie garażowej to nie luksus, tylko norma po kilku latach użytkowania. Akumulator buforowy 12 V podtrzymuje napęd przez 8-12 godzin przy typowej intensywności otwarć, a mechaniczne awaryjne otwieranie kluczykiem rozwiązuje sytuację, gdy akumulator się wyczerpie. Oba elementy muszą być dostępne bez demontażu bramy.

Sufit pod prowadnice segmentowe musi być otynkowany i suchy przed przyjazdem montera. Prowadnice mocowane są do stropu co 400-600 mm w zależności od ciężaru płaszcza (typowo 80-120 kg/m² przy bramie z izolacją 42 mm). Niedoschnięty tynk pyli i obniża przyczepność kotew mechanicznych, a to prosta droga do tego, żeby prowadnica „odeszła" od stropu po pierwszym sezonie grzewczym.

Przygotowanie otworu zajmuje zwykle 2-3 dni robocze: dzień na wyrównanie ościeżnic, dzień na ocieplenie i tynk, dzień na montaż instalacji i wyschnięcie. Sam montaż bramy z napędem trwa 4-6 godzin dla jednego otworu. Planowanie tych etapów z wyprzedzeniem pozwala uniknąć sytuacji, w której ekipa od bramy przyjeżdża, a garaż nie jest gotowy.

Na koniec krótka kontrola przed podpisaniem protokołu odbioru: wymiary zmierzone w trzech punktach, przekątne równe (różnica poniżej 5 mm), ściany wypoziomowane (3 mm/mb), posadzka gotowa z progiem, ocieplenie wykonane i otynkowane, zasilanie doprowadzone do punktu wskazanego przez producenta, nadproże suche i gładkie, sufit pod prowadnice otynkowany. Gdy wszystko się zgadza, można spokojnie zamawiać bramę. Jeśli którykolwiek punkt odbiega od normy, montaż lepiej przełożyć niż liczyć na to, że „jakoś to będzie".
