Jak przygotować otwór pod bramę garażową – poradnik 2026

Przygoda z budową czy modernizacją garażu prędzej czy później stawia przed nieuchronnym wyzwaniem: jak przygotować otwór pod bramę garażową tak, żeby ta służyła bezawaryjnie przez dekady, a nie zamieniła się w źródło ciągłych problemów z uszczelnieniem i działaniem mechanizmu. Fachowcy spotykają się regularnie z sytuacjami, gdy źle przygotowana rama uniemożliwia prawidłowy montaż nawet najlepszej bramy, generując dodatkowe koszty i nerwy. Okazuje się, że klucz do sukcesu leży w precyzyjnych pomiarach, odpowiednich luzach montażowych i solidnym wykończeniu otworu jeszcze przed przybyciem ekipy instalacyjnej.

• Precyzyjny pomiar otworu na bramę garażową wysokość, szerokość i tolerancje
• Zapewnienie odpowiednich luzów montażowych i przestrzeni na prowadnice oraz napęd
• Wykończenie otworu: wyrównanie, izolacja termiczna i instalacje dodatkowe
• Pytania i odpowiedzi: Jak przygotować otwór pod bramę garażową

Precyzyjny pomiar otworu na bramę garażową wysokość, szerokość i tolerancje

Podstawą całego przedsięwzięcia jest dokładne zmierzenie otworu w trzech wymiarach, ponieważ nawet niewielkie odchylenie od normy może skutkować nieszczelnością lub utrudnionym przesuwem segmentów. Wysokość standardowego otworu mieści się zazwyczaj w przedziale od 200 do 260 centymetrów, jednak warto pamiętać, że konkretna wartość zależy od wybranego modelu bramy oraz sposobu jej otwierania bramy uchylne potrzebują innej przestrzeni niż segmentowe przesuwane pionowo. Szerokość natomiast rozpoczyna się od 200 centymetrów i w zależności od potrzeb może sięgać nawet 500 centymetrów w przypadku większych konstrukcji dwustanowiskowych.

Przed przystąpieniem do pomiarów warto sięgnąć po projekt budowlany, ponieważ wymiary otworu powinny być tam precyzyjnie określone dokumentacja ta stanowi punkt wyjścia do weryfikacji rzeczywistych warunków na miejscu. Należy jednak pamiętać, że podczas wznoszenia ścian mogły pojawić się niezamierzone odchyłki, dlatego każdy wymiar trzeba zmierzyć samodzielnie, a nie polegać wyłącznie na danych z papierów. Pomiar wykonuje się w kilku punktach: przy górnej krawędzi, przy dolnej oraz na środku wysokości, a następnie porównuje wyniki, aby wykryć potencjalne nierówności.

Pionowość i wypoziomowanie otworu to cechy, które często są lekceważone, a później sprawiają kłopoty przy montażu prowadnic i regulacji napędu. Sprawdzenie pionu wykonuje się przy użyciu poziomnicy laserowego lub tradycyjnej łaty z zamocowanym poziomicą różnica między lewą a prawą stroną otworu nie powinna przekraczać 5 milimetrów na całej wysokości. Podobnie poziom górnej krawędzi musi być zachowany w tolerancji 3 milimetrów na całej szerokości, ponieważ nawet minimalne odchylenie przekłada się na nierównomierne obciążenie sprężyn i szybsze zużycie mechanizmu.

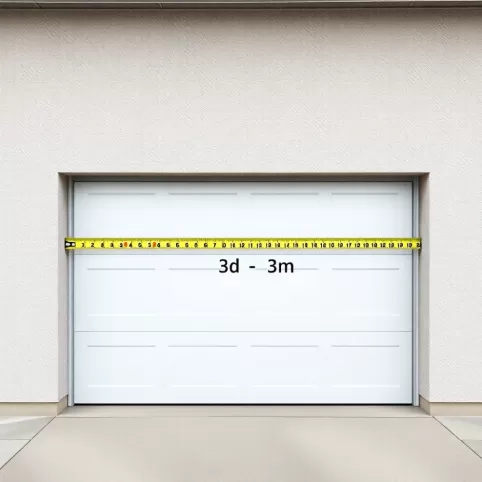

Przy pomiarze szerokości stosuje się zasadę trzech punktów kontrolnych: mierzy się u góry, na dole oraz w połowie wysokości, a następnie przyjmuje wartość najmniejszą jako obowiązującą dla zamówienia bramy. W praktyce oznacza to, że jeśli otwór w jednym miejscu ma 251 centymetrów, a w innym 250, to właśnie tę drugą wartość należy podać producentowi, aby uniknąć sytuacji, gdy brama okaże się za szeroka. Prostokątność otworu weryfikuje się poprzez zmierzenie obu przekątnych różnica między nimi nie może przekraczać 10 milimetrów, co gwarantuje, że rama bramy dopasuje się idealnie do istniejącej konstrukcji.

Dla ułatwienia kontroli warto przygotować tabelę z wynikami pomiarów, która pomoże uporządkować dane i uniknąć pomyłek przy składaniu zamówienia.

Grubość ścian i materiał konstrukcyjny, z którego zostały wykonane, mają bezpośredni wpływ na dobór sposobu mocowania ramy nośnej bramy w betonie stosuje się kotwy chemiczne lub mechaniczne o głębokości kotwienia minimum 50 milimetrów, podczas gdy w ścianach z ceramiki lub silikatów konieczne jest użycie specjalnych kołków rozporowych dostosowanych do danego podłoża. W przypadku ścian dwuwarstwowych z izolacją termiczną trzeba uwzględnić głębokość zakotwienia tak, aby punkt mocowania znajdował się w warstwie nośnej, a nie w ociepleniu, które nie ma wystarczającej wytrzymałości na obciążenia mechaniczne.

Zapewnienie odpowiednich luzów montażowych i przestrzeni na prowadnice oraz napęd

Przestrzeń wokół otworu nie jest jedynie marginesem stanowi absolutnie niezbędny zapas na elementy mechaniczne bramy, takie jak prowadnice pionowe i poziome, sprężyny skrętne oraz skrzynka silnika w przypadku wersji automatycznej. Minimalny luz od góry otworu powinien wynosić od 10 do 15 centymetrów, co pozwala na swobodne umieszczenie prowadnic poziomych prowadzących segmenty w kierunku sufitu garażu. Bez tego marginesu segmenty nie miałyby gdzie się schować po pełnym otwarciu bramy, co skutkowałoby kolizją z nadprożem lub utknięciem w połowie drogi.

Po bokach otworu 10 centymetrów z każdej strony, przeznaczony na pionowe prowadnice, które prowadzą segmenty od pozycji zamkniętej do górnej strefi przejściowej. W przypadku bram wyposażonych w napęd elektryczny trzeba dodatkowo zarezerwować przestrzeń na skrzynkę sterującą, silnik oraz wózek jezdny typowo zajmuje to dodatkowe 15 do 20 centymetrów nad otworem, choć producenci różnią się wymiarami swoich zespołów napędowych. Przed zamówieniem bramy z napędem koniecznie trzeba sprawdzić w karcie katalogowej producenta dokładne wymagania przestrzenne dla konkretnego modelu.

Przeszkody w postaci rur instalacyjnych, przewodów elektrycznych czy belek konstrukcyjnych często pojawiają się w strefie otworu i mogą znacząco utrudnić lub wręcz uniemożliwić prawidłowy montaż mechanizmu bramy. Wszystkie tego typu elementy należy zidentyfikować przed rozpoczęciem prac wykończeniowych i w razie potrzeby przenieść je poza strefę kolizyjną przykładowo rurę od odprowadzenia wody z rynny można wyprowadzić w bok ściany, a przewody elektryczne poprowadzić przez istniejącą bruzdę wzdłuż nadproża. Koszt przemieszczenia instalacji jest wielokrotnie niższy niż konieczność przerabiania gotowego otworu po montażu bramy.

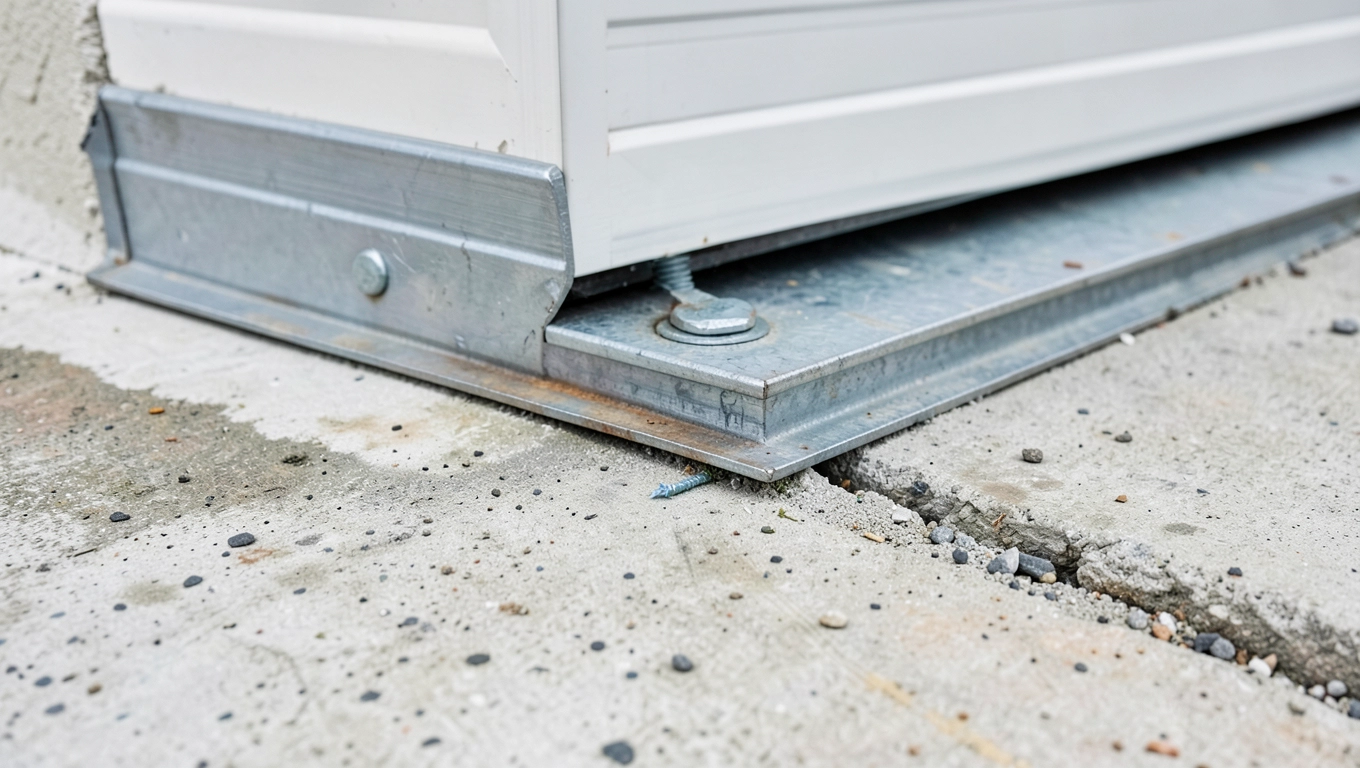

Luiz montażowy musi być zapewniony również w płaszczyźnie posadzki, ponieważ brama garażowa wymaga wyrównanej powierzchni do zamocowania dolnej uszczelki dociskowej różnica wysokości między lewą a prawą stroną progu nie powinna przekraczać 3 milimetrów na metr szerokości otworu. Niespełnienie tego warunku powoduje, że dolna uszczelka nie będzie przylegać równomiernie do podłoża, tworząc mostek termiczny i filtr dla wody opadowej czy śniegu. W przypadku istniejących nierówności stosuje się wylewkę samopoziomującą o grubości od 5 do 30 milimetrów, która po utwardzeniu zapewnia idealnie płaską powierzchnię.

Dla lepszego zobrazowania wymagań przestrzennych zestawiono w tabeli minimalne luzy dla najpopularniejszych typów bram garażowych.

Izolacja termiczna bramy wymaga dodatkowego uwzględnienia w projekcie przestrzeni, ponieważ segmenty wypełnione pianką poliuretanową lub styropianem mają grubość od 40 do 50 milimetrów, co przekłada się na głębokość konstrukcji. W garażach ogrzewanych lub przylegających bezpośrednio do budynku mieszkalnego warto rozważyć zastosowanie ramy nośnej z wkładką termiczną, która eliminuje mostek termiczny na styku bramy ze ścianą. Nawet niewielka szczelina wokół otworu może powodować straty ciepła rzędu kilkunastu procent rocznie, co w dobie rosnących kosztów energii stanowi niebagatelny wydatek.

Wykończenie otworu: wyrównanie, izolacja termiczna i instalacje dodatkowe

Wyrównanie powierzchni otworu to czynność, od której zależy szczelność całego systemu każde odchylenie od pionu czy poziomu przekłada się na nierównomierne obciążenie uszczelek i przyspieszone zużycie okładzin bramy. Tynkowanie ścian wokół otworu wykonuje się po zakończeniu wszystkich pomiarów kontrolnych, stosując zaprawę tynkarską grubości minimum 10 milimetrów na całej powierzchni, a następnie wygładzając ją pacą stalową do uzyskania równej płaszczyzny. Warto przy tym pamiętać, że tynk cementowo-wapienny schnie przez minimum 21 dni, zanim osiągnie pełną wytrzymałość, więc prace wykończeniowe trzeba zaplanować z odpowiednim wyprzedzeniem przed planowanym montażem bramy.

Izolacja termiczna otworu ma kluczowe znaczenie szczególnie w budynkach, gdzie garaż stanowi strefę przejściową między wnętrzem a otoczeniem mostki termiczne powstające w miejscu połączenia bramy ze ścianą mogą powodować condensation i rozwój pleśni na wewnętrznej powierzchni ramy. Zastosowanie taśmy uszczelniającej EPDM o szerokości 30 milimetrów między ramą bramy a ścianą eliminuje mikroszczeliny, przez które przenika wilgotne powietrze zewnętrzne. W nowoczesnych rozwiązaniach stosuje się również system trójwarstwowy: warstwę izolacyjną z pianki poliuretanowej, warstwę paroizolacyjną z folii aluminiowej oraz uszczelnienie mechaniczne taśmą butylową.

Przewody elektryczne do napędu bramy powinny być poprowadzone w sposób umożliwiający późniejszą konserwację bez konieczności kucia ścian standardowo stosuje się rurę karbowaną Ø 20 milimetrów prowadzącą od puszki rozdzielczej do miejsca planowanego zamontowania skrzynki sterującej. Przekrój przewodów dobiera się na podstawie mocy silnika: dla napędów o mocy do 750 watów wystarczający jest przewód 3 × 2,5 mm², natomiast mocniejsze jednostki wymagają przewodów 5 × 2,5 mm² ze względu na dodatkowe zabezpieczenia i funkcje komunikacyjne. Zgodnie z normą PN-HD 60364-7-702 instalacja zasilająca bramę garażową powinna być zabezpieczona oddzielnym wyłącznikiem różnicowoprądowym o czułości 30 mA.

Dla zapewnienia prawidłowego odwodnienia w przypadku bram z progiem uszczelniającym konieczne jest wykonanie kanalizacji odpływowej lub przynajmniej spadku posadzki w kierunku od otworu minimalny spadek wynosi 1% na każdy metr odległości od bramy. W garażach niepodpiwniczonych stosuje się wpust podłogowy podłączony do kanalizacji deszczowej, natomiast w budynkach podpiwniczonych można zrezygnować z odwodnienia pod warunkiem zapewnienia odpowiedniej wysokości progu minimum 50 milimetrów powyżej poziomu terenu chroni przed zalaniem wodą roztopową.

Zabudowa wnęki pod bramę wymaga szczególnej staranności, jeśli otwór ma nietypowe wymiary lub kształt w takich sytuacjach stosuje się konstrukcję z kształtowników stalowych ocynkowanych, która tworzy sztywną ramę nośną dostosowaną do wymiarów konkretnego modelu bramy. Profile C o wymiarach 80 × 40 × 3 milimetry spawane ze sobą tworzą szkielet, który następnie pokrywa się płytą gipsowo-kartonową od strony wewnętrznej garażu rozwiązanie to pozwala na uzyskanie równej powierzchni pod montaż okładziny wykończeniowej. Każde połączenie spawane należy zagruntować farbą antykorozyjną, aby zapobiec degradacji konstrukcji w wilgotnym środowisku garażu.

Weryfikacja końcowa przygotowanego otworu przed montażem bramy obejmuje sprawdzenie wszystkich parametrów wymienionych w karcie technicznej producenta każdy model ma swoje specyficzne tolerancje, które muszą być spełnione, aby producent mógł potwierdzić gwarancję. Ewentualne odchylenia należy skorygować przed przybyciem ekipy montażowej, ponieważ późniejsze przeróbki generują dodatkowe koszty i opóźnienia. Konsultacja z producentem lub autoryzowanym dystrybutorem przed rozpoczęciem prac pozwala uniknąć większości typowych błędów i zapewnia bezproblemowy przebieg instalacji.
