Brama nie reaguje? Oto jak opuścić ją ręcznie w 3 minuty

Wracasz późnym wieczorem, pada śnieg z deszczem, a brama garażowa stoi jak zamurowana. Sięgasz po pilota, klikasz, nic. Naciskasz mocniej, bez efektu. To uczucie bezradności zna chyba co drugi kierowca w Polsce. Tymczasem schemat awaryjnego otwarcia bramy garażowej opanujesz w dwie minuty, o ile wiesz, którego sznurka pociągnąć i dlaczego nie wolno szarpać skrzydłem na oścież. Poniżej znajdziesz konkretne ścieżki działania dla napędów segmentowych, rolowanych i uchylnych, uwzględniające fizykę sprężyn naciągowych, mechanikę rolek oraz ograniczenia wynikające z normy PN-EN 12604 i 12605 dla bram z napędem.

• Linka awaryjna i kluczyk wysprzęglający gdzie ich szukać
• Opuszczanie ciężkiej bramy bezpiecznie dla sprężyn i rolek
• Akumulator awaryjny do bramy koniec z ciągnięciem sznurka
• Trzy kroki awaryjne i jedna profilaktyka, która oszczędza nerwy

Linka awaryjna i kluczyk wysprzęglający gdzie ich szukać

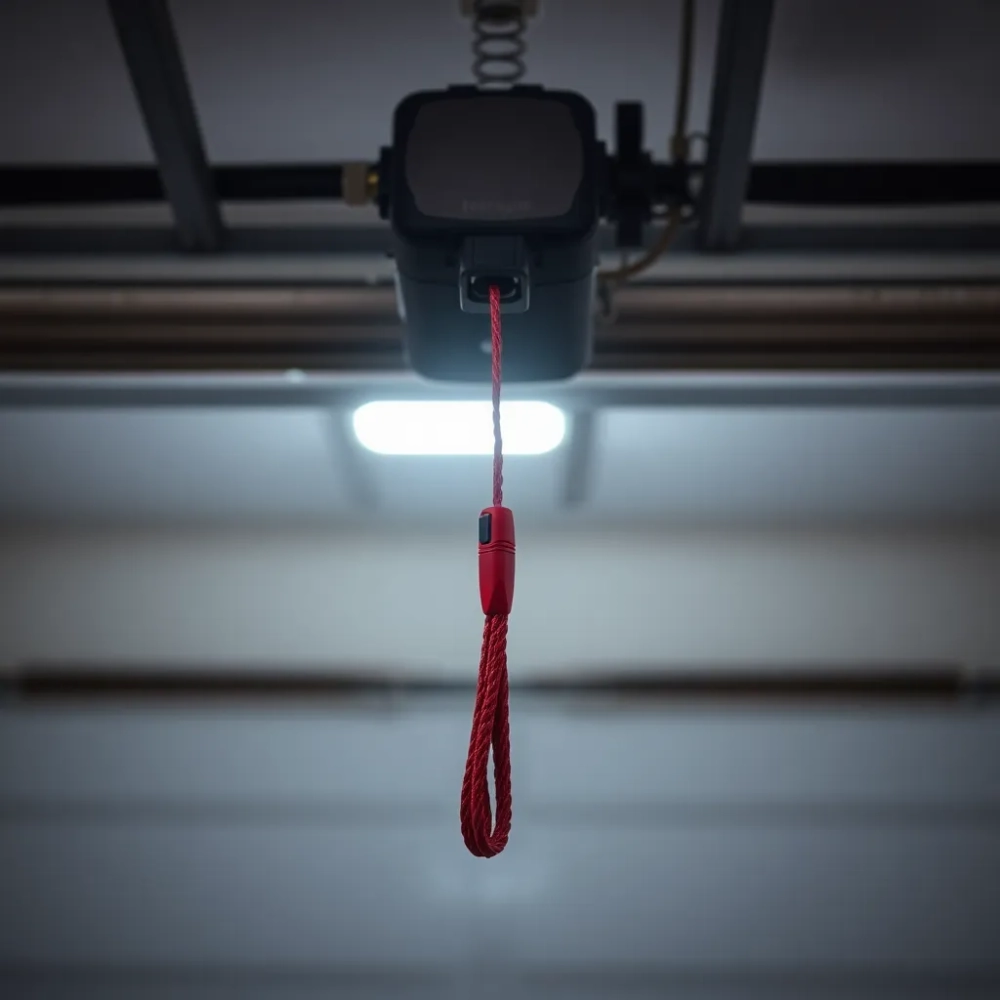

Czerwona linka zwisa z prowadnicy wzdłuż sufitu, zwykle 20-30 cm od napędu, po stronie, po której montuje się zamek. Ma karabińczyk albo uchwyt w kształcie litery T i kolor, który producent uznał za wystarczająco alarmowy. W napędach z szyną napinacza linka biegnie równolegle do niej i kończy się w okolicy wózka jezdnego.

Kluczyk wysprzęglający obsługuje wkładkę patentową umieszczoną w metalowej płytce przy listwie dolnej skrzydła. Po jego przekręceniu zamek odblokowuje wózek jezdny od szyny, a napęd przestaje przenosić moment obrotowy na skrzydło. To rozwiązanie działa niezależnie od tego, czy silnik ma zasilanie, czy nie.

Jeśli brama uchylna stawia opór już w połowie drogi, przyczyną bywa brak środka smarnego na prowadnicach. Smar grafitowy lub silikonowy w sprayu nakłada się raz na 12 miesięcy, w przeciwnym razie tarcie statyczne potrafi wzrosnąć dwukrotnie. Bez konserwacji nawet sprawny mechanizm awaryjny nie uratuje sytuacji w mróz poniżej minus dziesięciu stopni.

Sprawdź lokalizację linki przy montażu i zapamiętaj ją, zanim padnie prąd. Część instalatorów chowa ją za obudową napędu, co w praktyce utrudnia szybkie działanie. Poproś o jej wyprowadzenie w widoczne miejsce przy drzwiach przejściowych, najlepiej z plastikowym uchwytem w kolorze czerwonym lub żółtym.

Opuszczanie ciężkiej bramy bezpiecznie dla sprężyn i rolek

Skrzydło segmentowe bez napędu waży od 80 do 140 kilogramów, w zależności od materiału i grubości paneli. Skok sprężyn naciągowych kompensuje większość masy, ale przy nieprawidłowym odryglowaniu napędu cały ciężar wisi na jednym mechanizmie. Kontrolowane opuszczanie polega na prowadzeniu skrzydła obiema rękami, a nie na hamowaniu go od dołu.

Po pociągnięciu linki w kierunku napędu poczujesz charakterystyczny klik i zwolnienie blokady wózka. W tym momencie skrzydło ma lekkość zredukowaną o wartość naciągu sprężyn, czyli zwykle 60-70% masy. Jeśli ciągniesz w dół i nagle puszczasz, energia potencjalna zamienia się w kinetyczną i panel uderza w posadzkę z siłą nawet pięciuset niutonów.

Najczęstsze błędy to blokowanie rolek palcami przy zetknięciu z prowadnicą oraz szarpanie skrzydłem na boki. Mechanizm rolkowy wymaga czystych szyn, w przeciwnym razie rolka wyskakuje z toru i klinuje się przy pierwszym zagięciu. Dlatego po każdej awarii sprawdź tor jazdy i wytrzyj sznurek smolisty z resztek liści, lodu czy piasku.

Prawidłowe opuszczanie trwa od sześciu do dziesięciu sekund. Trzymając skrzydło obiema dłońmi w połowie wysokości, prowadzisz je w dół równomiernym tempem, aż dotknie progu. Palce trzymasz płasko na panelu, nigdy w szczelinie między panelem a listwą przypodłogową. Brama segmentowa zgodna z normą PN-EN 13241-1 ma listwę zabezpieczającą krawędź zamykającą, ale w praktyce chroni ona przed przytrzaśnięciem, nie przed skaleczeniem ostrymi krawędziami.

Akumulator awaryjny do bramy koniec z ciągnięciem sznurka

Dedykowany akumulator litowo-żelazowo-fosforanowy 12 V podłącza się do płyty sterownika napędu przez dedykowane gniazdo. Pojemność 1,6-2,2 Ah wystarcza na sześć do osiemnastu pełnych cykli bramy, zależnie od masy skrzydła i temperatury otoczenia. Spadek pojemności w temperaturze minus piętnastu stopni to około 30%, co trzeba uwzględnić przy doborze.

Uniwersalny zasilacz awaryjny UPS 12 V DC z akumulatorem żelowym 7 Ah podłącza się do zacisków zasilania napędu. Tani wariant za 180-260 zł daje trzy do pięciu cykli, ale wymaga ręcznego odłączenia wtyczki od sieci i podpięcia do UPS-a. Dla osób starszych lub niedosłyszących lepszym rozwiązaniem pozostaje akumulator z automatycznym przełączaniem, który wchodzi w tryb pracy w ciągu 50 milisekund od zaniku napięcia.

Zestaw solarny 20-50 W z regulatorem MPPT i akumulatorem 18-35 Ah sprawdza się w domkach letniskowych i na działkach bez dostępu do sieci. Panel montuje się na południowej ścianie garażu pod kątem 35-40 stopni, regulator przy napędzie, akumulator w obudowie z tworzywa odpornego na UV. Koszt takiego zestawu to 650-1200 zł, a zwrot zaczyna się od trzeciego sezonu, jeśli podliczymy koszty dojazdu interwencyjnego serwisu.

Kiedy warto zainwestować w zasilanie awaryjne

Częste awarie sieci w okolicy, zwłaszcza na obrzeżach miast i w gminach wiejskich, to najczęstszy powód montażu akumulatora. Drugi scenariusz to dom z osobą starszą lub niepełnosprawną, dla której ręczne otwieranie skrzydła o masie 120 kg jest fizycznie niemożliwe. Trzeci przypadek to firmy z bramą przesuwną o masie powyżej 250 kg, gdzie ręczne odryglowanie wymaga siły dwóch osób.

Nie instaluj akumulatora, jeśli brama ma powyżej piętnastu lat i napęd pracuje na granicy wydajności. W takiej sytuacji zasilanie awaryjne obciży silnik i skróci żywotność kondensatorów rozruchowych. Lepiej wymienić napęd na nowy z wbudowanym akumulatorem, co w perspektywie pięciu lat kosztuje mniej niż serwisowanie starego.

Serwis mechanizmu raz w roku

Oliwienie rolek, smarowanie prowadnic i kontrola naciągu sprężyn to trzy czynności, które zajmują monterowi dwadzieścia minut, a właścicielowi garażu przedłużają żywotność bramy o trzy do pięciu lat. Sprężyny skrętne wytrzymują 25 000 cykli w warunkach laboratoryjnych, w praktyce eksploatacyjnej to 12 000-18 000 cykli, czyli 8-12 lat.

Napinacz sprężyny reguluje się kluczem płaskim 13 mm przy bramie zamkniętej. Każdy obrót zwiększa siłę naciągu o około 5%, ale przekroczenie wartości znamionowej grozi pęknięciem sprężyny i odrzutem metalowego elementu z prędkością kilkunastu metrów na sekundę. Dlatego regulację naciągu zlecaj wykwalifikowanemu instalatorowi, zwłaszcza w bramach segmentowych o powierzchni powyżej dziesięciu metrów kwadratowych.

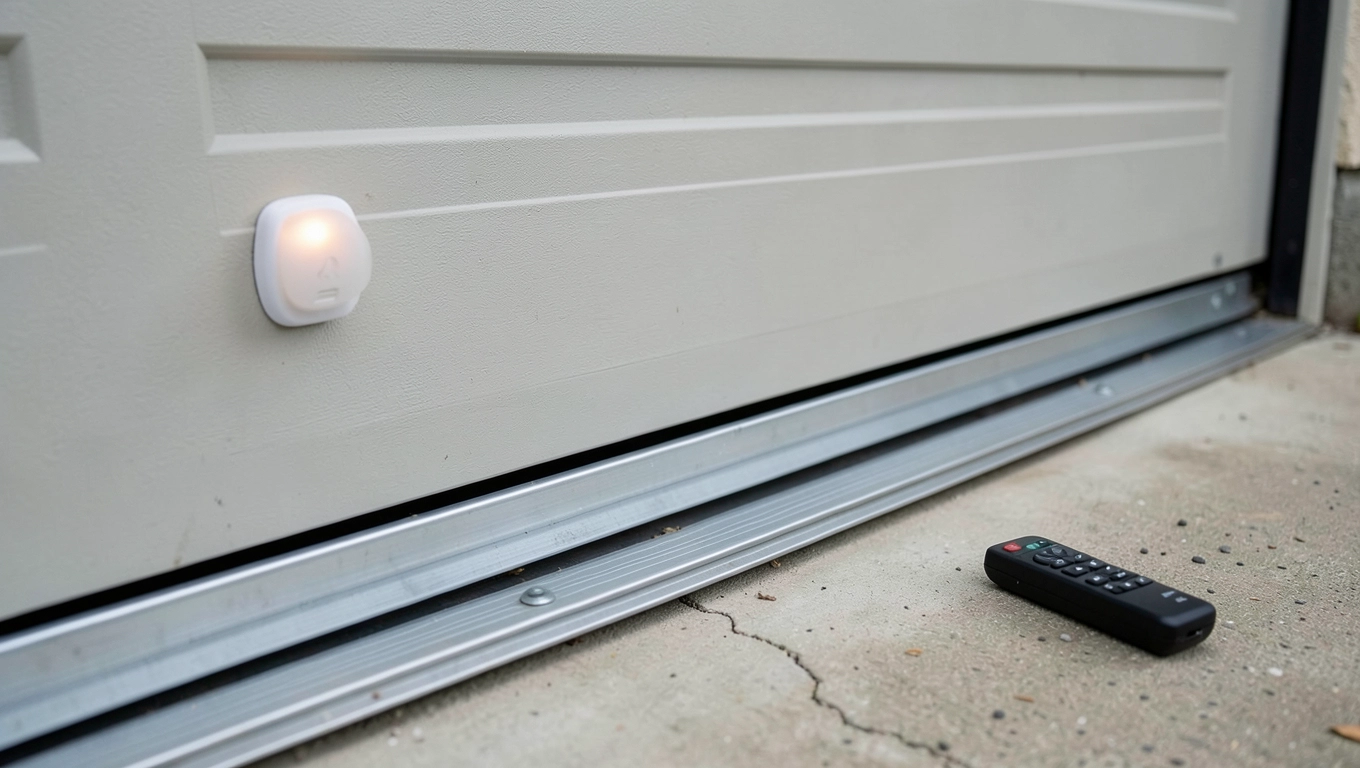

Sprawdź też fotokomórkę przy dolnej listwie. Soczewka brudzi się od deszczu, lodu i pajęczyn, a brak sygnału zabezpiecza przed zamknięciem skrzydła, gdy napęd interpretuje przerwę w wiązce jako przeszkodę. Czysta fotokomórka to warunek prawidłowej pracy napędu, niezależnie od tego, czy zasilasz go z sieci, czy z akumulatora.

Trzy kroki awaryjne i jedna profilaktyka, która oszczędza nerwy

Pociągnij czerwoną linkę w kierunku napędu, poczekaj na kliknięcie wózka jezdnego, opuść skrzydło obiema rękami w tempie sześciu sekund. To cała procedura od strony wewnętrznej garażu. Od zewnątrz przekręć kluczyk wysprzęglający we wkładce przy dolnej listwie, a następnie unieś skrzydło, trzymając je za uchwyt transportowy. Mechanizm jest tak skonstruowany, że po ręcznym otwarciu napęd automatycznie traci sprzężenie ze skrzydłem, więc ponowne uruchomienie wymaga jedynie krótkiego pociągnięcia linki w przeciwną stronę.

Profilaktyka oznacza montaż akumulatora awaryjnego albo roczny przegląd mechanizmu u instalatora. Średni koszt przeglądu w Polsce to 120-180 zł, a wymiana sprężyny po awarii kosztuje 380-550 zł. Prosta matematyka pokazuje, że zapobieganie jest czterokrotnie tańsze niż naprawa.

Skrzynka narzędziowa z latarką czołową, kluczykiem do wkładki patentowej i zapasowym pilotem to zestaw, który powinien leżeć w domu przy wejściu. W sytuacji awaryjnej nie szukasz po omacku w ciemności, tylko wiesz, gdzie po niego sięgnąć. Spokój w takiej chwili wart jest więcej niż każda awaryjna instrukcja znaleziona na telefonie przy zerowym procencie baterii.

Przy bramach przesuwnych o masie powyżej 250 kg ręczne odryglowanie wymaga dwóch osób i asekuracji linowej. Mechanika tych bram różni się od segmentowych tym, że skrzydło nie jest wyważone sprężynami, więc pełna masa spoczywa na wózku jezdnym i roleczkach. Norma PN-EN 13241-1 wymaga w takim przypadku dodatkowego rygla blokującego skrzydło w pozycji otwartej. Bez niego nawet lekki podmuch wiatru przesuwa skrzydło o kilka centymetrów, co w praktyce utrudnia ponowne uruchomienie napędu.

Rozwiązania z zakresu automatyki domowej, takie jak sterowanie bramą przez smartfon albo integracja z centralą alarmową, nie zastąpią fizycznego mechanizmu awaryjnego. Internet, router Wi-Fi i aplikacja mobilna przestają działać dokładnie wtedy, gdy ich potrzebujesz najbardziej, czyli podczas burzy i zaniku zasilania. Linka i kluczyk pozostają jedynymi elementami niezależnymi od elektroniki, chmury i sygnału operatora.

Źródła: PN-EN 12604 i PN-EN 12605 (bramy z napędem), PN-EN 13241-1 (bramy przemysłowe i garażowe), dokumentacja techniczna producentów napędów (instrukcje montażu), katalogi elementów automatyki garażowej.
