Jak zamontować napęd do bramy garażowej uchylnej – krok po kroku

Zanim zdążysz wnieść zakupy do domu, już wiesz, że za chwilę znów trzeba będzie wysiadkać z auta i ręcznie podnosić ciężką płytę wjazdową w deszcz, w wiatr albo gdy temperatura ledwo przekracza zero. To właśnie ten moment, gdy marzysz o przycisku w pilocie, który załatwi sprawę automatycznie. Montaż napędu do bramy garażowej uchylnej to realna odpowiedź na ten codzienny dyskomfort, a przy tym jedno z niewielu usprawnień domowych, które zwracają się dosłownie z każdym otwarciem i zamknięciem skrzydła.

• Przygotowanie bramy i garażu do montażu napędu
• Montaż wspornika i prowadnicy napędu
• Podłączenie elektryczne i konfiguracja napędu
• Testowanie, regulacja i bezpieczeństwo pracy
• Jak zamontować napęd do bramy garażowej uchylnej

Przygotowanie bramy i garażu do montażu napędu

Ocena stanu technicznego skrzydła to pierwszy krok, którego nie wolno pominąć nawet w pośpiechu. Płyta uchylna waży typowo od 80 do 120 kilogramów dokładna wartość zależy od grubości blachy i wypełnienia rdzeniowego. Jeśli drzwi chodzą ciężko, opierają się w połowie drogi albo wydająmetaliczne dźwięki tarcia, oznacza to zużyte okucia obrotowe lub wadliwie wyregulowane rolki prowadzące. Przed zamontowaniem napędu koniecznie trzeba przywrócić pełną sprawność mechaniczną całego układu, bo automatyzacja nienaprawionego skrzydła tylko przyspieszy jego awarię.

Istotnym warunkiem technicznym jest also szczelność i nośność sufitu w miejscu planowanego mocowania wspornika. Konstrukcja nośna stropu musi wytrzymać siły ciągnięcia generowane przez siłownik dla napędów segmentowych są to wartości rzędu 600 do 1000 niutonów w szczycie obciążenia, przekładane na punkty mocowania wspornika. Betonowe stropy monolityczne nie budzą wątpliwości, natomiast stropy gęstożebrowe z prefabrykatów wymagają weryfikacji rozstawu żrebów i ewentualnego wzmocnienia kotwami chemicznymi o średnicy minimum M10.

Przestrzeń nad bramą powinna być wolna od instalacji elektrycznych niskiego napięcia oraz przewodów wentylacyjnych. Minimalna odległość osi napędu od płaszczyzny sufitu wynosi zazwyczaj od 30 do 50 milimetrów dokładna wartość jest podana w instrukcji konkretnego modelu. Zbyt mały prześwit utrudnia swobodne prowadzenie łańcucha w prowadnicy, co skutkuje nadmiernym hałasem i przyspieszonym zużyciem ogniw napinających.

Przeczytaj również o Jak zamontować listwę zębatą do bramy

Demontaż istniejących ręcznych mechanizmów otwierania wymaga ostrożności, aby nie uszkodzić powłoki antykorozyjnej skrzydła. Wszystkie linki stalne i przeciwciężary charakterystyczne dla starszych konstrukcji uchylnych trzeba odłączyć i zabezpieczyć przed ponownym założeniem. Otwory pozostałe po starych uchwytach warto zaślepić cynową zalewą, jeśli producent wspornika nie przewiduje ich wykorzystania jako punktów mocujących.

Montaż wspornika i prowadnicy napędu

Zamocowanie wspornika sufitowego przebiega inaczej w zależności od rodzaju stropu, ale zasada podstawowa pozostaje niezmienna każdy punkt mocowania musi przenosić siły ścinające działające prostopadle do płaszczyzny stropu. Dla stropów drewnianych stosuje się wkręty samogwintujące o długości co najmniej 80 milimetrów, zagłębione w beli konstrukcyjnej co najmniej na głębokość 50 milimetrów. Stropy beto nowe wymagają kołków rozporowych z, które rozkładają obciążenie na powierzchnię minimum 4 centymetrów kwadratowych na kołek.

Prowadnicę montuje się po zamocowaniu wspornika, zachowując idealną liniowość wzdłuż osi bramy. Odchylenie od pionu przekraczające 2 milimetry na metr długości powoduje nierównomierne obciążenie koła zębatego napędu, co objawia się charakterystycznym stukotem podczas pracy i skraca żywotność łańcucha. Do wyrównania używa się podkładek dystansowych z tworzywa sztucznego odpornego na wilgoć metalowe podkładki mogą korodować w kontakcie z kondensatem.

Zobacz także Jak zamontować siłowniki do bramy dwuskrzydłowej otwieranej na zewnątrz

Szyna napędowa łączona jest sekcyjnie, a każde połączenie trzeba dokręcić momentem zaleconym przez producenta, zazwyczaj w zakresie 15-25 niutonometrów. Zbyt słabe dokręcenie skutkuje luzami i wibracjami przenoszonymi na konstrukcję garażu, natomiast przekroczenie momentu prowadzi do odkształceń i niemożliwości prawidłowego poślizgu wózka napędowego.

Koło napędowe zębate musi być osadzone na wale silnika tak, aby luz osiowy nie przekraczał wartości podanej w specyfikacji technicznej. W większości modeli stosuje się wieloklinowe połączenie wału z kołem, eliminujące ryzyko poślizgu podczas dużych obciążeń. Po osadzeniu koła zakłada się zabezpieczenie blaszką sprężynującą, którauniemożliwia samoczynne przesunięcie elementu podczas pracy ciągłej.

Podłączenie elektryczne i konfiguracja napędu

Zasilanie elektryczne napędu wymaga dedykowanego obwodu zabezpieczonego wyłącznikiem różnicowoprądowym 30 mA oraz bezpiecznikiem automatycznym B10 lub C10 dobór zależy od charakterystyki silnika i długości przewodu zasilającego. Przekrój przewodów miedzianych nie może być mniejszy niż 1,5 milimetra kwadratowego dla obwodów do 10 metrów długości, a dla większych odległości należy zwiększyć przekrój do 2,5 milimetra kwadratowego, aby zminimalizować spadki napięcia.

Warto przeczytać także o jak zamontować bramę garażową

Fotokomórki bezpieczeństwa montuje się symetrycznie po obu stronach wjazdu, na wysokości od 150 do 300 milimetrów nad posadzką. Zasada działania opiera się na przerwaniu wiązki podczerwonej między nadajnikiem a odbiornikiem chwilowa utrata sygnału powoduje natychmiastowe zatrzymanie procesu zamykania i częściowe cofnięcie skrzydła. Prawidłowe ustawienie wymaga precyzyjnego nakierowania optycznego obu modułów, co sygnalizuje dioda świecąca na odbiorniku.

Programowanie siły docisku i skoku krańcowego odbywa się poprzez panel sterujący lub moduł inteligentny dostępny w nowszych napędach z komunikacją bezprzewodową. Wartość siły zamykania powinna być ustawiona na minimum niezbędne do zamknięcia szczeliny zbyt wysoka wartość zwiększa ryzyko uderzenia przeszkody przy przypadkowym zatrzymaniu. Czujnik prądu wbudowany w moduł sterowania monitoruje pobór energii przez silnik i automatycznie wyłącza napęd w momencie wykrycia anomalii sygnalizującej blokadę.

Antena zewnętrzna poprawiająca zasięg pilota wymaga ostrożnego prowadzenia przewodu nie powinien on biec równolegle do przewodów wysokonapięciowych ani w odległości mniejszej niż 30 centymetrów od transformatorów i dławików. Zakłócenia elektromagnetyczne mogą skracać efektywny zasięg z kilkudziesięciu metrów do zaledwie kilku, co w praktyce dyskwalifikuje wygodę użytkowania.

Testowanie, regulacja i bezpieczeństwo pracy

Przed pierwszym uruchomieniem trzeba fizycznie upewnić się, że brama porusza się swobodnie na całej długości skoku ręczne podniesienie i opuszczenie płyty powinno odbywać się bez oporów i bocznego tarcia o prowadnice boczne. Jakiekolwiek zacieranie wymaga korekty przed podłączeniem napędu, ponieważ automatyzacja tylko wzmocni siły odpowiedzialne za nierównomierne zużycie.

Funkcja automatycznego zatrzymywania przy napotkaniu oporu działa poprawnie wyłącznie wtedy, gdy system elektroniczny został skalibrowany z rzeczywistą masą skrzydła. Proces kalibracji polega na wykonaniu pełnego cyklu otwarcia i zamknięcia bez obciążenia, podczas którego sterownik zapisuje wartości prądu dla każdej fazy ruchu. Od tego momentu każde odstępstwo od wzorca uruchamia natychmiastowe wyłączenie silnika.

Przegląd okresowy prowadnicy obejmuje sprawdzenie naciągu łańcucha prawidłowe wychylenie wózka napędowego przy bocznym nacisku wynosi od 5 do 10 milimetrów. Zbyt luźny łańcuch skacze po zębach koła napędowego, generując hałas i przyspieszając zużycie ogniw. Regulacja odbywa się pokrętłem napinającym umieszczonym przy końcu prowadnicy pełen obrót odpowiada zmianie naciągu o około 2 milimetry.

Konserwacja mechaniczna sprowadza się do oczyszczenia rowków rolki prowadzącej z pyłu i resztek smaru, a następnie nałożenia cienkiej warstwy smaru technicznego na bazie litu ta substancja zachowuje konsystencję w temperaturach od minus 20 do plus 130 stopni Celsjusza, co pokrywa typowy zakres warunków atmosferycznych w polskim garażu. Fotokomórki wymagają okresowego czyszczenia soczewek miękką szmatką bez rozpuszczalników chemicznych.

Sprawdzenie szczelności mocowania wspornika do stropu przeprowadza się po pierwszym tygodniu eksploatacji ewentualne osiadanie elementów mocujących można skorygować przed powstaniem luzów prowadzących do wibracji. Raz na kwartał warto wykonać test działania fotokomórek: wystarczy włożyć karton o grubości 5 centymetrów w wiązkę świetlną podczas zamykania bramy i upewnić się, że skrzydło natychmiast się zatrzymuje i częściowo cofa.

Każda modyfikacja ustawień fabrycznych powinna być dokumentowana najlepiej robić zdjęcia panelu sterującego po każdej zmianie parametrów. W przypadku awarii lub konieczności wymiany sterownika możliwość przywrócenia oryginalnych wartości oszczędza czas i nerwy. Producent zazwyczaj dostarcza protokół konfiguracyjny z pełnym zestawem parametrów, który można przechować w dokumentacji technicznej budynku.

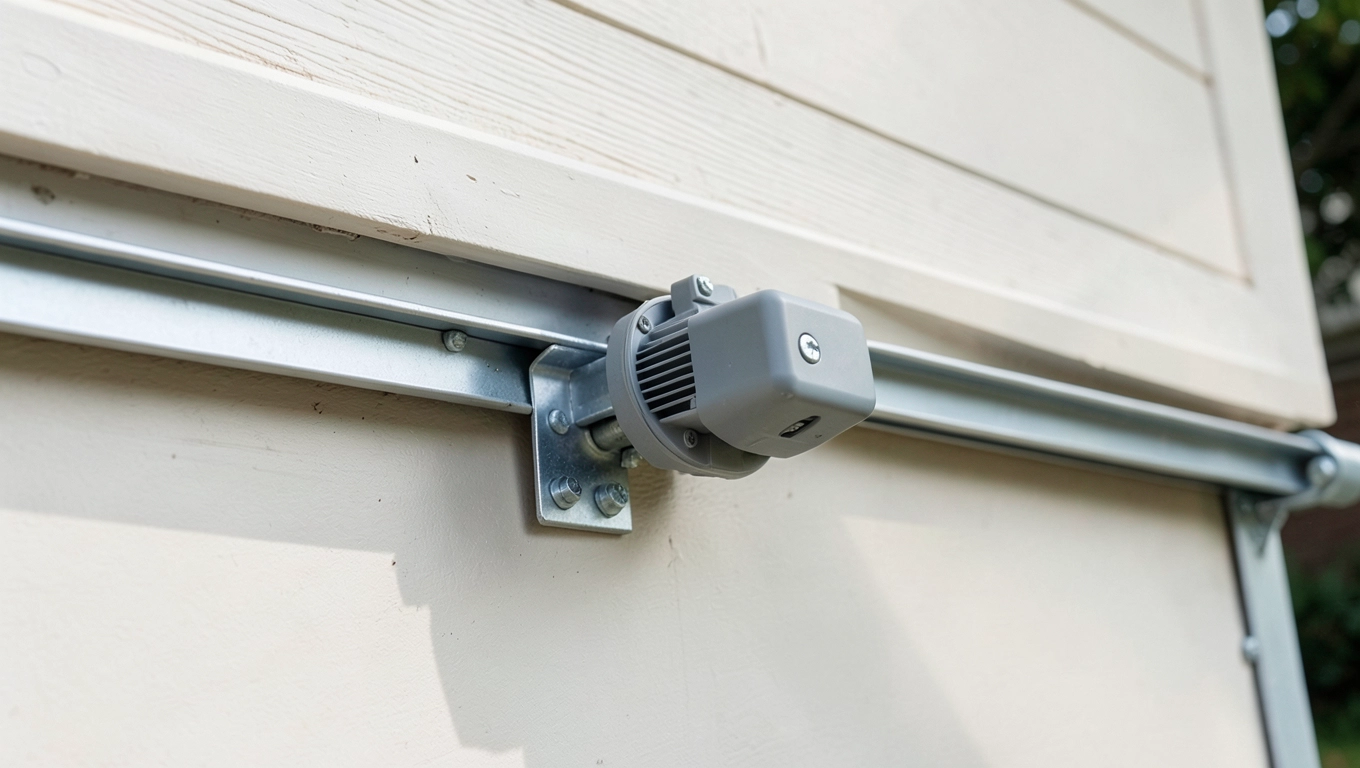

Jak zamontować napęd do bramy garażowej uchylnej
