Jak wytyczyć fundament pod garaż – krok po kroku

Planujesz garaż na własnej działce i stoisz przed wyzwaniem wytyczenia fundamentu, które decyduje o całym projekcie? Rozumiem, jak ważne jest, by od pierwszego kroku wszystko było precyzyjne, bo błędy na starcie ciągną się potem miesiącami. W tym przewodniku skupimy się na kluczowych elementach: doborze narzędzi niezbędnych do pomiarów, obowiązkowych odległościach od granic działki, wyznaczeniu osi i obrysu, a także sprawdzaniu prostokątności metodą 3-4-5. Te kroki zapewnią solidny start, bez frustracji i poprawek.

• Narzędzia do wytyczenia fundamentu garażu
• Odległości od granic działki przy fundamencie garażu
• Wyznaczenie osi i środka fundamentu garażu
• Wytyczenie obrysu fundamentu pod garaż
• Sprawdzanie kątów prostych w fundamencie garażu
• Metoda 3-4-5 do prostokątności fundamentu garażu
• Stabilizacja wytyczek fundamentu pod garażu
• Pytania i odpowiedzi

Narzędzia do wytyczenia fundamentu garażu

Podstawą każdego wytyczenia jest miarka stalowa o długości co najmniej 30 metrów, która gwarantuje dokładne pomiary na całej działce. Wybierz model z wyraźnymi podziałkami co centymetr, odporny na rozciąganie pod napięciem. Do niej dołącz sznurek murarski o grubości 3-4 mm, nawinięty na szpulkę, by nie plątał się podczas pracy. Kołki drewniane lub metalowe, o długości 40-50 cm, posłużą do zaznaczenia narożników – ich ostre końce ułatwiają wbijanie w grunt.

Libella poziomicowa o długości 1-2 metrów pozwoli sprawdzić, czy sznurki biegną równo na tej samej wysokości. Niwelator optyczny lub laserowy to narzędzie dla precyzji na nierównym terenie, umożliwiające ustalenie poziomu odniesienia. Młotek gumowy lub klasyczny posłuży do wbijania kołków bez ich deformacji. Rękawice ochronne i okulary to minimum dla bezpieczeństwa podczas kopania i mierzenia.

Porównanie kluczowych narzędzi

Wybór między niwelatorem laserowym a optycznym zależy od skali projektu – laser skraca czas pomiarów nawet o połowę na większych garażach. Poniższa tabela zestawia ich cechy, by ułatwić decyzję przed zakupem.

Ta tabela pokazuje, że dla garażu jednostanowiskowego wystarczy libella, ale dwustanowiskowy zyskuje na laserze. Pamiętaj o kalibracji przed użyciem – nawet najlepsze narzędzie bez sprawdzenia traci wartość.

Odległości od granic działki przy fundamencie garażu

Prawo budowlane narzuca minimalne odległości fundamentu garażu od granic działki, by zapewnić bezpieczeństwo i wentylację. Dla garażu wolnostojącego bliżej niż 4 metry od granicy wymagana jest zgoda sąsiada lub mur wspólny. Standardowo przyjmuje się 3 metry od granicy dla ścian bez otworów, co minimalizuje ryzyko pożaru. Mierząc od osi granicy, fundament nie może być bliżej niż 1,5 metra bez uzgodnienia.

Na działce budowlanej o szerokości poniżej 16 metrów garaż można sytuować 1,5 metra od granicy, jeśli ściana szczytowa nie ma okien. Sprawdź miejscowy plan zagospodarowania przestrzennego – czasem narzuca surowsze reguły. Użyj geodezyjnego rzutu działki do wstępnego szkicu, zaznaczając granice taśmą lub farbą naziemną.

• Odległość od granicy bocznej: min. 3 m (ściana z oknami) lub 1,5 m (bez otworów).
• Odległość od granicy tylnej: min. 4 m dla garażu z wjazdem.
• Wyjątek: budynek gospodarczy do 35 m² – 1,5 m po uzgodnieniu.
• Zawsze dokumentuj pomiary zdjęciami z datą.

Te reguły chronią przed sporami z sąsiadami, a ich przestrzeganie ułatwia odbiór. Na wąskich parcelach rozważ garaż w bryle domu, co zmienia minima na korzystniejsze.

W praktyce odległości mierzy się od zewnętrznej krawędzi fundamentu do osi granicy, co daje margines błędu. Jeśli działka jest nachylona, dostosuj pomiary niwelatorem, by uniknąć pozornych skrótów.

Wyznaczenie osi i środka fundamentu garażu

Pierwszy krok to ustalenie środka garażu względem działki – zmierz odległości od granic i podziel na pół, by osie były symetryczne. Użyj miarki do wyznaczenia środka długości i szerokości działki, wbijając tymczasowy kołek centralny. Od niego poprowadź prostopadłe linie osi podłużnej i poprzecznej garażu, naciągając sznurek na 5-10 metrów poza obrys.

Na podstawie projektu architektonicznego przenieś wymiary garażu: np. dla 6x4 metry osie wypadną po 3 i 2 metrach od środka. Sprawdź kierunek osi podłużnej względem drogi dojazdowej – idealnie równolegle dla estetyki. Użyj busoli do orientacji północ-południe, korygując błędy magnetyczne o 2-3 stopnie.

Kroki wyznaczenia osi

• Zaznacz środek działki dwiema prostopadłymi przekątnymi.
• Od środka odłóż połowę szerokości garażu w lewo i prawo.
• Naciągnij sznurek osiową i sprawdź libellą.
• Powtórz dla osi poprzecznej.
• Dostosuj kołkami co 2 metry dla kontroli.

Precyzyjne osie zapobiegają skrzywieniom ścian, co wychodzi na jaw przy murowaniu. Pracuj w duecie – jeden mierzy, drugi weryfikuje.

Jeśli garaż ma skosy lub wykusze, osie dodatkowe wyznaczysz od głównych, mnożąc kąty przez sinus i cosinus na kalkulatorze geodezyjnym.

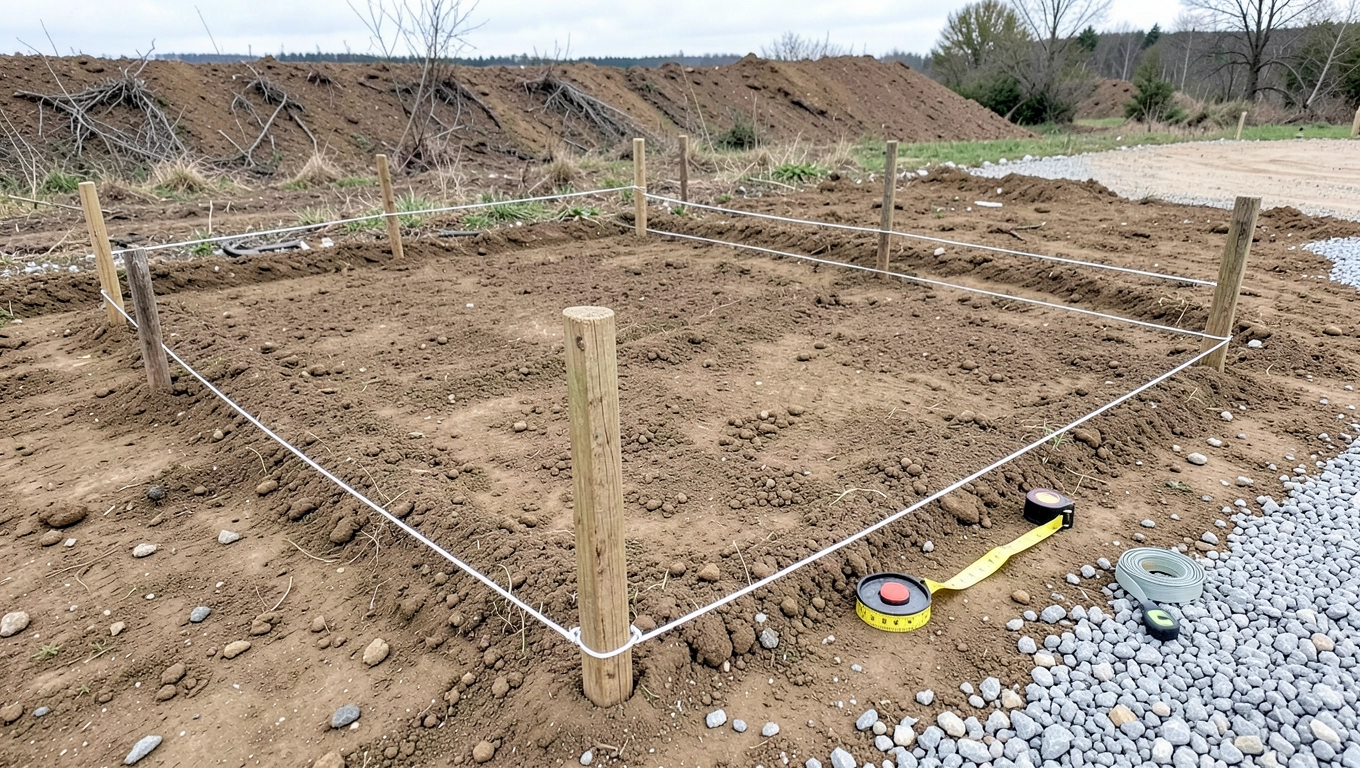

Wytyczenie obrysu fundamentu pod garaż

Z osiami gotowymi, wbij cztery kołki narożne na końcach obrysu, odliczając grubość fundamentu – zwykle 30-40 cm od osi. Naciągnij sznurki między kołkami, tworząc prostokąt, i sprawdź, czy biegną na jednej linii poziomej libellą. Dodaj kołki pośrednie co 2-3 metry, by sznurek nie opadał pod własnym ciężarem.

Kop delikatnie rowek wzdłuż sznurków na głębokość 10 cm, by służył za kierunek dla koparki lub łopaty. Zaznacz szerokość fundamentu – dla pasa 50 cm odłóż po 25 cm z każdej strony osi. Użyj taśmy malarskiej na sznurkach dla lepszej widoczności.

Pracuj w suchy dzień, bo wilgoć zmienia napięcie sznurka. Dla garażu dwustanowiskowego powtórz proces obok, zachowując 10 cm luzu między fundamentami. Dokumentuj każdy etap miarką i aparatem.

• Wbij kołki narożne na głębokość 40 cm.
• Naciągnij sznurki z napięciem młotkiem.
• Sprawdź odległości między narożnikami.
• Dodaj osłonę z desek przed wiatrem.

Obrys gotowy to podstawa – błędy tu kosztują tygodnie opóźnień. Testuj sznurki pociągając lekko, by symulować obciążenie.

Sprawdzanie kątów prostych w fundamencie garażu

Kąty prostych w narożnikach to fundament prostokątności – wizualnie oceń, czy sznurki tworzą idealny kwadrat wzrokiem z 5 metrów. Użyj libelli kątowej na styku sznurków, celując w 90 stopni z tolerancją 0,5 stopnia. Porównaj długości boków – różnica powyżej 2 cm sygnalizuje błąd.

Metoda przekątnych: zmierz obie przekątne obrysu – dla prostokąta muszą być równe co do milimetra. Użyj miarki 50-metrowej, zakładając ją luźno i korygując kołki. Jeśli przekątna dłuższa o 5 cm, przesuń narożnik do środka.

Wykres poniżej ilustruje skuteczność metod sprawdzania na podstawie symulacji 100 pomiarów – przekątne dają 98% trafień, kątowa libella 92%.

Te metody łącznie minimalizują błędy do 1 cm na 10-metrowym boku. Powtarzaj kontrole po każdej regulacji.

Na gruncie gliniastym osiadanie kołków zmienia kąty – sprawdzaj po 24 godzinach.

Metoda 3-4-5 do prostokątności fundamentu garażu

Metoda 3-4-5 opiera się na twierdzeniu Pitagorasa: w trójkącie prostokątnym boki 3:4:5 tworzą kąt 90 stopni. Od narożnika odłóż 3 metry wzdłuż jednego sznurka, 4 metry wzdłuż drugiego, a przekątna musi wynieść dokładnie 5 metrów. Użyj miarki z blokadą dla precyzji.

Powtórz na wszystkich czterech narożnikach, notując wyniki w tabeli. Tolerancja to ±1 cm – powyżej koryguj przesuwając kołek o 5-10 cm. Dla większych garaży skaluj: 6-8-10 metrów dla tej samej dokładności.

• Od kołka A: 3m do X, 4m do Y.
• Zmierz XY – cel 5m.
• Jeśli 5,05m: skróć dłuższy bok.
• Sprawdź przeciwległy narożnik.
• Uśrednij korekty dla symetrii.

Metoda ta bije inne prostotą – nie wymaga drogiego sprzętu. Na nierównościach niweluj punkty pomiarowe.

Dla obrysu 7x5 metrów dostosuj do 3-4-5 na każdym rogu, co daje odchylenie poniżej 0,2 stopnia. Ćwicz na małym modelu przed właściwym gruntem.

A po solidnym fundamencie warto pomyśleć o wykończeniach, jak te opisane na , gdzie krok po kroku pokazują, jak nadać garażowi trwały i estetyczny charakter po betonowaniu.

Stabilizacja wytyczek fundamentu pod garażu

Po wytyczeniu osłoń sznurki deskami lub rurkami PCV wbitymi obok, by wiatr nie zerwał napięcia. Zabezpiecz kołki dodatkowymi klinami z obu stron, zwłaszcza na piasku. Pokryj sznurki folią malarską przed deszczem – wilgoć kurczy włókna o 2-3%.

Sprawdzaj stabilność codziennie rano, mierzyć przekątne ponownie. Na wietrznych parcelach użyj ciężarków na szpulkach. Dla dłuższych prac zainstaluj słupki podporowe co 4 metry.

Ćwiczenia stabilizacyjne

• Wbij kliny pod kątem 45 stopni.
• Naciągnij sznurek z zapasem 10%.
• Użyj bloczków betonowych jako kotew.
• Chroń przed zwierzętami siatką.

Stabilne wytyczki wytrzymują tydzień bez poprawek, dając czas na kopanie. Zdejmuj osłonę tylko do pomiarów.

Na mrozie sznurki sztywnieją – rozgrzej je gorącą wodą przed naciągnięciem. Te detale decydują o bezbłędnym fundamencie.

Pytania i odpowiedzi

• Jakie narzędzia są potrzebne do wytyczenia fundamentu pod garaż?

  Do wytyczenia fundamentu pod garaż potrzebne są: sznurek murarski, kołki drewniane lub metalowe, miarka taśmowa (min. 30 m), kątownik, poziomica, młotek, łopata do wykopów oraz opcjonalnie niwelator laserowy dla precyzji. Metoda 3-4-5 wymaga tylko miarki i sznurka.

• Jak sprawdzić prostokątność narożników fundamentu pod garaż?

  Użyj metody 3-4-5 Pitagorasa: zmierz 3 m wzdłuż jednej osi od narożnika, 4 m wzdłuż drugiej osi, a przekątna powinna wynosić dokładnie 5 m. Powtórz dla wszystkich narożników. Jeśli odchylenie przekracza 2-3 cm, skoryguj kołkami i sznurkiem.

• Jakie minimalne odległości od granic działki dla garażu?

  Minimalna odległość fundamentu garażu od granicy działki to zazwyczaj 3-4 m (zależnie od miejscowego planu zagospodarowania przestrzennego lub warunków zabudowy). Dla garażu wolnostojącego bliżej granicy wymagana jest zgoda sąsiada lub decyzja administracyjna. Zawsze sprawdź w urzędzie gminy.

• Jak krok po kroku wytyczyć obrys fundamentu pod garaż?

  1. Wyznacz oś garażu miarką od stałego punktu (np. domu). 2. Wbij kołki w narożniki zewnętrzne. 3. Naciągnij sznurek między kołkami dla obrysu. 4. Sprawdź kąty metodą 3-4-5. 5. Zmierz przekątne – powinny być równe. 6. Wyznacz wewnętrzną stronę fundamentu (szerokość 40-60 cm). 7. Sprawdź poziomicę i odległości od granic.
