Garaż blaszany a wichura? Sprawdzone sposoby, żeby nie odleciał

Wiatr o prędkości 80 km/h wywiera na ściankę blaszaka o powierzchni czołowej 12 m² siłę przekraczającą 300 kilogramów. Garaż bez zakotwienia zamienia się wtedy w żagiel, który siła aerodynamiczna dosłownie wypycha z miejsca lub odwraca na dachu. Na terenach otwartych, gdzie nic nie tłumi podmuchów, blaszaki potrafią przejechać kilka metrów po trawniku albo wylądować na płocie sąsiada. Sedno problemu tkwi nie w samej blasze, lecz w braku mechanicznego połączenia konstrukcji z podłożem i w niewystarczającym usztywnieniu ramy. Poniżej znajdziesz konkretne parametry, schemat rozmieszczenia kotew oraz harmonogram kontroli, który pozwala spać spokojnie także w sezonie silnych wichur.

• Kotwienie garażu blaszanego do podłoża fundament ochrony
• Strefy wiatrowe w Polsce i dobór kotew do garażu blaszanego
• Wzmocnienia konstrukcji i podłoże co wytrzyma naprawdę silny wiatr
• Błędy montażowe, przeglądy i konserwacja garażu na wietrzne tereny
• Dodatkowe zabezpieczenia na wietrzne tereny
• Najczęstsze pytania o zabezpieczenie garażu blaszanego przed wiatrem

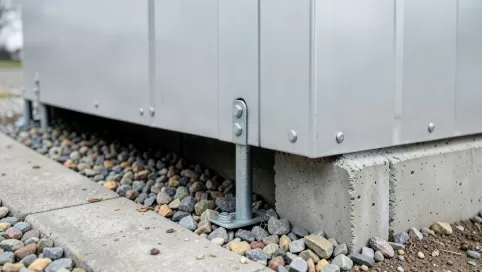

Kotwienie garażu blaszanego do podłoża fundament ochrony

Kotwienie to jedyny element, który realnie przeciwdziała sile ssącej wiatru i momentowi obrotowemu działającemu na lekką konstrukcję. Śruby, które fabrycznie trzymają blachę do profili, przenoszą obciążenia grawitacyjne, ale przy podmuchu powyżej 60 km/h zaczynają się wyciągać lub ścinać w miejscu styku z blachą o grubości zaledwie 0,5-0,7 mm. Dlatego kluczowe jest przeniesienie sił z całej ramy bezpośrednio do gruntu lub betonu, z pominięciem poszycia jako łącznika.

Na rynku dominują trzy rodzaje mocowania. Kotwy mechaniczne do betonu (rozporowe lub tulejowe) osadza się w wylewce co 1-1,5 m wzdłuż obwodu dolnych profili. Klasy wytrzymałości stali powinny wynosić minimum 8.8, a średnica trzpienia co najmniej M10. Kotwy chemiczne sprawdzają się tam, gdzie beton jest stary lub popękany; żywica wypełnia nierówności i rozkłada naprężenia równomiernie, eliminując ryzyko pęknięcia podłoża w strefie rozporowej. Kotwy śrubowe do gruntu, czyli spiralne lub z płaskim talerzem, wkręca się wkrętarką lub ręcznie; udźwigną do 800 kg na punkt i nie wymagają betonu, ale mają ograniczoną żywotność przy cyklicznym zamarzaniu i rozmarzaniu gruntu.

Uwaga: stosowanie plastikowych kołków rozporowych do mocowania ramy garażu blaszanego to najczęstsza przyczyna zerwania konstrukcji przy wietrze 70 km/h. Kołek nylonowy w betonie pracuje elastycznie i pozwala ramie na kilkumilimetrowe przemieszczenie, co uruchamia efekt karuzeli.

Rozstaw kotew nie powinien przekraczać 1,5 m w strefach wiatrowych I-III oraz 1,0 m w strefach IV-V oraz na terenach otwartych, gdzie normy podnoszą współczynnik ekspozycji. W praktyce optymalna zasada brzmi: liczba punktów = obwód garażu podzielony przez 1,2. Dla standardowego blaszaka 3×5 m daje to minimum 14 kotew rozmieszczonych symetrycznie, z dodatkowymi punktami w narożnikach, gdzie moment obrotowy osiąga wartości szczytowe. Zbyt rzadkie punkty mocujące sprawiają, że rama zaczyna się odkształcać już przy umiarkowanym wietrze; blacha wygina się w charakterystyczny "brzuch", pod który wnika woda i który bardzo szybko prowadzi do zmęczeniowego pękania poszycia.

Podstawowy schemat rozmieszczenia kotew

Przy garażu 3×5 m kotwy rozmieszcza się w odstępach co 120 cm wzdłuż wszystkich profili podłogowych. W strefach IV i V pierwsza kotwa od narożnika powinna znaleźć się w odległości nie większej niż 40 cm, aby ograniczyć moment skręcający działający na ramę.

Norma PN-EN 1991-1-4 definiuje obciążenia wiatrem i wartość współczynnika siły dla lekkich konstrukcji. Dla blaszaka o profilu zamkniętym współczynnik c_f wynosi od 1,2 do 1,8, w zależności od stopnia otwarcia ścian. Przeliczenie pokazuje, że przy strefie II, terenie otwartym i wietrze 28 m/s (100 km/h) siła pozioma na ściankę 3×2,5 m sięga 5,6 kN. Tę wartość musi przejąć co najmniej sześć kotew rozmieszczonych symetrycznie.

Strefy wiatrowe w Polsce i dobór kotew do garażu blaszanego

Mapa stref wiatrowych Polski podzielona jest na pięć regionów oznaczanych rzymskimi cyframi. Strefa I obejmuje większość centrum i zachodu kraju z prędkością referencyjną wiatru do 26 m/s. Strefa II to pas nadmorski i tereny podgórskie, gdzie wartość sięga 29 m/s. Strefa III zarezerwowana jest dla Karpat i Sudetów, gdzie wiatr potrafi przekroczyć 32 m/s. Wartość ta rośnie jeszcze bardziej w strefach IV i V, obejmujących najwyższe partie gór oraz fragmenty Wybrzeża. Prawidłowy dobór kotew i rozstawu wymaga znajomości strefy, w której stawiany jest garaż.

Norma PN-77/B-02011 oraz nowsza implementacja Eurokodu 1 rozróżniają kategorie terenu: od terenu otwartego (kategoria 0) przez teren z rozproszonymi przeszkodami (II) po zurbanizowany (IV). W praktyce oznacza to, że garaż stojący na środku działki rolnej liczy się jak wieża na pustyni, natomiast ten sam blaszak między blokami zyskuje osłonę i współczynnik ekspozycji spada o 30-40%. Nie wystarczy znać samą strefę; konieczne jest uwzględnienie ekspozycji oraz wysokości nad poziomem gruntu.

W strefach I i II wystarczy wylewka betonowa o grubości 10-12 cm i kotwy mechaniczne rozmieszczane co 1,5 m. Strefa III wymaga już wylewki 15 cm oraz kotew chemicznych, które lepiej znoszą cykliczne obciążenia. Strefy IV i V to domena odciągów stalowych (minimum cztery linki naciągnięte do kotew gruntowych w odległości 2-2,5 m od narożników) w połączeniu z ramą usztywnioną kątownikami 40×40×4 mm w każdym narożniku.

Porada praktyka: wartość graniczną wiatru dla danej lokalizacji można sprawdzić w bezpłatnych raportach meteorologicznych IMGW. Wystarczy odszukać najbliższą stację synoptyczną i przejrzeć rekordy maksymalnych porywów z ostatnich 10 lat; różnica między średnią a maksimum sięga nieraz 50%.

Wzmocnienia konstrukcji i podłoże co wytrzyma naprawdę silny wiatr

Sama blacha o grubości 0,5-0,7 mm nie stanowi żadnego usztywnienia; całą pracę przejmuje rama nośna. Im sztywniejsze połączenia profili, tym mniejsze ryzyko, że wiatr wymusi na blasze falę i znajdzie punkt wyrwania. Klasa stali profili minimum S235, a w strefach o podwyższonym zagrożeniu S355, daje realny margines bezpieczeństwa. Cienki profil S220 przy pierwszej porządnej wichurze zaczyna odkształcać się plastycznie i nie wraca do pierwotnego kształtu.

Kątowniki wzmacniające 40×40×4 mm w każdym narożniku ramy podnoszą sztywność przestrzenną o około 35% względem połączenia samymi śrubami. Jeszcze lepiej działają stężenia ukośne z płaskownika 40×4 mm przyspawane lub skręcone w co drugim przedziale ściany bocznej; eliminują efekt prostokąta, który pod obciążeniem dąży do rombu. W strefach o podwyższonym ryzyku montuje się ponadto profile pionowe w środku ściany szczytowej i tylnej, aby rozkład momentu zginającego był bardziej równomierny.

Dach dwuspadowy generuje mniejsze siły ssące niż jednospadowy o pochyleniu 5-10°, ponieważ wiatr opływa go bardziej laminarcie. Jednocześnie dach dwuspadowy wymaga kalenicy z dodatkowym stężeniem, najczęściej w postaci blachy wierzchniej skręcanej zakładkowo co 20 cm. W blaszakach jednospadowych pochylenie minimalne 10-15° zmniejsza ryzyko zassania, ale już przy pochyleniu 5° wiatr wchodzi pod okap i próbuje unieść całą połać. Na terenach otwartych optymalna geometria to dach dwuspadowy o pochyleniu 20-30° z wystawką okapu nie mniejszą niż 15 cm.

Specyfikacja techniczna łączników:
- Śruby sześciokątne M8-M10, klasa wytrzymałości 8.8 (podkładka płaska + sprężysta DIN 127).
- Nakrętki samoblokujące DIN 985.
- Śruby montażowe z gwintem na pełnej długości do ramy, klasa 10.9 w strefach III-V.
- Wszystkie łączniki ocynkowane ogniowo wg ISO 1461 lub ze stali nierdzewnej A2 w pasie nadmorskim.

Łączenie profili za pomocą samych wkrętów samogwintujących 4,8×16 mm to klasyczny błąd montażowy. Wkręt taki przenosi osiowo zaledwie 90 kg i już przy wietrze 60 km/h zaczyna się wyrywać z profilu S220. Śruba M10 klasa 8.8 z nakrętką samoblokującą przenosi ponad 400 kg i jest w stanie rozłożyć obciążenie na całą ramę.

Błędy montażowe, przeglądy i konserwacja garażu na wietrzne tereny

Lista najczęstszych błędów obejmuje elementy powtarzające się w ponad 200 udokumentowanych awariach blaszaków po wichurach. Każdy z nich wynika z pominięcia jednego ogniwa w łańcuchu obciążeń, a konsekwencje sięgają od kosmetycznych wgnieceń po całkowite oderwanie konstrukcji. Świadomość tych pułapek pozwala wyeliminować ryzyko jeszcze przed pierwszym podmuchem.

• Brak wylewki i mocowania wyłącznie do kostki brukowej. Kołek w kostce pracuje w warstwie podsypki; przy wietrze 70 km/h garaż zaczyna się przesuwać, a kostka pęka w charakterystyczną "ósemkę".
• Rozstaw kotew większy niż 2 m. Profile podłogowe wybocają się między punktami mocowania, a blacha traci oparcie; efekt domina pojawia się już po jednej sezonowej wichurze.
• Kotwy plastikowe zamiast stalowych. Nylonowy kołek rozporowy w betonie ma nośność 50-80 kg, podczas gdy rama przekazuje momenty rzędu 250 kg na punkt.
• Brak stężeń ukośnych. Rama bez stężeń zachowuje się jak składany karton; wystarczą podmuchy 50 km/h, żeby blatował pod blachą.
• Brak kątowników w narożnikach. Połączenie śrubowe dwóch profili bez kątownika odkształca się powyżej momentu 80 Nm, a taki moment pojawia się już przy umiarkowanym wietrze.
• Skręcanie blachy do ramy wkrętami 4,8 mm. Blacha 0,5 mm przy wkręcie bez podkładki EPDM odkształca się i pozwala na rozszczelnienia, przez które wiatr dostaje się pod poszycie.
• Podcinanie blachy do światła bramy bez wzmocnienia progu. Próg bez belki wzmacniającej ugina się przy próbie wbicia kotwy i pod naporem wiatru bocznego.
• Montaż na gruncie bez odwodnienia. Woda stojąca przy profili podłogowych wypłukuje podsypkę pod kotwami chemicznymi po 2-3 sezonach.
• Użycie podkładek sprężystych DIN 7980 zamiast DIN 127. Podkładka płaska ze sprężyną stożkową nie centruje momentu i przepuszcza luz już po kilkunastu skurczach termicznych.
• Brak kontroli momentu dokręcenia. Śruby napięte "na oko" mają moment w zakresie 15-25 Nm zamiast wymaganych 45-55 Nm dla M10 klasa 8.8.

Przeglądy powinny odbywać się w czterech stałych punktach kalendarza: po zimie (marzec), przed latem (czerwiec), jesienią (wrzesień) i każdorazowo po wichurze z porywami powyżej 80 km/h. Pierwszy przegląd wiosenny koncentruje się na poluzowanych śrubach, które po cyklach mróz-odwilż straciły 10-15% momentu dokręcenia. Warto kluczem dynamometrycznym sprawdzić wszystkie śruby ramy i uzupełnić ewentualne braki w podkładkach EPDM, które odpowiadają za szczelność.

Sygnały ostrzegawcze wymagające natychmiastowej reakcji:
- Trzaski słychać przy wietrze poniżej 40 km/h (luz w stężeniach lub przy podporach).
- Rysa biegnąca wzdłuż profilu podłogowego (przeciążenie lub zmęczenie stali).
- Odkształcenie progu bramy o więcej niż 5 mm (brak zakotwienia).
- Charakterystyczny "brzuch" na ściance bocznej przy umiarkowanym wietrze (za rzadkie kotwy lub za słaba blacha).

Konserwacja obejmuje coroczne czyszczenie profili z resztek organicznych, kontrolę powłoki antykorozyjnej i uzupełnianie ubytków farbą podkładową cynkową. Szczególnej uwagi wymagają połączenia śrubowe w pasie nadmorskim, gdzie sól przyspiesza korozję 2-3 krotnie. Wymiana śruby raz na 5 lat na odcinku nadmorskim to nie luksus, lecz wymóg utrzymania bezpieczeństwa.

Dodatkowe zabezpieczenia na wietrzne tereny

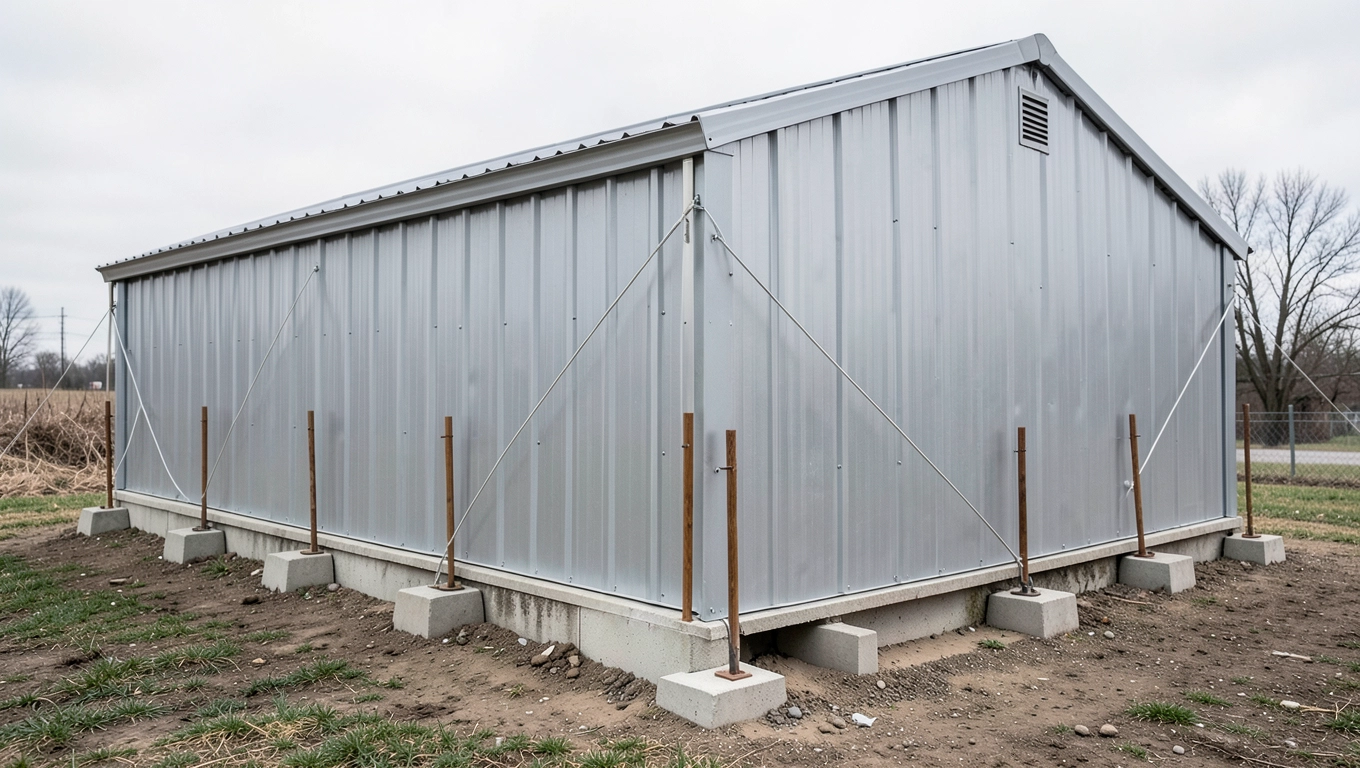

W lokalizacjach eksponowanych sama rama i kotwy nie wystarczają. Odciągi stalowe z liny 8-10 mm i śrub rzymskich o nośności 2000 kg stanowią dodatkowy element przenoszący siły poziome do kotew gruntowych wbitych 2-2,5 m od narożników. Linki ustawia się pod kątem 45° i napina momentem 80-100 Nm; napięcie większe powoduje wyboczenie profili poziomych.

Obciążenie dolnych profili workami z piaskiem o masie 25 kg rozmieszczonymi co 1 m obniża środek ciężkości i zmniejsza moment obrotowy działający na ramę. Na terenach wietrznych stosuje się też ażurowe panele boczne zamiast pełnych; przepuszczają część powietrza i obniżają współczynnik c_f z 1,8 do 1,2, co w praktyce redukuje siłę poziomą o 33%.

W skrajnych przypadkach stosuje się dodatkową ramę zewnętrzną z profilu zamkniętego 60×40×3 mm, do której kotwi się właściwy blaszak. Rama taka przejmuje moment obrotowy i pozwala na wymianę poszycia bez naruszania kotwienia. Sprawdza się tam, gdzie planowana jest rozbudowa lub zmiana funkcji garażu w kolejnych latach.

Kolejny element to fartuchy przeciwwietrzne z blachy trapezowej T8 lub T10 montowane od zewnątrz przy dolnych 30 cm ściany. Zmniejszają efekt żagla u podstawy i chronią profile podłogowe przed naporem śniegu zmieszanego z wiatrem. Farma wiatrowa w promieniu 150 m, brak osłon w postaci budynków, ekspozycja na działanie wiatru znad otwartej przestrzeni to trzy czynniki, które same w sobie każą przejść do klasy wzmocnionej.

Najczęstsze pytania o zabezpieczenie garażu blaszanego przed wiatrem

Jaka grubość wylewki pod garaż blaszany jest naprawdę konieczna?
W strefach I i II wystarcza wylewka zbrojona siatką 12 cm, natomiast w strefie III potrzeba co najmniej 15 cm zbrojonej stalą 8 mm. Zbyt cienka wylewka pęka przy pierwszej wichurze wzdłuż linii kotew, a naprawa jest droższa niż wylanie od nowa.

Ile kotew do garażu blaszanego 3×5 m należy zamontować?
Minimum 14 kotew M10 rozmieszczonych co 1,2 m, plus dodatkowe cztery w narożnikach. Przy strefach III i V liczba rośnie do 22-26 z rozstawem 0,8 m. Wzór przyjmuje postać: obwód garażu w metrach dzielony przez 1,2, zaokrąglony w górę do parzystej liczby.

Czy montaż garażu blaszanego na wietrze da się wykonać samodzielnie?
Tak, pod warunkiem użycia kotew mechanicznych i wylewki wcześniej przygotowanej przez fachowca. Kotwy chemiczne i gruntowe wymagają doświadczenia, bo błąd dozowania żywicy lub zbyt płytkie wkręcenie kotwy gruntowej obniża nośność o 30-50%.

Czy kolor blachy wpływa na odporność garażu na wiatr?
Nie, kolor ma znaczenie wyłącznie dla nagrzewania i estetyki. Odporność na wiatr zależy od grubości blachy (minimum 0,5 mm), klasy stali ramy i jakości kotwienia. Powłoka antykorozyjna zabezpiecza przed rdzą, ale nie wpływa na sztywność.

Jak sprawdzić strefę wiatrową w konkretnej miejscowości?
Mapę stref wiatrowych Polski publikuje Instytut Meteorologii i Gospodarki Wodnej; w praktyce budowlanej wykorzystuje się Załącznik krajowy do Eurokodu 1. Wartość referencyjna prędkości wiatru podawana jest dla każdej gminy, a dokument dostępny jest w wydaniu normy PN-EN 1991-1-4.

Co zrobić, jeśli garaż blaszany już się przesunął po wichurze?
Nie próbować go od razu pchać ani podważać. Wezwać inspektora, który oceni stan ramy i profili; przy deformacji powyżej 2 cm ramę trzeba wymienić, a nie prostować. Jednocześnie konieczne jest sprawdzenie i wymiana kotwienia, które niemal na pewno nie spełniało wymagań.

Checklista sezonowa (wydrukuj i przyklej na drzwiach garażu):
1. Sprawdź moment dokręcenia śrub ramy kluczem dynamometrycznym (M10 klasa 8.8 → 45-55 Nm).
2. Sprawdź brak rys i odkształceń w profilach podłogowych.
3. Sprawdź stan uszczelek EPDM przy każdym punkcie mocowania blachy.
4. Oczyść profile z liści, lodu i zanieczyszczeń.
5. Sprawdź napięcie odciągów i stan lin (rdza, przetarcia).
6. Skontroluj stan nawierzchni wokół garażu (odwodnienie, podsypka).

Aby spać spokojnie podczas kolejnej wichury, wystarczy raz zainwestować w prawidłowe kotwienie, kątowniki i przegląd sezonowy. Te cztery-pięć godzin pracy rocznie i kilkaset złotych na kotwy pozwala uniknąć sytuacji, w której blaszak ląduje na dachu sąsiada albo wjeżdża w ogrodzenie. Warto potraktować te wydatki jako ubezpieczenie tanie, skuteczne i dostępne od zaraz.

Źródła i podstawy prawne:
- PN-EN 1991-1-4:2008 Eurokod 1: Oddziaływania na konstrukcje, Część 1-4: Oddziaływania wiatru.
- PN-77/B-02011 Obciążenia w obliczeniach statycznych. Obciążenie wiatrem.
- Załącznik krajowy NB.1 do normy PN-EN 1991-1-4 krajowe wartości referencyjne prędkości wiatru.
- Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
- Mapy stref wiatrowych IMGW oraz Instytutu Techniki Budowlanej (ITB).
- Katalog techniczny producentów systemów kotwienia dane materiałowe i nośności kotew mechanicznych oraz chemicznych.
- Karty techniczne stali konstrukcyjnych S235 i S355 według PN-EN 10025-2.
